انواع پی ال سی ها

پی ال سی چیست ؟!
احتمالا از دوستانتان یا در دانشگاه یا محیط کار شنیده اید که بازارکار پی ال سی خوب است!
یا اینکه پی ال سی را به عنوان یک کنترل کننده پر کاربرد در صنعت می شناسید!
شاید هم در حال کار بر روی یک فرایند صنعتی یا تجاری بوده اید و ناگهان مهندس مشاور به شما پیشنهاد داده است که از یک پی ال سی استفاده کنید!

در این نوشته به طور کامل شما را با این پدیده قرن ۱۹ و ۲۰ میلادی، یعنی پی ال سی آشنا خواهیم کرد…

ابتدا به تاریخچه این معجزه قرن اخیر می پردازیم و سپس انواع پی ال سی ها از نظر سایز و کاربرد را بررسی خواهیم کرد.

۱- پدر PLC

در گام اول باید بررسی کنیم که پیدایش پی ال سی ها از کجا شروع شده!

اصلا چرا باید به سراغ پی ال سی می آمدیم و وظیفه پی ال سی چیست ؟
به همین منظور، بد نیست که با پدر پی ال سی آشنا شویم
بعله پدر!

دو نکته مهم در این فیلم وجود داشت:

آغاز ایده پی ال سی

دیدیم که چگونه کمبودها موجب پیشرفت می شوند،

چگونه نیاز های مختلف، منجر به ایجاد جرقه در ذهن یک انسان می شود تا
با همان جرقه، دنیای تکنولوژی دچار تحول شود.

پی ال سی چیست

اینجاست که این سوال پیش می آید،
پی ال سی چیست
چرا باید پی ال سی ها اختراع می شدند و به سراغ پی ال سی ها می آمدیم!

در ژون ۱۹۶۸، آقای مورلی هنگامی که برای تحویل پروژه ای ۲ هفته تاخیر داشت، به این فکر افتاد که راه دیگری هم باید باشد و
طرح یک کنترل منطقی برنامه پذیر یا پی ال سی را نوشت و و می دانست که چه میخواهد.

در ادامه دریافتیم که صنعت دچار چه کمبودهایی بوده است و مُرلی چه خواسته هایی داشته است:

ویژگی هایی که صنعت به آنها نیاز داشت

۱- ابتدا نمی خواست که در پروسه دخالتی وجود داشته باشد، مگر این که برنامه ریزی شده باشد!

پی ال سی اتومات

۲- پروسه های در حال اجرا، به صورت نقشه وار و قابل رویت مشاهده شوند.

HMI

در واقع همین خواسته، منجر به رونمایی از HMI و ایجاد ارتباط بین پی ال سی ها و HMI شد.

۳- طراحی نیرومندی را میخواست که بتواند در محیط صنعتی به خوبی کار کند.

پی ال سی در صنعت

احتمالا میدانید که امروزه ARM، AVR و کنترلر های منطقی جدیدی نیز به بازار آمده اند، اما
هیچ یک توان رقابتی و تحمل شرایط محیطی ای که پی ال سی دارد را ندارند!
تصور کنید که شما یک کنترلر کاملا خاص دارید که می تواند ۳۵ سال، بدون هیچ وقفه ای (stop شدن) عمل کند!

این کار فقط از یک پی ال سی بر می آید!
و برای همین است که آوازه پی ال سی را در هر کارخانه و صنعتی شنیده اید!

(کنترلر و پردازنده پی ال سی ها نیز عموما یک ARM است، اما پی ال سی دارای مزیت های دیگری است که آن را مناسب برای صنعت می کند)

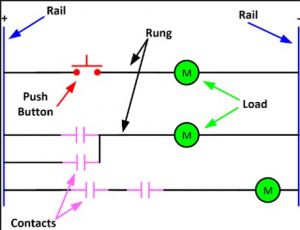

۴- یک زبان انحصاری داشته باشد که بعد ها منجر به منطق نردبانی شد.

لدر نویسی

 Ladder

این اهداف و نیازها وجود داشت تا اینکه …

اولین ورژن پی ال سی چیست ؟

در طراحی اولین پی ال سی، سعی کردند که ویژگی های حفاظتی و ایمنی را به طور کامل در نظر بگیرند،
برای این منظور، از فن های بزرگی برای ایمنی دمایی استفاده کردند.

مورلی و تیمش اسم این پی ال سی را مدل ۰۸۴ نام گزاری کردند و بعد مدل ۱۸۴ را ارائه دادند که اشکالات مدل قبل را نداشت.

تیم به دنبال سرمایه گذاران گشت و کمپانی جدیدی به نام مدیکان تاسیس کردند که مخفف مدولار دیجیتال کنترلر بود

در آن زمان شرکت جنرال موتورز به دنبال پیشرفت صنعت خود بودند و به دنبال چیزی مانند پی ال سی ها بودند و
در این زمان با شرکت مودیکان که پدر پی ال سی ها یعنی مورلی و تیمش اون را تشکیل داده بودند، قراردادی نوشت

مودیکان در آخر فروخته شد و به اشنایدر الکترونیک ملحق شد.

مورلی یا پدر پی ال سی در سال ۲۰۱۷ فوت کرد و تا لحظات آخر عمر خود به این صنعت خدمت می کرد.

۲- انواع پی ال سی

پی ال سی ها را به طور کلی از دو دیدگاه می توان مشاهده و بررسی کرد:

۱- برند یک پی ال سی
۲- سایز و میزان گستردگی یک پی ال سی

اگر به دنبال آن هستید که بدانید پی ال سی چیست ، بایستی این دو مساله را بدانید!

۲-۱ برند (شرکت سازنده) پی ال سی

پی ال سی ها در برندهای مختلفی تولید می شوند و برندهای متنوعی در این حوزه در حال تولید هستند.

شاید سوال شما این باشد که من برای آموزش باید به سراغ چه پی ال سی ای بروم….
یا یادگیری چه برندی برای من مناسب تر است!!

همین ابتدای راه به شما توصیه میکنم که تمرکز خود را بر یادگیری مفهوم و منطق موجود در پی ال سی ها بگذارید!
چرا این را می گویم؟!

فرض کنید که شما می‌خواهید ماشین سواری آموزش ببینید؟!

آیا مهم است که با پراید آموزش ببینید یا با سمند !

به نظر من که این نکته چندان مهم نیست و نهایتا نیاز به یک یا دو هفته زمان برای قلق گیری با ماشین های دیگر دارید و

کار اصلی ای که شما باید یاد بگیرید، کار کردن با کلاج و دنده می‌ باشد!

یادگیری پی ال سی هم کاملا مشابه است و شما اگر یک برند را به خوبی آموزش ببینید،
به راحتی می توانید به برندهای دیگر سوئیچ کنید!

اما معروف ترین برند های پی ال سی کدام اند ؟!

۴ برندی که در ایران هم بیشتر کاربرد دارند، برندهای زیمنس آلمان، امرن ژاپن، آلن بردلی آمریکا و دلتا هند می باشند!

برندهای مطرح پی ال سی

ما در نوشته پی ال سی چیست ، قصد نداریم که به شما بگوییم که حتما هر ۴ برند فوق را یاد بگیرید…
یا اینکه برند های دیگر را اصلا آموزش نبینید…!

کافی است شما یک یا دو برند (مثلا زیمنس یا امرن) را به طریقی به طور کامل و قشنگ یاد بگیرید،
آنگاه ۲ برند دیگر را با صرف مثلا ۱ ماه وقت و کمی دیتاشیت خوانی، به راحتی تطبیق خواهید داد.

۲-۲ تیپ ها یا سایز های مختلف پی ال سی

پی ال سی ها را به طور کلی به ۴ تیپ مینی، کامپکت، ماژولار و رَک یا پایه ای تقسیم بندی می کنند.

ابتدا برای آشنایی با این ۴ تیپ، فیلم زیر، که قسمتی از بسته +۳۰ می باشد را مشاهده کنید:

همان طور که مشاهده کردید، ۳ جزء مهم یک پی ال سی عبارتند از:

تغذیه، پردازنده (CPU) و ورودی-خروجی ها

و عنصر اصلی در تیپ بندی پی ال سی ها، نحوه کنار هم قرار گرفتن این سه جزء و تعداد IO های قابل پذیرش است!

فرض کنید که شما قصد آن را دارید که یک پی ال سی برای کار خودتان خریداری کنید،
ابتدا باید تعداد ورودی خروجی ها یا IO را بدست آورید.

فرض کنید به این نتیجه رسیدید که تعداد IO مورد نیاز شما ۲۰۰ باشد!
به نظر شما چه تیپ پی ال سی ای را باید خریداری کنیم؟

ماژولار!!!

شاید جواب شما ماژولار باشد، اما باید بگویم که شما در حال هدر دادن سرمایه و بالا بردن هزینه ها هستید!
چرا ؟!

کاملا واضح است، چون یک پی ال سی ماژولار به مراتب گرانتر از یک پی ال سی کامپکت می باشد.
و شما فقط به ۲۰۰ ورودی و خروجی نیاز داشتید، که یک پی ال سی کامپکت نیاز شما را برطرف می کرد!

دیتا شیت خوانی پی ال سی چیست

در گام بعدی بایستی به دیتاشیت فروش پی ال سی کامپکت شرکت مورد نظر مراجعه کنید و
قایلیت های آن و انواع پی ال سی های کامکپتِ مربوط به آن شرکت را بررسی نمایید.

فیلم زیر را با هم ببینیم:

انواع پی ال سی کامپکت امرن (بخشی از بسته PLC PRO)

همان طور که مشاهده کردید، با این گام ها آموختیم که پی ال سی چیست و

و با پشت سر گذاشتن این گام ها، قادر خواهیم بود که یک پی ال سی مناسب را خریداری نماییم!
