آموزش طراحی تابلو برق یکی از اصلی ترین خواسته های افراد تازه وارد و حرفه ای در حوزه اتوماسیون صنعتی است.

مبحثی کاملا عملی که نیازمندِ سال‎ها مداومت و تلاش در آموزش طراحی تابلو برق می باشد.

ما این راه را برای شما کوتاه تر می کنیم

در این نوشته با اصول طراحی تابلو برق های کوچک و بزرگ آشنا خواهید شد

مطالعه 7 گام این آموزش جامع را از دست ندهید!

(این صفحه در حال ویرایش می باشد!)

1- کارگاه تولید تابلو برق صنعتی

در اولین گام می پردازیم به این موضوع که یک کارگاه تولید تابلو برق چگونه جایی است و
یک تابلو برق صنعتی چیست که این همه در موردش شنیده ایم!

اول از همه فیلم زیر رو به عنوان مقدمه با هم ببینیم:

تابلو برق صنعتی چیست؟!

افرادی که در کارگاه ها یا پروژه های صنعتی مشغول به کار هستند،
اسم تابلو برق رو زیاد شنیده اند و از اهمیت آن باخبر هستند.

تابلو برق صنعتی

به جرات می توان این ادعا را کرد که یک تابلو برق،
مهمترین و اصلی ترین قسمت یک کارگاه و پروژه صنعتی است.

تابلو برق یک پنل یا چیزی شبیه به کابینت می باشد که
پی ال سی، قطعات تابلو برق و به طور کلی سیستم کنترل کارخانهدر آن محفوظ می باشند.

تابلو برق های صنعتی متناسب با نوع کاربرد و نیازهای کار، ابعاد و متریال خاص خود را دارند.

انواع تابلو برق و انتخاب تابلو برق از نظر ولتاژ

سینی های تابلو برق از نظر ولتاژ کاری به 2 نوع LV و MV تقسیم بندی می شوند که
وابسته به این می باشد که کمتر از 1000 ولت هستند یا بین 1000 تا 36000 باشند.

ما در کارگاه های برق صنعتی و پروژه هایمان از تابلو های الکتریکال استفاده می کنیم که
که یک نوع از تابلو های Low voltage می باشد.

تابلو های با ولتاژ بیشتر را هم (HV (High Voltage می گوییم که کمتر با این نوع، سر و کار داریم.

متریال تابلو برق پلاستیکی / آهنی

در صنایع دارویی و غذایی طبق استاندارد بایستی از تابلو های استیل استفاده شود.

البته عموما تابلوهای برق را از آهن و قلع می سازند که قیمت به مراتب ارزان تری هم دارند.

البته از تابلوهایی که با آهن گالوانیزه ساخته شده اند به همراه پیچ و مهره استنلس استیل استفاده نکنید!
(چون خوردگی ایجاد می‌شود و استفاده همزمان از این دو متریال اشتباه است)

2- قطعات و اجزای تابلو برق

یک تابلو برق از قطعات و تجهیزات بسیاری تشکیل می شود،
بی شک پر استفاده ترین و اصلی ترین تجهیزاتی که در یک تابلو برق به کار برده می شود،
ریل ها و داکت های تابلو برق هستند.

ریل تابلو برق

ریل های تابلو برق، شبیه به اسکلت ساختمان هستند که خانه بر روی آن سوار می شود.

ریل تابلو برق

بر روی ریل تابلو برق، قطعات و ترمینال ها و پی ال سی و … را سوار می کنیم!

ریل پی ال سی ها در تابلو برق

حتما دقت کنید که ریل مربوط به پی ال سی را با استفاده از مقره از تابلو برق فاصله دهید!
این کار به این علت است که ارت پی ال سی با ارت دیگر تجهیزات تابلو برق متفاوت است.

عملیات ارتینگ را برای پی ال سی ها با ارت ابزار دقیق انجام می دهیم و
ما بقی قطعات تابلو و بدنه تابلو را با ارت قدرت، به زمین متصل می کنیم.

ریل پی ال سی تابلو برق

داکت کشی تابلو برق های صنعتی

اولین کاری که بر روی سینی تابلو برق انجام میدهیم، داکت کشی تابلو برق می باشد.

این کار را با توجه به نقشه ای که برای تابلو طراحی شده است، انجام می دهیم.

ترمینال تابلو برق

ترمینال های تابلو برق از گستردگی و تنوع بسیاری از نظر نوع، رنگ و کاربرد برخوردار هستند و
به همین دلیل برندهای مختلفی از این ترمینال ها در سطح بازار وجود دارد.

در مقاله زیر، به طور کامل در مورد انواع ترمینال تابلو برق و داکت کشی تابلوهای برق به طور مفصل توضیح می دهیم:

انواع ترمینال تابلو برق و اصول داکت کشی تابلو برق بنر

کولر تابلو برق

یکی از تجهیزاتی که به شدت در بهبود کارایی تابلو برق نقش دارد،
کولرهای تابلویی و فن ها و فیلتر ها هتسند که نقش سیستم خنک کننده را ایفا می کنند.

سیستم خنک کننده تابلو برق را در تابلو خود حتما در نظر بگیرید.

در مطلب زیر میتونید نحوه انتخاب صحیح و مناسب یه تابلو برق رو یاد بگیرید:

کولر-تابلویی بنر

قطعات و تجهیزات زیاد دیگری هم در یک تابلو برق استفاده می شوند که
برای جلوگیری از پر گویی و خستگی شما عزیزان،
آنها را در مقاله مجزایی قرار داده ایم!

با مشاهده مقاله زیر با مقره ، شینه ، سافت استارتر و … هم آشنا شوید:

آموزش-تابلو-برق-صنعتی بنر

3- ابزار لازم برای طراحی تابلو برق کارگاهی

مرحله ای که قطعا وقت زیادی را از شما خواهد گرفت؛ ولی بهتر است فقط یکبار از شما این وقت را بگیرد!

برای برش زنی، سایز زنی و سر سیم زنی و … برای طراحی یک تابلو برق به تجهیزات مختلف نیازمندیم،
با تمامی این تجهیزات در ادامه آشنا می شویم!

کسب درآمد از طراحی تابلو برق و شروع به کار

اگر قصد دارید که یک کسب و کار برای خود راه اندازی کنید و در این حوزه شروع به فعالیت کنید،
گام سوم را با دقت کامل مطالعه کنید و این گام را تا انتها پیگیری کنید!

برخی از مهمترین ابزارهایی که شما باید با خود به همراه داشته باشید را در مطلب زیر نشان داده ایم:

کارگاه-برق-صنعتی بنر

لطفا ویدئو موچود در مطلب فوق را با دقت مشاهده کنید!!
و اما طراحی یک تابلو برق ساده (در گام 4 با تعدادی از ابزار های مورد نیاز دیگر هم آشنا خواهیم شد)

4- آموزش ساخت و طراحی تابلو برق ساده PLC

در ادامه میرسیم به گام سوم و بررسی مرحله به مرحله ساخت یک تابلو برق نسبتا ساده و کوچک،
برای پروژه های کارگاهی!!

تابلو برق 3 فاز صنعتی کوچک برای تعداد I/O کم

منظور ما از یک تابلو برق ساده، کم بودن تعداد I/O ها یا همان ورودی-خروجی های تابلو هستند.

پس ملاک اصلی ما و اولین گام در طراحی یک تابلو برق، بدست آوردن تعداد ورودی-خروجی های سیستم می باشد.

7 مرحله در ساخت یک تابلو برق صنعتی

1- گرفتن داکیومنت و اطلاعات از کارفرما

در کارهای حرفه ای IO List را از کارفرما می گیریم.
که شامل ورودی ها و خروجی های لازم و سنسورهایی است که در پروژه نیاز است.

البته در کارهای معمولی و اغلب پروژه های کوچک، احتمالا کارفرما خواسته های خود را به ما می گوید و
ما با توجه به نیاز های کارفرما، سنسورها و ورودی ها و خروجی ها را تشخیص می دهیم.

2- خریدن پی ال سی با توجه به ورودی و خروجی های لازم

اکنون متناسب با ورودی و خروجی هایی که نیاز داریم، یک پی ال سی را تهیه می کنیم.

البته اگر احتمال می دهید که این پروژه ممکن است گسترش پیدا کند،
از پی ال سی ماژولار یا پی ال سی ای با IO بیشتر استفاده کنید.

3- دریافت کنترل فیلاسفی (فلسفه کنترلی) از کارفرما

در این مرحله، فلسفه کنترلی و برنامه ای که طبق آن باید سیستم کار کند را دریافت کنید.
(حتما این خواسته ها را بر روی برگه نوشته و از کارفرما امضا بگیرید)

این کار را همزمان با مرحله اول و قبل از خرید PLC نیز می توانید، انجام دهید.

این بخش شامل این می شود که فلان سنسور چه موقع روشن شود یا
مخزن اگر به میزان مشخصی از وزن رسید، چه اتفاقی بیافتد.

4- طراحی اولیه قطعات تابلو بر روی کاغذ

این گام از آموزش طراحی تابلو برق را بیشتر باید فرابگیرید.

طرح اولیه ای که مربوط به قرار گیری PLC، منبع تغذیه، کنترل فاز و ترمینال ها و … است را ترسیم می کنیم.

سایز هر یک از قطعات را نیز بررسی می کنید، تا به یک ابعاد کلی برای سایز سینی تابلو دست یابید.
(سینی تابلو، همان قسمتی از تابلو است که قطعات و تجهیزات را بر روی آن نصب می کنیم)

در پروژه های کوچک، این کار را عموما بر روی کاغذ (یا نهایتا با نرم افزار visio که رابط کاربری ساده ای دارد) انجام می‌دهیم.

تذکر: این کار را با نرم افزار Eplan هم می توانید انجام دهید (که در گام 5 ام به طور مفصل به آن خواهیم پرداخت)
اما در صورتی که کار با این نرم افزار را بلد نیستید یا نمی خواهید وقت زیادی را صرف این کار کنید،
با کشیدن نقشه بر روی کاغذ یا نرم افزار visio کارتان راه خواهد افتاد…

این گوی و این میدان (خود دانید!)

آموزش طراحی تابلو برق

و اما سینی تابلو رو هم در تصویر زیر مشاهده می کنیم:

سینی تابلو برق

5- انتخاب تابلو با سایز مناسب

در این قسمت متناسب با سایز تابلویی که نیاز دارید (به علاوه چند سانت اضافی)،
نزدیک ترین سایز تابلویی که بزرگتر از مقدار مورد نیاز شما می باشد را انتخاب می کنید.

ابعاد تابلو ها ممکن است برای شرکت های مختلف متفاوت باشد.
بدین منظور هنگام تهیه تابلو، به کاتالوگ ها و اطلاعات آن شرکت مراجعه کرده و سایز تابلو های تولیدی آن شرکت را مشاهده می کنید.

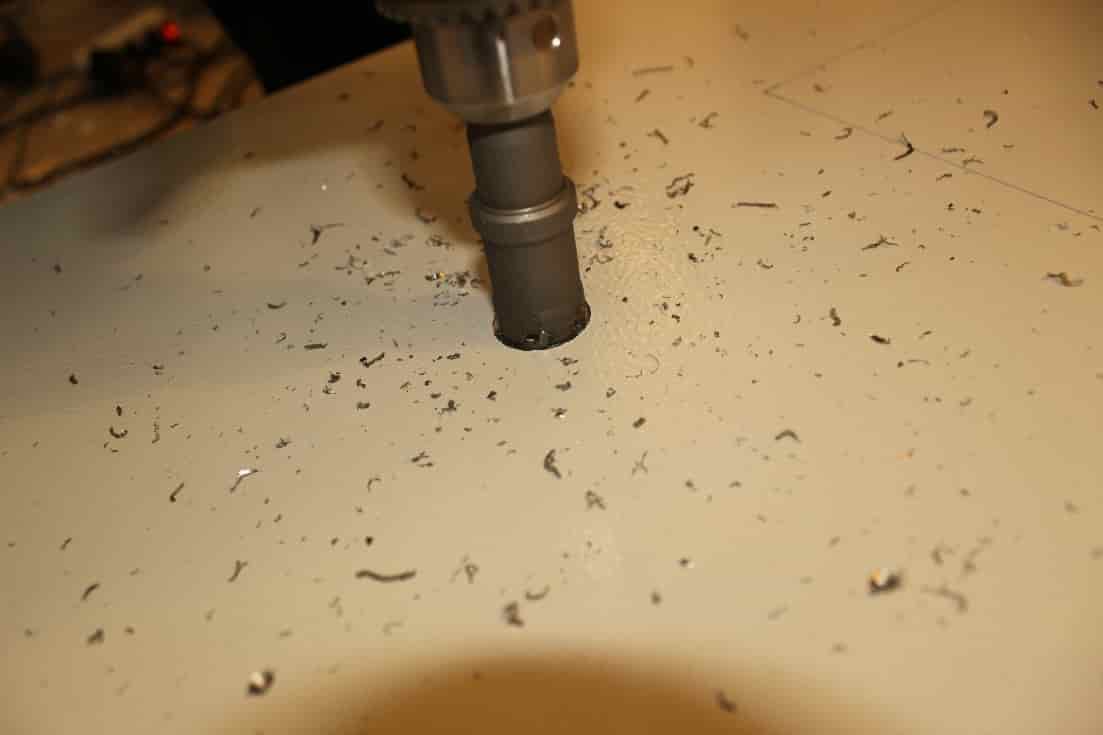

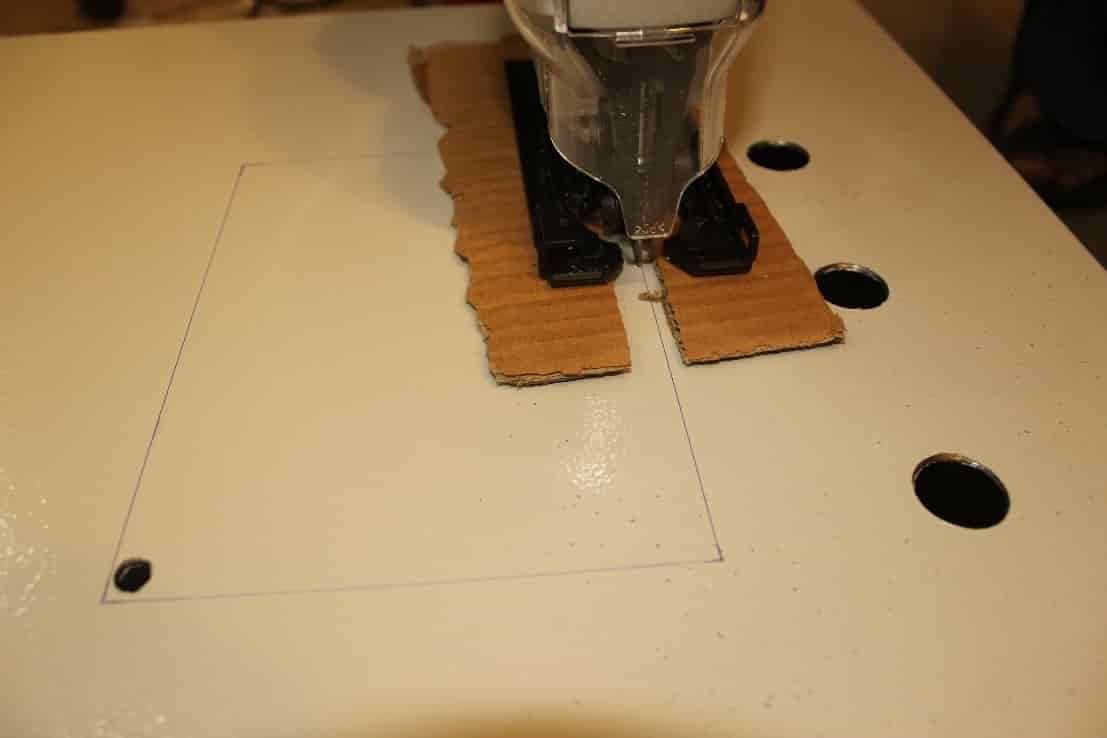

6- برش کاری بر روی در تابلو

در این مرحله متناسب با سایز HMI مان، و کلید های فشاری و آلارم هایی که بر روی تابلو می خواهیم قرار دهیم،
شابلون گذاشته و سوراخ ها و برش های لازم را ایجاد می کنیم.

7- شروع به کار بر روی سینی تابلو برق و قرار دادن قطعات

اکنون متناسب با طرحی که داریم، ریل ها را بر روی سینی نصب می کنیم.
برای عبور منظم کابل ها از داخل تابلو، داکت ها را نیز نصب خواهیم کرد.

وقت آن رسیده است که قطعات را دقیقا متناسب با طرحی که داشتیم بر روی سینی و ریل ها قرار دهیم.

تابلو برق

طراحی نهایی تابلو برق

مثالی از آموزش طراحی تابلو برق

کتاب طراحی تابلو برق pdf

در پی ی اف زیر ، مراحل تولید یک تابلو برق و ابزار کار شما برای یک پروژه ساده را شرح داده ایم.

با مطالعه این پی دی اف، قادر خواهید بود که تابلو برق های ساده را به راحتی طراحی کنید.

این جزوه بخشی از بسته آموزشی +30 است که البته ما در بسته آموزشی مهندس برنده فرد،
به صورت حرفه ای تر و پیچیده تر به این موضوع می پردازیم!

جزوه طراحی تابلو برق

جزوه طراحی یک تابلو برق صنعتی pdf

با کلیک بر روی لینک فوق، به راحتی می توانید جزوه مربوطه را دانلود کنید!

مقاله بالا بخشی از بسته جامع اتوماسیون صنعتی
(بسته جامع +30) است.

برای مشاهده کامل این بسته کلیک کنید.

مشاهده بسته اتوماسیون صنعتی
بسته جامع اتوماسیون صنعتی

در نماتک نظر دهید

3 گام انتهایی در حال ویرایش و تکمیل شدن است

این صفحه را دنبال کنید!

5- طراحی تابلو برق بزرگ برای تعداد I/O های زیاد

6- آموزش طراحی تابلو برق با EPLAN

7- چند کاربرد تابلوهای برق

تابلو برق آسانسور

تابلو برق ساختمان

دوره آموزش تابلو برق

3 گام انتهایی رو به طور کامل در بسته آموزشی ENC با تدریس مهندس برنده فرد آموزش می دهیم!
