آموزش طراحی خطوط لوله
آنچه در این دوره خواهید آموخت
- اصول مفاهیم خطوط انتقال را طوری یاد میگیرید که بتوانید مدل یا طرح را از پایه درست شکل دهید.
- با تمرین روی پیگ و مدارک طراحی، مهارت انجام طراحی، مدلسازی یا محاسبات کاربردی را تقویت میکنید.
- یاد میگیرید نتایج مربوط به ایستگاه ها را بررسی کنید و خطاهای رایج طراحی را زودتر تشخیص دهید.
- برای انجام یک پروژه واقعی از تحلیل اولیه تا ارائه خروجی حرفهای در حوزه سایزینگ خطوط لوله (فرآیند) آماده میشوید.
1مفاهیم خطوط انتقال7 جلسه·4:36
- تفاوت Piping و Pipeline و کدهای خطوط انتقال42 دقیقه
- واژههای الزام در کدها و بررسی کد ASME B31.845 دقیقه
- استاندارد خط لوله دریایی و مفهوم Right of Way18 دقیقه
- تحلیل نقشه Route & Profile و روشهای عبور از تقاطع1 ساعت و 3 دقیقه
- حریم خطوط گاز و محاسبه حداقل ضخامت با رابطه بارلو59 دقیقه
- ابنیه عادی و خطرناک و انواع حریم خطوط انتقال گاز25 دقیقه
- ضرایب طراحی ASME، غلاف و استاندارد IPS خطوط انتقال21 دقیقه
2ملاحظات اجرا خطوط لوله5 جلسه·0:50
- روشهای اجرای دفنی و روزمینی و عمق دفن لوله13 دقیقه
- بالشتک و کاور لوله و استاندارد IPS E-PI-14011 دقیقه
- ابعاد کانال، کانالهای سنگی و حداقل کاور در ASME10 دقیقه
- استاندارد IGS، Backfill و عبور از زیر خطوط قدیمی8 دقیقه
- محاسبه پهنای لوله، سازههای Berm و لولههای GRP6 دقیقه
3ملاحظات خم کاری5 جلسه·2:30
- حملونقل و انبارداری لولهها و مفهوم Stiffness33 دقیقه
- چشمه تنش، خوردگی گالوانیک و مقدمه خمکاری لوله35 دقیقه
- خم سرد و گرم و بیضیشدگی لوله خمشده21 دقیقه
- مقایسه روشهای خمکاری سرد و گرم و حداکثر درجه خمش51 دقیقه
- استانداردهای وزارت نفت و IGS برای خمکاری لوله8 دقیقه
4تست های فشار8 جلسه·4:29
- تست هیدرواستاتیک و پنوماتیک و استانداردهای تست فشار24 دقیقه
- مهندسی تست فشار، نقشه پروفایل و قطعهبندی خط31 دقیقه
- فشارپذیری لوله، تنش تسلیم و مرجع ASTM13 دقیقه
- مرجع ASME و دستهبندی مواد فلزی در ASTM13 دقیقه
- مواد آهنی و غیرآهنی در ASTM و استاندارد API 5L35 دقیقه
- حداکثر تنش مجاز و قطعهبندی در شرایط تست فشار27 دقیقه
- دستورالعمل قطعهبندی تست هیدرواستاتیک و Cycle و Yield Test1 ساعت و 16 دقیقه
- مراحل اجرای تست هیدرواستاتیک و تجهیزات موردنیاز46 دقیقه
5پیگ1 جلسه·1:36
- پیگ اندازه و ابزار دقیق تست هیدرواستاتیک1 ساعت و 36 دقیقه
6تست های مقاومت1 جلسه·1:17
- آزمایش وجود هوا و محاسبه افت فشار در تست هیدرواستاتیک1 ساعت و 17 دقیقه
7مبانی طراحی خطوط انتقال1 جلسه·1:37
- مبانی طراحی، ضخامت بر اساس ASME B31.4 و هیدرولیک خط1 ساعت و 37 دقیقه
8محاسبه ضخامت لوله1 جلسه·1:04
- مثال واقعی محاسبه ضخامت خط لوله و اثر تقاطعها1 ساعت و 4 دقیقه
9مدارک طراحی1 جلسه·1:15
- مدارک طراحی خط انتقال، حفاظت کاتدی و Insulation Joint1 ساعت و 15 دقیقه
10الزامات6 جلسه·6:31
- استاندارد فلنج ASME B16.5 و تلههای Launcher و Receiver52 دقیقه
- نقشه سیستم پیگرانی، Pig Signaler و Kicker Line1 ساعت و 42 دقیقه
- محاسبات طراحی تلههای ارسال و دریافت پیگ1 ساعت و 27 دقیقه
- شیرهای پیگرو، فشار لازم برای حرکت پیگ و انواع تلهها48 دقیقه
- استانداردهای شیر، API 598 و API 6D1 ساعت و 11 دقیقه
- ساختمان شیرها و تستهای Stem Backseat و Hydrostatic Shell29 دقیقه
11اتصالات در خطوط انتقال3 جلسه·2:30
- استانداردهای اتصالات، MSS SP75 و معادل کربن59 دقیقه
- Anchor Bolt، نقطه Anchor و تنشهای اولیه و ثانویه39 دقیقه
- تنش گرمایی و طراحی Anchor Flange50 دقیقه
12تقاطع4 جلسه·4:11
- انواع تقاطع و ضرایب طراحی در IPS E-PI-1401 ساعت و 20 دقیقه
- عبور از جاده و راهآهن و محاسبه Earth Load و Live Load57 دقیقه
- تحلیل تنش لوله در تقاطع بر اساس API 110257 دقیقه
- نشانگرها، سیستم تخلیه غلاف و ژئوتکستایل56 دقیقه
13ایستگاه ها1 جلسه·0:34
- اجزا و انواع ایستگاههای خطوط انتقال34 دقیقه
14مفاهیم خطوط انتقال (فرآیند)5 جلسه·2:34
- سناریوهای انتقال و تعریف خط انتقال از نگاه فرایند29 دقیقه
- Delivery Point، خطوط Onshore و Offshore و فاکتور GOR40 دقیقه
- کریدور، شرایط Worst Case و تجهیزات سرچاهی26 دقیقه
- کنترل تجهیزات سرچاهی و پکیجهای تزریق مواد شیمیایی30 دقیقه
- Design Basis و Criteria و طراحی Compositional و Black Oil27 دقیقه
15سناریوهای فرایند2 جلسه·1:16
- سناریوهای هیدرولیکی و دادههای لازم برای طراحی18 دقیقه
- سناریوی دوم طراحی، Flow Assurance و Economical Sizing57 دقیقه
16مبانی طراحی خطوط انتقال (فرآیند)5 جلسه·3:12
- جریان چندفازی، رژیم جریان و رابطه دارسی41 دقیقه
- روابط Friction Factor و نرمافزارهای دینامیکی24 دقیقه
- الگوریتم طراحی خط انتقال در پروژه EPC و مدلسازی47 دقیقه
- خط انتقال، Battery Limit و محاسبه ضخامت با B31.829 دقیقه
- نرخ خوردگی، Burst Condition و Design Basis پروژه بند کرخه50 دقیقه
17سایزینگ خطوط لوله (فرآیند)1 جلسه·0:43
- سایزینگ خطوط لوله بر اساس GPSA و محاسبه ظرفیت خط43 دقیقه
18اجزاء4 جلسه·3:16
- اقلام پایپینگ، قطر اسمی و کلاسهای پایپینگ31 دقیقه
- استرینر، فلنج و نقشهخوانی Legend Sheet44 دقیقه
- Numbering System، Expansion Joint و اوریفیس1 ساعت و 14 دقیقه
- الگوریتم انتخاب سایز لوله و رژیمهای جریان دوفازی45 دقیقه
19استانداردها (فرآیند)2 جلسه·1:30
- مراحل طراحی خط انتقال گاز و معادله Panhandle55 دقیقه
- فایلهای اکسل محاسبه طول معادل، Slug Force و ضخامت34 دقیقه
20تضمین جریان1 جلسه·1:37
- Flow Assurance و الگوی جریان دوفازی در خطوط انتقال1 ساعت و 37 دقیقه
21نرم افزارهای مرتبط4 جلسه·4:43
- شبیهسازی خط انتقال در هایسیس1 ساعت و 29 دقیقه
- مطالعات سایش و وکس در هایسیس و آشنایی با PIPESIM1 ساعت و 17 دقیقه

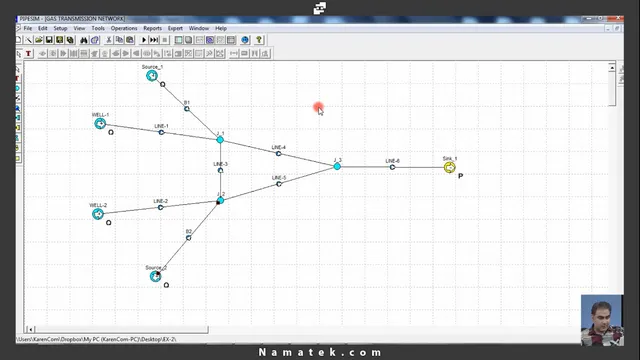

- شبیهسازی شبکه چاهی و تحلیل خوردگی در PIPESIM1 ساعت و 22 دقیقه
- مثال طراحی خط انتقال و تحلیل نتایج در PIPEPHASE32 دقیقه
گالری دوره
نمایش 1–3 از 9
مدرسین دوره
مهندس و طراح پایپینگ
دکتری مهندسی سیستمهای انرژی دانشگاه تهران کارشناسی ارشد مهندسی مکانیک سیستمهای انرژی دانشگاه علم و صنعت ایران کارشناسی مهندسی مکانیک دانشگاه بوعلی سینا همدان مدیر خدمات فنی و انتقال تکنولوژی معاونت پارکهای پتروشیمیایی شرکت پترول رئیس بخش Piping و خطوط لوله شرکت دانیال پترو مدیر دپارتمان انرژی و پایداری شرکت مدیریت مهندسی و فناوری میر (زیر مجموعه گروه موننکو ایران)
طراح و مشاور فرآیندهای نفت و گاز
کارشناسی مهندسی شیمی گرایش طراحی فرآیندهای صنایع نفت عضویت در مرکز تحقیقات شرکت ملی نفت ایران مشاوره نفت و گاز کارشناس ارشد فرآیند شرکت Worley Parsons (عمان) مشاوره نفت و گاز کارشناس ارشد فرآیند شرکت پترو آسماری بینالملل برگزاری دوره شبیهسازی واحدهای گازی بهصورت مقدماتی و پیشرفته با نرمافزار HYSYS در شرکت ملی گاز ایران انجام محاسبات و طراحی مبدلهای حرارتی طرح افزایش نفت مربوط به پالایشگاه نفت Takreer در دبی
اعطای گواهینامه معتبر
با قبولی در آزمون نماتک، مدرک معتبری میگیرید که مهارت شما را تأیید میکند.
گارانتی ویژه نماتک
در خرید یک محصول آموزشی، قطعا ریسکِ مناسب نبودن محتوا برای همه ما وجود دارد. نماتک با گارانتی طلایی خود، برای شما این ریسک را به صفر رسانده است. اگر تا ۳۰ روز از آموزشی که دریافت کردید راضی نبودید، فقط با یک تماس، تمام وجه خودتان را دریافت کنید.
سوالات متداول
آیا آموختن این بسته پیش نیاز قبلی لازم دارد؟
خیر، اگر مهندس مکانیک یا شیمی هستید و در این حوزه هیچگونه تجربه ای ندارید، نگران نباشید چون در این بسته آموزشی تمامی مباحث از ابتدایی ترین بخش ها توضیح داده شده و شما با صرف یک وقت مناسب می توانید مطالبی که نیاز دارید را یاد بگیرید.
علت انتخاب این سرفصل ها چه بوده؟
طراحی پایپینگی خطوط انتقال معمولا توسط یک مهندس مکانیک و طراحی فرآیندی آن توسط یک مهندس شیمی انجام می شود. در این بسته آموزشی هدف این بوده است که شما در هر دو زمینه به یک طراح متخصص تبدیل شوید زیرا آگاه بودن از هر دو بخش طراحی خطوط انتقال می تواند به یک مهندس طراح کمک کند تا طراحی دقیق تری انجام دهد.
آیا نرم افزار های طراحی و شبیه سازی خطوط انتقال هم در این بسته آموزش داده می شود؟
بله در این زمینه نرم افزار های pipesim و pipephase به شما آموزش داده می شود تا دانش نرم افزار مناسبی در این زمینه داشته باشید.
چه استاندارد هایی در این بسته آموزشی مورد بررسی قرار می گیرد؟
استاندارد های زیادی در بحث طراحی خطوط انتقال وجود دارد که ممکن است ابتدا باعث سردرگمی شما شوند؛ اما در این بسته آموزشی این استانداردها به صورت طبقه بندی شده به شما آموزش داده می شود، تمامی استاندارد های بین المللی (مثل ASME,API و...) و استاندارد های داخلی (IPS و IGS و ...) مورد بررسی قرار می گیرد.
آیا در زمینه طراحی خطوط انتقال مثالی هم در این بسته آموزشی حل خواهد شد؟
بله در زمینه قطعه بندی در تست های هیدرو استاتیکی، محاسبات مربوط به سایز و ضخامت خط لوله و ... مثال های بسیار کاملی که مربوط به Case های واقعی هستند، به صورت کامل حل خواهد شد.
آیا امکان تهیه فصل ها به صورت مجزا هست؟
به دلیل پیوستگی مطالب و ارجاع مدرس به مفاهیم فصل های قبل این امکان وجود ندارد. نکته دیگر در این زمینه این است که هدف اصلی تیم نماتک از تهیه این آموزش جامع، تدریس اصولی و بررسی تمام نکات حوزه های صنعتی بوده و تربیت متخصصین این حوزه اولویت اصلی ما در نماتک است. برای دسترسی به این مهم امکان تهیه فصل ها به صورت جداگانه وجود ندارد.
این ویدیوها روی چه سیستم هایی اجرا می شوند؟
برای مشاهده آنلاین ویدیوها میتوانید از هریک از سیستمهای الکترونیکی خود، مانند انواع گوشیهای تلفن همراه، کامپیوتر یا لپ تاپ با هر سیستم عاملی یا هر نوع تبلت و... که قابلیت اتصال به اینترنت را دارند، استفاده کنید. دسترسی به استفاده از آموزشها بهصورت آنلاین نهایتا تا یک روز کاری پس از تهیه آموزش در حساب کاربری سایت نماتک شما فعال خواهد شد. توجه داشته باشید که آموزشهای نماتک همگی بهشکل تک کاربره قابل استفاده هستند و فقط روی یک سیستم امکان استفاده از آنها را دارید.
این بسته آموزشی فایل های ضمیمه دارد؟
بله
جزوه تدریس شده مدرس در فایل های ضمیمه این بسته آموزشی قرار دارد؟
خیر
در تدریس این بسته آموزشی از نرمافزاری استفاده شده است؟
بله، از نرمافزارهای pipephase 9.1، simcsi pipephase 9.6 و pipesim 2009 استفاده شده است.
