آموزش طراحی مخازن تحت فشار
آنچه در این دوره خواهید آموخت
- اصول آشنایی با نرم افزار PV Elite را طوری یاد می‌گیرید که بتوانید مدل یا طرح را از پایه درست شکل دهید.
- با تمرین روی مدل سازی بدنه فلنج و طراحی ساپورت برای مخازن عمودی، مهارت انجام طراحی، مدلسازی یا محاسبات کاربردی را تقویت می‌کنید.
- یاد می‌گیرید نتایج مربوط به مدل سازی مخازن مستطیلی و غیره دایره ای را بررسی کنید و خطاهای رایج طراحی را زودتر تشخیص دهید.
- برای انجام یک پروژه واقعی از تحلیل اولیه تا ارائه خروجی حرفه‌ای در حوزه مدل سازی عیوب در مخازن آماده می‌شوید.
1مقدمه6 جلسه·4:41
- صحبتی با مهندسان37 دقیقه
- آنچه در این دوره آموزشی خواهید آموخت53 دقیقه
- مقدمه‌ای بر طراحی مخزن تحت فشار31 دقیقه
- پنج نکته کلیدی در استانداردها41 دقیقه
- تعاریف: فشار و دمای طراحی، MAWP و خوردگی مجاز1 ساعت و 20 دقیقه
- تعاریف تکمیلی: علل خرابی، انتخاب متریال و بارهای UG-2237 دقیقه
2آشنایی با نرم افزار PV Elite1 جلسه·1:15
- سیستم‌های واحد در PV Elite و تبدیل واحدها1 ساعت و 15 دقیقه
3مدل سازی Shell و Head مخازن تحت فشار7 جلسه·8:51

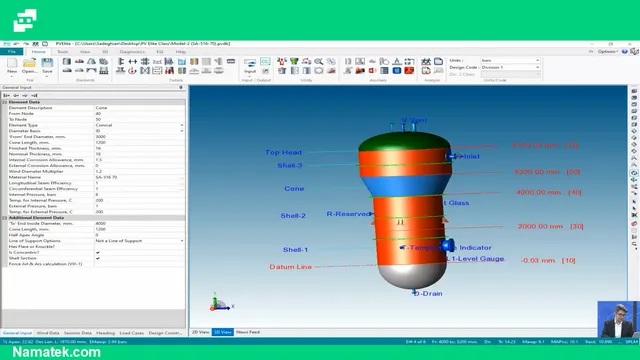

- مدلسازی Shell و Head1 ساعت و 29 دقیقه
- مزایا و معایب انواع Head ها1 ساعت و 56 دقیقه
- مدلسازی Head صاف و Head مخروطی1 ساعت و 24 دقیقه
- تحلیل فشار خارجی در نرم‌افزار PV Elite-قسمت اول23 دقیقه
- تحلیل فشار خارجی در نرم‌افزار PV Elite-قسمت دوم37 دقیقه
- تنش مجاز1 ساعت و 18 دقیقه
- ضریب بازدهی اتصالات1 ساعت و 42 دقیقه
4تست های هیدرو استاتیک و پنوماتیک1 جلسه·1:10
- تست هیدرواستاتیک و پنوماتیک و محاسبات آن در PV Elite1 ساعت و 10 دقیقه
5مدل سازی نازل15 جلسه·11:27
- اضافه کردن نازل1 ساعت و 9 دقیقه
- مدلسازی نازل‌ها در نرم‌افزار PV Elite40 دقیقه

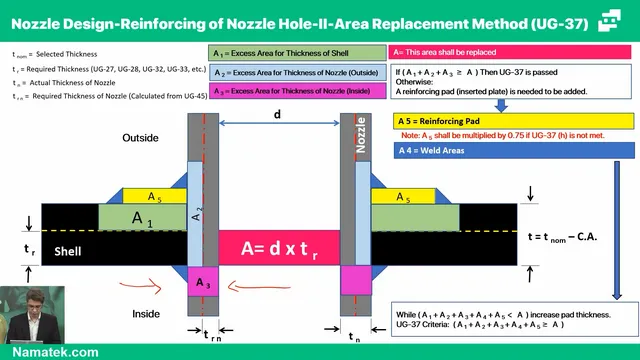

- طراحی نازل‌ها53 دقیقه
- مرور گزارش نازل‌ها در PV Elite و تنظیمات Pad43 دقیقه
- مزایا و معایب اتصال نازل‌ها45 دقیقه
- مزایای FVC21 دقیقه
- تنظیمات جوش و فلنج نازل در پنجره Nozzle Input2 دقیقه
- Vent hole1 ساعت و 5 دقیقه
- مزایا و معایب انواع فلنج‌ها42 دقیقه
- نازل Sight Glass طبق UG-36 و DIN 281218 دقیقه
- انواع opening ها در Shell و Head59 دقیقه
- مدلسازی opening ها در نرم‌افزار PV Elite1 ساعت و 1 دقیقه

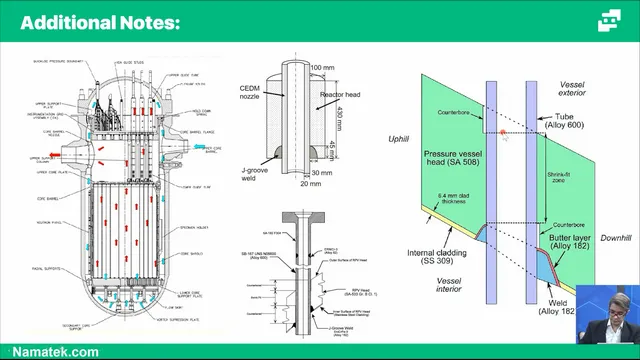

- طراحی جوش نازل28 دقیقه
- تحلیل بار نازل‌ها با استفاده از بولتن WRC1 ساعت و 15 دقیقه
- آنالیز خستگی نازل1 ساعت و 7 دقیقه
6مدل سازی بدنه فلنج2 جلسه·2:42
- اضافه کردن body flange در نرم‌افزار PV Elite1 ساعت و 44 دقیقه
- تحلیل نشتی فلنج‌ها57 دقیقه
7مدل سازی بارهای لرزه ای و باد7 جلسه·5:11
- مقدمه‌ای بر بارهای دینامیکی18 دقیقه
- معرفی استاندارد طراحی1 دقیقه
- بارهای لرزه‌ای-قسمت اول23 دقیقه
- بارهای لرزه‌ای-قسمت دوم45 دقیقه
- بارهای لرزه‌ای-قسمت سوم1 ساعت و 27 دقیقه
- بارهای باد1 ساعت

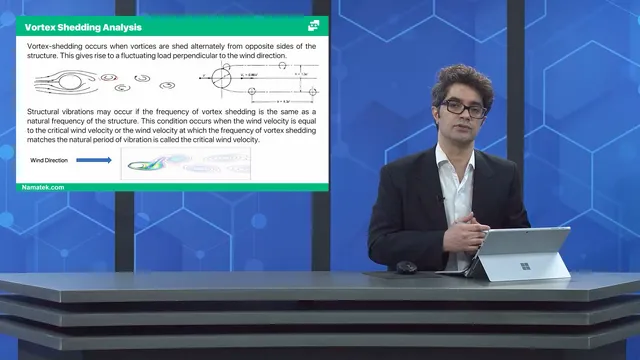

- تحلیل Vortex Shedding1 ساعت و 15 دقیقه
8طراحی ساپورت برای مخازن افقی5 جلسه·3:50
- خستگی Vortex Shedding و مقدمه ساپورت مخازن افقی54 دقیقه

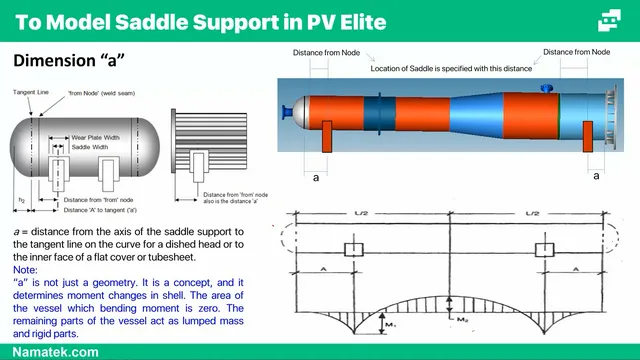

- معرفی مدلسازی Saddle Support7 دقیقه
- مدلسازی Saddle Support-قسمت اول10 دقیقه
- مدلسازی Saddle Support-قسمت دوم1 ساعت و 3 دقیقه
- مدلسازی Saddle Support-قسمت سوم1 ساعت و 34 دقیقه
9طراحی ساپورت برای مخازن عمودی6 جلسه·6:32
- مدلسازی Lug support-قسمت اول28 دقیقه
- مدلسازی Lug support-قسمت دوم33 دقیقه
- مدلسازی Leg support1 ساعت و 40 دقیقه
- مدلسازی Skirt support-قسمت اول1 ساعت و 48 دقیقه
- مدلسازی Skirt support-قسمت دوم53 دقیقه
- مدلسازی Skirt support-قسمت سوم1 ساعت و 8 دقیقه
10آنالیز حمل و نقل1 جلسه·0:51
- آنالیز حمل‌ونقل مخزن و مدلسازی Shipping Saddle51 دقیقه
11 مدل سازی الحاقات مخزن1 جلسه·1:14
- مدلسازی الحاقات مخزن: Clip و وزن‌های متفرقه1 ساعت و 14 دقیقه
12مدل سازی jacket vessel1 جلسه·0:48
- مدلسازی Jacketed Vessel و Half Pipe Jacket48 دقیقه
13مدل سازی مخازن مستطیلی و غیره دایره ای1 جلسه·0:19
- مدلسازی مخازن تحت فشار مستطیلی در PV Elite19 دقیقه
14مدل سازی مبدل حرارتی1 جلسه·0:53
- مدلسازی مبدل حرارتی و Tubesheet در PV Elite53 دقیقه
15مدل سازی Lifting Lug2 جلسه·1:08
- مدلسازی lifting lug-قسمت اول52 دقیقه
- مدلسازی lifting lug-قسمت دوم16 دقیقه
16مدل سازی عیوب در مخازن1 جلسه·0:44
- مدلسازی عیوب خوردگی و Pitting طبق API 57944 دقیقه
17تنظیم کردن دیتاهای عمومی3 جلسه·2:18
- تنظیم کردن دیتاهای عمومی-قسمت اول13 دقیقه
- تنظیم کردن دیتاهای عمومی-قسمت دوم1 ساعت و 18 دقیقه
- معرفی آیتم‌های باقی‌مانده نرم‌افزار PV Elite46 دقیقه
18قوانینی برای استفاده از ASME Sec.VIII Div.II1 جلسه·0:17

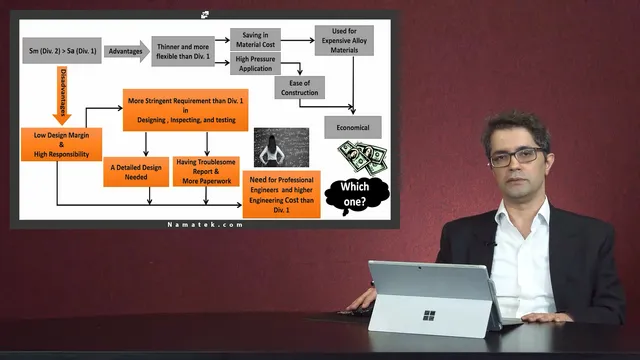

- قوانین Div.2 در ASME Sec.VIII Div.1: DBR و DBA17 دقیقه
19مدارک فنی1 جلسه·0:45
- مدارک فنی مخزن تحت فشار در فازهای مختلف ساخت45 دقیقه
20آموزش نصب نرم افزار PV Elite1 جلسه·0:27
- آموزش نصب PV Elite 2018 و PV Elite 201927 دقیقه
گالری دوره
نمایش 1–3 از 9
مدرس دوره
مهندس طراح و مشاور
کارشناسی ارشد مهندسی مکانیک طراحی کاربردی دانشگاه تبریز کارشناسی مهندسی مکانیک طراحی جامدات دانشگاه علم و صنعت انجام پروژه‌های طراحی و مشاوره مهندسی در شرکت آسه مشاور مهندسی در زمینه طراحی و ساخت نیروگاه در شرکت آذراب برگزاری دوره آموزشی PV-Elite and Aspen Bjac مجموعه نوین انرژی صنعت برگزاری دوره آموزشی PV-Elite مجموعه پتروشیمی زاگرس
اعطای گواهینامه معتبر
با قبولی در آزمون نماتک، مدرک معتبری می‌گیرید که مهارت شما را تأیید می‌کند.
گارانتی ویژه نماتک
در خرید یک محصول آموزشی، قطعا ریسکِ مناسب نبودن محتوا برای همه ما وجود دارد. نماتک با گارانتی طلایی خود، برای شما این ریسک را به صفر رسانده است. اگر تا ۳۰ روز از آموزشی که دریافت کردید راضی نبودید، فقط با یک تماس، تمام وجه خودتان را دریافت کنید.
سوالات متداول
این بسته آموزشی مناسب چه کسانی می باشد؟
این بسته شامل آموزش نرم افزار PV Elite می باشد و برای مدلسازی و طراحی مخازن تحت فشار بر اساس استاندارد ASME Sec. VIII Div.1 تهیه شده است و برای مهندسین مکانیک و شیمی که در صنایع نفت، گاز، پتروشیمی و نیروگاه های حرارتی مشغول به کار هستند مناسب می باشد. مشاورین مهندسی، کارفرمایان این نوع صنایع و سازندگان و طراحان اصلی می توانند این بسته آموزشی را تهیه فرمایند. همچنین این بسته برای بازرسان و مهندسین شاغل در راه اندازی و بهره برداری در این نوع صنایع بسیار مفید است. همچنین این بسته آموزشی برای کارشناسان مهندسی، طراحان و معاونت های بهره بردار نیروگاه های اتمی و چرخه های غنی سازی کاربردی خواهد بود. ضمنا این بسته، برای فارغ التحصیلان دانشگاه ها و نیروهای مهندسی بدون سابقه که مایل به جذب در بازار کار می باشند فوق العاده عالی بوده و پیشنهاد می گردد.
پیشنیاز این دوره چیست؟
ما فرض می کنیم شما چیزی نمی دانید و همه موارد را از صفر شروع کرده و شما را به سطحی فوق العاده ایده ال می رسانیم.
کدام ورژن از PV Elite آموزش داده می شود؟
نسخه 21 ورژن 2019
کدام ویرایش از ASME Sec. VIII آموزش داده می شود؟
ویرایش 2019. البته لازم به توضیح است که PV Elite ورژن 2019 بر اساس ASME Sec. VIII ویرایش 2017 می باشد اما از آنجا که ما قرار نیست خروجی PV Elite را با ASME صحه سنجی نمائیم لذا مشکلی پیش نمی آید.
علت انتخاب این سرفصل ها چه بوده؟
مطالب کاربردی و پر بحث در صنعت سرلوحه کار ما برای تهیه سر فصل ها بوده است.
آیا بعد از این آموزش می توان وارد بازار کار شد؟
توجه شود که ما سعی می نمائیم مفاهیم طراحی که لازمه بازار کار و شرکت های مهندسی، طراحان و سازندگان است را آموزش دهیم و تحسین خبرگان امر را جلب نمائیم. ما سهم و قسمت مرتبط با خود را انجام خواهیم داد اما به تنهایی کافی نیست و وابسته به اینست که شما نیز سهم و وظایف مربوط به خود را انجام داده و با حواسی جمع مثال های دوره را انجام داده و الزامات طراحی را به گوش جان بسپارید.
آیا امکان تهیه فصل ها به صورت مجزا هست؟
به دلیل پیوستگی مطالب و ارجاع مدرس به مفاهیم فصل های قبل این امکان وجود ندارد. نکته دیگر در این زمینه این است که هدف اصلی تیم نماتک از تهیه این آموزش جامع، تدریس اصولی و بررسی تمام نکات حوزه های صنعتی بوده و تربیت متخصصین این حوزه اولویت اصلی ما در نماتک است. برای دسترسی به این مهم امکان تهیه فصل ها به صورت جداگانه وجود ندارد.
این ویدیوها روی چه سیستم هایی اجرا می شوند؟
برای مشاهده آنلاین ویدیوها میتوانید از هریک از سیستم‌های الکترونیکی خود، مانند انواع گوشی‌های تلفن همراه، کامپیوتر یا لپ تاپ با هر سیستم عاملی یا هر نوع تبلت و... که قابلیت اتصال به اینترنت را دارند، استفاده کنید. دسترسی به استفاده از آموزش‌ها به‌صورت آنلاین نهایتا تا یک روز کاری پس از تهیه آموزش در حساب کاربری سایت نماتک شما فعال خواهد شد. توجه داشته باشید که آموزش‌های نماتک همگی به‌شکل تک کاربره قابل استفاده هستند و فقط روی یک سیستم امکان استفاده از آن‌ها را دارید.
این بسته آموزشی فایل های ضمیمه دارد؟
بله
جزوه تدریس شده مدرس در فایل های ضمیمه این بسته آموزشی قرار دارد؟
خیر
در تدریس این بسته آموزشی از نرم‌افزاری استفاده شده است؟
بله، از نرم‌افزار PV Elite 2019 استفاده شده است.
