ارتعاشات غیرخطی و بهطور کلی رفتار ارتعاشی سازهها از اهمیت حیاتی برخوردار هستند؛ بهویژه با توجه به اینکه الزامات عملکردی سازهها بهطور مداوم در حال افزایش است.
اغلب سازهها برای انجام وظایفی مانند محدودکردن ارتعاشات ناخواسته، تشخیص آسیب و در برخی موارد تغییر شکل سازه، به سیستمهای کنترل و حسگر یکپارچه نیاز دارند.
از این رو ارتعاش نهتنها مهم است؛ بلکه اغلب به دلیل طیف وسیعی از اثراتی که به طور طبیعی در دینامیک سازه انعطافپذیر ایجاد میشوند، غیرخطی نیز هست و اعمال کنترل بر سازه برای محدودکردن ارتعاشات غیرخطی ناخواسته و ایجاد هرگونه تغییر شکل، نیاز به دانش دقیقی از ویژگیهای ارتعاش نیز دارد.
این مقاله ایدههای اساسی ارتعاشات غیرخطی و راهکارهای کاهش آنها را معرفی میکند که در بسیاری از موارد برای پشتیبانی از تجزیهوتحلیل عناصر سازهای پیچیدهتر مورداستفاده قرار خواهند گرفت.
۱- مقدمهای بر ارتعاشات غیرخطی
ارتعاشات غیرخطی به مطالعه رفتار دینامیکی سیستمهایی اطلاق میشود که در آنها رابطه بین نیروی اعمال شده و پاسخ سیستم از قانون تناسب ساده خطی پیروی نمیکند.
در این سیستمها، اصل برهمنهی (Superposition) صادق نبوده و رفتار کلی سیستم را نمیتوان از جمع رفتارهای اجزای آن پیشبینی کرد.
خطی بودنِ مطلقاً کامل در هیچ سیستم واقعی وجود ندارد.
انواع مختلفی از غیرخطیبودن وجود دارد که در تمام سیستمهای مکانیکی با درجات مختلف یافت میشود، هرچند که بسیاری از سیستمهای واقعی به خصوص با سطوح ورودی کوچک به رفتار خطی نزدیک میشوند.
اگر سیستمی کاملاً خطی نباشد، فرکانسهایی را در خروجی خود تولید میکند که در ورودی آن وجود ندارند.
نمونهای از این مورد، تقویتکننده استریو یا ضبط صوت است که هارمونیکهایی از سیگنال ورودی خود تولید میکند.
این امر «اعوجاج هارمونیک» نامیده میشود و کیفیت موسیقی در حال پخش را کاهش میدهد.
اعوجاج هارمونیک تقریباً همیشه در سطوح بالای سیگنال بسیار بدتر میشود.
نمونهای از این مورد، یک رادیوی کوچک است که در سطوح پایین صدا نسبتاً «تمیز» به نظر میرسد، اما در سطوح بالای صدا، صدای خشن و تحریف شدهای دارد.
همانطور که گفتیم، بسیاری از سیستمها در پاسخ به ورودیهای کوچک تقریباً خطی هستند؛ اما در سطوح بالاتر تحریک غیرخطی میشوند.
گاهی اوقات یک آستانه مشخص وجود دارد که در آن سطوح ورودی فقط کمی بالاتر از آستانه منجر به غیرخطی شدن شدید میشود.
نمونهای از این مورد، "قطعشدن" یک تقویتکننده است وقتی که سطح سیگنال ورودی آن از ظرفیت نوسان ولتاژ یا جریان منبع تغذیه آن فراتر میرود.
این مشابه یک سیستم مکانیکی است که در آن یک قطعه تا زمانی که به یک نقطه توقف نرسد، آزاد است، مانند یک محفظه یاتاقان شل که میتواند قبل از توقف توسط پیچهای نصب، کمی حرکت کند؛ اما در دامنه ارتعاش بزرگ (به ترتیب ضخامت پوسته یا صفحه)، به دلیل اثرات غیرخطی هندسی، فرکانس ارتعاش با دامنه ارتعاش تغییر میکند.
در نتیجه، یک اثر نرمشوندگی یا سختشوندگی مشاهده میشود (فرکانس به ترتیب با افزایش دامنه کاهش یا افزایش مییابد) که توسط منحنیهای بهاصطلاح ستون فقرات تجسم میشود.
بسیاری از مطالعات در زمینه ارتعاش غیرخطی برای توصیف این نوع رابطه دامنه - فرکانس ارتعاش بر اساس فرمولبندی نیمهتحلیلی (گالرکین یا ریلی - ریتز) انجام شدهاند.
با این حال، چنین فرمولبندیهایی به سازههایی با هندسه نسبتاً ساده محدود میشوند.
گسستهسازی المان محدود، تجزیهوتحلیل سازهها با هندسه دلخواه را ممکن میسازد.
با این حال، روشهای استاندارد تحلیل گذرا مبتنی بر المان محدود برای مسائل ارتعاش غیرخطی هنوز بسیار زمانبر هستند.
۲- انواع ارتعاشات غیرخطی
رفتار غیرخطی زمانی ایجاد میشود که نیروهای بازگرداننده، مکانیسمهای میرایی یا خواص اینرسی یک سیستم مکانیکی از وابستگی خطی ساده به ترتیب به جابهجایی، سرعت یا شتاب منحرف شوند.
از مهمترین انواع ارتعاشات غیرخطی میتوان به موارد زیر اشاره کرد:
۲-۱- سختی غیرخطی (نیروی بازگرداننده)
نمادینترین مدل سختی غیرخطی، نوسانگر دافینگ میباشد.
یک معادله دیفرانسیل مرتبه دوم غیرخطی که به نام مهندس آلمانی، گئورگ دافینگ (1861-1944) نامگذاری شده است.
این مدل در اوایل قرن بیستم برای توصیف ریاضی رفتار غیرخطی مشاهده شده در سیستمهای مکانیکی مانند تیرها و آونگهای مرتعش پدیدار شد.
معادله دافینگ معمولاً با یک عبارت تصحیح مکعبی برای نیروی فنر نوشته میشود که خاصیت ارتجاعی غیرخطی، پروفیل سختی سیستم را تعیین میکند.
این مدل برای مطالعه پدیدههایی که شامل چندین موقعیت پایدار و موانع انرژی پتانسیل هستند، مانند شکست تقارن و نوسانات متناوب بین حالتهای پایدار، محوری است.
۲-۲- میرایی غیرخطی (اتلاف انرژی)
میرایی که نشاندهنده اتلاف انرژی است، اغلب تابعی غیرخطی از سرعت سیستم است.
درحالیکه میرایی ویسکوز خطی فرض میکند که نیرو متناسب با سرعت است.
بسیاری از پدیدههای دنیای واقعی، از جمله نیروی پسای آیرودینامیکی و میرایی داخلی مواد، به مدلهای غیرخطی نیاز دارند.
مدلهای رایج شامل میرایی درجه دوم و میرایی مکعبی است.
مطالعات تطبیقی روی سیستمهای تک درجه آزادی (SDOF) نشان دادهاند که سیستمهایی با میرایی مکعبی ممکن است در مقایسه با سیستمهایی با میرایی درجه دوم، در تضعیف ارتعاش آزاد، کارایی کمتری داشته باشند.
مهندسی معاصر با استفاده از این درک، سیستمهایی با ویژگیهای میرایی غیرخطی متناسب، مانند میراگرهای غشایی شکافدار، طراحی میکند که میتوانند بارهای دینامیکی را سریعتر و مؤثرتر از میراگرهای خطی سنتی مهار کنند.
۲-۳- غیرخطیهای هندسی و ساختاری
غیرخطیبودن همیشه ذاتی ماده نیست؛ بلکه اغلب از هندسه تغییر شکل یا محدودیتهای عملیاتی سازه ناشی میشود.
این نوع از ارتعاشات غیرخطی زمانی رخ میدهد که جابهجاییها به اندازه کافی بزرگ باشند تا هندسه سازه را به طور اساسی تغییر دهند و در نتیجه روابط کرنش - جابهجایی را تغییر دهند (مثلاً انحرافهای بزرگ تیرهای اویلر - برنولی).
۲-۴- غیرخطیهای سازهای
این نوع از ارتعاشات غیرخطی، اغلب در سطوح مشترک و اتصالات متمرکز هستند.
در سازههای پیچیده هوافضا، مانند بالههای یک موشک، غیرخطیهای متمرکز مانند اصطکاک کولمب، سختی دوخطی، هیسترزیس و غیرخطیهای میرایی اغلب در اطراف مکانیزمهای لولا و اتصالات رخ میدهند.
این اثرات عموماً در دامنههای کوچک بیخطر هستند؛ اما بهراحتی تحت بارهای فشار بالا و دامنههای ارتعاش بزرگ که در طول پرواز عملیاتی با آنها مواجه میشویم، ایجاد میشوند و بهشدت بر پاسخ دینامیکی وسیله نقلیه تأثیر میگذارند و به طور بالقوه منجر به خرابی سازه میشوند.
شناسایی و پیشبینی دقیق این رفتارهای وابسته به دامنه برای یکپارچگی سازه و ایمنی وسایل نقلیه هوایی بسیار مهم است.
۳- موارد کاربردی تحلیل ارتعاشات خطی
اصول نظری دینامیک ارتعاشات غیرخطی به چالشهای مهندسی عملی در بخشهای مختلف، از تحلیل سازههای بزرگمقیاس گرفته تا طراحی میکرو دستگاهها، تبدیل شدهاند.
از جمله موارد کاربردی تحلیل ارتعاشات خطی میتوان به موارد زیر اشاره کرد:
۳-۱- عیبیابی ماشینآلات:
در ماشینآلات دوار، ارتعاشات غیرخطی بهعنوان یک ابزار تشخیصی حیاتی عمل میکند. نقصهای مکانیکی، مانند نقص در چرخدندهها یا یاتاقانهای غلتشی، باعث ایجاد غیرخطیهایی میشوند که هارمونیکها و باندهای جانبی ایجاد میکنند. افزایش تدریجی دامنه و مقدار این اجزای فرکانسی، معیاری مستقیم و قابلاندازهگیری از شدت نقص را فراهم میکند و ستون فقرات سیستمهای پیشرفته پایش وضعیت مبتنی بر ارتعاش را تشکیل میدهد.
۳-۲- سازههای هوافضایی:
سازههای هوافضا، بهویژه آنهایی که شامل اشکال پیچیده یا اتصالات با عملکرد بالا هستند، بهشدت مستعد پدیدههای غیرخطی هستند. بهعنوانمثال، بالههای موشک اغلب دارای پیکربندیهای پیچیده لولا هستند که غیرخطیهای سازهای متمرکز، از جمله اصطکاک، هیسترزیس و سختی تکهای را ایجاد میکنند. این ویژگیهای غیرخطی اغلب فقط در دامنههای ارتعاش بالا ناشی از بارگذاری آیرودینامیکی شدید در طول پرواز با سرعت بالا فعال میشوند. هنگامی که این ارتعاشات غیرخطی فعال میشوند، پاسخ دینامیکی به طور قابل توجهی تغییر میکند و به طور بالقوه پایداری فلاتر را به خطر میاندازد یا منجر به خرابی سازه میشود. در نتیجه، آزمایش ارتعاش تجربی (رفت و برگشت تصادفی و سینوسی) و شناسایی دقیق مدل غیرخطی، فرایندهای ضروری در تولید هوافضای مدرن برای توصیف این رفتار وابسته به دامنه هستند.
۳-۳- سیستمهای میکرو و نانو الکترومکانیکی (MEMS/NEMS):
در مقیاسهای میکرو و نانو، ارتعاشات غیرخطی ذاتی که اغلب به شکل سختی مکعبی هستند، به دلیل اب
عاد ساختاری کوچک و عملکرد نزدیک به محدودیتهای فیزیکی، به ویژگیهای غالب دینامیک سیستم تبدیل میشوند.
۴- کاهش ارتعاشات غیرخطی
کاهش یا کنترل ارتعاشات غیرخطی یک کار حیاتی و اغلب پیچیده در طراحی مهندسی است که نیاز به اصلاح استراتژیک خواص سیستم یا اجرای روشهای پیچیده کنترل فعال دارد.
برخلاف سیستمهای خطی که در آنها میرایی ساده است، کاهش ارتعاشات غیرخطی اغلب شامل بهرهبرداری از خود اثرات غیرخطی - مانند وابستگی به دامنه - برای پایدارسازی سیستم، کاهش پیکهای رزونانس یا سرکوب حرکت آشوبناک است.
استراتژیهای اولیه برای کاهش یا کنترل ارتعاشات غیرخطی را میتوان به اصلاحات طراحی غیرفعال (سختی و میرایی) و تکنیکهای کنترل فعال پیشرفته طبقهبندی کرد.
۴-۱- کاهش غیرفعال از طریق طراحی سیستم
روشهای غیرفعال بر ترکیب عناصر غیرخطی ذاتی تمرکز دارند که انرژی را تلف میکنند یا مرزهای پایداری سیستم را بدون نیاز به توان خارجی یا نظارت مداوم تغییر میدهند.
۴-۱-۱- استفاده استراتژیک از میرایی غیرخطی
مکانیزمهای میرایی غیرخطی به طور گسترده در ایزولاسیون ارتعاش غیرفعال، به ویژه برای سیستمهایی که نوسانات با دامنه بالا در نزدیکی رزونانس از خود نشان میدهند، به کار میروند:
- کاهش ناحیه ناپایداری: استفاده از المانهایی با میرایی غیرخطی مکعبی میتواند به طور قابل توجهی عرض ناحیه ناپایداری ارتعاش را، به ویژه فراتر از سرعت چرخشی رزونانس سیستم، کاهش دهد. این قابلیت در طراحی جداسازهای ارتعاش غیرفعال برای ماشینهای دوار بسیار ارزشمند است. این تکنیک کاهش ارتعاشات غیرخطی، در ترکیب با ویژگیهای تکیهگاه الاستیک، نهتنها دامنه رزونانس را به میزان زیادی کاهش میدهد؛ بلکه اندازه و مرزهای ناحیه ناپایداری را نیز به طور قابل توجهی کاهش میدهد.
- سرکوب مؤثر: فناوریهای تخصصی، مانند میراگرهای غشایی شکافدار، عملکرد برتر در سرکوب بارهای دینامیکی را نشان دادهاند. مطالعات نشان میدهد که یک مکانیسم سرکوب غیرخطی سفارشی، مانند آنچه توسط غشای شکافدار ارائه میشود، میتواند در مقایسه با میراگرهای ویسکوز خطی سنتی، به تضعیف سریعتر و مؤثرتر بارهای دینامیکی دست یابد.
- کنترل پدیده پرش: میرایی مکعبی غیرخطی همچنین میتواند بر منحنیهای رزونانس غیرخطی پیچیده تأثیر بگذارد و گاهی اوقات "پدیده پرش" ناگهانی را در نواحی عملیاتی غیر رزونانسی از بین ببرد و فاصله بین چنین پرشهایی را کوتاه کند.
۴-۱-۲- سختی غیرخطی و سازههای سازگار
اصلاح مشخصههای نیروی بازگرداننده یک سیستم، یک تکنیک اساسی برای کنترل است که اغلب منجر به تغییرات مفیدی در منحنی پاسخ فرکانسی میشود:- جداسازهای غیرخطی: جفت شدن سختی غیرخطی و میرایی غیرخطی برای جداسازهای ارتعاشات غیرخظی غیرفعال ضروری است. این ترکیب به طور استراتژیک عرض را کاهش داده و موقعیت نواحی ناپایدار را تغییر میدهد تا از فرکانسهای عملیاتی مشکلساز جلوگیری شود.
- متامتریالهای ارتعاشی: تحقیقات فعلی بر طراحی متامتریالهای ارتعاشی (ساختارهایی که با خواص غیرخطی سفارشی مهندسی شدهاند) متمرکز است. پیکربندیهای جدیدی مانند چاهکهای انرژی غیرخطی تقویتشده با اینرتر(IE-NES)، برای دستیابی به ایزولاسیون ارتعاشی بسیار کارآمد، فرکانس پایین و چند جهته که از قابلیتهای ایزولاتورهای خطی مرسوم فراتر میرود، در حال توسعه هستند.
- مکانیزمهای سازگار (کاهش اصطکاک): در هر دو کاربرد میکروسیستمها (MEMS) و هوافضا، مکانیزمهای سازگار (که حرکت را از انحراف انعطافپذیر مواد به جای اتصالات صلب به دست میآورند) ذاتاً ارتعاش و سروصدا را کاهش میدهند. در این روش کاهش ارتعاشات غیرخطی با به حداقل رساندن تعداد اتصالات پین (چرخشی) و کشویی، طرحهای سازگار به طور قابل توجهی اصطکاک را کم میکنند که منبع اصلی غیرخطیبودن سازه و ارتعاش بعدی است.
۴-۲- تکنیکهای کنترل فعال و پیشرفته
برای سیستمهای بسیار حساس یا سیستمهایی که مستعد رفتارهای پیچیده و غیر قابل پیشبینی مانند آشوب هستند، روشهای کنترل فعال برای ایجاد پایداری ضروری هستند.
این روشها به صورت زیر میباشند:
۴-۲-۱- کنترل فعال غیرخطی:
سیستمهای کنترل فعال از حسگرها و محرکهایی استفاده میکنند که توسط الگوریتمهای پیچیده کنترل میشوند تا ارتعاشات غیرخطی را در زمان واقعی خنثی کنند:
- کنترل حالت لغزشی: تکنیکهای پیشرفتهای مانند کنترل حالت لغزشی غیرخطی را میتوان روی یک سیستم پیادهسازی کرد که اغلب با یک ناظر (مانند ناظر لونبرگر) برای تخمین نیروهای اغتشاش خارجی جفت میشوند. این روش عملکرد میرایی ارتعاش بهبود یافته را نشان داده و پایداری کلی سیستم را افزایش میدهد و از برخوردهای ناخواسته (مانند برخورد جرم ثابت با پوسته آن در یک محرک) جلوگیری میکند.

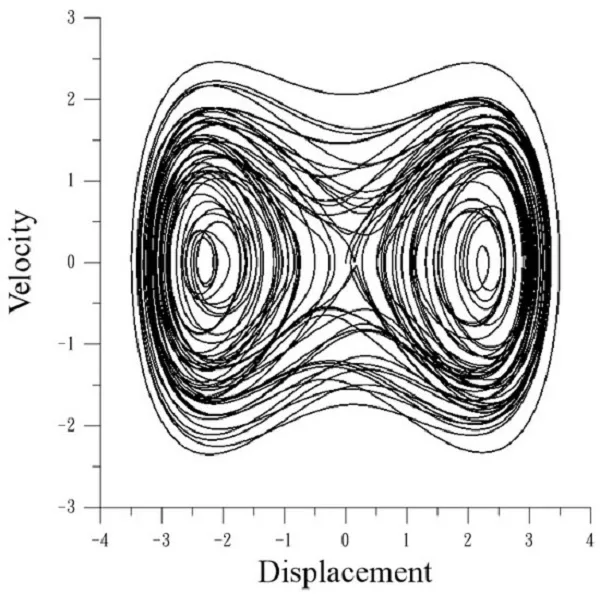

- تثبیت و کنترل آشوب: در سیستمهایی که ارتعاشات غیرخطی به حرکت آشوبناک تبدیل میشود، از تکنیکهای تخصصی برای بازگرداندن سیستم به حالت قابل پیشبینی و تناوبی استفاده میشود:
- کنترل آشوب در MEMS: برای سیستمهای میکروالکترومکانیکی (MEMS) که ممکن است رفتار آشوبناک از خود نشان دهند، برای کاهش ارتعاشات غیرخطی، از روشهایی مانند کنترل مد لغزشی ترمینال مبتنی بر مشاهدهگر اغتشاش استفاده میشود. این رویکرد پیچیده برای تثبیت و کنترل آشوب در سیستمهای غیرخطی پیچیده (مانند تشدیدگرهای MEMS قوسی مرتبه کسری) طراحی شده است و مقاومت در برابر عدم قطعیتهای داخلی و محدودیتهای فیزیکی مانند اشباع ورودی کنترل را افزایش میدهد.
- تنظیم پارامتر: پیچیدگی سیستمهای غیرخطی مرتبه کسری، مانند نوسانگر دافینگ با تأخیر زمانی، این امکان را فراهم میکند که سیستم از حرکت آشوبناک به یک حالت مطلوب غیرآشوبناک و تناوبی، صرفاً با تنظیم منطقی پارامترهای سیستم (مثلاً تأخیر زمانی، مرتبه کسری یا ضرایب میرایی/سختی خطی) تبدیل شود.
۴-۲-۲- استفاده استراتژیک از غیرخطیبودن (طراحی برای عملکرد):
مهندسان به طور فزایندهای فراتر از کاهش صرف ارتعاش، به سمت تنظیم آن برای افزایش عملکرد سیستم حرکت میکنند:- دینامیک تشدیدگر: توانایی دستکاری غیرخطیبودن (اغلب سختی مکعبی) در دستگاههای MEMS و NEMS تشدیدگر به طراحان این امکان را میدهد که کنترل بیشتری بر پاسخهای دینامیکی خود داشته باشند و این امر منجر به حسگرها و مولدهای فرکانس با کارایی بالا میشود.
- برداشت انرژی: میتوان پروفیلهای سختی غیرخطی را عمداً در سیستمهای برداشت انرژی ارتعاشی (VEH) وارد کرد. این استفاده استراتژیک از غیرخطیبودن به پهنتر شدن یا "خم شدن" پیک رزونانس کمک میکند و به برداشتکننده اجازه میدهد تا در طیف وسیعتری از فرکانسهای نیروی محیطی به طور مؤثر عمل کند و در نتیجه جذب انرژی و عملکرد کلی را بهینه سازد.
۵- پیشرفتهای جدید در زمینه کاهش ارتعاشات غیرخطی
پیچیدگی سیستمهای مهندسی معاصر همچنان تحقیقات را به سمت دینامیک غیرخطی بسیار پیچیده و کوپل شده سوق میدهد.
از جمله این تحقیقات میتوان به موارد زیر اشاره کرد:
- شبکههای پیچیده جفتشده: یکی از مهمترین چالشهای نظری و محاسباتی، تحلیل شبکههای پویای بزرگ، بههمپیوسته و غیرخطی (مثلاً مدلهای ساختاری بزرگ، سیستمهای اکولوژیکی یا شبکههای عصبی) است. در عمل، دانش در مورد توابع کوپلینگ دقیق و ساختار شبکه داخلی اغلب ناقص است. این اطلاعات ناقص باعث ایجاد خطاهای مدل ساختاری میشود که منجر به پیشبینیهای نادرست مدل و دشواری در ردیابی اختلالات میشود. تحقیقات بر روی روشهای دادهمحور برای شناسایی و محدودکردن محل این خطاهای مدل ساختاری در شبکههای بزرگ و پیچیده متمرکز شده است.
- پاسخ به اختلال در سیستمهای راندهشده: درک پاسخ سیستمهای غیرخطی کوپلشده و با نیروی محرکه قوی به نوسانات خارجی وابسته به زمان همچنان مبهم است. تحقیقات نشان میدهد که حتی کوپلینگ جزئی بین واحدها میتواند ارتعاشات غیرخطی ایجاد کند که گاهی اوقات منجر به حالتهای پاسخ موضعی جدید میشود. جالب اینجاست که با افزایش قدرت اختلال خارجی، سیستم ممکن است از چندین "نقطه اوج" عبور کند و به طور غیرقابلپیشبینی بین رفتارهای پاسخ موضعی و واگرا متناوب شود. این پیچیدگی، چالشهای مداوم در پیشبینی رفتار سیستمهایی که دور از تعادل عمل میکنند را برجسته میکند.
نتیجه گیری
بیشتر سازههای ارتعاشی ماهیت غیرخطی دارند؛ اما برای سادهسازی تحلیل، آنها خطی در نظر گرفته شدهاند.
ازاینرو، برای شناخت واقعی پاسخ سیستم، باید رفتار غیرخطی سیستم را مطالعه کرد.
پاسخ دینامیکی سازههایی که در معرض ارتعاش با دامنه بالا قرار دارند، اغلب خطرناک و نامطلوب است.
دینامیک ارتعاشات غیرخطی به دلیل سرعتهای عملیاتی بالا، استفاده از مواد پیشرفته، رژیمهای تغییر شکل بزرگ و پیچیدگی ذاتی سطوح مشترک و اتصالات، به طور مکرر در سازههای مهندسی مدرن دیده میشود.
درک دقیق از غیرخطیبودن بسیار مهم است؛ زیرا پایداری سازه، پیشبینیپذیری و عملکرد کلی سیستم را به روشهایی اساساً متفاوت از الگوی خطی تعیین میکند.
