بهینه سازی مدل تکلا بر بهبود عملکرد، کارایی و دقت مدل در تکلا تمرکز دارد که شامل تکنیک‌هایی مانند ساده ‌سازی مدل، سازماندهی مؤثر آن، استفاده از اجزای هوشمند و مدیریت منابعی مانند سخت ‌افزار و فایل‌های طراحی است.

با اجرای این نکات، کاربران می‌توانند زمان پردازش را کاهش دهند، تشخیص تداخل‌ها را بهبود و گردش کار کلی را بهبود بخشند.

در این مقاله به بررسی بهینه سازی مدل تکلا و روش‌های بهینه سازی مدل تکلا می‌پردازیم.

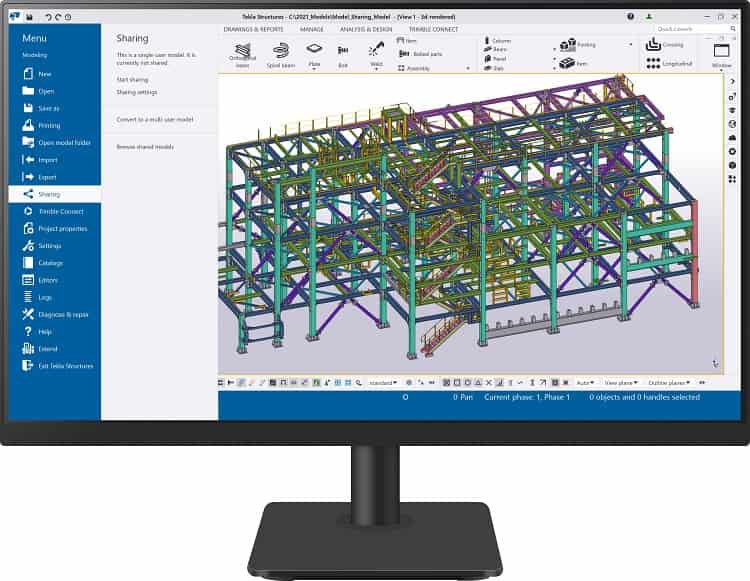

1# بهینه سازی مدل تکلا

بهینه‌سازی مدل تکلا

در این بخش به بررسی حوزه‌های کلیدی بهینه سازی مدل تکلا می‌پردازیم.

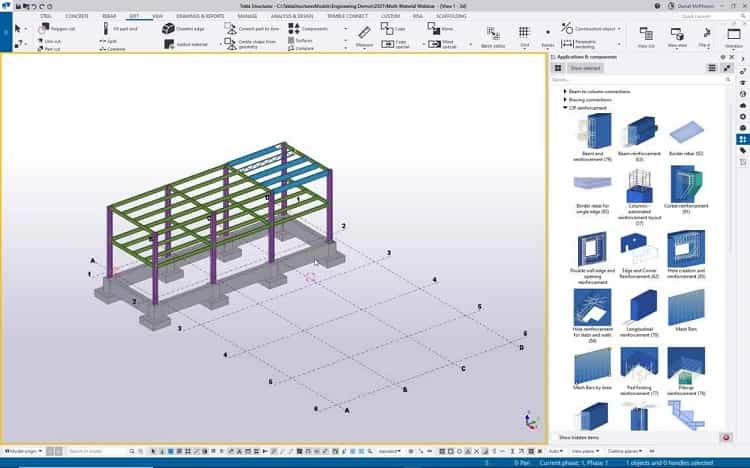

1-1# اندازه و سازماندهی مدل

اندازه و سازماندهی مدل

  • ساده سازی مدل: جزئیات غیرضروری را حذف کرده، به خصوص برای تشخیص تداخل.
    از ابزار مدل ساده برای کاهش تعداد چند ضلعی‌ها استفاده کنید.
  • سازماندهی با فازها و فیلترها: این امر به مدیریت مدل‌های بزرگ و بهبود ناوبری کمک می‌کند.
  • استفاده از پروفیل‌ها و مواد استاندارد: این کار پیچیدگی و خطاهای احتمالی را کاهش می‌دهد.
  • حذف فایل‌های طراحی غیرضروری: در حالت تک ‌کاربره، فایل‌هایی را که دیگر نیازی به آنها نیست، حذف کنید.
  • پاک کردن تاریخچه مدل: این کار می‌تواند فضا را آزاد کرده و عملکرد را بهبود بخشد.
  • استفاده از مدل‌های پوششی به جای مدل‌های مرجع: آن‌ها در برخی موارد می‌توانند کارآمدتر باشند.

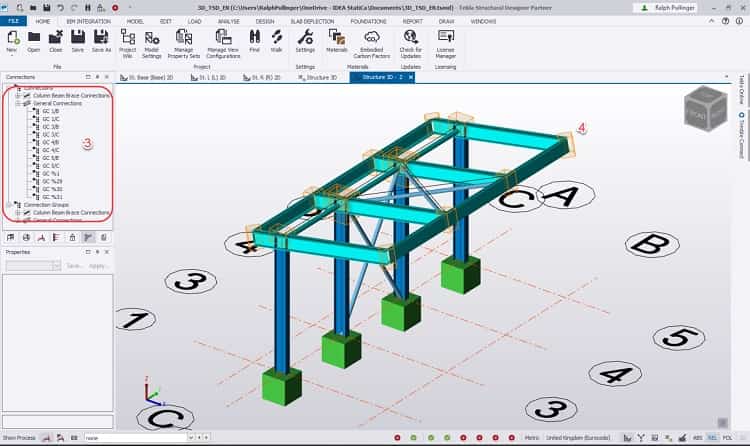

2-1# بهینه ‌سازی اجزا

بهینه ‌سازی اجزا

  • بررسی تنظیمات کامپوننت: مطمئن شوید تنظیماتی مانند موقعیت، ویژگی‌ها و صفات مناسب هستند و تداخل ایجاد نمی‌کنند.
  • استفاده از اجزای هوشمند: از اجزای پیش ساخته که برای کارایی طراحی شده‌، استفاده کنید.
  • به کارگیری اتصالات و اجزا به صورت هوشمندانه: برای جلوگیری از پیچیدگی‌های غیرضروری، استفاده از این موارد را بهینه کنید.
  • خودداری از ایجاد وقفه‌های وابسته در ریختن مواد: وقفه‌های وابسته می‌توانند سرعت مدل را به میزان قابل توجهی کاهش دهند.
    از فازهای ریختن مواد استفاده کنید یا وابستگی‌ها را به حداقل برسانید.

3-1# سخت ‌افزار و نرم‌ افزار

سخت ‌افزار و نرم‌ افزار

  • بررسی توصیه‌های سخت ‌افزاری: مطمئن شوید که سیستم شما الزامات Tekla را برآورده می‌کند.
  • نصب آخرین درایورهای کارت گرافیک: درایورهای قدیمی می‌توانند باعث مشکلات عملکردی شوند.
  • استفاده از حالت کنتراست بالا به صورت محدود: که می‌تواند بر عملکرد تأثیر بگذارد.
  • مدیریت مدل‌های مرجع: در صورت ایجاد مشکل، آنها را حذف یا به حداقل برسانید.
  • تنظیم فاصله زمانی ذخیره خودکار: فاصله زمانی کوتاه‌تر می‌تواند بازیابی را بهبود بخشد؛ اما مدل را کند کند.

4-1# تشخیص تداخل

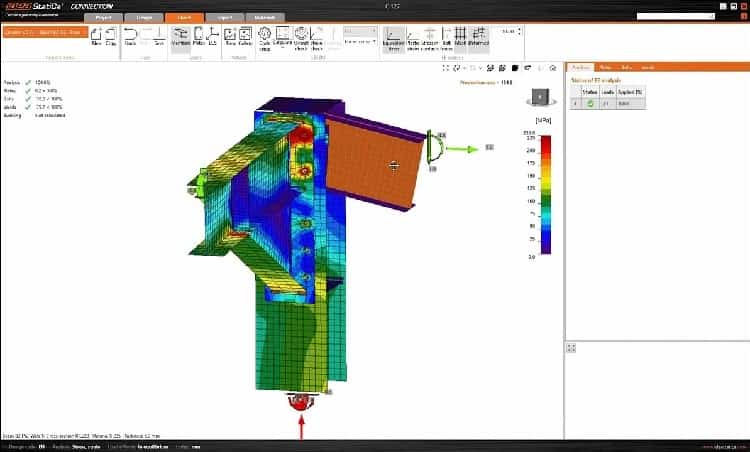

تشخیص تداخل

  • ساده سازی مدل: جزئیات غیرضروری که می‌توانند باعث تداخل‌های کاذب شوند را حذف یا پنهان کنید.
  • استفاده از فیلترها برای تمرکز روی اشیای مرتبط: این امر به کاهش تعداد تداخل‌ها برای بررسی کمک می‌کند.
  • تنظیمات تشخیص تداخل: پارامترها را به دقت تنظیم کنید تا عملکرد و دقت بهینه شود.

5-1# بهترین روش‌ها برای ایجاد یک مدل Tekla بهینه شده برای جزئیات بتن

بهترین روش‌ها برای ایجاد یک مدل Tekla بهینه شده برای جزئیات بتن

Tekla یک نرم‌ افزار قدرتمند برای مدل ‌سازی، جزئیات ‌دهی و مدیریت پروژه‌های سازه‌ای است.

این نرم ‌افزار می‌تواند سازه‌های بتنی پیچیده را به راحتی مدیریت کند؛ اما برای بهینه ‌سازی گردش کار و جلوگیری از خطاها، به برخی از بهترین شیوه‌ها نیز نیاز دارد.

در این بخش، برخی از بهترین شیوه‌ها برای بهینه سازی مدل تکلا برای جزئیات ‌دهی بتن را بررسی می‌کنیم.

1) تعریف تنظیمات پروژه

قبل از شروع بهینه سازی مدل تکلا، باید تنظیمات پروژه‌ ای که بر جزئیات بتن تأثیر می‌گذارند را تعریف کنید.

این تنظیمات شامل:

  • واحدها
  • شبکه
  • فازها
  • ویژگی‌های نما
  • ویژگی‌های شی

می‌شود. می‌توانید از ابزار تنظیم پروژه یا پنجره‌ ویژگی‌های پروژه برای این تنظیمات مطابق با الزامات و استانداردهای پروژه استفاده کنید.

همچنین باید ویژگی‌های تعریف ‌شده توسط کاربر (UDA) مانند عیار بتن، نوع قالب ‌بندی و شماره بتن ‌ریزی را ایجاد و به اشیای بتنی اختصاص دهید.

این ویژگی‌ها به شما کمک می‌کنند تا بعداً اشیای بتنی خود را سازماندهی، فیلتر و گزارش کنید.

2) استفاده از قطعات هوشمند

یکی از مزایای Tekla این است که دارای کتابخانه ‌ای از اجزای هوشمند است که می‌تواند ایجاد و اصلاح اشیای بتنی را خودکار کند.

این اجزا پارامتریک هستند و می‌توانند با تغییرات در مدل سازگار شوند.

همچنین می‌توان از اجزای تعبیه شده، اتصالات و درزها برای اضافه کردن جزئیاتی مانند پیچ‌های مهاری، نبشی‌ها و گل‌ میخ‌های برشی استفاده و به بهینه سازی مدل تکلا کمک کرد.

3) اعمال تغییرات مستقیم

یکی دیگر از ویژگی‌های Tekla که می‌تواند جزئیات بتن شما را بهبود بخشد، اصلاح مستقیم است.

این ویژگی کمک می‌کند، اشیای بتنی را مستقیماً در نمای مدل، بدون باز کردن هیچ کادر محاوره ‌ای یا منویی دستکاری کنید.

می‌توانید از دسته‌های اصلاح مستقیم برای تغییر شکل، موقعیت و چرخش اشیای بتنی استفاده کنید.

همچنین می‌توانید از ابزارهای اصلاح مستقیم برای ایجاد برش، سوراخ و پخ روی اشیای بتنی استفاده کرد.

4) تقویت

آرماتوربندی بخش اساسی جزئیات بتن است و Tekla ابزارها و روش‌های مختلفی را برای تولید آرماتور برای اشیای بتنی ارائه می‌دهد.

می‌توان از اجزای آرماتوربندی برای ایجاد الگوهای آرماتوربندی استاندارد یا سفارشی برای عناصر بتنی، مانند خاموت‌ها، مش‌ها و میلگردها استفاده کرد.

5) سازماندهی بتن ریزی

بتن‌ ریزی‌ها گروه‌های منطقی از اشیای بتنی هستند که به صورت یک واحد با هم ریخته می‌شوند.

سازماندهی مدل در قالب‌های بتن ‌ریزی می‌تواند در مدیریت جزئیات بتن و بهبود ارتباط و هماهنگی با سایر طرفین کمک کند.

می‌توان از ابزار مدیریت بتن ‌ریزی یا مدیر فاز بتن‌ ریزی برای ایجاد و مدیریت بتن‌ ریزی‌ها استفاده کرد.

همچنین می‌توان از نمای بتن ‌ریزی برای تجسم و بررسی بتن ‌ریزی‌ها در مدل استفاده کنید.

6) ایجاد نقشه‌ها و گزارش‌ها

مرحله نهایی بهینه سازی مدل تکلا در جزئیات بتن، ایجاد نقشه‌ها و گزارش‌هایی است که طرح را مستند کرده و اهداف را به پیمانکاران، تأمین ‌کنندگان و بازرسان ابلاغ می‌کند.

می‌توان از ابزارهای ترسیم برای ایجاد نقشه‌های چیدمان کلی، نقشه‌های واحدهای ریخته‌ گری و نقشه‌های قالب ‌بندی برای اشیای بتنی خود استفاده کرد.

این را هم ببینید
تکلا استراکچر یا رویت استراکچر، کدام بهتر است؟

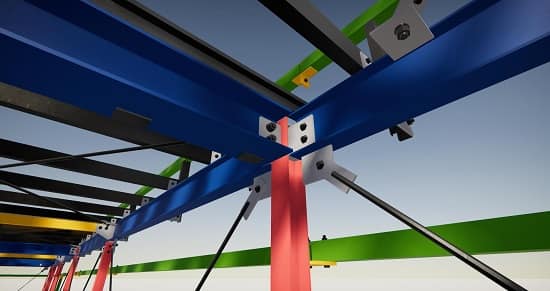

6-1# بهینه سازی مدل تکلا برای ایمنی و مدیریت ریسک

بهینه‌سازی مدل تکلا برای ایمنی و مدیریت ریسک

در این بخش به بررسی بهینه سازی مدل تکلا برای ایمنی و مدیریت ریسک می‌پردازیم.

1) بررسی تداخلات

یکی از اولین گام‌ها برای بهینه سازی مدل‌ تکلا برای ایمنی و مدیریت ریسک، بررسی تداخلات بین عناصر مختلف طراحی است.

تداخلات می‌توانند باعث مشکلات سازه‌ ای، تأخیرها و هزینه‌های اضافی در مرحله ساخت و ساز شوند.

تکلا دارای یک ابزار بررسی تداخلات داخلی است که کمک می‌کند تا تداخلات بین قطعات، پیچ‌ها و سایر اجزا را شناسایی و برطرف کنید.

همچنین می‌توانید تنظیمات و قوانین بررسی تداخلات را متناسب با الزامات و استانداردهای پروژه خود سفارشی کنید.

2) استفاده از همکاری BIM

راه دیگر برای بهینه سازی مدل‌ تکلا برای ایمنی و مدیریت ریسک، استفاده از همکاری BIM است.

همکاری BIM فرآیندی برای به اشتراک گذاشتن و تبادل اطلاعات و داده‌ها بین ذینفعان و رشته‌های مختلف درگیر در یک پروژه است.

تکلا از همکاری BIM از طریق فرمت‌ها و پلتفرم‌های مختلف مانند IFC ،DWG ،DGN و همچنین Trimble Connect پشتیبانی می‌کند.

با استفاده از همکاری BIM، می‌توانید هماهنگی، ارتباط و ادغام طراحی خود را با سایر جنبه‌های پروژه مانند سیستم‌های معماری، مکانیکی و لوله‌ کشی بهبود بخشید.

3) اعمال کدهای طراحی

راه سوم برای بهینه سازی مدل‌ Tekla برای ایمنی و مدیریت ریسک، اعمال کدهای طراحی به سازه‌ها است.

کدهای طراحی مجموعه ‌ای از قوانین و استانداردها هستند که طراحی، ساخت و نگهداری سازه‌ها را کنترل می‌کنند.

آن‌ها تضمین می‌کنند که سازه‌ها ایمن، قابل اعتماد و مطابق با مقررات و الزامات صنعت و مکان هستند.

تکلا دارای یک کتابخانه جامع از کدهای طراحی است که مواد، مناطق و رشته‌های مختلف را پوشش می‌دهد.

همچنین می‌توانید کدهای طراحی سفارشی خود را ایجاد کنید یا کدهای موجود را متناسب با نیازها و ترجیحات پروژه خود تغییر دهید.

4) انجام تحلیل و شبیه ‌سازی

چهارمین راه برای بهینه سازی مدل‌ تکلا  برای ایمنی و مدیریت ریسک، انجام تحلیل و شبیه ‌سازی سازه‌ها است.

تحلیل و شبیه ‌سازی روش‌هایی برای آزمایش و تأیید عملکرد، رفتار و پاسخ سازه‌ها تحت بارها، شرایط و سناریوهای مختلف هستند.

تکلا دارای یک موتور تحلیل و طراحی قدرتمند است که کمک می‌کند، انواع مختلفی از تحلیل و شبیه‌ سازی را انجام دهید.

5) بررسی و گزارش

پنجمین راه برای بهینه سازی مدل تکلا برای ایمنی و مدیریت ریسک، بررسی و گزارش طرح و نتایج آن است.

بررسی و گزارش، گام‌های ضروری برای اطمینان از کیفیت، دقت و کامل بودن طرح و همچنین برای انتقال یافته‌ها و توصیه‌ها به طرفین است.

تکلا طیف وسیعی از ویژگی‌ها و ابزارها را دارد که در بررسی و گزارش طرح و نتایج کمک می‌کند.

6) به ‌روز رسانی و نگهداری

ششمین راه برای بهینه سازی مدل تکلا برای ایمنی و مدیریت ریسک، به‌ روزرسانی و نگهداری طرح و داده‌ها در طول چرخه عمر پروژه است.

به ‌روزرسانی و نگهداری طرح و داده‌ها برای به ‌روز، سازگار و مرتبط نگه داشتن طرح با تغییرات و تحولاتی است که در پروژه رخ می‌دهد.

تکلا دارای یک گردش کار انعطاف ‌پذیر و کارآمد است که کمک می‌کند، طرح و داده‌ها را به راحتی و به سرعت به ‌روز رسانی و نگهداری کنید.

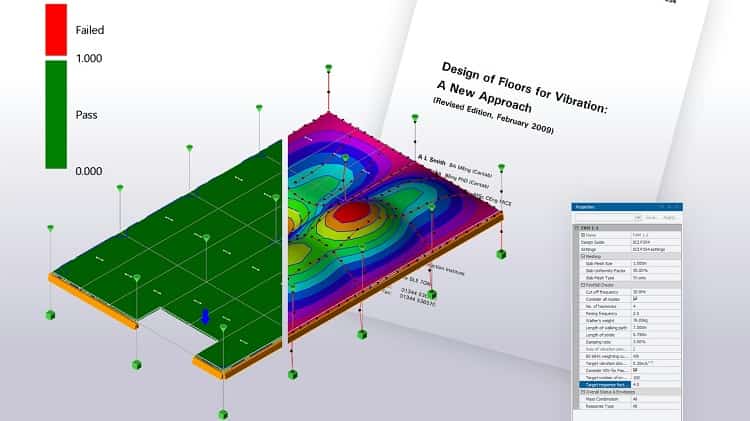

7-1# بهینه سازی مدل تکلا برای تسلط بر مدل‌ سازی

بهینه‌سازی مدل تکلا برای تسلط بر مدل‌ سازی

چه یک مدل ‌ساز باتجربه Tekla باشید و چه تازه شروع به کار کرده باشید، تسلط بر این نرم ‌افزار می‌تواند بسیار دشوار باشد.

1) درک اصول اولیه

قبل از پرداختن به تکنیک‌های پیچیده مدل‌ سازی، داشتن درک کاملی از اصول اولیه بسیار حیاتی است.

با اصول اولیه مانند درک رابط کاربری، ابزارهای ناوبری و دستورات اولیه شروع کنید.

با اجزای ضروری مانند تیرها، دال‌ها و اتصالات آشنا شوید.

این دانش بنیادی، انجام کارهای پیشرفته را ساده‌تر می‌کند.

2) استفاده از قالب‌های سفارشی

کارایی در مدل ‌سازی کلیدی است و سفارشی‌ سازی قالب‌ها می‌تواند در زمان صرفه‌ جویی کند.

برای کارهای تکراری، مانند ترسیم یا طرح ‌بندی اجزا، قالب ایجاد کنید.

استفاده از قالب‌های استاندارد نه تنها روند کار را سرعت می‌بخشد؛ بلکه ثبات را در بین پروژه‌ها تضمین می‌کند.

3) میانبرهای صفحه کلید

با استفاده از میانبرهای صفحه کلید، سرعت گردش کار را افزایش دهید.

تکلا میانبرهای متنوعی برای جا به جایی بین ابزارها، بزرگنمایی و کوچکنمایی، تغییر نماها و موارد دیگر ارائه می‌دهد.

یادگیری و سفارشی ‌سازی این میانبرها، زمان صرف شده برای حرکات تکراری ماوس را به شدت کاهش می‌دهد.

4) تسلط بر استفاده از کامپوننت‌ها

اجزا برای مدل ‌سازی کارآمد در تکلا اساسی هستند. نحوه استفاده و اصلاح اجزای موجود را متناسب با نیازهای پروژه درک کنید.

استفاده از اجزای از پیش تعریف شده می‌تواند زمان صرف شده برای مدل ‌سازی عناصر منفرد را کاهش دهد و امکان به‌ روز رسانی‌ها و تغییرات سریع را فراهم کند.

5) بهره بردن از قدرت ماکروها

ماکروها وظایف روتین را خودکار و فرآیند مدل‌ سازی را ساده می‌کنند.

یاد بگیرید که چگونه ماکروها را برای انجام اقدامات تکراری مختلف ایجاد و استفاده کنید.

ماکروها نه تنها در زمان صرفه ‌جویی کرده؛ بلکه احتمال خطای انسانی را نیز کاهش می‌دهند و ارائه نتایج دقیق ‌تر را تضمین می‌کنند.

6) الگوسازی نظم و ترتیب و شفافیت

سازماندهی صحیح مدل برای کارایی بسیار مهم است. از لایه‌ها، فازها و دسته‌ها برای گروه‌ بندی سیستماتیک اجزا استفاده کنید.

این سازماندهی به ردیابی تغییرات کمک کرده و در طول بررسی‌ها یا اصلاحات، شفافیت ایجاد می‌کند.

7) استفاده از ابزارهای تحلیل

تکلا ابزارهای تحلیلی فوق‌ العاده‌ای ارائه می‌دهد.

از بررسی یکپارچگی سازه گرفته تا اجرای شبیه‌ سازی‌ها، حتماً از این ابزارها برای اعتبارسنجی عملکرد مدل استفاده کنید.

انجام این کار به شناسایی مشکلات احتمالی در اوایل چرخه عمر پروژه کمک می‌کند.

8) به‌ روز رسانی و ارتقا

به ‌روزرسانی‌های نرم ‌افزار اغلب با رفع اشکالات، ویژگی‌های جدید و بهبود عملکرد همراه هستند.

برای بهره‌ مندی از تمام ابزارهای موجود، مطمئن شوید که از آخرین نسخه Tekla استفاده می‌کنید.

به ‌روزرسانی‌های منظم می‌توانند قابلیت‌های مدل ‌سازی را به میزان قابل توجهی افزایش داده و سازگاری با سایر نرم‌ افزارها را تضمین کنند.

9) همکاری و بازخورد گرفتن

همکاری در هر پروژه‌ای کلیدی است.

از اشتراک ‌گذاری مدل Tekla برای همکاری با اعضای تیم در زمان واقعی استفاده کنید و مطمئن شوید که همه در جریان امور هستند.

بازخورد منظم از همکاران می‌تواند بینش‌های جدیدی ارائه دهد و کیفیت مدل‌ها را بهبود بخشد.

10) یادگیری و بهبود مستمر

نرم‌ افزار تکلا استراکچرز در حال تکامل است و مهارت‌های شما نیز باید تکامل یابند.

با شرکت در کارگاه‌ها، وبینارها یا دوره‌های آنلاین به یادگیری مداوم بپردازید.

عضویت در انجمن‌ها یا گروه‌های کاربری نیز می‌تواند دسترسی به جدیدترین نکات و ترفندهای سایر متخصصان این حوزه را فراهم کند.

2# روش بهینه سازی مدل تکلا

روش بهینه‌سازی مدل تکلا

در این بخش به بررسی روش بهینه سازی مدل تکلا می‌پردازیم.

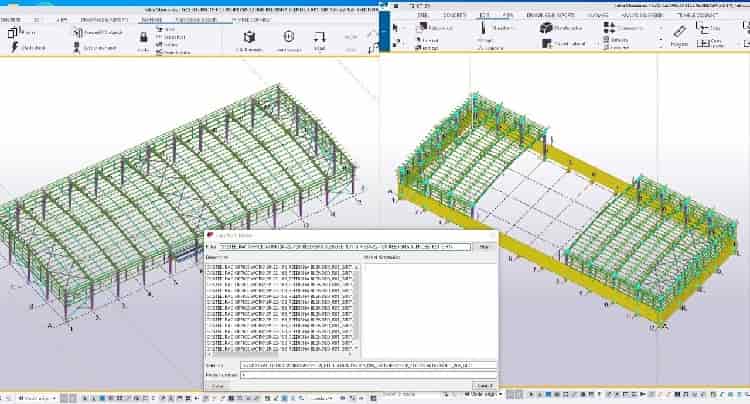

1-2# کپی کردن به شی دیگر

کپی کردن به شی دیگر از روش های بهینه سازی مدل تکلا

کاربرد آن انتقال ویژگی‌ها یا هندسه یک قطعه به قطعه دیگر بدون نیاز به دوباره‌ کاری است.

روش انجام:

  1. قطعه ‌ای که می‌خواهید کپی شود را انتخاب کنید.
  2. روی آن راست ‌کلیک کرده و گزینه Copy properties / Copy to another object را انتخاب کنید.
  3. قطعه مقصد را انتخاب کنید.
  4. مشخص کنید که کدام ویژگی‌ها کپی شوند.

2-2# کپی خطی با محاسبه

کپی خطی با محاسبه

کاربرد آن ساخت چند نمونه از یک قطعه در فواصل مشخص و به صورت دقیق است.

روش انجام:

  1. قطعه مبنا را انتخاب کنید.
  2. ابزار Linear Copy را فعال کنید.
  3. تعداد کپی و فاصله بین آن‌ها را عددی وارد کنید.
  4. Tekla به صورت خودکار قطعات را در مسیر خطی قرار می‌دهد.

3-2# ساخت تیر با زاویه و طول مشخص

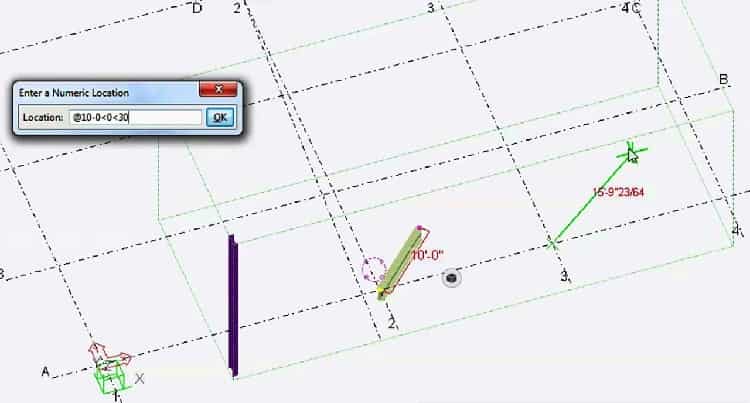

ساخت تیر با زاویه و طول مشخص

کاربرد آن ترسیم تیرها با پارامترهای دقیق عددی بدون نیاز به ویرایش دستی طول و زاویه بعد از ترسیم است.

روش انجام:

  1. ابزار Beam را انتخاب کنید.
  2. طول و زاویه مورد نظر را در پنجره خواص وارد کنید.
  3. Tekla تیر را در همان زاویه و طول ایجاد می‌کند.

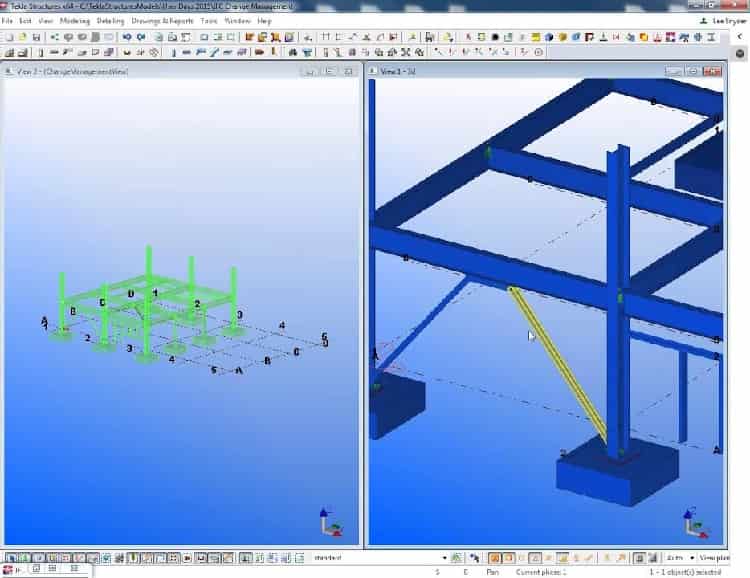

4-2# دستکاری مستقیم

دستکاری مستقیم از روش های بهینه سازی مدل تکلا

کاربرد آن جا به جایی و تغییر ابعاد قطعات به صورت بصری و سریع روی مدل است.

روش انجام:

  1. قطعه را انتخاب کنید.
  2. نقاط کنترلی (grips) روی قطعه ظاهر می‌شوند.
  3. با کشیدن نقاط، طول، زاویه یا موقعیت را تغییر دهید.
  4. Tekla به صورت لحظه‌ای تغییرات را اعمال و نمایش می‌دهد.

5-2# یافتن اشیای مرتبط

یافتن اشیای مرتبط از روش های بهینه سازی مدل تکلا

کاربرد آن انتخاب سریع قطعاتی است که به یک آبجکت خاص مرتبط هستند، مثل اجزای یک اسمبلی یا اتصالات.

روش انجام:

  1. قطعه یا اسمبلی را انتخاب کنید.
  2. از منوی راست ‌کلیک گزینه Find Related Objects را انتخاب کنید.
  3. Tekla تمام قطعات مرتبط را انتخاب می‌کند.

6-2# قفل مختصات

قفل مختصات

کاربرد آن جلوگیری از جا به جایی ناخواسته قطعات است.

روش انجام:

  1. قطعه را انتخاب و گزینه Lock Coordinates را فعال کنید.
  2. حالا هرگونه حرکت یا ویرایش مختصات بدون باز کردن قفل غیرممکن است.

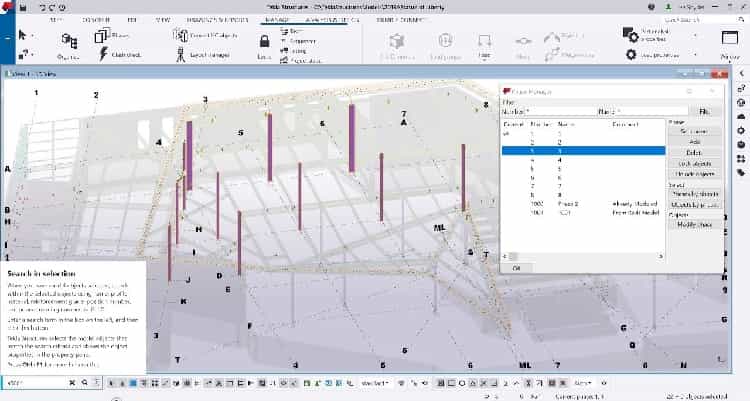

7-2# نوار جستجو

نوار جستجو

کاربرد آن پیدا کردن سریع آبجکت‌ها، نماها، مونتاژها و گزارش‌ها در مدل‌های بزرگ است.

روش انجام:

  1. از کلید ترکیبی Ctrl+F یا استفاده از نوار جستجو در پنجره مدل استفاده کنید.
  2. با وارد کردن نام یا ویژگی قطعه، Tekla آن را پیدا می‌کند.

8-2# همپوشانی ترسیم در مدل

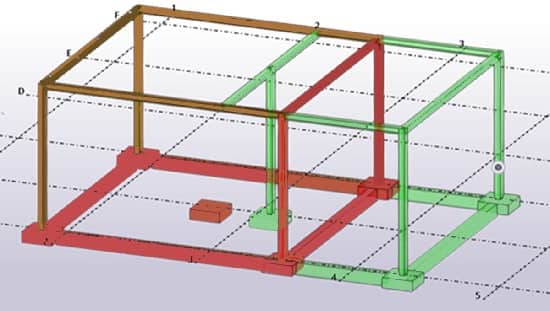

همپوشانی ترسیم در مدل

کاربرد آن نمایش قطعات یا اجزا به صورت همپوشان برای بررسی تداخل‌ها یا اطمینان از صحت اتصال‌ها قبل از ایجاد نقشه است.

روش انجام:

  1. در مدل، گزینه نمایش همپوشانی را فعال کنید.
  2. Tekla اجزا را با رنگ‌ها یا خطوط متفاوت نشان می‌دهد تا تشخیص تداخل‌ها آسان شود.

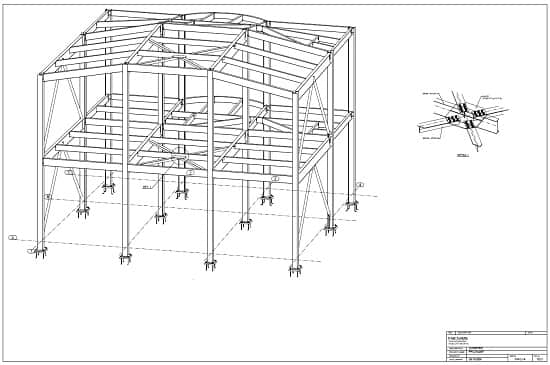

9-2# نمای اصلی روی نقشه

نمای اصلی روی نقشه

کاربرد آن تعیین نما (Plan, Elevation, Section) به عنوان نمای اصلی در نقشه است.

روش انجام:

  1. در پنجره نقشه، نمای مورد نظر را انتخاب و به عنوان Main View تعریف کنید.
  2. تمام جزئیات اندازه‌ گذاری و نشانه‌ گذاری‌ها نسبت به این نما تنظیم می‌شوند.

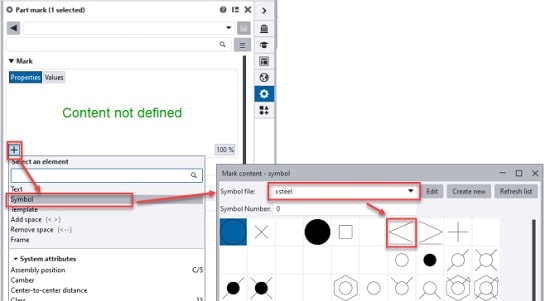

10-2# درج نمادها و کاراکترها در متن

درج نمادها و کاراکترها در متن

کاربرد آن اضافه کردن علائم فنی، شماره قطعه، علامت جوش یا سایر نمادهای استاندارد در نقشه است.

روش انجام:

  1. در بخش Annotation، نماد یا کاراکتر مورد نظر را انتخاب کنید.
  2. آن را در متن یا کنار ابعاد قرار دهید.

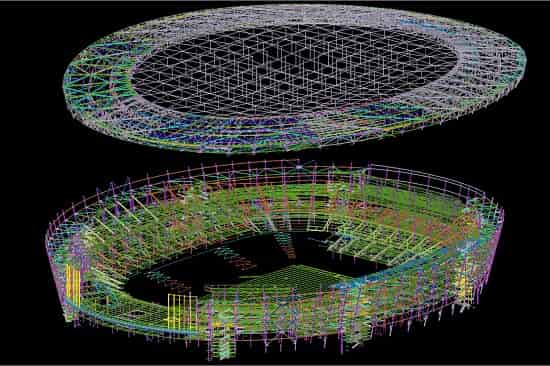

11-2# بهینه‌ سازی عملکرد مدل

بهینه‌ سازی عملکرد مدل

کاربرد آن حفظ سرعت بالا و جلوگیری از کند شدن مدل در پروژه‌های بزرگ است.

روش‌ها:

  1. کاهش تعداد نمایش جزئیات غیرضروری (مثل پیچ و مهره‌های ریز در نمایش عمومی)
  2. استفاده از Level of Detail مناسب برای نماها
  3. پاک‌ سازی مدل از قطعات موقت یا غیرضروری
  4. مدیریت کارآمد مدل‌های مرجع
این را هم ببینید
مدلسازی پل با تکلا چگونه انجام می شود؟

3# بهینه سازی مدل تکلا: سخت افزار

بهینه‌سازی مدل تکلا سخت افزار

در این بخش به بررسی بهینه سازی مدل تکلا در رابطه با سخت افزار می‌پردازیم.

به همین منظور از راهنمای سخت ‌افزار Tekla Structural Designer 2025 از سایت پشتیبانی Tekla استفاده کرده ایم.

1-3# مشخصات سیستم برای عملکرد بهینه

مشخصات سیستم برای عملکرد بهینه

  • پردازنده (CPU)
  • چند‌ هسته‌‎ای (Multi-core): حداقل مجموعه‌ای از سری Intel i5 یا معادل آن از AMD یا Xeon

پیشنهاد می‌شود که قدرتمندترین پردازنده ‌ای که امکان تهیه آن را دارید، انتخاب شود.

  • حافظه (RAM)
  • حداقل ۱۶ گیگابایت
  • برای پروژه‌های سنگین‌تر، حداقل ۳۲ گیگابایت
  • نیازمندی حافظه به شدت وابسته به پیچیدگی مدل
  • سیستم‌عامل (OS)
  • Microsoft Windows 11 ۶۴ بیتی
  • Microsoft Windows 10 ۶۴ بیتی

سیستم‌ عامل باید آخرین بسته‌های به ‌روزرسانی (Service Packs) را نصب کرده باشد.

  • کارت گرافیک (Graphics)
  • رزولوشن حداقل ۱۶۰۰×۹۰۰ پیکسل، ترجیحاً ۱۹۲۰×۱۰۸۰ یا بالاتر
  • حداقل ۱ گیگابایت حافظه اختصاصی (VRAM)

Tekla Structural Designer از موتور گرافیکی سوم‌ شخص HOOPS Visualize استفاده می‌کند.

باید ویژگی‌های DirectX یا OpenGL کارت شما با نسخه‌های HOOPS سازگار باشند؛ توصیه می‌شود از کارت گرافیک مجزا استفاده شده و مطمئن شوید، تنظیمات سیستم NVIDIA برای استفاده از کارت گرافیک اختصاصی و نه گرافیک مجتمع فعال باشد.

  • فضای دیسک
  • حداقل ۱ گیگابایت فضای خالی برای نصب اولیه

فضای واقعی مورد نیاز در طول کار به شدت به حجم و پیچیدگی فایل‌های مدل بستگی دارد.

  • اتصال اینترنت:
    • برای دسترسی به سرویس‌های آنلاین و برخی مستندات، اتصال فعال اینترنت لازم است.
    • سرویس مجوز (License Service)
    • نیازمند Tekla Structural License Service نسخه ۶.۰ یا بالاتر است.
    • اگر از سیستم مجوز نصب‌ شده در محل استفاده می‌کنید، Sentinel RMS نسخه ۱۰.۱ را نیز شامل می‌شود.
    • توصیه می‌شود آخرین نسخه این سرویس روی سرور نصب شود تا با نسخه‌های نرم ‌افزار سازگار باشد.

2-3# محیط‌های آزمایش شده

محیط‌های آزمایش شده

  • پشتیبانی و تست شده در ویندوز ۱۱ ،۶۴-بیتی
  • همچنین ویندوز ۱۰، ۶۴-بیتی تا زمان پایان پشتیبانی

سایر نسخه‌های ویندوز توسط این نرم‌ افزار پشتیبانی نمی‌شوند.

چنانچه برای شما امکان تهیه حداقل سخت‌ افزار توصیه‌ شده وجود دارد، در پروژه‌های معمولی و متوسط، Tekla Structural Designer بدون مشکل اجرا خواهد شد؛ اما برای پروژه‌های پیچیده‌تر و مدل‌های سنگین، حتماً پیشنهاد می‌شود به ظرفیت‌های بالاتری مثل CPU قوی‌تر یا حافظه ۳۲ گیگابایت فکر کنید.

درباره نویسنده : فریبا صالح

فریبا صالح
فریبا صالح هستم، کارشناسی ارشد اقتصاد محض از دانشگاه اصفهان و علاقه‌مند به تولید محتوا در حوزه های مختلف.

نظرتون درباره این مقاله چیه؟
ما رو راهنمایی کنید تا اون رو کامل تر کنیم و نواقصش رو رفع کنیم.
توی بخش دیدگاه ها منتظر پیشنهادهای فوق العاده شما هستیم.

ارسال دیدگاه
