صنعت ساخت‌وساز به سرعت در حال تکامل است و تقاضا برای مهارت‌های پیشرفته و ابزارهای نوآورانه‌ای که کارایی و دقت را افزایش می‌دهند، روبه‌افزایش است.
مهندسان و طراحان اکنون برای مدیریت یکپارچه پروژه‌های پیچیده زیرساختی به فناوری پیشرفته متکی هستند.
در میان ابزارهای فراوان موجود، AutoCAD Civil 3D به عنوان یک ابزار متحول‌کننده برای متخصصان نقشه برداری شناخته می‌شود.
سیویل تری دی، یک نرم‌افزار قدرتمند است که به متخصصان نقشه بردار اجازه می‌دهد تا به ساده‌سازی طراحی، انجام تجزیه و تحلیل و ایجاد اسناد کمک کرده و اجرای کلی پروژه را روان‌تر و بدون خطا انجام دهند.
این نرم‌افزار ویژگی‌های پیشرفته‌ای را برای بهینه‌سازی گردش کار، از توسعه زمین گرفته تا برنامه‌ریزی حمل و نقل، ارائه می‌دهد که با توجه به این ویژگی‌ها بازه کاربرد سیویل تری دی در نقشه برداری، وسعت قابل توجهی دارد.
در این مقاله با بررسی نرم افزار سیویل تری دی، ویژگی‌های آن را مورد بحث قرار می‌دهیم و کاربرد سیویل تری دی در نقشه برداری را بررسی می‌کنیم.

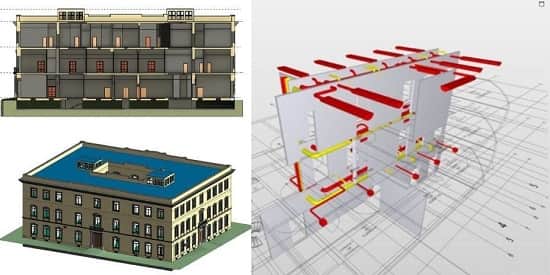

1# اتوکد سیویل تری دی چیست؟
Autodesk AutoCAD Civil 3D یک ابزار تخصصی طراحی و مستندسازی برای مهندسان نقشه بردار و متخصصان زیرساخت است.
اتوکد سیویل تری دی یک راهکار منحصر به فرد برای نقشه برداران زمین و مهندسان عمران ارائه می‌دهد تا در یک محیط نرم‌افزاری واحد برای تکمیل پروژه‌های توسعه زمین کار کنند.
کاربرد سیویل تری دی در نقشه برداری موارد مختلفی را شامل می‌شود.
این نرم‌افزار با ایجاد مدل‌های سه‌بعدی هوشمند برای پروژه‌های توسعه زمین، حمل و نقل و آب کمک می‌کند و با ویژگی‌های پویا، به کاربران این امکان را می‌دهد که سطوح را تجزیه و تحلیل کرده، جاده‌ها را طراحی کنند و اسناد ساختمانی را به طور یکپارچه تولید نمایند.
این نرم‌افزار با خودکارسازی گردش کار، کاهش خطاها و بهبود کارایی در اجرای پروژه، دقت را افزایش می‌دهد.
نرم‌افزار Autodesk AutoCAD Civil 3D همچنین با BIM ادغام می‌شود و امکان همکاری و مدیریت بهتر داده‌ها را فراهم می‌کند.
برای توسعه سایت و یا برای زیرساخت‌های بزرگ، این نرم‌افزار یک راه‌حل قدرتمند برای طراحی پروژه‌های هوشمندانه‌تر و پایدارتر است.

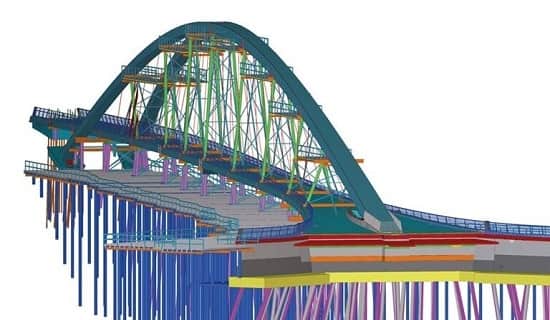

2# ویژگی‌های کلیدی اتوکد سیویل تری‌دی
همانطور که گفتیم کاربرد سیویل تری دی در نقشه برداری موارد گوناگونی را شامل می‌شود که در انجام آنها ویژگی‌های پیشرفته‌ای مورد استفاده قرار می‌گیرند.
این ویژگی‌های سیویل تری دی برای ساده‌سازی وظایف مهندس نقشه بردار طراحی شده‌اند و از طراحی گرفته تا مستندسازی، به بهبود دقت، کارایی و همکاری در پروژه کمک می‌کنند.
برخی از ویژگی‌های کلیدی نرم‌افزار اتوکد سیویل تری دی به شرح زیر می‌باشند:
1-2# مدل‌سازی سه‌بعدی سریع
با نرم‌افزار سیویل تری دی، مهندسان نقشه بردار می‌توانند مدل‌های پویایی ایجاد کنند که فوراً با تغییرات طراحی سازگار می‌شوند.
این ویژگی، دقت در مدل‌سازی سطح، طراحی جاده و درجه‌بندی سایت را بهبود می‌بخشد.
این امر به تجسم پروژه‌ها در یک زمینه واقعی قبل از اجرا کمک می‌کند.
2-2# ادغام یکپارچه داده‌ها
این نرم‌افزار با GIS و BIM ادغام می‌شود و به مهندسان اجازه می‌دهد تا با داده‌های جغرافیایی دنیای واقعی کار کنند.
این امر تصمیم‌گیری و برنامه‌ریزی بهتر پروژه را، به ویژه برای پروژه‌های زیرساختی در مقیاس بزرگ،تضمین می‌کند.
همچنین همکاری بین تیم‌هایی که روی جنبه‌های مختلف یک پروژه کار می‌کنند را بهبود می‌بخشد.
3-2# قابلیت‌های طراحی پارامتریک
عناصر طراحی در اتوکد سیویل تری دی پویا هستند، به این معنی که هرگونه اصلاح، اجزای مرتبط را به طور خودکار به‌روزرسانی می‌کند.
این ویژگی، ثبات را در طول چرخه عمر پروژه تضمین می‌کند.
این امر اتوماسیون گردش کار را افزایش داده و به حفظ دقت طراحی کمک می‌کند.
4-2# طراحی پیشرفته راهرو
طراحی جاده و بزرگراه با ابزارهایقدرتمند مدل‌سازی راهرو کارآمدتر می‌شود.
نرم افزار سیویل تری دی، مهندسان نقشه بردار را قادر می‌سازد تا تقاطع‌ها، ترازها و پروفیل‌ها را با دقت طراحی کنند.
این ویژگی، برنامه‌ریزی حمل و نقل و اجرای ساخت و ساز روان‌تر را تضمین می‌کند.
5-2# ابزارهای همکاری پیشرفته
این نرم‌افزار از گردش‌های کاری مبتنی بر ابر پشتیبانی می‌کند و کار همزمان روی پروژه‌ها را برای تیم‌ها آسان می‌کند.
مهندسان نقشه بردار می‌توانند به‌روزرسانی‌های طراحی را در زمان واقعی به اشتراک بگذارند، شکاف‌های ارتباطی را کاهش دهند و هماهنگی یکپارچه را تضمین کنند.
بیشتر موارد کاربرد سیویل تری دی در نقشه برداری، اغلب شامل تکنیک‌های همکاری برای بهبود کارایی کار تیمی است.
6-2# قابلیت همکاری
نرم‌افزار سیویل تری دی از واردات، صادرات و پیوند با فرمت‌های CAD رایج، از جمله IFC، پشتیبانی می‌کند و با داده‌های Esri ArcGIS و Bentley ارتباط برقرار می‌کند.

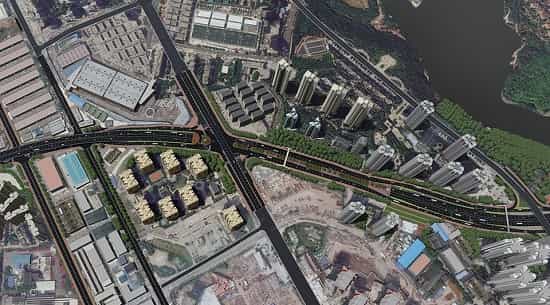

3# کاربرد سیویل تری دی در نقشه برداری
سیویل تری دی یک نرم افزار کاربردی است که در تمامی زمینه‌های عمرانی کاربرد دارد.
یکی از این زمینه‌ها نقشه برداری می‌باشد.
از جمله موارد کاربرد سیویل تری دی در نقشه برداری می‌توان به موارد زیر اشاره کرد.
هر کدام از این موارد کاربردی از ابزارهایی مختلفی که در این نرم افزار وجود دارد استفاده می‌کنند و ویژگی‌های خاصی را ارائه می‌دهند:
1-3# مدل‌سازی سطح
این کاربرد سیویل تری دی در نقشه برداری شامل ایجاد، ویرایش و تجزیه و تحلیل سطوح مختلف از داده می‌باشد.
- در این کاربرد با استفاده از ابزارهای سطح می‌توانید، سطوحی متشکل از ترکیبی از نقاط، خطوط شکست، مرزها و خطوط تراز با پشتیبانی از سطوح TIN ،Grid ،Cropped و Corridor ایجاد کنید.
- از مجموعه‌ای از نقاط به‌دست‌آمده توسط اسکنرها و سایر فناوری‌ها برای ایجاد بازنمایی‌هایی از شرایط و ساختارهای موجود استفاده کنید.
داده‌های نقطه‌ای را برای تولید یک مدل سه‌بعدی به Civil 3D وارد کنید. - با ابزارهای ویرایشی که ویرایش‌هایی را به تعریف سطح به عنوان عملیات ویرایشی اضافه می‌کنند، کار کنید.
- با استفاده از ماسک‌های سطحی به عنوان گونه‌ای از ابزار نمایشی، قسمت‌هایی از یک سطح را مسدود کرده و از نمایش آنها جلوگیری کنید یا با استفاده از یک ماده رندر مشخص، بخشی از سطح را رندر کنید.
- تجزیه و تحلیل‌های مربوط به سطح، از جمله خطوط تراز، جهت‌ها، ارتفاعات، شیب‌ها، فلش‌های شیب، حوضه‌های آبخیز و مسیر قطرات آب را انجام دهید.
- نحوه جریان آب در امتداد و خارج از سطح را تجزیه و تحلیل کنید تا اهداف زهکشی و حوزه‌های آبخیز را بهتر تعیین کنید.
- از داشبورد حجم‌ها برای محاسبه و تحلیل سطوح حجمی و نواحی محدود شده درون آن سطوح استفاده کنید.
- با مقایسه دو سطح (مثلاً سطح موجود و سطح طراحی)، حجم خاک‌برداری یا خاکریزی را محاسبه کنید.
برای تحلیل دقیق حجم‌ها، می‌توانید از دستور Volume Dashboard استفاده نمایید.

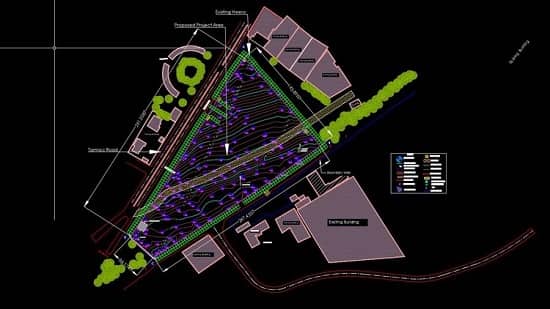

2-3# مدل‌سازی زمین
ایجاد مدل‌های دیجیتالی جامع از توپوگرافی زمین برای مطالعاتی مانند امکان‌سنجی کاربری زمین، برنامه‌ریزی سیستم حمل و نقل و شبیه‌سازی جریان آب یکی دیگر از موارد کاربرد سیویل تری دی در نقشه برداری می‌باشد.
موارد ارائه شده در این عملیات به صورت زیر هستند:
- ترسیم خودکار خطوط تراز، شبکه‌های ارتفاعی و نمادهای استاندارد نقشه‌برداری (مانند درختان، ساختمان‌ها)
- تنظیم استایل‌های نمایش (Styles) برای شخصی‌سازی نقشه‌ها
- تولید جداول مختصات، لیست نقاط و گزارش‌های حجمی با استفاده از ابزار Report Manager
- خروجی گیری در قالب فایل‌های PDF ،Excel یا AutoCAD
3-3# مدل‌سازی شبکه‌های لوله
با استفاده از ابزارهای هیدرولیک و هیدرولوژی در نرم افزار سیویل تری دی می‌توان انجام وظایف مدیریت آب‌های سطحی، از جمله طراحی فاضلاب‌های سطحی، تجزیه و تحلیل حوزه آبخیز، مدل‌سازی حوضچه‌های نگهداری آب و تجزیه و تحلیل آبگذر، کانال و ورودی آب را بررسی کرد.
از جمله کاربرد سیویل تری دی در نقشه برداری این مورد، می‌توان به موارد زیر اشاره کرد:
- ترسیم مدل‌های دوبعدی و سه‌بعدی سیستم‌های تأسیساتی مانند فاضلاب‌های سطحی، فاضلاب‌های بهداشتی و موارد دیگر
- مدل‌سازی سیستم‌های فاضلاب شهری و بهداشتی. تجزیه و تحلیل شبکه‌ها برای تغییر اندازه لوله‌ها، تنظیم مجدد معکوس‌ها و محاسبه انرژی و خطوط تراز هیدرولیکی طبق استانداردهای HEC-22
- ادغام تجزیه و تحلیل آب‌های سطحی و فاضلاب در طول برنامه‌ریزی و طراحی سیستم‌های زهکشی شهری، فاضلاب‌های سطحی و بهداشتی
- تولید مدل‌های سه‌بعدی از شبکه‌های فشار، مانند سیستم‌های انتقال آب
(برای این کار می‌توانید طراحی سه‌بعدی افقی و عمودی شبکه‌های فشار را ترسیم کنید. بخش‌های لوله با انحنای خمیده را مدل‌سازی کنید و از بررسی‌های طراحی و عمق برای رعایت استانداردهای پروژه استفاده کنید.) - انجام وظایف مدیریت آب‌های سطحی، از جمله طراحی فاضلاب سطحی. ت
- عریف مسیرهای خط لوله، بهینه‌سازی شده با تجزیه و تحلیل هیدرولیک یا هیدرولوژی
4-3# مدل‌سازی راهرو
در این فرایند استخراج خطوط ویژگی راهرو برای ایجاد اشیا درجه‌بندی یا سایر پروژه‌های طراحی انجام می‌گردد.
استخراج خطوط ویژگی می‌تواند به طور همزمان، انتخاب تک‌تک یا با انتخاب زیرمجموعه‌ای در یک ناحیه راهرو یا یک چندضلعی صورت پذیرد.
این کاربرد سیویل تری دی در نقشه برداری را می‌توانید در موارد زیر استفاده نمایید:
- مدل‌های راهرو را برای طرح‌هایی مانند جاده‌های مسکونی، جدول‌ها و پیاده‌روها، جوی‌های آب در یک بخش فرعی و طراحی پارکینگ ایجاد کنید.
- مدل‌های کریدور پویا و غنی از داده برای بزرگراه‌ها و جاده‌ها ایجاد کنید.
مدل‌های کریدور مسیر ریلی بسازید که شامل طرح‌هایی برای سوئیچ‌ها، سوزن‌ها و محاسبات شیب مسیر می‌شود. - مدل‌های سه‌بعدی پویا و انعطاف‌پذیر از راهروهای جاده‌ای ایجاد کنید.
رانندگی در راهرو را شبیه‌سازی کنید و فاصله دید و تحلیل تأثیر را به‌صورت بصری ارزیابی کنید. - با استفاده از مدل سازی راهرو می‌توانید طراحی، بهینه‌سازی و مستندسازی پروژه‌های شبکه جاده‌ای و پل‌سازی را تسریع کنید و با یک رویکرد هوشمند مبتنی بر مدل برای مدل‌سازی سطح و راهرو، طرح‌بندی زهکشی و تولید نقشه‌ها کار کنید.
- از اطلاعات مصالح برای ایجاد گزارش‌هایی برای احجام در امتداد یک مسیر، مقایسه سطوح طراحی و موجود زمین و برداشت مقادیر استفاده کنید.
- مدل‌های پویا از تقاطع‌های سه‌طرفه (T شکل) یا چهارطرفه ایجاد کنید.
میدان‌ها را طبق استانداردهایی که با جاده‌های موجود یا برنامه‌ریزی‌شده ترکیب می‌شوند، مدل‌سازی کنید. - تولید مونتاژ را برای مدل طراحی راهروی خود خودکار کنید.
تا تشخیص آسیاب و روکش را بهینه کرده و هزینه‌ها را در مقابل عملکرد متعادل کنید. - میدان‌ها را طبق استانداردهای تعریف‌شده مدل‌سازی کنید.
میدان‌های خود را بر اساس مدل‌های راهروی موجود بسازید که این امر باعث می‌شود طرح شما هنگام ایجاد تغییرات در ترازبندی راهرو، به طور خودکار به‌روزرسانی شود. - از تحلیل مسیر جاروبی برای برنامه‌ریزی سرعت و ارزیابی انطباق با استانداردهای ایمنی استفاده کنید.
مسیرهای وسایل نقلیه را با انیمیشن‌های دوبعدی یا سه‌بعدی با استفاده از زوایای مختلف دوربین، متحرک‌سازی کنید.

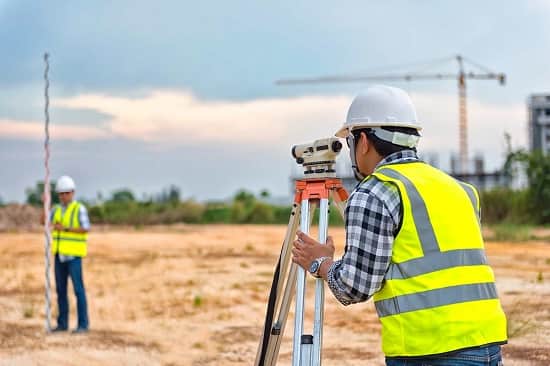

5-3# طراحی ریل
یکی دیگر از موارد کاربرد سیویل تری دی در نقشه برداری استفاده در طراحی و نقشه برداری ریل می‌باشد.
از جمله مزایایی که این نرم افزار در این مورد ارائه می‌دهد می‌توان به مدل‌سازی و تحلیل پروژه‌های ریلی با کارایی بیشتر، افزایش سرعت برنامه‌ریزی، طراحی و تحویل ایستگاه‌های حمل و نقل و شبکه‌های ریلی و انجام مدل‌سازی دقیق و مستندسازی دارایی‌های شبکه ریلی را یاد کرد.
عملیات انجام شده در این فرایند می‌تواند شامل موارد زیر باشد:
- با استفاده از نرم افزار سیویل تری دی می‌توانید از ترازبندی ریل برای ایجاد خطوط ریلی با ایستگاه‌بندی مشترک بر اساس تلرانس‌های مشخص شده که با تغییرات در هندسه، پروفیل و شیب ریل مادر تنظیم می‌شوند، استفاده کنید.
- بر اساس کتابخانه‌ای از انواع زبانه‌ها و متقاطع که می‌توانید ویرایش، حذف یا تکمیل کنید، سوزن‌های اتصال برای ترازهای شاخه‌ای و سوئیچ‌های متقاطع که ترازهای موازی را به هم متصل می‌کنند، طراحی کنید.
- مدل‌های سه‌بعدی راهروی راه‌آهن شامل ترازها، پروفیل‌ها و مونتاژها را بسازید.
طرح‌هایی برای سوئیچ‌ها، سوزن‌ها، سکوها و محاسبات مربوط به شیب‌راهه را در آن بگنجانید. - طراحی لبه‌های سکو برای ریل سبک یا سنگین را با استفاده از زیر مونتاژهای سکوهای تکی یا دوتایی با لبه سکو که به‌صورت پویا در امتداد مسیر به‌روزرسانی کنید.
- از مصالح و اطلاعات مقطعی یا پروفیل، برای ایجاد گزارش‌هایی برای احجام در امتداد یک تراز، مقایسه سطوح طراحی و موجودیت زمین و برآورد کمیت استفاده کنید.

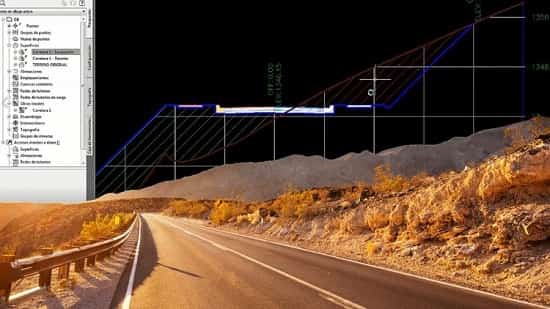

6-3# مدل‌سازی ژئوتکنیکی
تجسم و تجزیه و تحلیل داده‌های ژئوتکنیکی در این کاربرد سیویل تر دی در نقشه برداری انجام می‌پذیرد.
بعد از این کار می‌توانید از آن داده‌ها مستقیماً در مدل طراحی Civil 3D استفاده کنید.
نرم‌افزار سیویل تری دی با ابزارهای مدل‌سازی و درجه‌بندی سطح خود، به برنامه‌ریزی مکان‌های مسکونی، تجاری و صنعتی کمک می‌کند.
مهندسان می‌توانند زمین را تجزیه و تحلیل کرده، عملیات خاکی را بهینه کنند و نقشه‌های درجه‌بندی متعادل ایجاد نمایند.

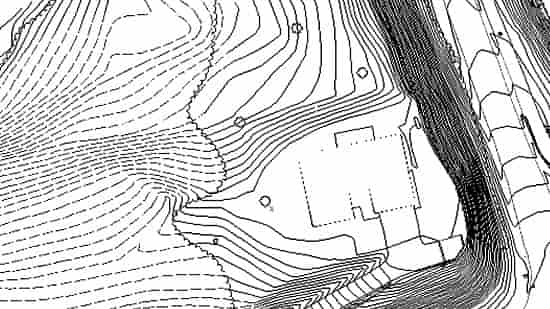

7-3# کنترل کیفیت و خطایابی
علاوه بر موارد گفته شده، یکی دیگر از موارد کاربرد سیویل تری دی در نقشه برداری بررسی خطاهای داده‌ها و اعتبار سنجی مدل‌ها می‌باشد.
از ابزارهای مورد استفاده در این فرایند می‌توان موارد زیر را یاد کرد:
- ابزار Audit برای شناسایی نقاط با مختصات نامعتبر (NaN) یا خطوط شکسته
- استفاده از Query Builder برای فیلتر کردن داده‌های ناسازگار
- تحلیل سطوح با ابزار Analyze Surface برای شناسایی نواحی با شیب غیرمجاز یا ارتفاع‌های غیرمنطقی

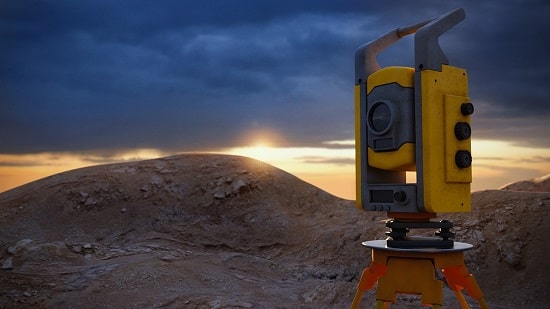

4# مزایای اتوکد سیویل تری دی برای نقشه برداران
اتوکد سیویل تری دی به طور گسترده در صنعت مهندسی نقشه برداری و برای طراحی و مدیریت پروژه‌های زیربنایی مورد استفاده قرار می‌گیرد.
این نرم‌افزار ابزارهای پیشرفته طراحی را ارائه می‌دهد که به متخصصان کمک می‌کند تا کارآمدتر کار کنند و گردش کار پروژه را بهبود بخشند.
در اینجا دلیل ضروری بودن این نرم‌افزار برای کارشناسان نقشه بردار آمده است.
1-4# طراحی بهتر پروژه
با نرم‌افزار AutoCAD Civil 3D، مهندسان می‌توانند طرح‌های پویا و مبتنی بر داده ایجاد کنند که هنگام ایجاد تغییرات، به طور خودکار به‌روزرسانی می‌شوند.
این امر کار دستی را کاهش می‌دهد، خطاها را به حداقل می‌رساند و دقت طراحی بیشتری را تضمین می‌کند.
این مورد یکی از مهم‌ترین موارد کاربرد سیویل تری دی در نقشه برداری به حساب می‌آید.
2-4# طراحی بهبود یافته جاده‌ها و بزرگراه‌ها
سیویل تری دی برای پروژه‌های حمل و نقل، ابزارهای تخصصی برای ترازبندی جاده‌ها، تقاطع‌ها و مدل‌سازی راهروها ارائه می‌دهد که با این ابزارها، مهندسان نقشه بردار می‌توانند شبکه‌های جاده‌ای ایمن و کارآمد را با رعایت استانداردهای صنعتی طراحی کنند.
3-4# همکاری یکپارچه بین تیم‌ها
پروژه‌های مهندسی شامل همکاری چندین متخصص با یکدیگر است.
نرم‌افزار سیویل تری دی، امکان همکاری در لحظه را فراهم می‌کند و تیم‌ها را قادر می‌سازد تا به‌روزرسانی‌های طراحی را به اشتراک بگذارند، اختلافات را کاهش دهند و اجرای روان پروژه را تضمین کنند.
4-4# درجه‌بندی کارآمد و مدل‌سازی زمین
مدل‌سازی زمین‌ها و طراحی نقشه‌های درجه‌بندی با نرم افزار سیویل تری دی یکپارچه است.
این نرم‌افزار ابزارهای پیشرفته‌ای برای تجزیه و تحلیل شیب‌ها، ارتفاعات و تغییرات سطح ارائه می‌دهد و پروژه‌های توسعه زمین را کارآمدتر و دقیق‌تر می‌کند.
5-4# مستندات دقیق و جزئی
مستندسازی دقیق در مهندسی نقشه برداری بسیار مهم است.
ابزارهای نرم افزار سیویل تری دی، گزارش‌های دقیق، نقشه‌های ساخت و ساز و مقادیر مصالح را تولید می‌کند و تضمین می‌نماید که تمام داده‌های پروژه به خوبی سازماندهی شده و تفسیر آنها آسان است.
سخن آخر
اتوکد سیویل تری دی یک نرم‌افزار کاربردی قدرتمند است که به دلیل توانایی‌اش در ارائه یک راه‌حل جامع برای طراحی و مدیریت پروژه‌های مهندسی، به طور گسترده در صنعت مهندسی نقشه برداری مورد استفاده قرار می‌گیرد.
این نرم افزار، ابزاری کارآمد است که مهندسان و طراحان را قادر می‌سازد تا مدل‌های سه‌بعدی از پروژه‌های خود ایجاد کنند که می‌توانند برای تجسم، تجزیه و تحلیل و اهداف شبیه‌سازی مورد استفاده قرار گیرند.
این نرم‌افزار شامل طیف وسیعی از ویژگی‌ها و ابزارها است، ویژگی‌ها و ابزارهای آن، مهندسان و طراحان را قادر می‌سازد تا طرح‌های دقیق و کارآمد ایجاد کرده، با اعضای تیم و ذی‌نفعان همکاری کنند و مفاهیم و طرح‌های پروژه را به طور مؤثر منتقل کنند.
علاوه بر این، کاربرد سیویل تری دی در نقشه برداری و برای ادغام منابع داده مختلف و ایجاد مدل‌های سه‌بعدی از پروژه‌ها، آن را به ابزاری ارزشمند برای صنعت مهندسی نقشه برداری تبدیل کرده است.
