گزارش گیری در تکلا چگونه انجام می شود؟

در عرصه پویای مهندسی و طراحی ساختمان، دقت، کارایی و نوآوری حرف اول را می‌زنند.

در این عصر دیجیتال که هر جنبه‌ای از زندگی ما با فناوری درهم‌ تنیده شده است، صنعت ساختمان در خط مقدم تحول قرار دارد و با راهکارهای پیچیده‌ای مانند نرم‌افزار Tekla به پیش می‌رود.

نرم‌افزار تکلا صرفاً یک برنامه نرم‌افزاری نیست؛ بلکه سنگ بنای مهندسی سازه و طراحی معماری مدرن است.

این نرم افزار با ابزارهای قدرتمند و رابط کاربری بصری خود، انقلابی در شیوه مفهوم‌سازی، برنامه‌ریزی و اجرای پروژه‌های ساختمانی توسط متخصصان ایجاد کرده است.

یکی از قابلیت‌های این نرم افزار، مبحث گزارش گیری در تکلا می‌باشد که داده‌های تحلیلی نرم افزار را در قالب گزارش‌های قابل درک توسط مهندسان و معماران تولید کرده و در اختیار آن‌ها قرار می‌دهد.

گزارش گیری در تکلا امری مهم می‌باشد که با جزئیاتی همراه است.

در این مقاله با بررسی روند گزارش گیری در تکلا، جزئیات مربوط به گزارش در تکلا را مورد بحث قرار خواهیم داد.

1# مقدمه‌ای بر نرم‌افزار تکلا

Tekla Structures یک نرم‌افزار قدرتمند BIM است که به طور خاص برای مهندسی سازه، جزئیات و مدیریت ساخت و ساز طراحی شده است.

نرم‌افزار Tekla که توسط Trimble توسعه داده شده است، مجموعه‌ای جامع از ابزارها و ویژگی‌هایی را ارائه می‌دهد که کاربران را قادر می‌سازد مدل‌های سه‌بعدی سازه‌ها را با دقت و کارایی بی‌نظیر ایجاد، تجزیه و تحلیل و مدیریت کنند.

با توجه به این قابلیت‌ها نرم‌افزار Tekla به ابزاری ضروری برای معماران، مهندسان و متخصصان ساخت و ساز در سراسر جهان تبدیل شده است.

از مفهوم‌سازی اولیه تا ساخت و ساز، Tekla Structures کل گردش کار را ساده می‌کند، همکاری را تسهیل می‌کند، خطاها را به حداقل می‌رساند و تحویل پروژه را بهینه می‌کند.

چه در حال کار بر روی پروژه‌های مسکونی در مقیاس کوچک باشید و چه در حال توسعه‌های تجاری در مقیاس بزرگ، قابلیت‌هایی همچون گزارش گیری در تکلا، به کاربران این امکان را می‌دهد که هر جنبه‌ای از طرح‌های خود را تجسم، شبیه‌سازی و بهینه کنند و بالاترین سطح کیفیت و دقت را در طول فرایند ساخت و ساز تضمین کنند.

2# گزارش گیری در تکلا

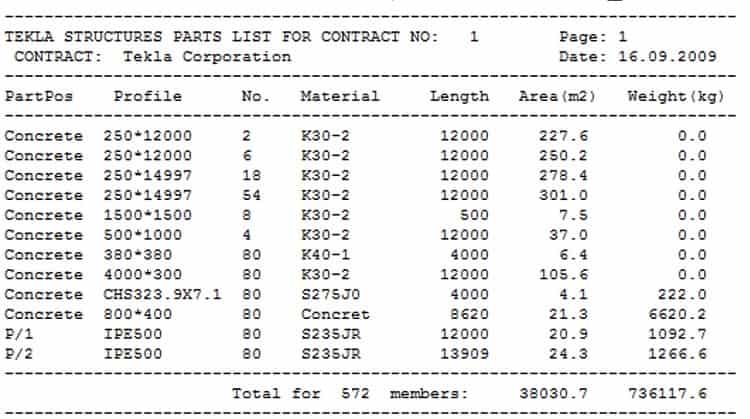

گزارش تکلا، خروجی ساختاریافته‌ای است که از داده‌های مدل شما در تکلا استراکچرز تولید می‌شود.

خروجی فعالیت گزارش گیری در تکلا، شامل طیف گسترده‌ای از جزئیات پروژه مانند مقادیر، مصالح، میلگرد، لیست پیچ و مهره، لیست قطعات، نقشه‌های مونتاژ و موارد دیگر می‌شود.

به طور کلی گزارش گیری برای موارد زیر حیاتی هستند:

• انتقال داده‌های مدل به تیم‌های ساخت و ساز
• اطمینان از سازگاری کامل اطلاعات در هر جز
• ایجاد اسناد قابل چاپ برای سفارش‌های خرید، لیست‌های حمل و نقل و برنامه‌ریزی سایت ساخت و ساز

اگر بخواهید یک لیست برش یا یک خروجی کامل قابل درک برای کارگران میدانی صادر کنید، تسلط بر گزارش گیری در تکلا، به معنای گردش کار روان‌تر و خطاهای کمتر است.

برای استفاده بهتر از اطلاعات، شما می‌توانید از اطلاعات موجود در مدل‌های  Tekla Structures گزارش تهیه کنید.

این نرم افزار گزارش‌ها را مستقیماً از پایگاه داده مدل ایجاد می‌کند، بنابراین اطلاعات همیشه دقیق هستند.

گزارش‌ها می‌توانند حاوی اطلاعاتی در مورد قطعات انتخاب شده یا کل مدل باشند.

تکلا استراکچرز شامل تعداد زیادی قالب گزارش استاندارد است.

شما می‌توانید در روند گزارش گیری در تکلا، از قالب‌های گزارش استاندارد نیز استفاده کنید و از ویرایشگر قالب برای تغییر قالب‌های گزارش موجود یا ایجاد قالب‌های جدید متناسب با نیازهای خود استفاده نمایید.

توجه داشته باشید که گزارش‌ها با تغییر مدل به طور خودکار به‌روزرسانی نمی‌شوند، شما باید گزارش‌ها را از نو ایجاد کنید.

بسته به گردش کار شما، انواع مختلفی از گزارش‌ها در Tekla Structures موجود است:

• گزارش‌های میلگرد: برای جزئیات مربوط به مقادیر و طرح‌بندی میلگردهای تقویتی
• لیست پیچ و مهره و قطعات: بست‌های مسیر و طول برش مواد
• گزارش‌های مونتاژ: مستندسازی جوش‌ها، قطعات فرعی و اجزای تو در تو
• گزارش‌های سفارشی: فیلدها، فیلترها و قالب‌های انتخاب شده توسط کاربر برای پروژه

هر نوع گزارش بر اساس الگوی خاص خود است که نحوه قالب‌بندی ردیف‌ها، متن و فیلدهای مقداری را کنترل می‌کند.

برای مثال، یک گزارش خلاصه ممکن است قطعات را بر اساس نوع جز گروه‌بندی کند، در حالی که یک گزارش تفصیلی شامل هر ردیف به همراه ویژگی‌های مرتبط خواهد بود.

3# انجام عملیات گزارش گیری در تکلا

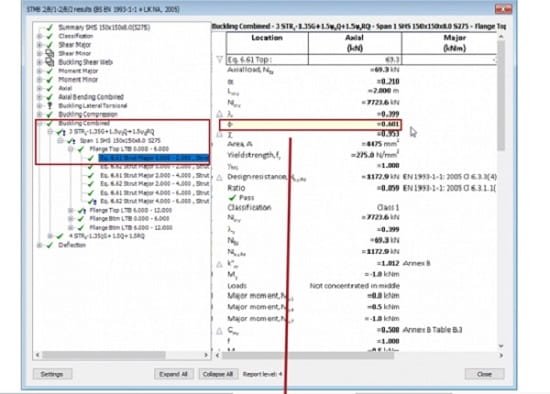

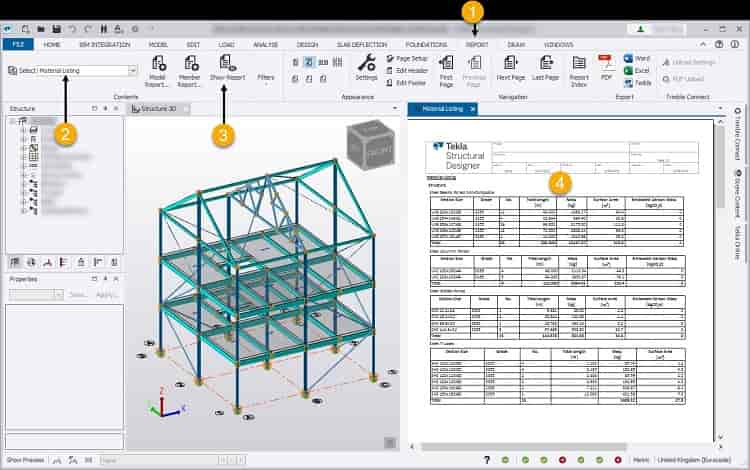

نرم‌افزار Tekla Structural Designer دو نوع گزارش ارائه می‌دهد: گزارش‌های مدل (برای کل یا بخشی از مدل که فیلتر شده است) و گزارش‌های اعضا (برای عناصر منفرد).

گزارش‌های مدل دارای سبک‌های استانداردی هستند که از طریق نوار گزارش‌ها جایی که می‌توانید سبک‌های جدید را انتخاب، اصلاح یا ایجاد کنید، قابل دسترسی هستند.

گزارش‌های اعضا همچنین دارای سبک‌های استانداردی هستند که از طریق نوار قابل تنظیم هستند و یک سبک فعال برای هر نوع عضو دارند.

برای گزارش گیری در تکلا، شما می‌توانید اطلاعات مربوط به کل مدل یا فقط اشیا مدل انتخاب شده را در گزارش بگنجانید.

Tekla Structures به طور خودکار مجموعه‌ها و اشیا دیگر مرتبط را انتخاب می‌کند.

همچنین شما می‌توانید گزارشی از چندین نقشه که شامل اشیا مدل مورد نظر هستند، ایجاد کنید.

علاوه بر این، می‌توانید لیستی از مجموعه‌ها یا گزارشی از قطعات موجود در مجموعه‌ها تهیه کنید.

اگر الگوی گزارش دارای ساختار مجموعه تو در تو باشد، Tekla Structures هنگام مشاهده یا چاپ گزارش، سلسله مراتب مجموعه را در گزارش نمایش می‌دهد.

برای استفاده در شرایط مختلف بر حسب نیاز، شما می‌توانید گزارش‌ها را در قالب‌های مختلفی مانند xsr ،html ،csv و PDF ایجاد کنید.

همچنین می‌توانید از Tekla Structures بخواهید که تمام گزارش‌های html را در یک مرورگر وب باز کند.

به طور پیش‌فرض، تمام گزارش‌ها در یک کادر محاوره‌ای جدید در پنجره Tekla Structures نمایش داده می‌شوند.

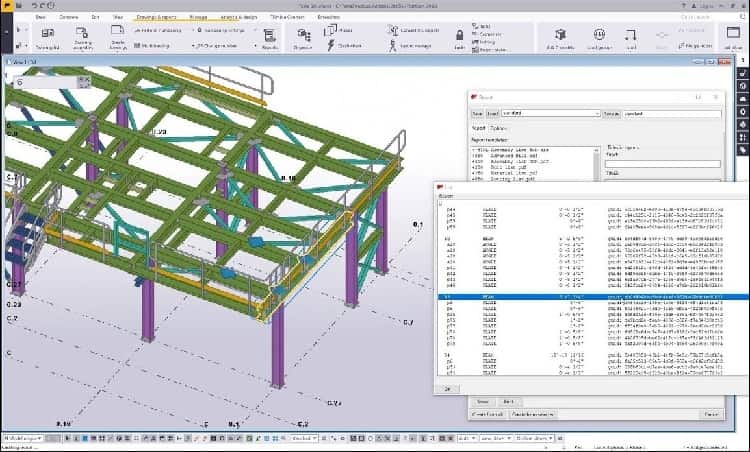

ابزار گزارش‌گیری در تکلا  در تب «نقشه‌ها و گزارش‌ها»  قرار دارد.

برای ایجاد گزارش از کل مدل یا اشیا انتخاب شده در Tekla Structures، مراحل زیر را دنبال کنید:

• مدل را باز کنید.
• در صورت نیاز، مدل را شماره گذاری کنید. شما می‌توانید بدون شماره‌گذاری مدل نیز، گزارش ایجاد کنید.
  این قابلیت زمانی مفید است که نیاز به تهیه گزارش‌های پیش‌نویس از مدل‌های بزرگ چندکاربره دارید.
  همچنان در صورت به‌روز نبودن شماره‌گذاری، Tekla Structures به شما هشدار می‌دهد.
• در برگه «نقشه‌ها و گزارش‌ها»، روی «گزارش‌ها» کلیک کنید.
• تنظیمات نمایش را در برگه گزینه‌ها تعریف کنید، یا تنظیماتی را که حاوی تنظیمات نمایش مورد نظر هستند، بارگذاری نمایید.
  در این مرحله از گزارش گیری در تکلا شما می‌توانید انتخاب کنید که گزارش را در یک پنجره محاوره‌ای یا در یک نمایشگر مرتبط مشاهده کنید و همچنین می‌توانید انتخاب کنید که آیا گزارش پس از ایجاد نمایش داده شود یا خیر.

توصیه می‌کنیم گزینه‌های نمایش را روی مواردی که بیشتر استفاده می‌کنید تنظیم نمایید و با کلیک روی دکمه ذخیره در بالا، تنظیمات را در فایل تنظیمات standard ذخیره کنید.

همچنین می‌توانید با استفاده از گزینه ذخیره به عنوان، تنظیمات را در فایل دیگری ذخیره کنید.

• یک الگوی گزارش از لیست الگوهای گزارش انتخاب کنید.
  وقتی یک الگو را انتخاب کردید، می‌توانید نام الگو و قالب الگو را در کادر گزارش فایل مشاهده کنید.
• در قسمت عناوین گزارش‌ها، عناوین گزارش مورد نظر را وارد کنید.
• در کادر نام، می‌توانید نام فایل گزارش را تغییر دهید و پوشه‌ای را که می‌خواهید گزارش در آن ذخیره شود، انتخاب کنید.
  به طور پیش‌فرض، گزارش‌ها در پوشه \Reports در زیر پوشه model ذخیره می‌شوند.
• اگر بخواهید گزارشی از کل مدل ایجاد کنید، در این مرحله باید با استفاده از سوئیچ‌ها و فیلترهای انتخاب مناسب، اشیایی را که می‌خواهید در گزارش بگنجانید، انتخاب کنید.
  برای انجام این کار در گزارش گیری در تکلا، یکی از موارد زیر را انجام دهید:
  • برای اجرای گزارش روی کل مدل، روی «ایجاد از همه» کلیک کنید.
  • برای اجرای گزارش روی اشیا مدل انتخاب شده، روی «create» کلیک کنید.

Tekla Structures گزارش را طبق تنظیماتی که شما تعریف کرده‌اید، ایجاد می‌کند و در صورت انتخاب نمایش، آن را نمایش می‌دهد.

پس از ایجاد، گزارش شما می‌تواند ذخیره شود، به اشتراک گذاشته شود، چاپ شود یا حتی برای ذی‌نفعان ایمیل شود. (نتیجه، در زمان صرفه‌جویی می‌شود و جریان اطلاعات بهبود می‌یابد.)

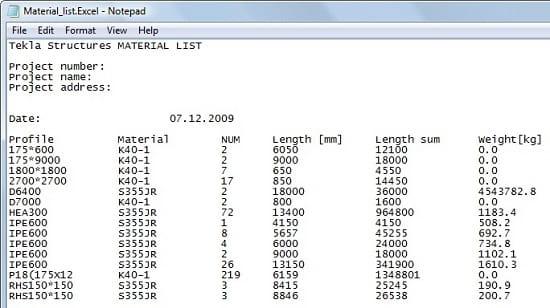

در همین راستا، برای  دسترسی به اطلاعات حاصل از گزارش گیری در تکلا، شما می‌توانید هر گزارش را به اکسل صادر کنید.

این کار زمانی مفید است که می‌خواهید داده‌ها را بیشتر دستکاری کنید، آن را با ذی‌نفعان به اشتراک بگذارید یا آن را با سیستم‌های تدارکات یا ERP ادغام کنید.

در اینجا نحوه انجام آن آمده است:

1. طبق معمول یک گزارش ایجاد کنید.
2. در منوی کشویی فرمت خروجی، اکسل را انتخاب کنید.
3. نام فایل و محل پوشه خود را تعریف کنید.
4. روی ایجاد گزارش‌ها کلیک کنید.

پس از باز شدن در اکسل، گزارش ساختار ردیف‌ها و فیلدها را حفظ می‌کند و به کاربران امکان فیلتر کردن، مرتب‌سازی و انجام محاسبات را می‌دهد.

همچنین می‌توانید قالب‌بندی شرطی را اعمال کرده و نمودار ایجاد کنید یا داده‌ها را برای تجزیه و تحلیل سطح بالا، محور (pivot) نمایید.

4# قالب گزارش در تکلا

قالب گزارش، ستون فقرات هر گزارش Tekla است.

این قالب، طرح‌بندی، محتوا و رفتار فایل گزارش را کنترل می‌کند.

اساساً ترکیبی از منطق و طراحی است. ساختار  گزارش در تکلا معمولاً شامل موارد زیر است:

• سرصفحه: عنوان گزارش و فراداده‌های اولیه را نشان می‌دهد.
• ساختار ردیف: تعریف می‌کند که چه فیلدهایی و به چه ترتیبی نمایش داده شوند.
  فیلدهای مقداری: داده‌های زنده را از مدل استخراج می‌کند.
• پاورقی: جمع کل، شماره صفحه و بخش‌های مربوط به امضاِ اختیاری را ارائه می‌دهد.

سیستم قالب‌بندی امکان منطق شرطی، گروه‌بندی، جمع کل و متن قالب‌بندی‌شدن را فراهم می‌کند.

بنابراین می‌توانید قالب‌های گزارش پیچیده؛ اما خوانا متناسب با نیازهای پروژه خود بسازید.

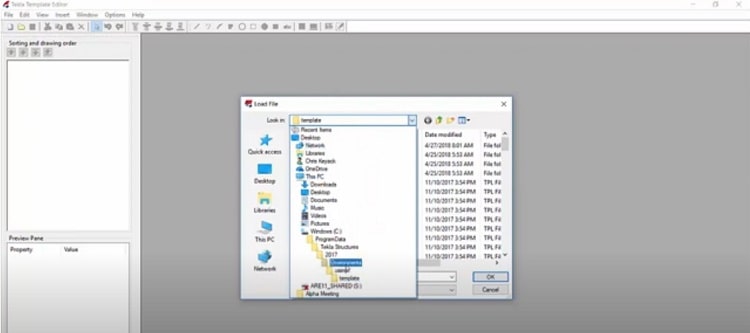

همچنین شما می‌توانید با استفاده از ویرایشگر الگو (که در نسخه‌های قدیمی‌تر با نام ابزار نویسنده نیز شناخته می‌شد) یک الگوی پیش‌فرض را تغییر دهید یا یک الگوی جدید بسازید.

لازم به توضیح است که در گزارش‌گیری در تکلا، فیلدهای مقداری، محل‌های ذخیره‌سازی داده‌های زنده هستند که مقادیر مدل را به گزارش وارد می‌کنند. مثال‌ها عبارت‌اند از:

1. • پروفیل: شکل و اندازه یک قطعه
   • جنس: نوع فولاد یا بتن
   • EBAR_SIZE: قطر میلگردهای تقویتی
   • ASSEMBLY_POS: تعداد موقعیت‌های اسمبلی

این فیلدها از ویژگی‌هایی که در مدل اعمال کرده‌اید، نگاشت می‌شوند.

می‌توانید ویژگی‌های سفارشی مانند PAINT_COLOR یا BOLT_TYPE نیز تعریف کنید.

برای افزودن یک فیلد مقدار به الگوی خود، کافی است فیلد را با استفاده از ویرایشگر الگو درون ردیف وارد کنید.

سیستم هنگام تولید گزارش، به طور خودکار اطلاعات صحیح را وارد می‌کند.

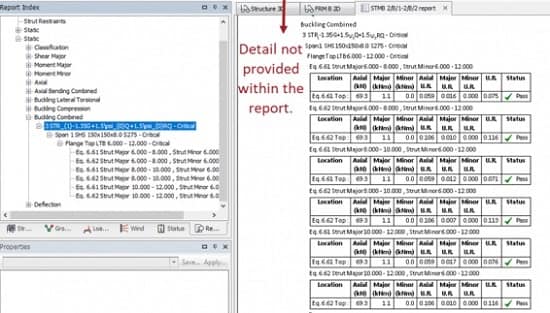

5# سفارشی سازی در  گزارش گیری در تکلا

سفارشی‌سازی، کلید کاربردی و از نظر بصری جذاب کردن گزارش Tekla شماست.

برای سفارشی کردن روند گزارش گیری در تکلا می‌توانید تغییرات زیادی را در قسمت‌های مختلف گزارش خود بسته به سلیقه و نیاز خود اعمال کنید.

از جمله این تغییرات  در بخش‌های مختلف گزارش تکلا، می‌توان به موارد زیر  اشاره کرد:

• سربرگ صفحه: این قسمت شامل عناوین گزارش، نام پروژه، شماره صفحه و لوگوها می‌شود.
  برای سفارشی سازی، می‌توانید در قالب، سرصفحه تعریف کنید و فونت‌ها، ترازبندی‌ها و حاشیه‌ها را اعمال کنید.
• ردیف‌ها: بخش سطر جایی است که داده‌ها تکرار می‌شوند.
  برای گزارش گیری در تکلا، شما هر فیلدی را که باید برای هر شیء ظاهر شود، تعریف کنید.
  جهت سفارشی سازی، می‌توانید منطقی مانند موارد زیر را اعمال کنید:
  • «فقط ردیف‌های میلگرد را در صورتی نشان دهید که قطر > ۱۲ میلی‌متر باشد.»
  • «ردیف‌ها را بر اساس جنس و سپس بر اساس پروفیل گروه‌بندی کنید.»
• متن: برای سفارشی سازی در متن گزارش، تکلا به شما امکان می‌دهد متن را با استفاده از حروف پررنگ، کج، حاشیه و حتی رنگ‌ها قالب‌بندی کنید.
  این به برجسته کردن اطلاعات کلیدی یا جدا کردن بخش‌های داده از نظر بصری کمک می‌کند.

همه این موارد را می‌توان از طریق ویرایشگر قالب پیکربندی کرد و به شما کنترل کامل طرح گزارش‌دهی‌تان را می‌دهد.

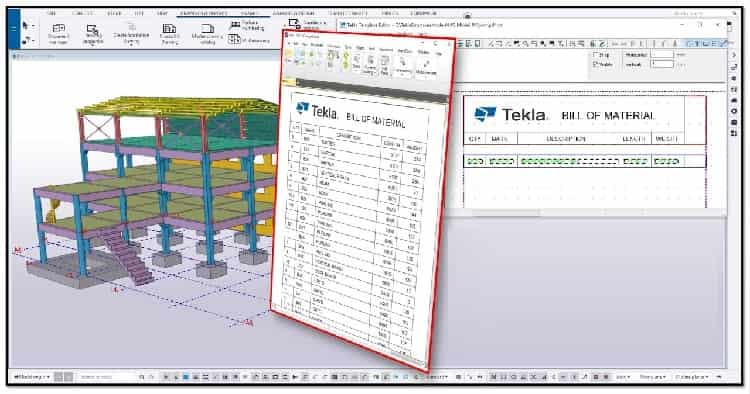

6# بهترین شیوه‌ها برای مدیریت فایل‌ها و پوشه‌های گزارش

برای ساده‌سازی گردش کار گزارش خود، این بهترین شیوه‌ها را دنبال کنید:

• از یک پوشه مشترک برای قالب‌ها استفاده کنید، تا همه کاربران از یک منبع واحد استفاده کنند.
• با اضافه کردن شماره نسخه در نام فایل‌ها، نسخه فایل‌های قالب خود را کنترل کنید.
• قالب‌ها را در زیرپوشه‌هایی مانند /Rebar/ ،/Steel/ و /Custom/ سازماندهی کنید.
• برای جلوگیری از از دست دادن ویرایش‌ها، مرتباً از پوشه قالب خود نسخه پشتیبان تهیه کنید.
• همچنین تعریف قراردادهای نام‌گذاری مانند موارد زیر مفید است:
  • خلاصه میلگردها (Rebar_Summary_v1.tpl)
  • جزئیات لیست پیچ و مهره نسخه ۳tpl
  • قالب گزارش سفارشی tpl

این امر، پیدا کردن و مدیریت قالب‌ها را به خصوص در پروژه‌های بزرگ بسیار آسان‌تر می‌کند.

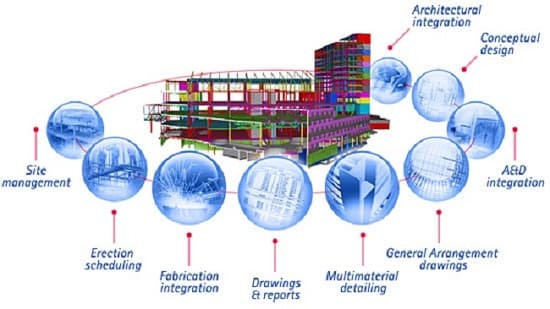

7# منابع کمکی برای گزارش‌گیری تکلا و قالب‌ها

حتی مدل‌سازان ماهر و هماهنگ‌کنندگان BIM گاهی اوقات برای گزارش گیری در تکلا، رفع خطاهای میدانی یا سفارشی‌سازی یک الگوی گزارش جدید به کمک نیاز دارند.

خوشبختانه، منابع قابل اعتمادی برای پشتیبانی از نیازهای گزارش گیری تکلا برای  شما در دسترس است.

در اینجا برخی از بهترین گزینه‌ها آورده شده است:

• ReportingGuru : اگر به دنبال پشتیبانی تخصصی و عملی در زمینه گزارش‌های سفارشی Tekla، استخراج داده‌های میدانی یا ساخت قالب‌های گزارش حرفه‌ای برای مدل‌سازی سازه‌های فولادی، بتنی یا میلگرد هستید، ReportingGuru خدمات سفارشی ارائه می‌دهد.
  تیم آنها می‌تواند به شما در صرفه‌جویی در زمان و حذف خطاهای گزارش‌دهی کمک کند.
  این خدمات برای سازندگان، پیمانکاران و طراحان جزئیات که با مدل‌های پیچیده Tekla Structures کار می‌کنند، ایده‌آل است.
• کمک کاربر Tekla: پورتال رسمی کمک از Trimble، مستندات گام به گام در مورد همه چیز، از اضافه کردن فیلدهای مقدار گرفته تا پیکربندی سرصفحه‌های صفحه و منطق ردیف، ارائه می‌دهد. این پورتال، همچنین شامل الگوهای نمونه و مقالات آموزشی برای ایجاد گزارش است.
• انجمن گفتگوی Tekla: یک انجمن آنلاین مفید که در آن کاربران سؤال می‌پرسند، مشکلات را حل می‌کنند و بهترین شیوه‌ها را برای قالب‌های سفارشی و منطق گزارش به اشتراک می‌گذارند.
• یوتیوب و وبینارها: تریمبل و متخصصان این صنعت اغلب آموزش‌هایی در مورد قالب‌بندی گزارش، پیوند دادن ویژگی‌های مدل و خروجی گرفتن به اکسل به اشتراک می‌گذارند.

چه در حال عیب‌یابی یک مشکل قالب‌بندی باشید و چه در حال طراحی یک گزارش ساخت چند صفحه‌ای جدید، این منابع (و پشتیبانی حرفه‌ای در صورت نیاز) به شما کمک می‌کنند تا از گردش کار گزارش گیری تکلا خود نهایت استفاده را ببرید.

سخن آخر

نرم‌افزار Tekla به عنوان ابزاری محوری در چشم‌انداز ساخت‌وساز مدرن، انقلابی در نحوه مفهوم‌سازی، طراحی و اجرای پروژه‌های مهندسی سازه ایجاد کرده است.

رابط کاربری بصری، ویژگی‌های قوی و ادغام یکپارچه‌ی آن با BIM، کارایی، دقت و همکاری را در صنعت افزایش داده است.

این نرم‌افزار به مهندسان، معماران و پیمانکاران این قدرت را می‌دهد تا گردش کار را ساده‌سازی کنند، خطاها را کاهش دهند و پروژه‌ها را در زمان و بودجه تعیین‌شده تحویل دهند.

اهمیت آن فراتر از نرم‌افزار صرف است؛ این نرم‌افزار نشان‌دهنده تغییر به سمت یک رویکرد متصل‌تر و داده‌محورتر به ساخت‌وساز است.

در راستای قابلیت‌های مفید و کاربردی، تکلا استراکچرز از یک سیستم قالب گزارش داخلی قدرتمند استفاده می‌کند که داده‌های مدل را می‌خواند و آن را مطابق با منطق قالب از پیش تعریف‌شده، خروجی می‌دهد.

این قالب‌ها به صورت فایل‌های . pt یا .tpl ذخیره می‌شوند و طرح‌بندی، فیلدها و قالب گزارش را تعریف می‌کنند.

تمامی این قابلیت‌ها برای کاربری بهتر و آسان‌تر نرم افزار تکلا بوده که مهندسان را برای استفاده بیشتر از این نرم افزار روز به روز ترغیب می‌کند.
