اسکریپت نویسی با تکلا چگونه است؟

تکلا استراکچرز یک نرم‌افزار مدل‌سازی سه‌بعدی پیشرو است که توسط صنعت ساخت‌وساز برای طراحی و جزئیات سازه‌های فولادی و بتنی استفاده می‌شود.

فرایندهای ساخت فولاد معمولاً شامل چندین مرحله پیچیده، از طراحی و جزئیات گرفته تا ساخت و نصب واقعی، هستند.

این گردش‌های کاری می‌توانند زمان‌بر، پرزحمت و مستعد خطا باشند که منجر به تأخیر، افزایش هزینه و دوباره‌کاری می‌شود.

علاوه بر این، اگر مدل BIM از قبل تولید شده باشد، اصلاحات در طرح اصلی می‌تواند فرایند را به طور قابل ‌توجهی پیچیده کند.

یکی از قابلیت‌های کلیدی تکلا برای حل این مشکل، اسکریپت نویس با تکلا و رابط برنامه‌نویسی کاربردی (API) باز آن است که توسعه‌دهندگان را قادر می‌سازد تا برنامه‌های سفارشی را به‌طور یکپارچه با نرم‌افزار بسازند.

این مقاله به بررسی اسکریپت نویسی با تکلا توسط Open API پرداخته و نحوه استفاده از آن برای سفارشی‌سازی Tekla Structures و بهینه‌سازی فرایندهای ساخت‌وساز را موردبحث قرار می‌دهد.

1# اسکریپت نویسی با تکلا

اسکریپت‌نویسی با تکلا به استفاده از ابزارهای برنامه‌نویسی یا اسکریپت‌ نویسی بصری برای خودکارسازی وظایف، سفارشی‌سازی گردش‌های کاری و گسترش قابلیت‌های نرم‌افزار، به‌ویژه تکلا استراکچرز و تکلا استراکچر دیزاینر، اشاره دارد.

این فرایند در سه روش زیر انجام می‌گردد که به‌ صورت زیر هستند:

1-1# اسکریپت نویسی بصری با Grasshopper

تکلا از طریق ادغام با گرس‌هاپر، قابلیت‌های اسکریپت‌ نویسی بصری را برای هر دو نرم‌افزار Tekla Structural Designer و Tekla Structures ارائه می‌دهد.

گرس‌هاپر یک پلتفرم اسکریپت‌ نویسی بصری است که بخشی از راینو، یک نرم‌افزار قدرتمند مدل‌سازی سه‌بعدی که به دلیل توانایی‌اش در ایجاد مدل‌های دقیق در هر مقیاسی، در صنایع مختلف محبوب است، می‌باشد.

اسکریپت نویسی بصری، با تنظیم بصری روابط منطقی و هندسی در یک نمودار، راهی برای ایجاد هندسه بر اساس داده‌های ورودی یا پارامترها ارائه می‌دهد.

این روش کار می‌تواند بسیار کارآمد و سازگار باشد.

هرگونه اطلاعات BIM را می‌توان همراه با هندسه اضافه یا به‌روز کرد و از یک مکان مرکزی مدیریت کرد.

اسکریپت‌نویسی بصری به مهندسان این امکان را می‌دهد تا از تمام قدرت طراحی پارامتریک – ساخت گردش‌های کاری سفارشی، خودکارسازی وظایف طراحی تکراری و مدیریت اشکال پیچیده – بهره‌مند شوند.

2-1# اسکریپت نویسی با رابط برنامه‌نویسی کاربردی متن‌باز

تکلا استراکچرز یک رابط برنامه‌نویسی کاربردی (API) باز ارائه می‌دهد که به توسعه‌دهندگان اجازه می‌دهد تا با استفاده از زبان‌های دات‌نت مانند سی‌شارپ (C#) با نرم‌افزار تعامل برنامه‌نویسی داشته باشند.

این امر امکان ایجاد برنامه‌های سفارشی، ماکروها و یکپارچه‌سازی‌ها را برای خودکارسازی وظایف، مدیریت داده‌های مدل و توسعه ابزارهای تخصصی فراهم می‌کند.

3-1# اسکریپت نویسی با ماکروها

ماکروها و اسکریپت‌ها به‌عنوان یک فایل متنی ساده ذخیره می‌شوند و از برنامه اصلی تسلا کامپایل و اجرا می‌شوند.

نرم افزار تکلا به کاربران اجازه می‌دهد تا توالی اقدامات را به‌عنوان ماکرو ضبط کنند و در صورت نیاز کاربران می‌توانند از این ماکروها برای خودکارسازی وظایف تکراری استفاده کنند که این کار در زمان صرفه‌جویی کرده و ثبات در گردش کار را تضمین می‌نماید.

2# اسکریپت نویسی با تکلا توسط رابط برنامه‌نویسی کاربردی متن‌باز

قبل از اینکه نگاهی به رابط برنامه‌نویسی کاربردی باز تکلا استراکچرز (Tekla Structures Open API) بیندازیم، بیایید به خود مفهوم و اختصار Open API بپردازیم.

API مخفف “رابط برنامه‌نویسی کاربردی” است که برای تسهیل تعامل بین برنامه‌ها و ادغام آنها عمل می‌کند.

به عبارت ساده، API نوعی رابط بین برنامه‌های مختلف است.

رابط برنامه‌نویسی باز (Open API) یک رابط کاربری باز است که به توسعه‌دهنده امکان می‌دهد کدهای مختلف کتابخانه‌ها را مشاهده کرده و از آنها برای ادغام با برنامه‌های دیگر و توسعه نرم‌افزار و غیره استفاده کند.

استفاده از رابط‌های برنامه‌نویسی عمومی در اسکریپت نویسی با تکلا به شما امکان می‌دهد بدون انجام عملیات روتین مختلف، در زمان صرفه‌جویی کنید.

اگر به طور خاص Tekla Structures Open API را در نظر بگیریم، رابط برنامه‌نویسی کاربردی تکلا (Tekla Open API) یک رابط برنامه‌نویسی کاربردی است که به توسعه‌دهندگان اجازه می‌دهد تا با نرم‌افزار تکلا استراکچرز (Tekla Structures) تعامل داشته باشند.

همانطور که می‌دانیم، تکلا استراکچرز برای مدل‌سازی سه‌بعدی و جزئیات سازه‌های ساختمانی استفاده می‌شود و به‌طور گسترده در صنعت ساخت‌وساز مورد استفاده قرار می‌گیرد.

در راستای این فعالیت‌ها، این رابط برنامه‌نویسی کاربردی (API) طیف وسیعی از ابزارها و توابع را ارائه می‌دهد که به توسعه‌دهندگان اجازه می‌دهد فرآیندها را خودکارسازی کنند، با سایر ابزارهای نرم‌افزاری ادغام شوند و رفتار نرم‌افزار تکلا استراکچرز را سفارشی‌سازی کنند.

در Tekla برای سفارشی‌سازی با استفاده از Open API می‌توانیم از زبان‌های برنامه‌نویسی مانند C# استفاده کنیم و کارهای تکراری را خودکار کنیم.

با استفاده از  اسکریپت نویسی با تکلا توسط Open API، توسعه‌دهندگان می‌توانند:

• افزونه‌های سفارشی ایجاد کنند که قابلیت‌های جدیدی به Tekla Structures اضافه می‌کنند.
• با توسعه اسکریپت‌هایی که می‌توانند در Tekla Structures اجرا شوند، وظایف تکراری را خودکار کنید.
• ادغام نرم‌افزار Tekla Structures با سایر نرم‌افزارها را آسان‌تر کنند
• استخراج داده‌ها از Tekla Structures و استفاده از آنها در برنامه‌های دیگر را سهولت ببخشند.

از جمله موارد استفاده Open API می‌توان موارد زیر را یاد کرد:

1-2# ایجاد اتصالات و اجزای سفارشی

اتصالات و اجزای سفارشی می‌توانند فرایند ساخت را سریع‌تر کرده و کیفیت محصول نهایی را بهبود بخشند.

Tekla Open API به توسعه‌دهندگان اجازه می‌دهد تا این قطعات سفارشی را برای رفع نیازهای خاص پروژه ایجاد کنند.

این امر در مقایسه با ساخت دستی، باعث صرفه‌جویی در زمان و افزایش دقت می‌شود.

با خودکارسازی استفاده از این قطعات سفارشی، می‌توان جزئیات سازه‌ها را با کارایی بیشتری ترسیم کرد.

2-2# خودکارسازی ایجاد نقشه‌های ساخت

ایجاد نقشه‌های ساخت می‌تواند یک فرایند زمان‌بر به خصوص برای سازه‌های فولادی پیچیده باشد.

با Tekla Open API، می‌توان ایجاد نقشه‌های ساخت را خودکار نموده، در زمان صرفه‌جویی کرده و خطر خطا را کاهش داد.

با اسکریپت نویسی با تکلا، توسعه‌دهندگان می‌توانند افزونه‌های سفارشی ایجاد کنند که از Tekla Structures برای تولید نقشه‌های ساخت بر اساس قوانین از پیش تعریف شده و مشخصات طرح‌بندی استفاده می‌کنند.

این می‌تواند فرایند جزئیات را سرعت بخشد و زمان مورد نیاز برای ایجاد دستی نقشه‌ها را کاهش دهد.

3-2# ادغام Tekla Structures با تجهیزات ساخت

ادغام Tekla Structures با تجهیزات ساخت می‌تواند به ساده‌سازی فرایند ساخت کمک کند.

به‌ عنوان‌ مثال، توسعه‌دهندگان می‌توانند از اسکریپت نویسی با تکلا برای ایجاد افزونه‌های سفارشی استفاده کنند که به طور خودکار فایل‌های دستگاه CNC را برای برش و سوراخکاری اعضای فولادی تولید می‌کنند.

این امر نیاز به ورود دستی داده‌ها را از بین می‌برد و خطر خطا در فرایند ساخت را کاهش می‌دهد.

علاوه بر این، توسعه‌دهندگان می‌توانند از Tekla Open API برای ادغام Tekla Structures با سایر برنامه‌های نرم‌افزاری مورد استفاده در فرایند ساخت، مانند نرم‌افزار مدیریت موجودی و سیستم‌های ERP، استفاده کنند.

4-2# خودکارسازی ایجاد فهرست‌ها و گزارش‌های مواد

ایجاد فهرستی از مواد، بخش مهمی از فرایند ساخت است.

از این فهرست می‌توان برای تهیه گزارش‌هایی مانند فهرست مواد (BOM) که در سیستم‌های مختلفی مانند موجودی و مالی استفاده می‌شوند، استفاده کرد.

اسکریپت نویسی با تکلا باعث می‌شود تا بتوانیم این فهرست را به‌صورت خودکار تهیه کنیم که این منجر به صرفه‌جویی در زمان و کاهش اشتباهات می‌شود.

همچنین توسعه‌دهندگان می‌توانند ابزارهای ویژه‌ای بسازند که از Tekla Structures برای تهیه فهرست بر اساس قوانین و دستورالعمل‌های خاص استفاده می‌کنند.

این امر می‌تواند فرایند را سریع‌تر و دقیق‌تر کند.

5-2# قابلیت‌های توسعه‌یافته

رابط برنامه‌نویسی نرم‌افزار Tekla به ما این امکان را می‌دهد که قابلیت‌های Tekla Structures را فراتر از قابلیت‌های اولیه آن گسترش دهیم.

اگر به ابزارهای تحلیل تخصصی، ویژگی‌های گزارش‌دهی پیشرفته یا ابزارهای مدل‌سازی منحصر به فرد نیاز داشته باشید، می‌توانید با استفاده از رابط برنامه‌نویسی نرم‌افزار Tekla، راه‌حل‌های سفارشی را برای برآورده کردن نیازهای خاص خود توسعه دهید.

6-2# اتوماسیون BIM

مدل‌سازی اطلاعات ساختمان (BIM) بخش مهمی از پروژه‌های ساختمانی مدرن است.

با استفاده از اسکریپت نویسی در تکلا، می‌توانید فرآیندهای مرتبط با BIM، مانند تولید مدل‌های BIM، استخراج اطلاعات، مدیریت داده‌ها و خروجی گرفتن به فرمت‌های استاندارد صنعتی مانند IFC (کلاس‌های بنیاد صنعت)، را خودکار کنید.

7-2# استخراج داده‌ها و گزارش‌گیری

اگر نیاز به استخراج داده‌ها از Tekla Structures یا تولید گزارش‌های سفارشی دارید، خدمات Tekla API می‌تواند به شما کمک کند.

با استفاده از اسکریپت‌ها و ابزارهایی می‌توانید داده‌ها را از مدل‌های خوده استخراج کرده، آن را تجزیه و تحلیل کنید و گزارش‌های جامعی متناسب با نیازهای پروژه یا سازمان خود تولید نمایید.

3# روش اسکریپت نویسی با تکلا

نمونه‌های واقعی از پروژه‌های اسکریپت نویسی با Tekla Open API، کاربردهای عملی را نشان می‌دهند.

این کاربردها ممکن است شامل خودکارسازی تولید نقشه، گزارش‌های سفارشی و وظایف استخراج داده‌ها متناسب با نیازهای کاربر باشد.

Tekla Open API در درجه اول از زبان‌های C# و VB.NET که به طور گسترده برای اسکریپت‌نویسی استفاده می‌شوند، پشتیبانی می‌کند.

دانش این زبان‌ها، توانایی فرد را در تعامل مؤثر با Tekla API برای سفارشی‌سازی افزایش می‌دهد.

در همین راستا در ابتدا، نوشتن اسکریپت نیاز به آشنایی با مدل شی Tekla و روش‌های API دارد.

درک اولیه از نحوه دستکاری موجودیت‌های Tekla Structures برای ایجاد اسکریپت‌های معنادار ضروری است.

همچنین محیط توسعه خود را با انتخاب از بین گزینه‌های IDE مانند Visual Studio یا پلتفرم‌های مشابه پیکربندی کنید.

برای شروع توسعه برنامه‌های سفارشی، مطمئن شوید که منابع Tekla API به پروژه شما اضافه شده‌اند.

به طور پیش فرض، اسکریپت‌ها با استفاده از محیط توسعه یکپارچه “Microsoft Visual Studio” توسعه داده می‌شوند.

این محیط یک برنامه چند منظوره است که علاوه بر نوشتن معمول کد توسعه، می‌تواند به طور خودکار کد را تکمیل کرده، کامپایل کند و عناصر رابط گرافیکی برنامه آینده را ایجاد نماید که روند توسعه را ساده و سرعت می‌بخشد.

برای یک مرور کلی اسکریپت نویسی با تکلا، بیایید یک مثال کوتاه (بدون شرح کد) از فرایند توسعه ساده‌ترین برنامه برای ایجاد تیر در Tekla بزنیم.

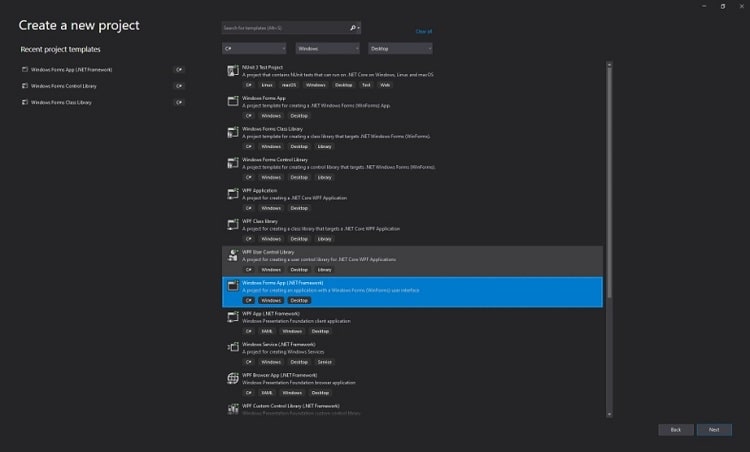

همه چیز با ایجاد یک پروژه شروع می‌شود.

از آنجایی که ما یک برنامه با رابط کاربری ایجاد خواهیم کرد، گزینه‌ای را برای ایجاد بر اساس Windows Forms (.NET Framework) انتخاب می‌کنیم.

سپس، پنجره‌ای از محیط کاری «ویژوال استودیو» برای ایجاد یک برنامه باز می‌شود که شامل موارد زیر است:

• کاوشگر راه‌حل (برای مشاهده فایل‌های کد و دستکاری آنها)
• ویژگی‌ها (برای مشاهده ویژگی‌های عناصر)

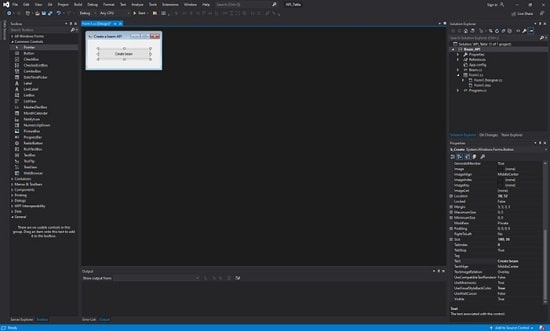

• جعبه ابزار (برای انتخاب عناصر رابط برنامه که باید ایجاد شوند.)
• پنجره ویرایشگر (برای توسعه رابط کاربری با دکمه‌ها و ویرایش بیشتر خود کد)

ابتدا، بیایید نام پنجره را در قسمت ویژگی‌ها «ایجاد یک رابط برنامه‌نویسی کاربردی» بگذاریم.

یک دکمه از جعبه ابزار اضافه کنید و نام آن را تعیین کنید.

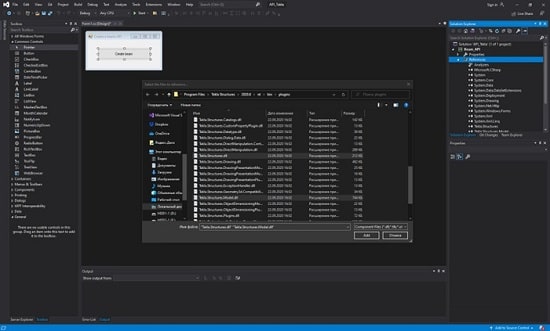

در این مرحله برای پیوند دادن برنامه توسعه داده شده به Tekla Structures، از طریق Solution Explorer ارجاعات لازم را به کتابخانه‌های Tekla اضافه کنید.

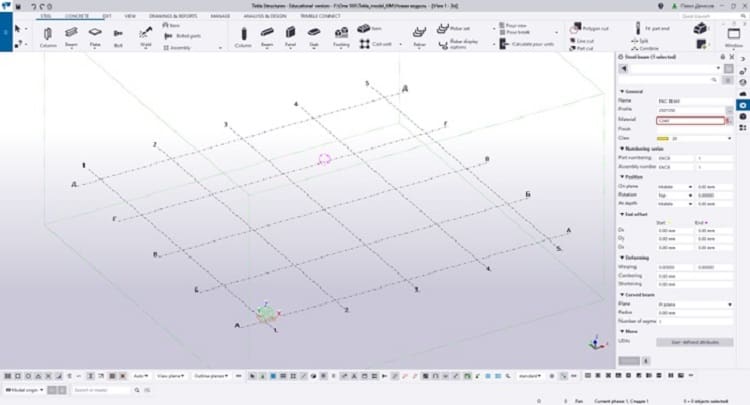

در مرحله بعد، خود Tekla Structures را اجرا کنید و یک مدل خالی جدید ایجاد کنید.

سپس، به ویژوال استودیو برگردید و روی رابط برنامه دوبار کلیک چپ کنید، پس از آن تب ویرایش کد رابط باز خواهد شد.

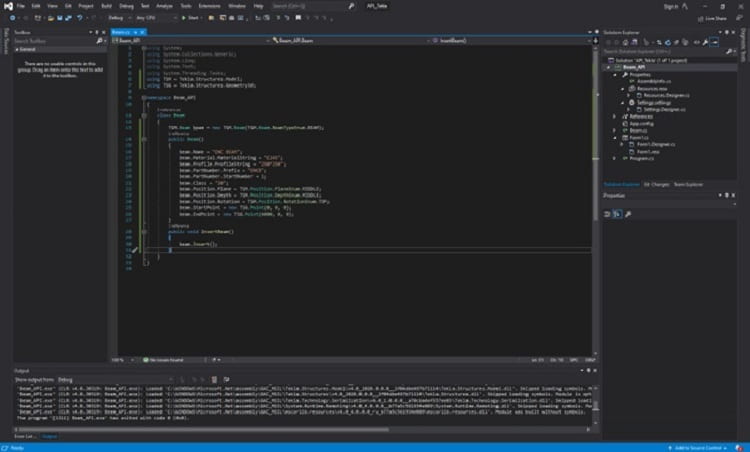

علاوه بر این، کد مربوط به ویژگی‌های تیر مانند اندازه پروفیل، جنس، پیشوند، کلاس و غیره را ویرایش کنید.

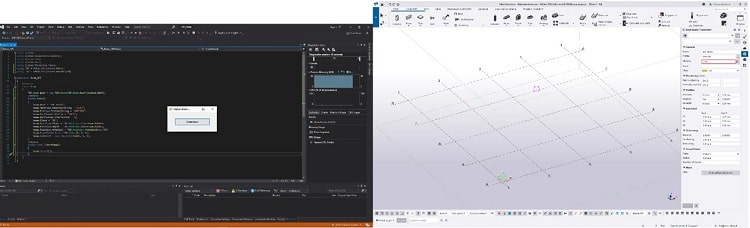

بعد از اینکه کل کد نوشته شد، برنامه را با استفاده از دکمه “شروع” در نوار منوی بالای ویژوال استودیو اجرا کنید و عملکرد آن را آزمایش کنید.

پنجره برنامه ایجاد شده ظاهر می‌شود، حالا به سراغ Tekla Structures می‌رویم.

سپس روی دکمه‌ی «ایجاد تیر» کلیک کنید تا یک تیر در پنجره‌ی ویرایشگر سه‌بعدی Tekla Structures ظاهر شود.

نحوه‌ی کار Open API به این صورت است که می‌توانید با استفاده از آن برنامه‌های مختلفی را برای نیازهای خود ایجاد کنید.

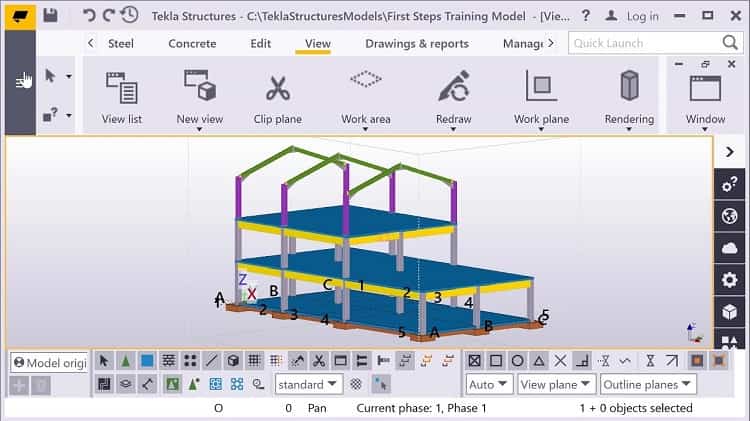

4# اهمیت اسکریپت نویسی با تکلا توسط Open API

Tekla Open API یک رابط برنامه‌نویسی کاربردی است که به توسعه‌دهندگان اجازه می‌دهد قابلیت‌های Tekla Structures، نرم‌افزاری برای مدل‌سازی اطلاعات ساختمان، را خودکارسازی و گسترش دهند.

این نرم‌افزار مجموعه‌ای از توابع را برای تعامل با مدل سه‌بعدی سازه و داده‌های مرتبط فراهم می‌کند.

اسکریپت نویسی با تکلا توسط Open API با فعال کردن خودکارسازی وظایف تکراری، گردش کار ساخت‌وساز را بهبود می‌بخشد که منجر به افزایش کارایی، دقت و بهره‌وری می‌شود.

این رابط، امکان ارائه راه‌حل‌های سفارشی که نیازهای خاص پروژه را برآورده می‌کنند، فراهم می‌کند و یک مزیت رقابتی ایجاد می‌نماید.

5# نقش اسکریپت نویسی با تکلا

اسکریپت نویسی با تکلا و توسط Open API، شما را قادر می‌سازد تا بسیاری از مسائل مربوط به خودکارسازی بسیاری از اقدامات تکراری را حل کنید و برنامه‌ها یا ابزارهایی ایجاد کنید که کار را تسریع می‌کنند.

همه اینها تأثیر مثبتی بر طراحی سازه‌های بتنی و فولادی خواهد داشت.

برای مثال هنگام طراحی محصولات بتن مسلح، اغلب لازم است که با استفاده از میلگردهایی با قطرهای مختلف، شبکه آرماتور ایجاد شود.

به طور پیش‌فرض، شما مجبور بودید یک شبکه را به‌صورت قطعه قطعه از میلگردهای با قطرهای یکسان ایجاد کنید و این قطعات را در یک مجموعه (یک شبکه مونتاژ شده) قرار دهید که به دلیل عدم سهولت، روند کار را کند می‌کند، در حالی که دقت ساخت را حفظ می‌نماید.

با  Open API، می‌توانید یک برنامه انعطاف‌پذیر به شرح زیر توسعه دهید که ایجاد شبکه آرماتور را ساده و سرعت می‌بخشد:

• یک صفحه آرماتور روی سازه انتخاب کنید، تعداد قطعات شبکه با قطرهای مختلف میلگرد را تعیین کنید و برای هر قطعه شبکه، قطرها و فاصله‌های مورد نیاز، درجه فولاد و سایر پارامترها را تعیین کنید، سپس ابعاد لایه‌های محافظ را تنظیم کنید و به محض آماده شدن، شبکه ایجاد می‌شود.
• علاوه بر این، می‌توانید بسته به نوع طراحی، یک برنامه برای ایجاد قطعات تعبیه‌ شده ایجاد کنید.
  به‌ عنوان‌ مثال، برای پنل‌های دیواری، به‌طوری‌که بتوانید مکان (مختصات یا مکان نسبت به قسمت دیگر) قطعه تعبیه‌ شده، نوع آن (طرح)، شکل برش بدنه بتنی (شکل پلاستیک و غیره) را تنظیم کنید، سپس، به محض آماده شدن، روی دکمه “Create New” کلیک کنید و قطعه تعبیه‌ شده بدون اقدامات و دستکاری‌های اضافی ظاهر می‌شود.

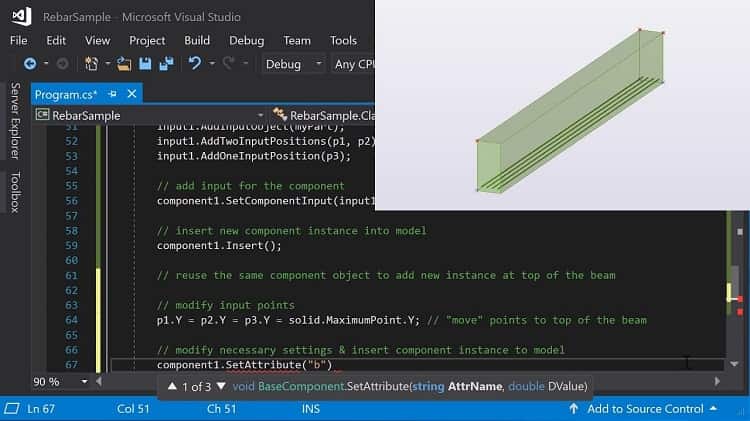

6# مزایای اسکریپت نویسی با تکلا توسط Open API

Tekla Open API  گردش کار ساخت و ساز را ساده کرده و خطرات خطا و دوباره کاری را به حداقل می‌رساند.

با استفاده از Tekla Open API، سازندگان فولاد می‌توانند ابزارهای طراحی، مدل‌سازی، تخمین، برنامه‌ریزی و تولید خود را در یک فرایند ساده ادغام کنند.

این امر امکان جزئیات، تخمین و تولید سریع‌تر و دقیق‌تر را حتی در صورت نیاز به تغییرات طراحی فراهم می‌کند.

از جمله مزایای اسکریپت نویسی با تکلا می‌توان به موارد زیر اشاره کرد:

• کاهش چشمگیر زمان اجرا را ممکن می‌سازد و همکاری یکپارچه‌ای را بین کاربران در هر پروژه‌ای فراهم می‌کند.
• کاربران همچنین به دلیل ماهیت مبتنی بر ابر این راهکار، می‌توانند به طور یکپارچه با همکاران خود در هر پروژه‌ای همکاری کنند و در نتیجه این فرایند را بسیار انعطاف‌پذیرتر و پربارتر سازند.
• اصلاح و تصحیح مدل‌های BIM به‌صورت بلادرنگ با استفاده از Tekla Open API امکان‌پذیر است که به ادغام اصلاحات کاربران نهایی و ایجاد اصلاحات در کل فرایند با سهولت و سرعت بسیار بالا کمک می‌کند.
• ادغام با ویژگی‌های جدید مانند VR (واقعیت مجازی) و AR (واقعیت افزوده) توسط Tekla پشتیبانی خواهد شد.

سخن آخر

Tekla Structures یک راهکار نرم‌افزاری BIM است که ابزارهایی برای ایجاد، مدیریت و اشتراک‌گذاری مدل‌های دقیق ارائه می‌دهد.

رابط برنامه‌نویسی نرم‌افزاری باز تکلا (Tekla Open API) ابزاری قدرتمند برای طراحان و سازندگان فراهم می‌کند تا بتوانند نرم‌افزار تکلا استراکچرز (Tekla Structures) را متناسب با نیازهای منحصر به فرد خود سفارشی‌سازی کنند.

درک قابلیت‌های اصلی نرم افزار، برای بهره‌برداری مؤثر از Tekla Open API ضروری است.

اسکریپت نویسی با تکلا و به واسطه این رابط برنامه‌نویسی کاربردی، در زمینه خودکارسازی وظایف تکراری، ادغام با نرم‌افزارهای خارجی یا توسعه افزونه‌های سفارشی، یک پلتفرم انعطاف‌پذیر و قابل‌توسعه برای افزایش بهره‌وری و ساده‌سازی گردش‌های کاری پیچیده ارائه می‌دهد.

منابع جامع برای Tekla Open API در اسناد رسمی موجود است.

این شامل ارجاعات به توابع، آموزش‌ها و نمونه کدهایی است که کاربران را در استفاده از ویژگی‌های API راهنمایی می‌کند.
