زیرسازی کناف در اجرای یک دیوار یا سقف چگونه است؟

زیرسازی کناف، به‌ عنوان یک جز محوری در ساخت‌وساز مدرن، پایه و اساس ایجاد دیوارها و سقف‌های صاف و آماده رنگ‌آمیزی را فراهم می‌کند.

زیرسازی صحیح یک مرحله حیاتی است که اگر به اشتباه انجام شود، منجر به خطرات جدی و تعمیرات پرهزینه می‌شود.

اندازه‌گیری‌های اشتباه می‌تواند منجر به دیواری شود که خیلی کوتاه است و باید برچیده و بازسازی شود.

ترازبندی ناهموار نقاط ضعفی ایجاد می‌کند که خطر تأثیرگذاری بر ظرفیت بار کلی قاب را به همراه دارد.

زیرسازی صحیح برای مرحله بعدی، یعنی نصب کناف، نیز بسیار مهم است.

در حالی که معمولاً به‌عنوان یک کار آسان غیرحرفه‌ای دیده می‌شود، نصب کناف به همان اندازه فرصت خطا را نیز فراهم می‌کند.

این راهنما به بررسی الزامات زیرسازی کناف، مواد موردنیاز، فرایند مربوطه می‌پردازد و یک مرور کلی جامع برای متخصصان صنعت ساخت‌وساز ارائه می‌دهد.

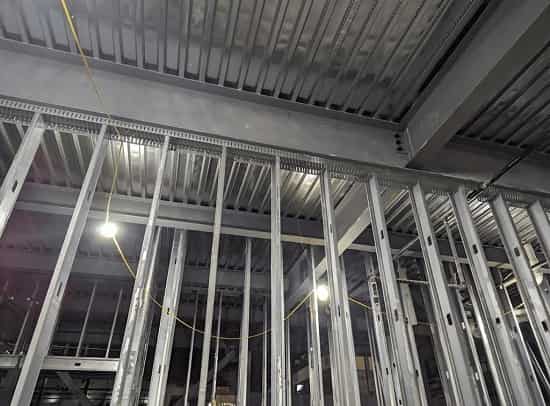

1# زیرسازی کناف چیست؟

زیرسازی کناف فرایند ساخت یک قاب فلزی یا چوبی است که ورق‌های کناف به آن متصل می‌شوند تا دیوارها و سقف‌های داخلی را ایجاد کنند.

برخلاف تکنیک‌های سنتی توفال و گچ، زیرسازی کناف روشی سریع‌تر و مقرون‌به‌صرفه‌تر برای تقسیم فضاها و ایجاد سطوح صاف ارائه می‌دهد.

این قاب، تکیه‌گاه ساختاری موردنیاز برای پنل‌های کناف را فراهم می‌کند و تضمین می‌کند که آنها به طور ایمن ثابت و به‌درستی تراز شده‌اند.

در همین راستا، پس از انجام زیرسازی و قبل از نصب کناف، بهترین زمان برای اتصال هرگونه سیم‌کشی برق یا لوله به دیوار است.

استخدام یک قاب‌ساز کناف حرفه‌ای به معنای داشتن دیوارهای کاملاً کاربردی است که به اندازه سایر قسمت‌های ساختمان شما قوی باشند تا نصاب‌های کناف بتوانند به‌سرعت همه چیز را به طور کامل در یک راستا قرار دهند.

زیرسازی یک جنبه اساسی در طراحی ساختمان است و اهمیت آن را نمی‌توان بیش از حد موردتأکید قرار داد.

این به این دلیل است که زیرسازی سقف و دیوار اولین تماس سطوح بیرونی و داخلی را تشکیل می‌دهد و بنابراین نیاز به توجه دقیق دارد.

بسته به محل نصب کناف، سقف، دیوار پارتیشن، باربر یا غیره، روش‌های مختلف زیرسازی لازم خواهد بود.

به‌ عنوان‌ مثال، زیرسازی یک دیوار باربر در مقایسه با دیواری با پنجره یا در، متفاوت است.

دیوارهای باربر یا از کف‌های بالای خود یا از سازه سقف پشتیبانی می‌کنند و از افتادگی، ترک یا حتی فروریختگی محافظت می‌کنند.

کدهای ساختمانی نیز بسته به موقعیت مکانی متفاوت خواهند بود و بر عمق سرستون یا میزان باری که می‌تواند تحمل کند، تأثیر می‌گذارند.

دیوارهایی که در یا پنجره‌های جدید دارند، به زیرسازی مناسب با فضای مناسب برای نصب نیاز دارند. درها به‌ویژه نیاز به برنامه‌ریزی دقیق با درنظرگرفتن هدف اتاق دارند.

به‌ عنوان‌ مثال، درهای اتاق‌خواب به فضای کافی برای باز شدن از هر دو طرف نیاز دارند. دیوار جداکننده صرفاً فضای داخلی را تقسیم می‌کند.

همچنین تیرچه‌ها اعضای زیرسازی در کف و سقف هستند.

2# انواع زیرسازی کناف

نوع زیرسازی کناف انتخاب شده برای یک سازه خاص باید مطابق با قوانین ساختمان محلی باشد.

دو نوع ماده‌ای که برای زیرسازی استفاده می‌شوند، چوب یا فولاد هستند.

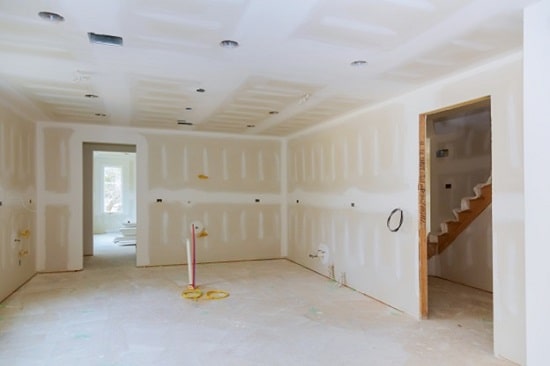

1-2# چوب

زیرسازی چوبی شامل گل‌میخ‌های چوبی است که برای ساخت زیرسازی عمودی و افقی و مسدودکردن دیوارهای جدید و دهانه‌های در و پنجره استفاده می‌شوند.

این گل‌میخ‌های چوبی برای پشتیبانی از کناف، هر نوع پنجره یا در نصب شده و انواع تأسیسات درون دیواری مانند خطوط برق، لوله‌های لوله‌کشی و مجاری هوا استفاده می‌شوند.

در ساختمان‌های مسکونی معمولی، گل‌میخ‌های چوبی همان چیزی هستند که اکثر دیوارها از آن ساخته می‌شوند.

آنها به‌اندازه کافی محکم هستند تا بارهای معمول ساختمان مسکونی را تحمل کنند، کار با آنها آسان است و راهی محکم برای اتصال چیزها به دیوارهای شما در آینده فراهم می‌کنند.

گل‌میخ‌های چوبی به‌راحتی در صورت نیاز قابل‌ تغییر هستند و در صورت نیاز به تعویض هر کدام که آسیب دیده باشد، به راحتی در هر فروشگاه لوازم‌خانگی یافت می‌شوند.

برای سازه‌های مسکونی، با زیرسازی چوبی اشتباه نخواهید کرد.

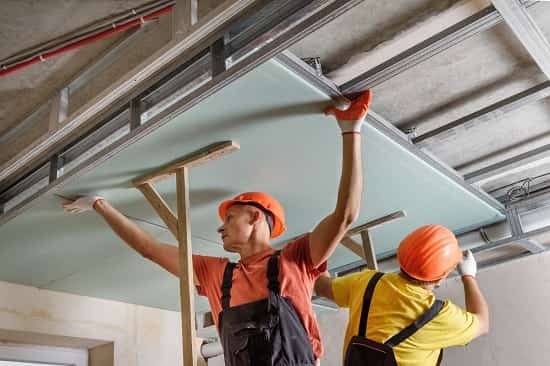

2-2# فولاد

قاب فلزی، همان‌طور که از نامش پیداست، از ستون‌های فلزی تشکیل شده است که برای زیرسازی دیوار استفاده می‌شوند.

مزیت اصلی استفاده از قاب فلزی دیوار این است که ستون‌ها سبک‌تر و همچنین در برابر انواع تخریب در طول زمان، مانند کپک، پوسیدگی یا موریانه مقاوم هستند، بنابراین برای ساختمان‌های تجاری که ستون‌ها تکیه‌گاه‌های عمودی اصلی نیستند، مانند ساختمان‌هایی با بیش از ۳ طبقه، مناسب‌تر هستند.

قاب فلزی به طور منظم در ساختمان‌های صنعتی چندطبقه استفاده می‌شود.

سیم‌کشی‌های برقی که از قاب فلزی عبور می‌کنند، معمولاً برای محافظت در برابر آسیب در طول زمان و مطابقت با کدهای ساختمان، به محافظ اضافی نیاز دارند.

3# ابزارهای زیرسازی فلزی کناف

زیرسازی فلزی کناف داخلی در واقع آسان‌تر از زیرسازی چوبی است.

فلز را می‌توان به‌راحتی با قیچی‌های حلبی برید و خم کرد و دست‌کاری کرد.

تمیزکردن آن بسیار آسان‌تر است و مانند چوب به اره‌برقی نیاز ندارید.

ابزارهای لازم برای زیرسازی کناف عبارت‌اند از:

• ابزار اندازه‌گیری و چیدمان: متر نواری، گونیا، خط‌کش گچی یا تراز لیزری برای علامت‌گذاری خطوط چیدمان
• ابزار برش: قیچی قلع‌بر یا قیچی هوانوردی برای برش گل‌میخ‌ها یا میله‌های فلزی
• ابزارهای اتصال: مته و پیچ‌های خودکار طراحی شده برای قاب فلزی
• ابزارهای تراز و شاقول: تراز حبابی یا تراز دیجیتال برای اطمینان از تراز و صاف بودن میخ‌های فلزی

4# مصالح مورد استفاده در زیرسازی فلزی کناف

برای انجام زیرسازی کناف، در زیر کف، یک زیرسازی به تیرچه‌ها میخ می‌شود.

دیوارها معمولاً به زیرسازی متصل می‌شوند.

در بالای سر، کناف می‌تواند به زیر تیرچه‌های سقف متصل شود یا اگر ترجیح می‌دهید، شبکه سقف کاذب می‌تواند به آنها متصل شود.

مصالح موردنیاز برای زیرسازی به طور معمول شامل موارد زیر می‌شود:

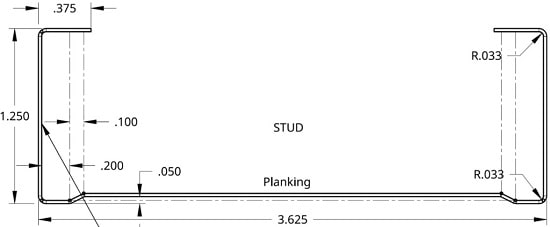

1-4# گل میخ‌های فلزی

گل‌میخ‌های فلزی کناف یا گل‌میخ‌های فولادی، اجزای زیرسازی غیر قابل اشتعالی هستند که در ساخت دیوارها و سقف‌های داخلی استفاده می‌شوند.

آن‌ها به‌عنوان یک گزینه نصب سفت و آسان برای کناف و سایر پنل‌های داخلی طراحی شده‌اند.

این فلز مقاومت در برابر کپک و آتش، سرکوب صدا و ابعاد ثابتی را ارائه می‌دهد که آن‌ها را برای پروژه‌های تجاری و مسکونی ایده‌آل می‌کند.

این گل‌میخ به شکل حرف “C” یا “U” است که یک طرف آن باز است.

گل‌میخ U شکل دارای دو فلنج است که از تیر به سمت بیرون امتداد یافته‌اند، در حالی که گل‌ میخ C شکل هر دو فلنج آن به سمت داخل و به سمت یکدیگر چرخیده‌اند.

تمام گل‌میخ‌های فلزی کناف از فولاد گالوانیزه با پوشش روی مقاوم در برابر خوردگی ساخته می‌شوند.

اندازه جان تیر از 1.62 اینچ تا 6 اینچ متغیر است و اندازه فلنج‌ها روی 1.25 اینچ ثابت است.

در پایین تیر، یک منحنی وجود دارد، بنابراین گل‌میخ‌ها هنگام انباشته‌شدن روی‌هم گیر نمی‌کنند.

رایج‌ترین ضخامت فلز برای گل‌میخ‌های کناف، گیج EQ20 (معادل گیج 20) است.

این بدان معناست که فلز موجود در گل‌میخ یا ضخامت 23 میل و 50 KSI، یا 18 میل و 70 KSI دارد.

پوشش فلزی G40 یا EQG40 است.

G40 به این معنی است که تقریباً 0. اونس پوشش روی در هر فوت مربع از سطح فولاد وجود دارد.

EQG40 به این معنی است که گل‌میخ‌ها با روشی متفاوت از پوشش روی محافظت می‌شوند؛ اما همچنان مقدار محافظت در برابر خوردگی مشابهی دارند.

اندازه استاندارد برای قاب‌های داخلی، اندازه‌های متفاوتی دارد.

3.5 الی 8 اینچ رایج‌ترین هستند و برای پارتیشن‌های داخلی استاندارد استفاده می‌شوند و عرض آنها به اندازه‌ای است که می‌توانند عایق صدا و سیم‌کشی برق استاندارد را در خود جای دهند.

۶ اینچ برای دیوارهای حمام استفاده می‌شود؛ زیرا لوله‌های بزرگ‌تر مورد استفاده برای لوله‌کشی را در خود جای می‌دهد.

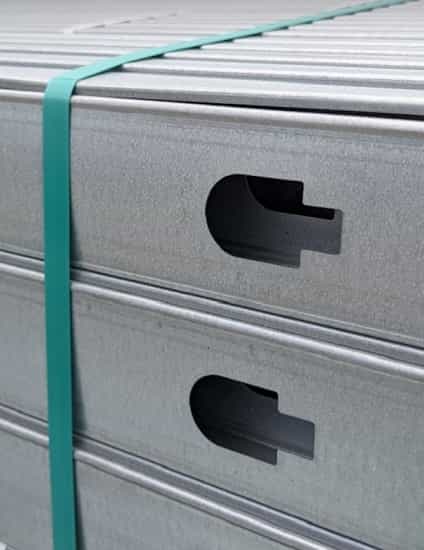

2-4# پانچ سوراخ

پایه‌های کناف برای جای دادن سیم‌کشی، لوله‌ها و مهاربندی‌ها پانچ می‌شوند.

عرض استاندارد پانچ ۱.۵ اینچ است.

فاصله پانچ پایه فلزی کناف در ساحل شرقی ۱۲ اینچ از انتهای جلویی و سپس ۴۸ اینچ در ساحل غربی است.

فاصله پانچ از انتهای جلویی و سپس ۲۴ اینچ در ساحل غربی است.

اگرچه این روش باربری را شامل نمی‌شود؛ اما آزمایش‌هایی روی گل‌میخ‌های کناف انجام شده است که نشان می‌دهد ارتفاع گل‌میخ‌ها می‌تواند با انحراف قابل‌ قبول دیوار همراه باشد.

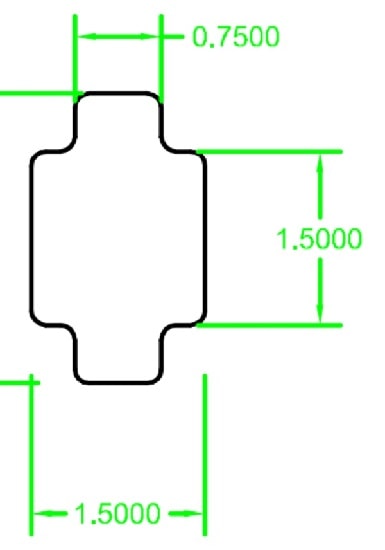

ابعاد استاندارد پانچ سوراخ‌کن به‌ صورت زیر است:

3-4# دهانه‌های مجاز سقف کاذب گچی

بسیاری از هتل‌ها و ساختمان‌های اداری دارای سقف‌های کاذب با کناف هستند که امکان عبور کانال‌های هوا و خطوط برق از بالای آنها را فراهم می‌کند.

این سقف‌ها با استفاده از کناف  8/5 اینچی (۲.۲ پوند بر فوت مربع) و کناف  2/1 اینچی (۱.۶ پوند بر فوت مربع) به علاوه مقداری وزن اضافی برای کانال‌ها و چراغ‌ها تخمین زده شده‌اند.

در زیر، طول مجاز تخمینی هنگام نصب کناف روی دیوارها آمده است.

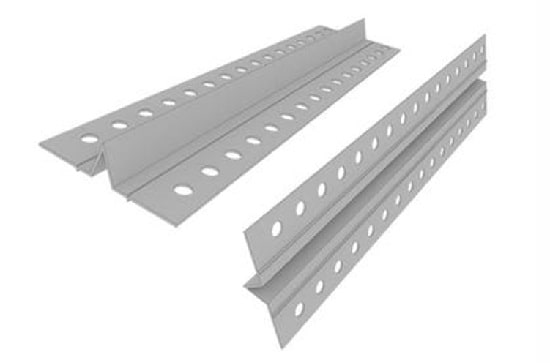

4-4# درز کنترل کناف

درز کنترل کناف فاصله مشخصی است که بین سطوح مجاور در فضاهای دیوار و سقف گسترده ایجاد می‌شود تا تنش را کاهش داده و ترک‌خوردگی ناشی از حرکت را کاهش دهد.

درزهای کنترلی در امتدادهای طولانی و پیوسته دیوارها یا پارتیشن‌ها ضروری هستند.

در مواردی که درزهای کنترلی سازه‌ای در سازه اصلی وجود دارند، آنها نیز ضروری هستند.

قاب‌های در از کف تا سقف، به‌ عنوان درزهای کنترلی قابل‌اعتماد در هر دو جهت عمل می‌کنند.

بعضی از درزهای کنترل می‌تواند تا 6 متر در هر جهت حرکت کند و امکان انبساط را هم در دیوارها و هم در سقف‌ها فراهم کند.

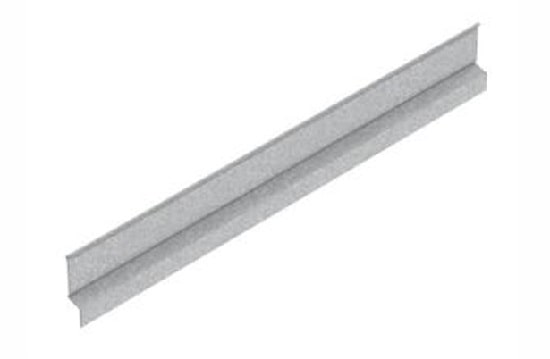

5-4# کانال ارتجاعی تک لب

کانال‌های ارتجاعی اساساً میله‌های نازک فولادی بلندی هستند که یک لبه دارند.

آن‌ها روشی مؤثر برای کاهش انتقال صدا بین دیوارها و سقف‌ها و افزایش ضریب STC آن‌ها هستند.

در این حالت، امواج صوتی هنگام عبور از دیوارها و سقف‌ها میرا می‌شوند؛ زیرا فضای اضافی بین دیوار و عایق ایجاد می‌کنند.

نصب آنها بسیار آسان است و از طریق کانال و به داخل تیرچه‌ها یا ستون‌ها، جایی که لبه کانال رو به ستون‌ها است، وارد می‌شوند.

سپس قسمت صاف کانال در کناف سوراخ می‌شود.

کانال‌های ارتجاعی بسیار مقرون‌به‌صرفه هستند و اگر عاقلانه انتخاب کنید، عملکرد آنها بیش از قیمت‌شان مؤثر خواهد بود.

6-4# مسیر انحراف T شکل

این سازه در مجموعه‌های دیوار مقاوم در برابر آتش استفاده می‌شود که امکان انحراف عمودی تیرهای کف یا عرشه‌های کف را در بالای پارتیشن‌های داخلی فراهم می‌کند.

قسمت زیرین دال یا عرشه شیاردار قبل از اتصال به شانه، با یک قطعه دوم تخته گچی هم‌سطح می‌شود.

در رابطه با مجموعه دیوار، این امر امکان حرکت مجموعه سقف یا کف، مسیر انحراف T شکل و سایر اجزا را فراهم می‌کند.

علاوه بر این، این امر امکان عبور نوارهای روکش دیوار متصل به مسیر انحراف T شکل را از روی مجموعه دیوار اصلی فراهم می‌کند.

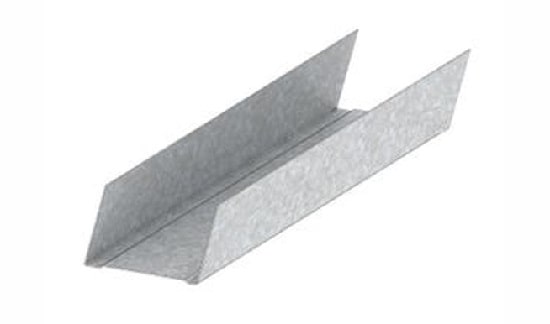

7-4# ریل شیب‌دار

ریل شیب‌دار، در کاربردهای زیرسازی کناف ویژه به‌عنوان کانال‌های بالا و پایین برای محکم کردن ستون‌های دیواری در محل اتصال کف و سقف و در کاربردهای زیرسازی برای ساخت دیوارهای شیب‌دار استفاده می‌شود.

این ریل همچنین به‌عنوان مسدودکننده‌های توپر، صفحات سر و آستانه برای بازشوهای دیوار و بست‌های نگهدارنده انتهایی برای تیرچه‌ها در دیوارها استفاده می‌شود.

معمولاً ریل با همان اندازه و ضخامت ستون‌های دیواری خریداری می‌شود. برای درنظرگرفتن شرایط ناهموار یا نامنظم کف یا سقف، از ریل‌های مختلفی استفاده می‌شود.

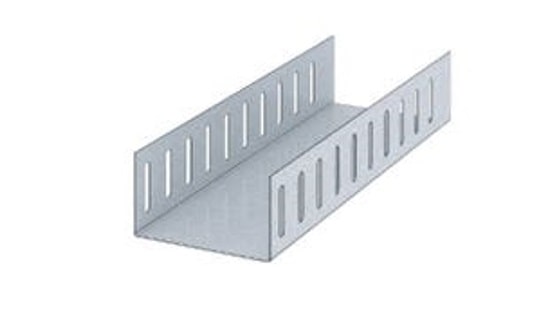

8-4# ریل شیاردار انحرافی U شکل

ریل شیاردار انحرافی به شکل U برای تطبیق با انحراف ساختمان در بالای دیوار استفاده می‌شود.

این ریل دارای شیارهای بلندی است که با فاصله از هم قرار گرفته‌اند تا گیره‌های انحرافی اضافی برای اتصال را از بین ببرند.

ریل شیاردار امکان حرکت عمودی ساختمان را فراهم می‌کند و از انتقال بار محوری به ستون‌های دیوار جلوگیری می‌کند.

ریل شیاردار انحرافی در دیوارهای پرده‌ای داخلی و خارجی یا دیوارهای غیر باربر استفاده می‌شود.

بسته به نیازهای دقیق انحراف ساختمان، طراحان سازه باید با دقت ویژگی‌های ریل شیاردار را بسازند.

استفاده از ریل شیاردار در دیوارهای باربر محوری مجاز نیست.

هنگام استفاده از شیارهای انحراف، باید در بالای دیوار پل‌هایی تعبیه شود.

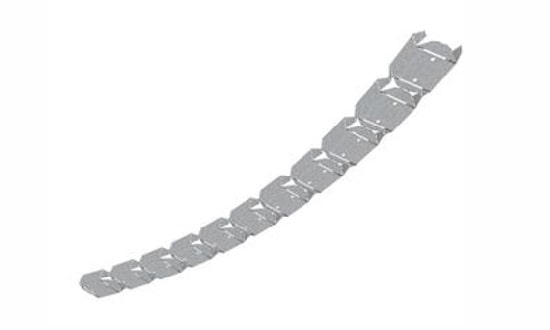

9-4# ریل منحنی

ریل‌های منحنی به‌عنوان روشی با کارایی بالا برای ساخت خم‌ها، منحنی‌ها، دیوارها و دیواره‌های پیچیده با شعاع‌های متغیر برای سقف‌ها، دیوارها و پارتیشن‌های چشمگیر و چشم‌نواز در نظر گرفته می‌شوند.

ریل منحنی یک محصول زیرسازی انعطاف‌پذیر است که دیوارهای منحنی غیر باربر را با یک راه‌حل زیرسازی با کارایی بالا ارائه می‌دهد.

برای سقف‌ها، دیوارها و دیواره‌های چشمگیر و غیرمعمول، از ریل‌های منحنی استفاده می‌شود.

طراحی پیچیده و پیشرفته‌ای که مشتریان امروزی خواهان آن هستند شامل دیواره‌های گسترده، دیوارهای منحنی، سقف‌های موج‌دار و اشکال بیضوی است که نیاز به استفاده از ریل منحنی را بیشتر می‌کند.

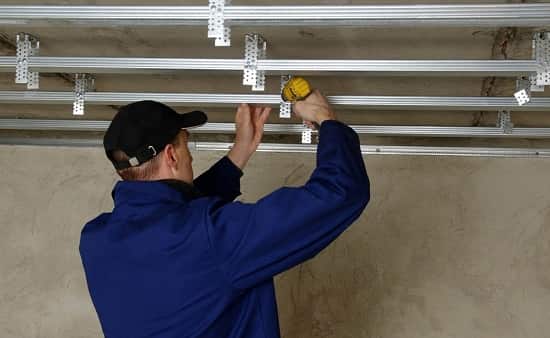

5# نحوه اجرای زیرسازی کناف

اجرای زیر سازی کناف، کاری بسیار دقیق است که هرگونه اشتباه در آن هزینه زیادی ممکن است داشته باشد.

به طور کلی نحوه اجرای زیرسازی کناف شامل مراحل زیر می‌گردد:

1-5# طراحی و چیدمان

قبل از شروع هرگونه ساخت‌وساز، یک نقشه دقیق از اتاق ضروری است.

این شامل قرار دادن گل‌میخ‌ها می‌شود که معمولاً با فاصله ۱۶ یا ۲۴ اینچ از یکدیگر و مرکز به مرکز قرار می‌گیرند.

این مرحله وقت آن است که متر نواری مورد اعتماد خود را بیرون بیاورید؛ چون که اندازه‌گیری‌های دقیق، سنگ بنای یک سقف با قاب‌بندی خوب هستند.

با اندازه‌گیری طول و عرض سقف خود شروع کنید و دقت را تا کسری از اینچ تضمین کنید.

طرح تیرچه‌های خود را با دقت برنامه‌ریزی کنید و فاصله بین تیرچه‌ها را بر اساس ظرفیت تحمل بار مصالحی که استفاده می‌کنید، در نظر بگیرید.

2-5# ساخت قاب زیرسازی

قاب با استفاده از مواد انتخاب شده (فلز یا چوب) ساخته می‌شود.

قاب‌های فلزی شامل برش گل‌میخ‌ها و ریل‌ها به طول دلخواه و مونتاژ آنها با پیچ هستند.

قاب‌های چوبی با استفاده از میخ یا پیچ برای اتصال گل‌میخ‌ها و صفحات ساخته می‌شوند.

در انجام این قسمت از زیرسازی در نظر گرفتن عواملی مانند محل قرارگیری وسایل، چراغ‌ها و پنکه‌ها بسیار مهم هستند.

برای اطمینان از نصب دقیق، این موقعیت‌ها را با دقت در طرح خود علامت‌گذاری کنید.

مشورت با ضوابط و مقررات ساختمانی محلی نیز به همان اندازه مهم است.

ضوابط ساختمانی بر اساس مکان متفاوت هستند و همه چیز را از فاصله تیرچه‌ها گرفته تا نوع مصالح مجاز تعیین می‌کنند.

اطمینان از رعایت ضوابط ساختمانی، ایمنی و پایداری سازه سقف شما را تضمین می‌کند.

3-5# نصب پنل‌های کنف

پس از نصب قاب، ورق‌های کناف اندازه‌گیری، برش داده شده و با استفاده از پیچ یا میخ متصل می‌شوند.

توجه ویژه‌ای به گوشه‌ها و لبه‌ها می‌شود تا از تراز بودن و محکم بودن آنها اطمینان حاصل شود.

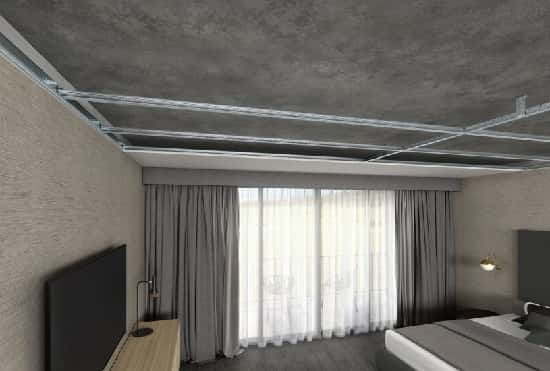

6# نکات مهم در زیرسازی کناف

• مواد مناسب را انتخاب کنید: هنگام تصمیم‌گیری بین قاب فلزی و چوبی، نیازهای خاص پروژه خود را در نظر بگیرید.
  دوام، مقاومت در برابر رطوبت و هزینه کلی را در نظر بگیرید.
• دقت کلید اصلی است: اندازه‌گیری‌ها و برش‌های دقیق برای یک پایان بی‌نقص بسیار مهم هستند.
  از ابزارهای باکیفیت استفاده کنید و برای اطمینان از تراز بودن کامل همه چیز وقت بگذارید.
• منظم بمانید: فضای کاری خود را تمیز و مرتب نگه دارید.
  این کار نه تنها ایمنی را بهبود می‌بخشد؛ بلکه در حین پیشرفت در زیرسازی و نصب، کارایی را نیز افزایش می‌دهد.
• کمک حرفه‌ای را در نظر بگیرید: به خصوص برای پروژه‌های بزرگ‌تر، استخدام پیمانکاران باتجربه می‌تواند در زمان صرفه‌جویی کند و نتایج با کیفیت بالا را تضمین کند.

نتیجه‌گیری

زیرسازی کناف، نقشه دیوارهای داخلی و همچنین جزئیات معماری یک سازه مانند خانه، مدرسه، درمانگاه یا ساختمان اداری را توصیف می‌کند.

این یک مهارت ضروری در صنعت ساخت‌وساز است که ستون فقرات دیوارها و سقف‌های داخلی را تشکیل می‌دهد.

با درک مواد، فرایند و هزینه‌های مربوطه، متخصصان ساخت‌وساز می‌توانند اطمینان حاصل کنند که پروژه‌های آنها به طور کارآمد و با بالاترین استانداردها تکمیل می‌شود.

با برنامه‌ریزی و اجرای دقیق، زیرسازی کناف می‌تواند راه‌حل‌های بادوام و مقرون به صرفه‌ای را برای ساختمان‌های مسکونی و تجاری ارائه دهد و پیشرفت قابل‌ توجهی نسبت به روش‌های ساخت‌وساز سنتی داشته باشد.
