سیم کشی آیفون تصویری چگونه است؟

برای برقراری ارتباط در یک آیفون تصویری باید ارتباط بین قطعات این سیستم از طریق سیم کشی انجام پذیرد.

قطعا اگر این کار به‌ صورت اصولی انجام نپذیرد، ارتباط صوت یا تصویر شما با مشکل روبه‌رو خواهد شد.

این مقاله اطلاعات بیشتری از مراحل سیم کشی آیفون تصویری در اختیار شما قرار می‌دهد.

به یاد داشته باشید این کار فقط باید توسط پرسنل مجاز و واجد شرایط انجام شود.

در این مقاله به بررسی موضوع سیم کشی آیفون تصویری می‌پردازیم.

در ادامه با ما همراه باشید.

1# مقدمه‌ای بر سیم کشی آیفون تصویری

نصب و سیم کشی آیفون تصویری از زمان پیدایش آنها در اوایل قرن بیستم به طور قابل‌ توجهی تکامل‌ یافته است.

سیستم‌های آیفون که در اصل برای ارتباطات صوتی ساده طراحی شده بودند، به راه‌حل‌های نظارت تصویری پیچیده‌ای تبدیل شده‌اند که امنیت و راحتی را افزایش می‌دهند.

در این زمینه، درک الزامات فنی برای نصب مؤثر، به‌ ویژه در انتخاب سیم‌کشی مناسب و اطمینان از عملکرد بهینه سیستم، بسیار مهم است.

به طور معمول راهنمای سیم کشی آیفون تصویری، پر از اصطلاحات فنی و شماتیک‌های پیچیده است که در نگاه اول بسیار زیاد به نظر می‌رسید.

با این‌ حال، سیم کشی آیفون تصویری غیر قابل‌ حل نیست.

شناخت ارتباطات بین ایستگاه پایه و پست‌های داخل ساختمان، به روشن‌شدن فرآیند کمک می‌کند و سردرگمی را به اطمینان تبدیل می‌نماید.

علاوه بر این، راهنما بر اهمیت اقدامات احتیاطی مانند خاموش‌کردن برق قبل از شروع نصب تأکید دارد.

این مرحله حیاتی از هرگونه خطر شوک الکتریکی جلوگیری کرده و مقدمات نصب موفقیت‌آمیز را فراهم می‌کند.

با دنبال‌کردن مراحل ساده مندرج در راهنمای خود، مانند اتصال ایمن ماژول دوربین و تنظیم تنظیمات برای هماهنگی با چیدمان خانه، نه‌تنها حس موفقیت را تقویت می‌کنید؛ بلکه امنیت خانه خود را نیز افزایش می‌دهید.

هر کسی که ابزار دستی داشته باشد می‌تواند با کمک این صفحه یک دستگاه مخابره داخل ساختمانی، آیفون تصویری خود را نصب کند.

انواع مختلفی از آیفون‌های تصویری وجود دارد که هر کدام روندی برای سیم‌کشی دارند که در ادامه آمده است.

2# سیم کشی آیفون تصویری آنالوگ

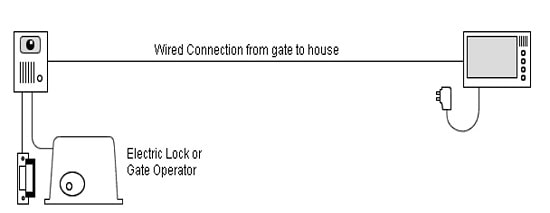

آیفون‌ تصویری بسیار اولیه به کابل کواکسیال برای تصویر و تعدادی کابل دیگر برای صدا، برق و قفل نیاز داشتند؛ اما این روزها آنها دارای 2 یا 4 سیم هسته‌ای هستند که جفت‌های کواکسیال یا پیچ خورده نیستند، در واقع این نوع کابل معمولاً خیلی خوب کار نمی‌کند.

آیفون 2 هسته‌ای معمولاً یک کابل 2 هسته‌ای دارد که یک کابل هسته جامد 0.9 میلی متر مربع یا بزرگ‌تر بدون پیچ خوردگی برای صدا، تصویر و برق است و سپس 2 کابل هسته اضافی برای هر گیت مورد استفاده قرار می‌گیرد.

برخی از آنها یک کابل تلفن 4 هسته‌ای بدون پیچ خوردگی دارند که می‌تواند 0.4 میلی متر مربع یا 0.65 میلی متر مربع دو جفت کابل تلفن باشد که شامل عملکرد یک گیت می‌شود؛ اما برای عملکرد گیت دوم به 2 هسته دیگر نیاز است.

3# سیم کشی آیفون تصویری مجهز به فناوری IP

آیفون‌ تصویری مجهز به فناوری IP نوع جدیدی از اینترکام است که از کابل اترنت شبکه Cat 5 استفاده می‌کند که بین یک یا چند ایستگاه فضای باز و مانیتور داخلی اجرا می‌شود.

اینها برای هر دستگاهی که می‌تواند از آداپتورهای برق مانند سیستم آنالوگ تأمین شود، به برق نیاز دارد یا می‌تواند از طریق کابل Cat 5 با استفاده از PoE (تقویت برق از طریق اترنت) تغذیه شود.

یک راه برای ساده‌کردن سیم کشی آیفون تصویری مجهز به IP استفاده از یک سوئیچ PoE است که به یک پریز برق معمولی وصل می‌شود و همه دستگاه‌ها را از طریق کابل Cat 5 تغذیه می‌کند.

این همچنین به مانیتورهای اضافی و ایستگاه‌های فضای باز اجازه می‌دهد تنها با یک کابل Cat 5، هر یک از کابل‌های فعال به سوئیچ PoE که یک شبکه محلی (LAN) را تشکیل می‌دهد، اضافه شود؛ اگرچه هنوز یک منبع تغذیه جداگانه برای یک قفل الکتریکی لازم است که آن نیز می‌تواند از یک آداپتور برق یا از یک موتور گیت تأمین شود.

اگر استفاده از PoE به بهترین وجه برای استفاده از PoE استاندارد 48 ولت است، برخی از آیفون‌های تصویری که از PoE غیرفعال 24 ولتی استفاده می‌کنند، با آن سازگار نخواهند بود.

سوئیچ‌هایی که PoE ندارند همچنان می‌توانند برای تشکیل شبکه مورد استفاده قرار گیرند، در حالی‌ که همه دستگاه‌ها از یک آداپتور برق مشترک یا جداگانه با کابل برق ولتاژ پایین در صورت لزوم تغذیه می‌شوند.

ایستگاه‌های IP Outdoor و مانیتورهای داخلی نیز باید مقداردهی اولیه و تنظیم شوند تا با یکدیگر کار کنند که نیاز به یک رایانه متصل به شبکه مشابه با آیفون تصویری دارد، اگرچه می‌توان آن را با تبلت یا تلفن هوشمند نیز انجام داد.

1-3# سیم کشی آیفون تصویری IP با دو مانیتور

اگر بیش از یک محل سکونت در یک ساختمان مشترک باشند، IP Video Intercoms  سیم‌کشی را ساده می‌کند.

یک IP Outdoor Station با بیش از یک دکمه تماس برچسب‌دار می‌تواند مانیتورهای IP  داخلی مختلف را در اقامتگاه‌های مختلف فراخوانی کند یا اگر تعداد زیادی وجود دارد، می‌توان از یک صفحه‌کلید دیجیتال برای واردکردن شماره محل سکونت استفاده کرد یا یک صفحه‌نمایش با دکمه‌های اسکرول می‌تواند برای یافتن محل سکونت از فهرست تماس استفاده شود.

4# سیم کشی آیفون تصویری با تلفن هوشمند یا تبلت

در این نوع سیم کشی آیفون تصویری، یک نقطه اتصال WiFi را می‌توان با استفاده از یک نقطه دسترسی WiFi به یک شبکه محلی اضافه کرد.

بنابراین یک تلفن هوشمند یا تبلت با یک برنامه نصب شده نیز می‌تواند فراخوانی شود و دارای همان ویژگی‌های یک مانیتور ثابت مانند باز کردن در باشد.

برخی از ایستگاه‌های IP می‌توانند مستقیماً بدون نیاز به مانیتور داخلی با موبایل یا تبلت تماس بگیرند و اگر به PoE نیاز باشد معمولاً یک سوئیچ PoE جداگانه مورد نیاز است.

5# سیم کشی آیفون تصویری IP بی‌سیم

اگر سیم‌کشی کابل Cat 5 به دروازه دشوار است، می‌توان از IP Intercom با WiFi داخلی استفاده کرد.

برای این کار باید یک خط دید واضح بین دروازه و خانه وجود داشته باشد و به طور معمول فاصله از مودم به 20 متر محدود می‌شود، بسته به اینکه از چه دیوارهایی باید عبور کند و چه مقدار ترافیک وای‌فای دیگر در نزدیکی در وجود دارد.

این دستگاه‌های داخلی معمولاً راهی برای افزودن آنتن داخلی برای بهبود برد ندارند؛ اما گزینه‌های دیگری نیز وجود دارد.

اگر در این نوع سیم کشی آیفون تصویری، وای‌فای داخلی وجود نداشته باشد یا وای‌فای در گیت به‌اندازه کافی قوی نباشد، می‌توان یک نقطه دسترسی بی‌سیم Outdoor در گیت نصب کرد تا به روتر خانه یا دفتر متصل شود.

اینها دارای یک آنتن جهت‌دار با بهره بالا و تقویت‌کننده قدرت قابل‌تنظیم هستند که می‌توانند تا چند صد متر از خانه بروند.

اکثر اکسس‌پوینت‌های فضای باز با 24 ولت PoE تغذیه می‌شوند و می‌توانند با یک انژکتور PoE 24 ولتی به برق وصل شوند.

اگر می‌خواهید این را از یک موتور گیت 12 ولت اجرا کنید، به یک مبدل 12 ولت به 24 ولت DC به DC و انژکتور PoE Passive نیاز دارید.

برای یک موتور گیت 24 ولت، یک رگولاتور 24 ولت با انژکتور PoE غیرفعال مورد نیاز است.

اگر موتور دروازه از انرژی خورشیدی استفاده می‌کند، سیستم خورشیدی باید برای تحمل بار اضافی با اندازه مناسب جداگانه ارتقا یابد.

نقاط دسترسی وای‌فای در فضای باز با فرکانس 2.4 گیگاهرتز یا 5 گیگاهرتز ارائه می‌شوند، فرکانس 2.4 گیگاهرتز از دیوارهای خانه و برخی درختان عبور می‌کند؛ اما 5 گیگاهرتز به یک خط دید واضح نیاز ندارد؛ اما اگر تعداد زیادی نقطه اتصال WiFi دیگر در حدود 5 گیگاهرتز وجود داشته باشد، بهتر عمل می‌کند.

6# سیم کشی آیفون تصویری با لینک‌های وای‌فای

برای مسافت‌های طولانی‌تر، می‌توان با استفاده از 2 نقطه دسترسی بی‌سیم در فضای باز که به سمت یکدیگر قرار گرفته‌اند، یک پیوند WiFi بین در و سقف ایجاد کرد.

در این ساختارها به یک خط دید واضح نیازی نیست، اگرچه اگر وجود نداشته باشد و یک سوله یا پایه چراغ وجود داشته باشد که هم به دروازه و هم در خانه دید واضحی داشته باشد، می‌توان دو نقطه دسترسی در فضای باز اضافی اضافه کرد تا مانند یک تکرارکننده عمل کند.

هر تعداد از اینها را می‌توان اضافه کرد تا یک پیوند WiFi پایدار ارائه کند.

هر تکرار کننده به برق نیاز دارد.

بنابراین یک سوله با برق یا پایه لامپ با برق دائمی متصل ایده آل است، انرژی خورشیدی گزینه عاقلانه دیگری است؛ اما دستگاه‌ها برای پنل‌های خورشیدی و باتری‌های بزرگ خورشیدی بهینه نشده‌اند.

7# سیم کشی آیفون تصویری 4G

اگر انتقال وای‌فای دشوار است، یک IP Intercom با یک دروازه G 4 که برای تماس با تلفن‌های هوشمند، تبلت‌هایی با دسترسی به تلفن همراه استفاده می‌شود، می‌تواند یک مانیتور را به یک روتر اینترنت خانگی متصل کند.

این مدل سیم‌کشی آیفون تصویری نیاز به حجم وسعی از کابل‌کشی ندارد و یک دستگاه مخابره داخلی تصویری IP را به یک دستگاه مخابره داخلی ویدئویی G 4 تبدیل می‌کند.

همچنین آیفون‌های صوتی فقط G 4 وجود دارند که می‌توانند با تلفن‌های هوشمند و خطوط ثابت معمولی تماس بگیرند.

8# تغذیه دستگاه‌ها در سیم کشی

ایستگاه پایه برای مخابره به دستگاه داخل ساختمان، صفحه‌ کلید دیجیتال، فتوسل یا هر وسیله دیگری که به برق V_DC 12 تا V_DC 24 نیاز دارند که می‌توانند از یک موتور گیت تغذیه شوند.

همه موتورهای گیت دارای یک خروجی برای تغذیه لوازم جانبی هستند، ولتاژ این خروجی معمولاً مشابه موتور 12 ولتی است و زمانی که بارگذاری می‌شود تا حدودی کاهش می‌یابد.

موتورهایی که باتری خالی می‌کنند بیشتر شبیه 13.8 ولت یا 26.7 ولت هستند که در هنگام بارگیری نیز کمی کاهش می‌یابد.

اگر موتور گیت دارای انرژی خورشیدی است، سیستم خورشیدی باید ارتقا یابد تا بتواند با مصرف انرژی اضافی از یک دستگاه مخابره داخل ساختمانی اضافه شده مقابله کند تا باتری آن خالی نشود.

آیفون‌های تصویری موجود معمولاً برای خورشیدی بهینه‌سازی نشده است، بنابراین پنل‌های خورشیدی بزرگ‌تر، باتری‌ها و کنترل‌کننده‌های شارژ مورد نیاز خواهند بود.

مهم است که دستگاهی که برق می‌گیرد با ولتاژ موتور سازگار باشد و توان مصرفی آن خیلی زیاد نباشد.

اگر دستگاهی برای ولتاژ 24 ولتی درجه بندی شده است، ممکن است در اکثر موتورهای گیت 24 ولتی نتواند خروجی 35 ولتی را تحمل کند، بهتر است قبل از روشن کردن آن، مشخصات منبع تغذیه دستگاه را بررسی کنید و متوجه شوید که پس از مدت کوتاهی کار نمی‌کند یا اصلا کار نمی‌کند؛ زیرا ولتاژ تغذیه بسیار بالا است.

اکثر دستگاه‌ها هم روی 12 ولت و هم 24 ولت کار می‌کنند؛ اما اغلب دارای یک سوئیچ برای تنظیم ولتاژ هستند و برخی از دستگاه‌ها حتی یک نقطه برای پل زدن با لحیم کاری دارند، بنابراین باید ولتاژ را تغییر دهید.

مبدل ولتاژ DC به DC وسیله‌ای مفید برای تطبیق ولتاژها است.

اکثر موتورهای گیت 24 ولت هستند و ولتاژ واقعی 35 ولت در خروجی لوازم جانبی دارند و اکثر آیفون‌های تصویری به 12 ولت دی سی نیاز دارند، بنابراین یک مبدل 24 ولت به 12 ولت مورد نیاز است که بتواند ورودی یا حداکثر 40 ولت دی سی را مدیریت کند.

9# مراحل سیم کشی آیفون تصویری

برای آماده‌سازی سیم کشی آیفون تصویری، چهار مرحله زیر را دنبال کنید.

مطمئن شوید که حداقل مشخصات سیم‌کشی را رعایت کرده‌اید.

دوبرابر کردن گیج سیم مجاز نیست.

سپس به سیستم کنترل دسترسی خاتمه دهید یا یک رله ایزوله با یک آداپتور v_dc 12 برای اتصال سیم به ضربات الکتریکی یا مغناطیسی وارد کنید.

کابل اترنت Cat5e/6 را مونتاژ کنید و مطمئن شوید که تمام سیم‌ها به انتهای روکش کابل بسته شده‌اند و روکش کابل تا نیمه بالا رفته است.

کابل برق را آماده کنید.

در این مرحله اگر فاصله کابل از طول ترانسفورماتور v_dc 24 بیشتر شود، باید کانکتور بشکه قفل پنج میلی‌متری را به هم متصل کنید.

از اتصال‌دهنده‌های ژل پر شده برای جلوگیری از آسیب خورنده استفاده کنید.

سیم REX (درخواست خروج) را آماده کنید که رله‌های اینترکام را به سیستم کنترل دسترسی ساختمان متصل می‌کند.

اگر سیستم کنترل دسترسی وجود ندارد، باید مستقیماً به قفل سیم‌کشی کنید.

این فرایند منجر به برگشت ولتاژ القاییمی‌شود که به یک رله جداسازی و یک دیود برای قفل‌های برق نیاز دارد.

10# ملاحظات در سیم کشی آیفون تصویری

• یکی از مشخصات فنی کلیدی در سیم کشی آیفون تصویری، نوع منبع تغذیه مورد استفاده است.
  تنظیم نادرست منبع تغذیه منجر به نوسان عملکرد و ناکارآمدی شده است.
  توصیه می‌شود از سیم AWG 18/2 برای فواصل کمتر از 50 فوت استفاده کنید و برای مسیرهای طولانی‌تر، مشورت با نمودار سیم‌کشی سازنده برای نیازهای گیج کابل خاص ضروری است.
  این فقط یک پیشنهاد نیست و در حفظ یکپارچگی و عملکرد سیستم حیاتی است.
  علاوه بر این، اجرای یک منبع تغذیه بدون وقفه (UPS) از سیستم در برابر نوسانات و نوسانات بالقوه برق محافظت می‌کند که می‌تواند عملکرد آن را به خطر بیندازد.
• با رشد سریع فناوری اینترنت، سیستم‌های آیفون تصویری دارای ویژگی‌های اتصال یکپارچه هستند که به سیم‌کشی اینترنت قوی نیاز دارند.
  استفاده از کابل‌های اترنت Cat5e یا Cat6 استاندارد شده است و امکان انتقال داده با سرعت بالا را فراهم می‌کند که از فیدهای ویدئویی زنده و عملکرد تعاملی پشتیبانی می‌کند.
  به‌ عنوان‌ مثال، برای کسانی که به دنبال ارتقای سیستم‌های آیفون تصویری قدیمی هستند، در نظر گرفتن فاصله و نوع کابل‌کشی مورد استفاده برای انتقال یکپارچه به فناوری مدرن بسیار مهم است.
• ملاحظات امنیتی نقش مهمی در فرایند سیم کشی آیفون تصویری بازی می‌کند.
  در عصری که دسترسی از راه دور و نظارت به طور فزاینده‌ای اهمیت دارد، مشخصات سیم‌کشی کمک می‌کند تا اطمینان حاصل شود که سیستم آیفون‌تصویری نه‌تنها به طور مؤثر عمل می‌کند؛ بلکه استانداردهای ایمنی را نیز رعایت می‌کند.
  به‌ طور کلی، درک سیم کشی آیفون تصویری و رعایت الزامات سیم‌کشی مدرن کمک زیادی به نصب و بهره‌برداری موفق می‌کند.

نتیجه‌گیری

سیم کشی آیفون تصویری شما یک فرایند ساده و در عین‌ حال حیاتی است که به طور قابل‌توجهی امنیت و راحتی ملک شما را افزایش می‌دهد.

با پیروی از یک راهنمای گام‌به‌گام، اطمینان حاصل می‌کنید که نه‌تنها سیستم را به طور مؤثر نصب می‌کنید؛ بلکه عملکرد آن را نیز به حداکثر می‌رسانید.

نکات کلیدی برجسته شده در سراسر راهنما شامل انتخاب تجهیزات مناسب، درک انواع سیم کشی، و دنبال‌کردن یک ترتیب منطقی در نصب برای جلوگیری از مشکلات رایج است.

به ‌عنوان ‌مثال، استفاده از کابل‌های CAT5 یا CAT6 برای کیفیت مطلوب ویدئو و استفاده از تکنیک‌های پایان مناسب می‌تواند تفاوت قابل‌توجهی در عملکرد ایجاد کند.

با نگاهی به آینده، پیامدهای سیم کشی آیفون تصویری اصولی، فراتر از فواید ایمنی و ارتباط است.

با پیشرفت فناوری، تولیدکنندگان در حال ادغام ویژگی‌های هوشمند مانند دسترسی از راه دور از طریق برنامه‌های تلفن هوشمند و تجزیه‌وتحلیل ویدئویی پیشرفته هستند.

اطمینان از اینکه سیستم شما در حال حاضر به‌ درستی نصب شده است می‌تواند به شما کمک کند تا از مزایای ارتقای آینده استفاده کنید و تنظیمات شما را با فناوری‌های نوظهور سازگارتر کند.

در نهایت، سرمایه‌گذاری زمان برای نصب مناسب، نه‌ تنها محل شما را ایمن می‌کند؛ بلکه خانه شما را نیز با پیشرفت تکنولوژی هوشمند در آینده محافظت می‌کند.
