گریدینگ در سیویل تری دی چگونه انجام می شود؟

گریدینگ در سیویل تری دی که توسط Autodesk توسعه داده شده، در خط مقدم نرم‌ افزارهای مهندسی عمران قرار دارد و ابزارهای قدرتمندی را برای طراحی، تجزیه و تحلیل و مستندسازی پروژه‌های زیرساختی عمرانی ارائه می‌دهد.

درجه‌ بندی سایت یک جنبه حیاتی از توسعه زمین بوده و تضمین می‌کند که زمین به شکلی مناسب برای جای دادن سازه‌ها، مدیریت آب‌های سطحی و افزایش زیبایی ‌شناسی کلی پروژه شکل گرفته است.

گریدینگ در سیویل تری دی برای درجه ‌بندی کارآمد و دقیق سایت بسیار مهم است.

در این مقاله به بررسی گریدینگ در سیویل تری دی، اهمیت آن، کاربرد، مراحل گریدینگ در سیویل تری دی، نحوه کانفینگ محدودیت‌ها گریدینگ در سیویل تری دی و مزایای آن خواهیم پرداخت.

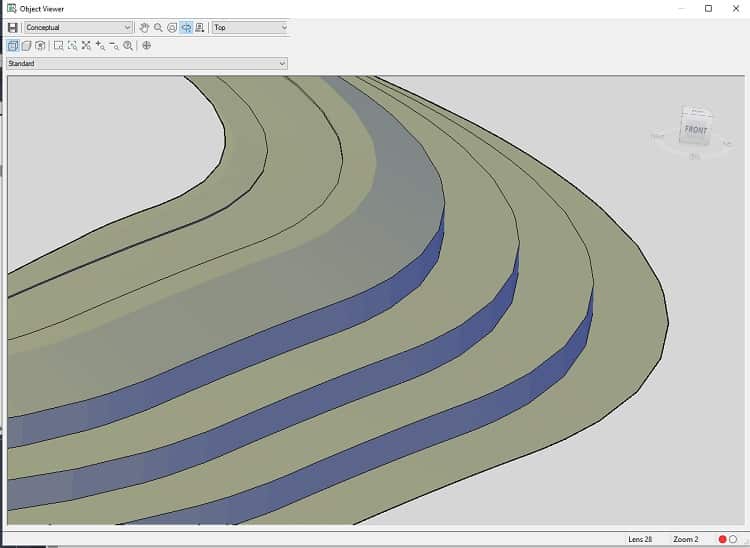

1# گریدینگ در سیویل تری دی چیست؟

گریدینگ در سیویل تری دی ممکن است با استفاده از هر یک از روش‌های زیر صورت گیرد:

• خطوط مشخص (Feature Lines)
• نقاط ارتفاع (Spot Elevations)
• اشیا گریدینگ (Grading Objects)
•  یا ترکیبی از این تکنیک‌ها

ولی به هر حال، فرآیند گریدینگ (Grading Process) شامل موارد زیر است:

• تعیین صحیح موقعیت مکانی و ارتفاع طراحی این اشیا
• ایجاد یک سطح طراحی (Design Surface)

موقعیت مکانی اشیای طراحی، سطح نهایی را کنترل می‌کند، بنابراین درک دقیق نیازهای طراحی، همانند شیب‌های مشخص در نواحی خاص دارای اهمیت زیادی است.

برای انجام گریدینگ مؤثر، باید بتوانید طراحی خود را به ‌صورت سه ‌بعدی (3D) تصور کنید و اشیای طراحی را در موقعیت و ارتفاع درست قرار دهید.

همچنین، بسیار مهم است که از قابلیت‌های نمایش سه ‌بعدی Civil 3D برای بازبینی طراحی خود در حین اجرای فرآیند گریدینگ استفاده کنید.

مراحل کلیدی در گریدینگ پایه عبارت اند از:

1. بررسی دقیق معیارهای طراحی شامل موقعیت، ارتفاع و شیب‌ها
2. درج سیستماتیک اشیا طراحی در مکان و ارتفاع یا شیب صحیح آن‌ها
3. بازبینی اشیا طراحی در حالت نمایش سه ‌بعدی (3D Viewing Mode)
4. اجرای مراحل لازم برای ایجاد سطح طراحی نهایی، از جمله چسباندن سطوح (Pasting Surfaces)
5. بازبینی مجدد طراحی نهایی در حالت سه ‌بعدی برای اطمینان از صحت و تطابق با اهداف طراحی

2# اهمیت گریدینگ در سیویل تری دی

گریدینگ در Civil 3D برای اجرای موفقیت ‌آمیز پروژه، به ویژه در زمینه گریدینگ، بسیار مهم است.

اهمیت گریدینگ سایت‌ها را می‌توان به شرح زیر خلاصه کرد:

• کارایی طراحی: سایت‌های خوب سازماندهی شده فرآیند طراحی را ساده می‌کنند.
  مهندسان می‌توانند به راحتی به داده‌ها دسترسی داشته باشند، آنها را دستکاری کنند و زمان و تلاش لازم برای ایجاد طرح‌های دقیق درجه ‌بندی را کاهش دهند.
• مدیریت پروژه: سازماندهی کارآمد سایت به مدیریت مؤثر پروژه کمک می‌کند.
  این امر امکان ترسیم واضح مرزهای پروژه را فراهم کرده و مدیریت و نظارت بر پیشرفت را در طول مراحل طراحی و ساخت آسان ‌تر می‌کند.
• دسترسی به داده‌ها: سایت‌های سازمان ‌یافته، دسترسی آسان به داده‌های طراحی را تسهیل می‌کنند.
  این دسترسی برای همکاری بین ذینفعان پروژه بسیار مهم است و تضمین می‌کند که همه اعضای تیم اطلاعات لازم را در دسترس دارند.
• ثبات داده‌ها: سازماندهی منسجم در سایت‌ها، ثبات داده‌ها را ارتقا می‌دهد.
  این امر به ویژه برای پروژه‌های بزرگ و پیچیده که در آن‌ها عناصر طراحی متعدد باید به صورت یکپارچه با هم هماهنگ شوند تا یک طرح گریدینگ در سیویل تری دی به صورت منسجم و دقیق ایجاد شود، اهمیت دارد.
• مستندسازی ساخت ‌و ساز: سایت‌های به‌ خوبی سازمان دهی ‌شده منجر به مستندسازی دقیق‌تر و کارآمدتر ساخت‌ و ساز می‌شوند.
  این امر به نوبه خود، ارتباط بین تیم‌های طراحی و متخصصان ساخت ‌و ساز را افزایش می‌دهد، خطاها را کاهش می‌دهد و مطمئن می‌شود که طرح تسطیح طبق برنامه اجرا می‌شود.

3# کاربردهای عملی گریدینگ در سیویل تری دی

برای درک کاربردهای عملی گریدینگ در سیویل تری دی برای درجه ‌بندی سایت، بیایید سناریویی از یک پروژه توسعه تجاری را در نظر بگیریم.

این پروژه شامل طراحی و درجه ‌بندی یک سایت برای جای دادن یک ساختمان تجاری جدید، پارکینگ‌ها و محوطه ‌سازی است.

در اینجا کاربردهای عملی خاصی ارائه شده که عبارت اند از:

1-3# پهنه ‌بندی و تعیین محل

محل پروژه بر اساس کاربرد مورد نظر، مانند مساحت ساختمان‌ها، پارکینگ‌ها و فضاهای سبز به مناطق یا زون‌هایی تقسیم می‌شود.

سازماندهی مناسب تضمین می‌کند که هر منطقه به صورت دقیق تعیین شده و پایه‌ ای برای فعالیت‌های درجه ‌بندی بعدی فراهم می‌کند.

2-3# تعریف سطح

سازماندهی سایت‌ها شامل تعریف سطوح برای اجزای مختلف پروژه، مانند زمین موجود، سطوح پیشنهادی ساختمان و پارکینگ‌ها است.

هر سطح نمایانگر یک جنبه حیاتی از طراحی تسطیح است و برای کنترل دقیق نیاز به سازماندهی دقیق دارد.

3-3# گروه‌های درجه ‌بندی

گروه‌های درجه ‌بندی برای دسته‌ بندی و مدیریت اجزای درجه‌ بندی مشابه در سایت ایجاد می‌شوند.

به عنوان مثال، یک گروه درجه ‌بندی ممکن است شامل تمام عناصر مربوط به درجه ‌بندی پارکینگ باشد و طراحی منسجم و اصلاحات کارآمد را تضمین کند.

4-3# مدیریت آب‌های سطحی

مکان‌های سازمان ‌یافته برای مدیریت آب‌های سطحی ضروری هستند.

تمایز قائل شدن بین سطوح نفوذناپذیر، جویبارها و مناطق زهکشی، محاسبات دقیق آب‌های روان را تضمین کرده و طراحی اقدامات مؤثر کنترل آب‌های سطحی را تسهیل می‌کند.

5-3# زیبایی‌ شناسی و محوطه ‌سازی

سازماندهی سایت، نقش کلیدی در ادغام عناصر محوطه‌ سازی در طرح درجه ‌بندی ایفا می‌کند.

سایت‌های به درستی سازماندهی شده، امکان شناسایی و ترسیم مناطق تعیین شده برای درختان، درختچه‌ها و سایر ویژگی‌های محوطه ‌سازی را فراهم می‌کنند.

4# راهنمای گام به گام گریدینگ در سیویل تری دی

دستیابی به گریدینگ در سیویل تری دی دارای یک رویکرد سیستماتیک است.

در این بخش یک راهنمای گام به گام برای سازماندهی مؤثر سایت‌ها ارائه خواهیم داد.

1-4# اجرای نرم ‌افزار Civil 3D 2023

با اجرای نرم ‌افزار Civil 3D و باز کردن فایل پروژه که قرار است عملیات تسطیح زمین در آن انجام شود، شروع کنید.

مطمئن شوید که داده‌های لازم پروژه، مانند اطلاعات نقشه‌ برداری و سطوح زمین موجود، به راحتی در دسترس هستند.

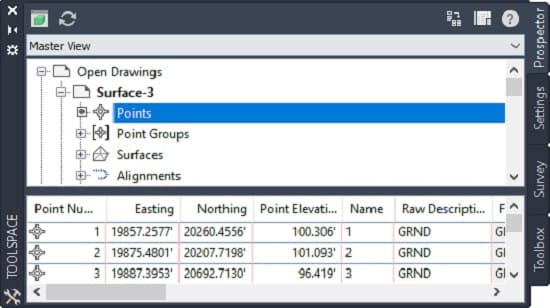

2-4# دسترسی به پنل Prospector

به پنل Prospector در سمت چپ صفحه بروید.

Prospector یک مکان مرکزی است که در آن اجزا و اشیای مختلف طراحی، از جمله سایت‌ها، مدیریت می‌شوند.

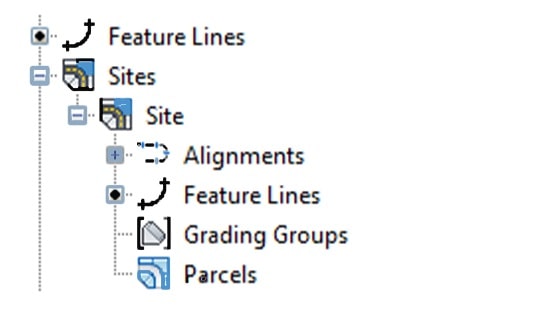

3-4# ایجاد یک سایت جدید

روی گزینه Sites در پنل Prospector کلیک راست کرده و New Site را انتخاب کنید.

یک نام معنادار برای سایت، مانند سایت توسعه تجاری انتخاب کرده و سیستم مختصات پروژه را تعریف کنید.

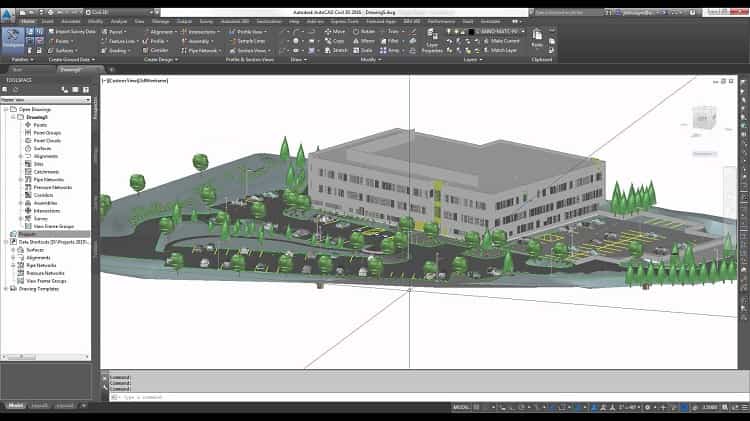

4-4# تعریف ویژگی‌های سایت

با کلیک راست روی سایت تازه ایجاد شده و انتخاب گزینه Edit Site Properties به Site Properties دسترسی پیدا کنید.

در اینجا، پارامترهایی مانند مختصات سایت، واحدهای پروژه و سبک‌های سایت را تنظیم کنید.

مطمئن شوید که ویژگی‌های سایت با الزامات پروژه مطابقت دارند.

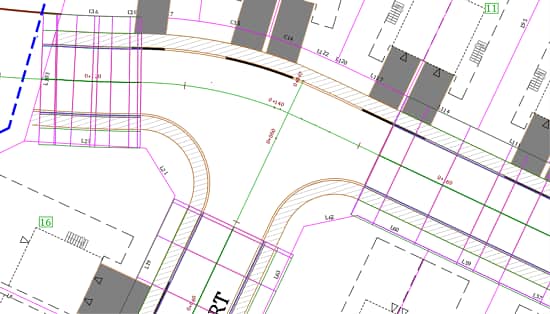

5-4# تقسیم سایت به مناطق

سایت را بر اساس کاربری زمین، عملکرد یا اجزای طراحی به مناطق مورد نظر تقسیم کنید.

به عنوان مثال، برای مساحت ساختمان، پارکینگ و محوطه سازی، مناطق مختلف ایجاد کنید.

این تقسیم بندی یک رویکرد ساختار یافته برای درجه بندی سایت ارائه می‌دهد.

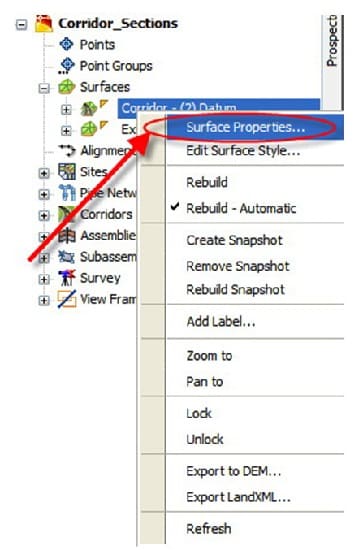

6-4# ایجاد سطوح

سطوح هر منطقه در سایت را تعریف کنید.

این امر شامل سطوح زمین موجود، سطوح پیشنهادی برای ساخت و ساز و سطوح پارکینگ‌ها می‌شود.

نام گذاری و سازماندهی صحیح سطوح، وضوح در طراحی درجه‌ بندی را تضمین می‌کند.

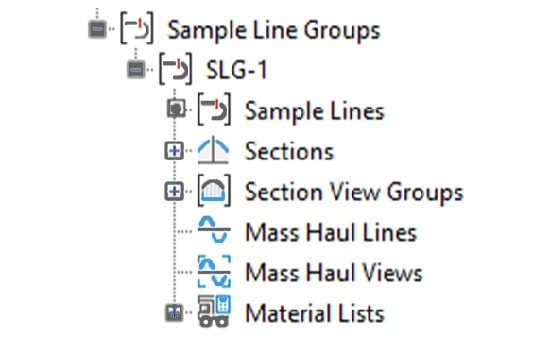

7-4# تعیین گروه‌های درجه ‌بندی

برای دسته ‌بندی و مدیریت اجزای مشابه درجه ‌بندی، گروه‌های درجه‌ بندی ایجاد کنید.

به عنوان مثال، یک گروه درجه ‌بندی برای درجه‌ بندی پارکینگ، درجه ‌بندی محوطه ساختمان و درجه ‌بندی محوطه ‌سازی ایجاد کنید.

این گروه ‌بندی، سازماندهی و اصلاحات کارآمد را تسهیل می‌کند.

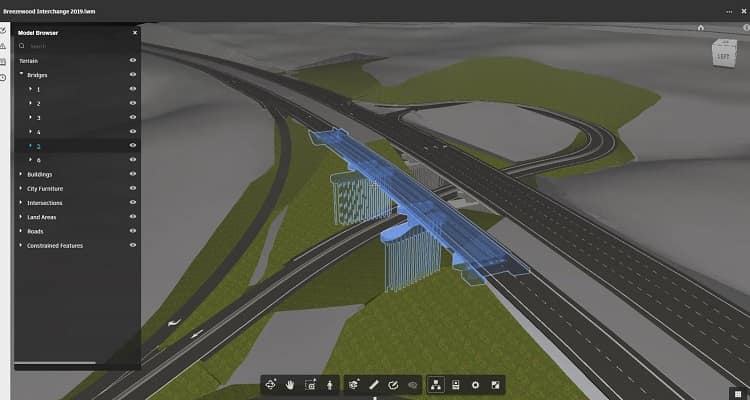

8-4# تعیین معیارهای طراحی

معیارهای طراحی را برای هر منطقه و گروه درجه ‌بندی تعریف کنید.

این امر شامل موارد زیر خواهد بود:

• مشخص کردن الزامات شیب
• پارامترهای خاک برداری و خاک ریزی
• و سایر استانداردهای درجه ‌بندی قابل اجرا در پروژه

معیارهای طراحی منسجم، یکنواختی را در سراسر سایت تضمین می‌کنند.

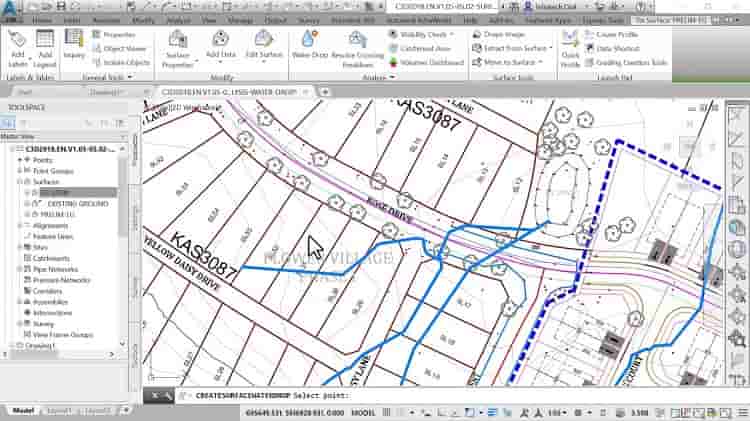

9-4# مدیریت آب‌های سطحی

مدیریت آب‌های سطحی را در سازماندهی سایت ادغام کنید.

سطوح غیرقابل نفوذ را شناسایی کنید، آبراه‌ها و مناطق زهکشی را تعریف کرده و اقدامات کنترل آب‌های سطحی را تعیین کنید.

این مرحله برای مدیریت مؤثر آب‌های سطحی و رعایت مقررات بسیار مهم است.

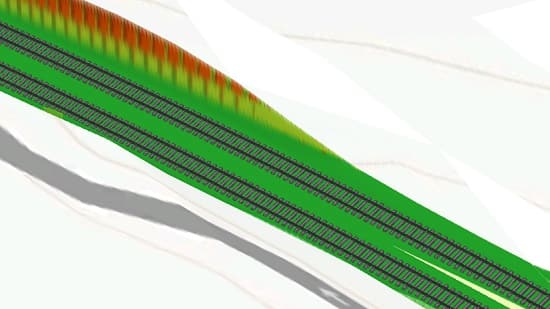

10-4# یکپارچه‌ سازی محوطه‌ سازی

مناطق تعیین‌ شده برای عناصر محوطه ‌سازی را سازماندهی کنید.

این امر شامل ایجاد مناطقی برای درختان، درختچه‌ها و سایر فضاهای سبز می‌شود.

سازماندهی مناسب، همکاری با معماران منظر را تسهیل کرده و ادغام منسجم زیبایی‌ شناسی را در طراحی درجه ‌بندی تضمین می‌کند.

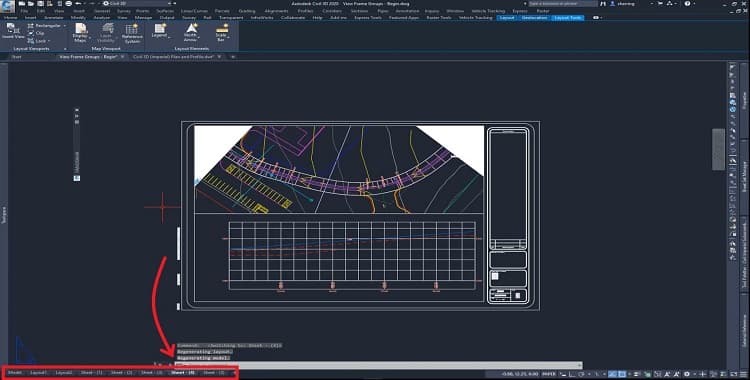

11-4# مستندسازی و حاشیه‌ نویسی

به عنوان آخرین مرحله، مستندسازی و حاشیه‌ نویسی در سایت سازماندهی شده را در نظر بگیرید.

برگه‌های پلان، پروفیل‌ها و مقاطع عرضی را ایجاد کنید که به وضوح طرح درجه ‌بندی را نشان دهند.

برای عناصر و مشخصات مهم طراحی، حاشیه ‌نویسی کنید.

5# نحوه کانفیگ محدودیت‌های گریدینگ در سیویل تری دی

اغلب پرسیده می‌شود که چگونه یک سایت را درجه‌ بندی ‌کنیم؟

هیچ پاسخ مشخصی برای این سؤال وجود ندارد؛ زیرا به سایت بستگی دارد.

یک نقطه شروع معمول، تعیین محدودیت‌های درجه ‌بندی است.

ممکن است از قبل یک چند خطی بسته وجود داشته باشد که محدوده‌های اختلال را نشان می‌دهد و همان جایی است که قرار بوده، خطوط موجود تطبیق داده شوند.

چند خطی را به یک خط ویژگی تبدیل کنید:

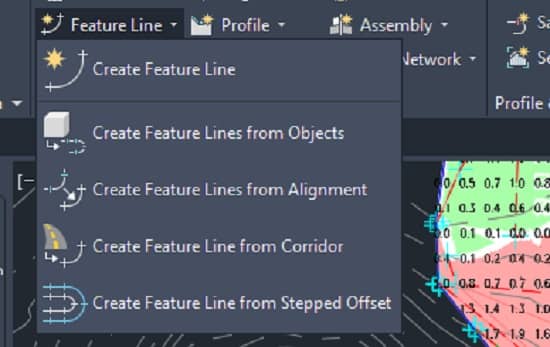

• از تب Home پنل Create Design را انتخاب کرده، روی Create Feature Line from Objects کلیک و چندضلعی grading limits را انتخاب کنید.

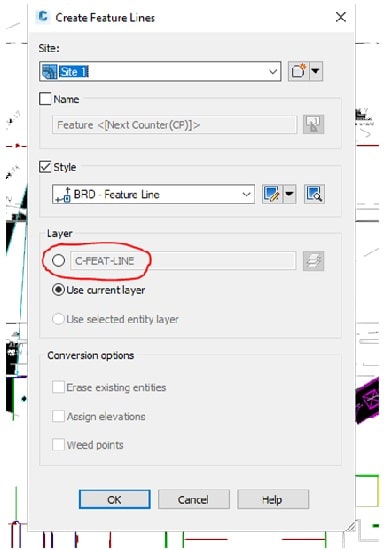

• در پنجره‌ Create Feature Lines می‌توانید خط ویژگی را نام گذاری کرده و سبکی را به آن اعمال کنید. اگر چند خطی یکبار مصرف است، می‌توانید کادر کنار  Erase Existing Entities را علامت بزنید.

• با انتخاب کادر انتخاب Assign Elevations، روی OK کلیک کنید تا پنجره Assign Elevations باز شود. گزینه From Surface را انتخاب کنید و از منوی کشویی برای انتخاب سطح موجود استفاده کنید. در کادر کنار Insert Intermediate Grade Break Points را علامت بزنید. این کار نقاط ارتفاعی را به خط ویژگی در جایی که شکست‌های درجه رخ می‌دهند، اضافه می‌کند که اتفاقاً جایی است که خطوط مثلث سطح با خط ویژگی تلاقی می‌کنند. در نهایت روی OK کلیک کنید. در این مرحله، می‌توانیم یک سطح شیب‌ دار جدید و تمام ‌شده ایجاد کنیم و این خط مشخصه را به آن اضافه کنیم. این کار در واقع باعث تراز شدن سایت خواهد شد.
• خط ویژگی را انتخاب کررده و در نوار متنی پنل Modify، روی Add to Surface as Breakline کلیک کنید.
• در پنجره انتخاب سطح، روی دکمه افزودن کلیک کنید تا یک سطح جدید ایجاد شود.

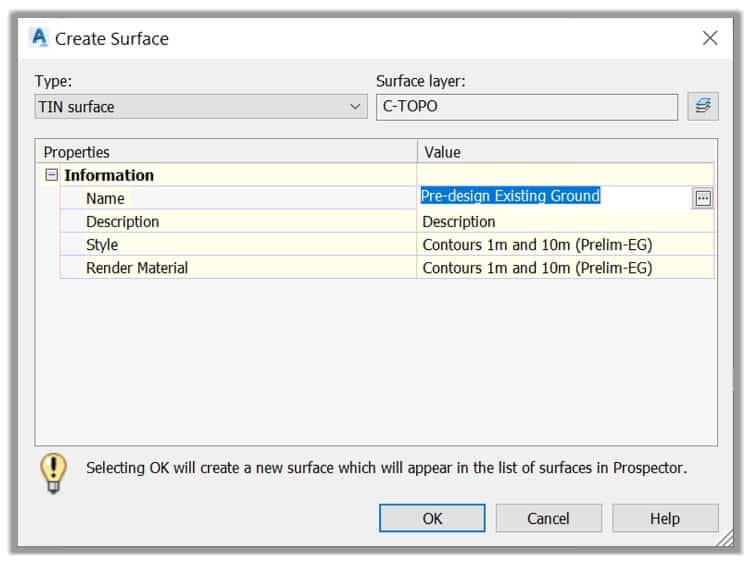

• در پنجره‌ Create Surface نامی برای سطح وارد کنید، سبک مناسبی را انتخاب کنید و روی OK کلیک کنید.

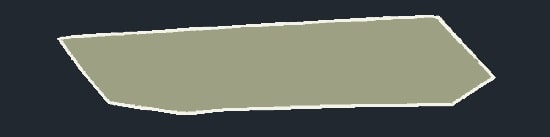

• در پنجره‌ی Add Breaklines می‌توانید Grading Limits under Description را در قسمت Description وارد کنید، مطمئن شوید که Type روی حالت استاندارد یا به عبارتی Standard تنظیم شده و در قسمت Supplementing Factors با علامت زدن کادر زیر بخشDistance  ۲۵ فوت را انتخاب کنید.
  هر شکافی بین نقاط ارتفاعی و رئوس بزرگتر از ۲۵ فوت، یک نقطه ارتفاعی تکمیلی در امتداد قطعه ایجاد می‌کند.
  برای اتمام، روی OK کلیک کنید.
  در این مرحله، اگر واقعاً می‌خواستیم سایت را تراز کنیم، می‌توانستیم تا یک ارتفاع، شیب‌ بندی را به شیب اضافه کنیم.
• ردیف ویژگی Grading Limits را انتخاب کنید و در پنل Launch Pad از نوار متنی، گزینه Create Grading را انتخاب کنید.
  نوار ابزار Grading Creation Tools باز می‌شود.
  برای درجه‌ بندی یک ارتفاع، باید از معیارهایی که برای این کار پیکربندی شده، استفاده کنید.
  اگر چنین معیارهایی وجود ندارد، می‌توانید با انجام موارد زیر یکی ایجاد کنید.

• در نوار ابزارGrading Creation Tools، روی منوی کشویی مطابق تصویر زیر کلیک کرده و گزینه  Create New را انتخاب کنید.
  پنجره Grading Criteria باز خواهد شد.

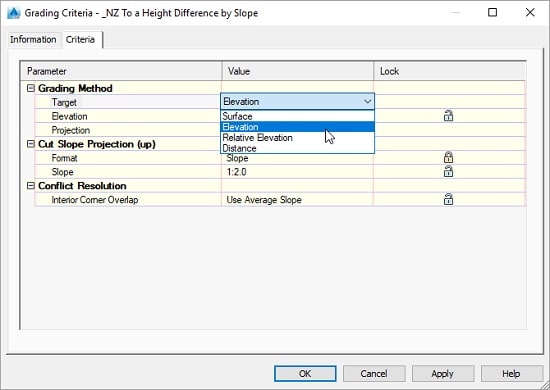

• در پنجره‌ معیارهای درجه‌ بندی (Grading Criteria)، روی تب Criteria کلیک کنید.
  گزینه‌ Target را به Elevation تغییر دهید و مقدار Cut slope و Fill slope را تنظیم کنید.
  می‌توانید روی تب Information کلیک کرده تا به این تنظیمات جدید معیار، نامی اختصاص دهید، سپس برای بستن پنجره، روی OK کلیک کنید.

• در نوار ابزار Grading Creation Tools، روی دکمه Create Grading کلیک کنید.

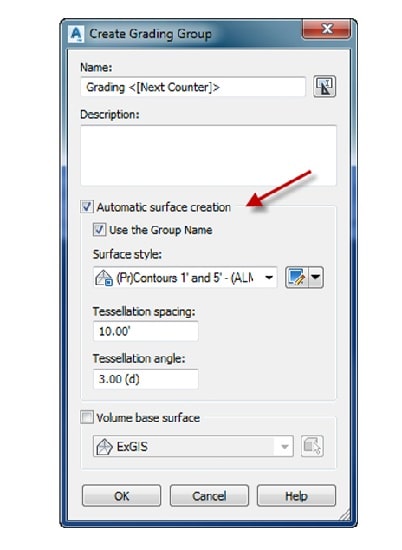

• ممکن است از شما نام یک سایت و یک گروه درجه ‌بندی خواسته شود.
  گروه‌های درجه ‌بندی و خطوط ویژه باید در یک سایت وجود داشته باشند تا با هم کار کنند.
  در صورت نیاز، می‌توان بیش از یک درجه‌ بندی در یک گروه برای ایجاد یک سطح به کار برد.

• پس از این که بخش مربوط به انتخاب سایت و نام گذاری گروه تکمیل و رد شدند، به شما یک کادر انتخاب داده می‌شود تا خط ویژگی Limits of Grading را انتخاب کنید.
• پس از انتخاب، ممکن است کادر Grading – Weed Feature Line را مشاهده کنید.
  روی Continue Grading without Feature Line Weed کلیک کنید.
• وقتی از شما خواسته شد یک ضلع را انتخاب کنید، داخل خط ویژگی بسته کلیک کنید.
• به سؤال Entire Length با بله پاسخ دهید.
• در مرحله بعد، از شما خواسته می‌شود که ارتفاع مطلق مورد نظر برای درجه ‌بندی را وارد کنید.
  آن مقدار را در اعلان وارد کرده و Enter را بزنید.
• در مرحله بعد، از شما خواسته می‌شود، شیب برش را مشخص کنید، مقدار پیش ‌فرض همان مقداری است که در ابتدا برای معیارها تنظیم کرده‌اید.
  می‌توانید برای پذیرش این مقدار پیش ‌فرض، Enter را فشار دهید.
• سپس Enter را فشار دهید تا مقدار پیش ‌فرض برای شیب پر شدن پذیرفته شود.

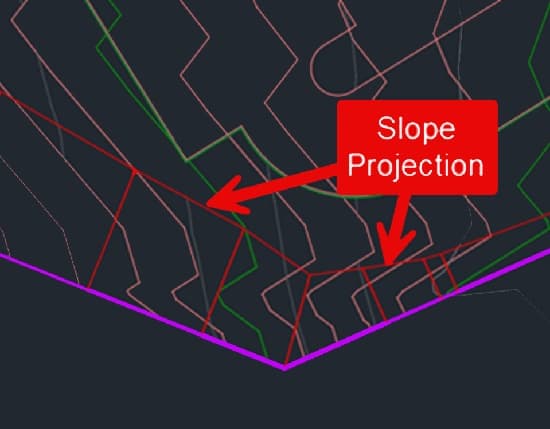

  خواهید دید که یک تصویر شیب ظاهر می‌شود که نشان ‌دهنده درجه‌ بندی شیب است.
  این تصویر شیب شامل یک خط عارضه است که تقریباً موازی با خط عارضه اصلی است که روی ارتفاع قرار دارد و در شیب پیکربندی شده با معیارها قرار گرفته است.
  این خط عارضه یک رابطه پویا با خط عارضه محدودیت‌های درجه ‌بندی حفظ خواهد کرد.

• روی grading projection feature line کلیک کنید و با استفاده از نوار متنی، روی گزینه Add to Surface as Breakline در پنل Modify کلیک کنید.
• در پنجره‌ Select Surface سطح شیب‌ دار نهایی را انتخاب کرده و روی OK کلیک کنید.
  برای پذیرش پیش ‌فرض‌ها در پنجره‌ Add Breaklines روی OK کلیک کنید. حالا یک سطح صاف و تراز شده برای کار دارید.

اگر نیاز به تغییر هر یک از ویژگی‌های معیار درجه ‌بندی دارید، می‌توانید، علامت الماس درجه ‌بندی را انتخاب کرده و در نوار متنی، Grading Editor را انتخاب کنید.

این کار پانوراما را باز می‌کند و رابطی را برای شما نمایش می‌دهد تا بتوانید ارتفاع هدف یا شیب‌های مورد استفاده برای تعریف این تصویر را تغییر دهید.

در این مرحله از درجه ‌بندی، می‌توانید یک تحلیل برش و پر کردن با این سطح و سطح موجود ایجاد کنید تا ببینید در کجا هستید.

می‌توانید برچسب‌های شیب یا ارتفاع را برای دریافت بازخورد اضافه کنید.

هرگونه درجه ‌بندی، خطوط ویژگی یا حتی نقاط دیگر باعث به ‌روزرسانی سطح، برچسب‌ها و حجم‌ها می‌شود.

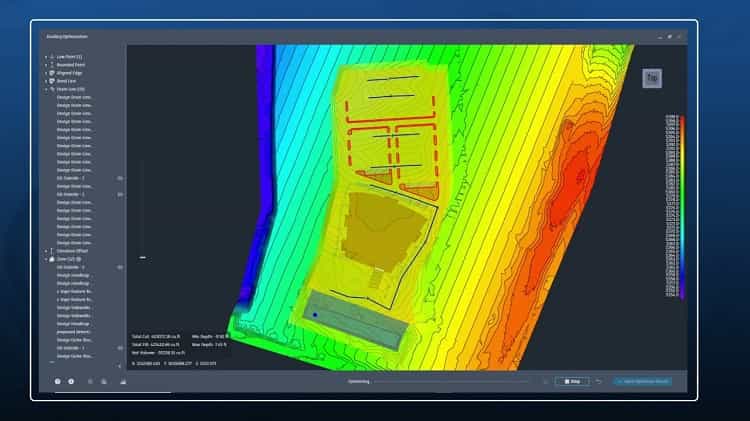

6# مزایای گریدینگ در سیویل تری دی

درجه‌ بندی سایت در یک پروژه توسعه مسکونی را تصور کنید.

این پروژه شامل ایجاد یک مجتمع مسکونی با چندین قطعه زمین، جاده و فضاهای سبز مشترک است.

رویکرد سایت سازماندهی شده به شرح زیر است:

1-6# پهنه ‌بندی و چیدمان قطعات زمین

محل پروژه به بخش‌هایی تقسیم شده که قطعات مسکونی، جاده‌ها و مناطق عمومی را مشخص می‌کند.

این پهنه ‌بندی تضمین می‌کند که هر منطقه برای استفاده مورد نظر خود تعیین شده و به چیدمان کارآمد قطعات زمین و طراحی جاده کمک می‌کند.

2-6# تعریف سطح

سطوح مختلفی برای هر منطقه تعریف شده، از جمله سطوح زمین موجود، سطوح پیشنهادی برای ساخت و ساز و سطوح جاده.

سازماندهی واضح سطح، امکان طراحی دقیق درجه ‌بندی و محاسبات دقیق خاکبرداری را فراهم می‌کند.

3-6# گروه‌های درجه ‌بندی برای زمین‌ها و جاده‌ها

گروه‌های درجه ‌بندی برای زمین‌های مسکونی و جاده‌ها ایجاد شدند.

این دسته ‌بندی فرآیند درجه ‌بندی را ساده می‌کند و مهندسان را قادر می‌سازد تا بدون تأثیر بر عناصر نامربوط، روی اجزای خاص تمرکز کنند.

4-6# مدیریت آب‌های سطحی

مدیریت آب‌های سطحی در سازماندهی سایت ادغام شده است.

سطح‌ بندی برای ترویج زهکشی مناسب طراحی شده و اقدامات کنترل آب‌های سطحی در مناطق تعیین‌ شده برای جلوگیری از سیل و فرسایش اجرا می‌شود.

5-6# مناطق محوطه ‌سازی

مناطقی که برای محوطه‌ سازی تعیین شده‌، مانند پارک‌ها و فضاهای سبز، به وضوح در سازمان سایت تعریف شدند.

این امر تضمین می‌کند که طراحی درجه ‌بندی، عناصر محوطه ‌سازی را به شکلی یکپارچه در بر می‌گیرد و به زیبایی‌ شناسی جامعه کمک می‌کند.

6-6# معیارهای طراحی منسجم

معیارهای طراحی، مانند الزامات شیب و پارامترهای خاک برداری و خاک ریزی، به شکلی منسجم در سراسر سایت تعیین می‌شوند.

این یکنواختی تضمین می‌کند که طرح تسطیح با استانداردهای پروژه همسو بوده و نتیجه ‌ای منسجم و از نظر بصری جذاب ارائه می‌دهد.
