تصور کنید یک جادوگر داخل موتور ماشین شما زندگی می‌کند که می‌تواند قدرت موتور را 30 درصد افزایش داده، مصرف سوخت را هوشمندانه مدیریت کرده و حتی خطاهای فنی را قبل از وقوع پیش‌بینی کند.

این جادوگر واقعی است و نام آن KTAG ECU است.

در دنیای تیونینگ خودرو، ktag مانند چاقوی جراحی فوق پیشرفته عمل می‌کند که می‌تواند مغز الکترونیکی خودرو (ECU) را بازنویسی کرده، محدودیت‌های کارخانه را حذف و پتانسیل واقعی موتور را آزاد کند.

البته، این فناوری در دستان افراد نابلد مانند یک شمشیر دو لبه است؛ یک طرف، افزایش قدرت باورنکردنی و طرف دیگر خطر آسیب جدی به موتور.

در این مقاله به بررسی موارد زیر خواهیم پرداخت:

  • ktag چیست؟
  • نحوه استفاده از ktag چگونه است؟
  • کاربرد ktag چیست؟
  • انواع ابزار ktag
  • مشخصات ابزار ktag چیست؟
  • الزامات نگهداری ktag چیست؟
  • نحوه انجام تست ktag چگونه است؟
  • مزایا و معایب ktag چیست؟

1# ktag چیست؟

ktag چیست؟

ktag دستگاهی است که می‌تواند در اتومبیل برای اتصال دستگاه به رایانه به منظور حل مشکل ECU استفاده شود.

این دستگاه، وسیله‌ای برای مهندسانی است که با رایانه کار می‌کنند و برای تعیین تنظیمات ECU استفاده می‌شود.

این ابزار راه حل نهایی برای حل مشکلات کامپیوتر خودرو، عملکرد بهتر خودروها و به روز نگه داشتن نرم افزار ECU است.

1-1# ویژگی‌های اصلی برنامه نویس K-Tag چیست؟

از جمله ویژگی‌های ktag می‌توان به موارد زیر اشاره کرد:

  • خواندن داده‌ها از ECU
  • نوشتن اطلاعات جدید در ECU
  • کار با برندها و مدل‌های مختلف خودرو
  • تماشای داده‌های واقعی خودرو در زمان واقعی
  • به روز رسانی ECU

2-1# پردازنده‌های ktag

پردازنده‌های ktag عبارت اند از:

  • MOTOROLA MPC5xx
  • MOTOROLA 68000HC
  • MOTOROLA HC12
  • MOTOROLA NEXUS MPC5xxx
  • RENESAS SH705xx
  • RENESAS M32
  • MITSUBISHI MH72xx
  • MITSUBISHI MH8xx
  • INFINEON TRICORE
  • ST10

3-1# چه کسی از نرم افزار ktag استفاده می‌کند؟

نرم افزار ktag عمدتاً توسط افراد زیر استفاده می‌شود:

  1.  مکانیک و مهندس خودرو
  2.  متخصصین خودرو کارشناسان تیونینگ خودرو
  3.  تیم‌های مسابقه‌ای
  4.  علاقه مندان باتجربه خودرو (پس از آموزش مناسب)

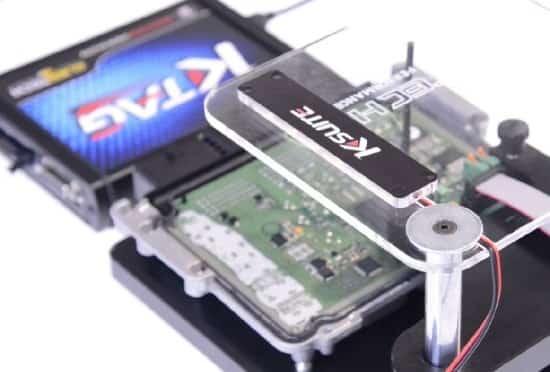

2# نحوه استفاده از نرم افزار ktag چگونه است؟

نحوه استفاده از نرم افزار ktag چگونه است؟

ktag با اتصال ECU ماشین به کامپیوتر عمل می‌کند.

نحوه استفاده از ktag به صورت زیر است:

  1. سیستم ktag را به پورت OBD-II خودرو وصل کنید.
  2. نرم افزار KTag Master را روی کامپیوتر خود راه اندازی کنید.
  3. مدل خودرو را انتخاب کرده و سپس شروع به خواندن ECU کنید.
  4. داده‌های ECU را بررسی کنید.
  5. مشکلات موجود را حل کنید.
  6. در صورت لزوم تنظیمات جدیدی انجام دهید.

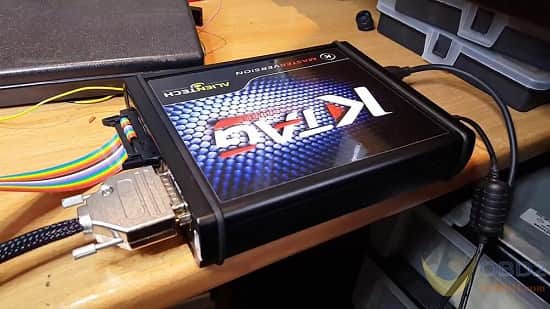

3# کاربرد نرم افزار ktag چیست؟

کاربرد نرم افزار ktagچیست؟

ktag به طرق مختلف در صنعت خودرو استفاده می‌شود.

بخش‌های عمده‌ای که از این دستگاه استفاده می‌کنند، به شرح زیر است:

  • تنظیم ECU: مهندسان با سیستم‌های ECU کار می‌کنند تا راندمان سوخت موتورها را افزایش داده یا به آنها قدرت بیشتری بدهند.
  • تشخیص: این کاربرد توانایی تشخیص مشکلات پیچیده در اتومبیل‌ها را تضمین می‌کند.
    این در صورتی است که سایر دستگاه‌ها توانایی انجام این کار را ندارند.
  • تعمیر ECU: گاهی اوقات، یک ECU شکسته را می‌توان با K-Tag دوباره زنده و احیا کرد، بنابراین، لازم نیست برای خرید یک ECU جدید عجله کرده و می‌توانید در هزینه صرفه جویی کنید.
  • سفارشی سازی خودرو: جامعه تیونینگ خودرو موفقیت‌های زیادی را باktag تجربه کرده است؛ زیرا آنها توانسته‌اند خودروهای خود را هم منحصر به فرد و هم قدرتمندتر از نسخه استوک پیکربندی کنند.

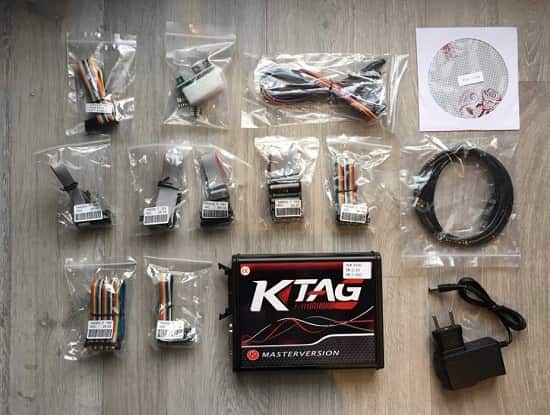

4# انواع ابزار برنامه نویسی ktag

انواع ابزار برنامه نویسی ktag

ابزار برنامه نویسی K-Tag ECU وسیله ای است که برای خواندن و نوشتن داده‌ها از ECU و همچنین وسایل نقلیه خودرو استفاده شده و علاوه بر آن، امکان کپی، به روز رسانی و تنظیم نرم افزار داخل ECU را فراهم می‌کند.

این ابزار برای اهداف بسیاری استفاده می‌شود، از جمله آنها می‌توان به موارد زیر اشاره کرد.

1-4# چیپ تیونینگ

چیپ تیونینگ فرآیند اصلاح نرم افزار در واحد کنترل موتور خودرو (ECU) به منظور بهبود عملکرد خودرو است.

اصلاحات انجام شده می‌تواند قدرت خروجی خودرو را افزایش داده و پارامترهای دیگر را تغییر دهد.

ktag می‌تواند داده‌ها را از ECU و به آن بخواند و بنویسد و همچنین به تیونرها امکان می‌دهد، چیپ تیونینگ را با خیال راحت و دقیق انجام دهند.

2-4# برنامه نویسی فلش

برنامه نویسی فلش فرآیند به روز رسانی یا تغییر نرم افزار در ECU است.

ktag به تکنسین‌ها اجازه می‌دهد تا نرم افزار را در ECU بدون نیاز به تعویض سخت افزار تغییر دهند.

3-4# کلون ECU

ktag شبیه سازی یک ECU به دیگری را امکان پذیر می‌کند.

این دستگاه هنگام تعویض ECU معیوب مفید است.

داده‌های ECU قدیمی را می‌توان با استفاده از ktag روی یک ECU جدید کلون کرد و مطمئن شد که ECU جدید دقیقاً همانند قبلی عمل می‌کند.

4-4# دستگاه‌های امنیتی

وسایل نقلیه مدرن دارای بخش‌ها و عملکردهای امنیتی برای جلوگیری از دسترسی غیرمجاز به ECU هستند.

ktag رویه‌ها و کدهای امنیتی (در صورت نیاز) را برای دسترسی به ECU در خودروهایی با سیستم‌های امنیتی پیشرفته ارائه می‌دهد.

5-4# مجموعه آداپتورهای سفارشی

ktag با انواع کانکتورها و آداپتورها برای ارتباط با ECU ارائه می‌شود.

با توجه به نوع بسته، ممکن است مجموعه‌های آداپتور سفارشی برای مدل‌های خاص ECU نیز داشته باشد.

این آداپتورها اتصال ایمن بین ktag و ECU را تضمین می‌کنند.

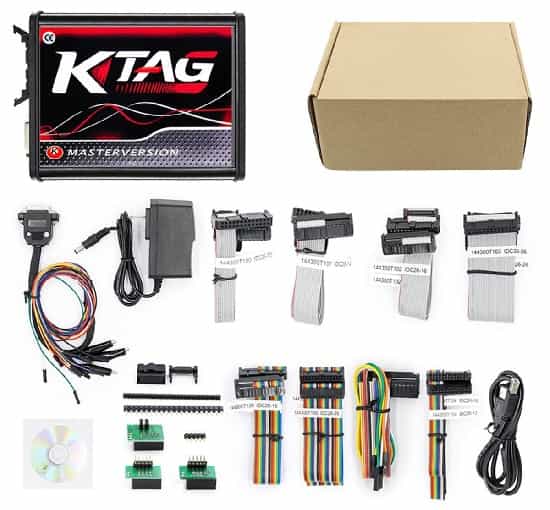

5# مشخصات ابزار برنامه نویسی ktag چیست؟

مشخصات ابزار برنامه نویسی ktag چیست؟

در این بخش مشخصات ابزار برنامه نویسی K-Tag ECU آورده شده است.

1-5# سخت افزار

ktag دارای رابط سخت افزاری قدرتمندی است که به ECU خودرو متصل می‌شود.

این دستگاه، دارای یک میکروکنترلر است که داده‌ها را سریع و دقیق پردازش می‌کند.

همچنین، دارای یک واحد ذخیره سازی حافظه است که فایل‌ها و برنامه‌های مهم مورد استفاده در فرآیند برنامه نویسی ECU را ذخیره می‌کند.

ktag دارای یک منبع تغذیه است که در طول فرآیند برنامه ریزی، برق ابزار و ECU را تأمین می‌کند.

این ابزار یک رابط اتصال دارد که به آن اجازه می‌دهد به ECU های مختلف و ماژول‌های دیگر وسایل نقلیه متصل شود.

ktag دارای یک بدنه محکم است که از قطعات داخلی در برابر آسیب و سایش محافظت می‌کند.

2-5# نرم افزار

ktag دارای نرم افزار پیشرفته ای است که آن را قادر می‌سازد با ECU خودرو ارتباط برقرار کرده و به داده‌های آن دسترسی داشته باشد.

این نرم افزار دارای یک رابط کاربری بوده که استفاده و پیمایش آسان است و به کاربر این امکان را می‌دهد که گزینه‌ها را انتخاب کرده و اطلاعات را به راحتی مشاهده کند.

نرم افزار ktag شامل یک پایگاه داده از اطلاعات ECU برای وسایل نقلیه مختلف، مانند دستورالعمل‌های برنامه نویسی، پروتکل‌های امنیتی و ساختارهای داده است.

این پایگاه داده به K-Tag اجازه می‌دهد تا فرآیند برنامه ریزی خود را برای هر مدل خودرو و سال سفارشی کند.

نرم افزار ktag برای افزودن ویژگی‌های جدید، بهبود عملکرد و گسترش پایگاه داده خودروها و ECU های پشتیبانی شده به صورت مرتب به روز می‌شود.

3-5# پروتکل‌های پشتیبانی شده

ktag از پروتکل‌های ارتباطی مختلفی پشتیبانی می‌کند که به آن اجازه می‌دهد با ECUs های مختلف و رابط‌های برنامه نویسی آنها تعامل داشته باشد.

برخی از پروتکل‌های رایج عبارت اند از:

  • KWP2000
  • ISO9141
  • CAN
  • J1850 PWM
  • J1850 VPW

4-5# رابط اتصال

ktag دارای یک رابط اتصال است که به آن اجازه می‌دهد به ECU های مختلف و ماژول‌های دیگر وسایل نقلیه متصل شود.

ktag دارای یک مجموعه کانکتور با آداپتورهای مختلف برای خودروها و ECU های مختلف است.

کانکتورها و آداپتورها اتصال ایمن و قابل اعتماد بین K-Tag و ECU را تضمین کرده و امکان انتقال و ارتباط دقیق داده‌ها را در طول فرآیند برنامه ریزی فراهم می‌کنند.

5-5# منبع تغذیه

ktag برای کار و اتصال به ECU خودرو به منبع تغذیه نیاز دارد. معمولاً از درگاه OBD-II خودرو نیرو می‌گیرد.

در برخی موارد، ممکن است، یک منبع تغذیه خارجی برای تأمین انرژی کافی برای ktag و ECU در طول فرآیند برنامه ریزی مورد نیاز باشد.

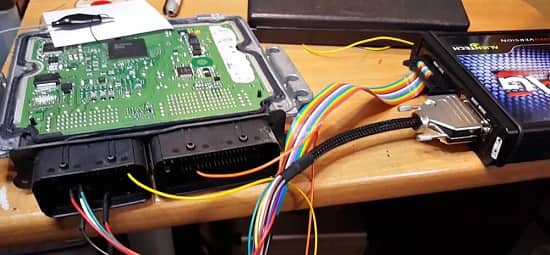

6# الزامات نگهداری از ktag چیست؟

الزامات نگهداری

ابزارهای برنامه نویسی ktag دارای الزامات نگهداری خاصی برای اطمینان از عملکرد بهینه و طول عمر هستند که عبارت اند از:

  • به روز رسانی‌های منظم: نرم افزار ktag را با آخرین نسخه‌های سازنده به روز نگه دارید.
    این به‌ روز رسانی‌ها ممکن است، شامل رفع اشکال، ویژگی‌های جدید و پشتیبانی گسترده از خودروها و ECU‌های بیشتر باشد.
  • تمیز و بدون گرد و غبار نگه داشتن: ktag را تمیز و عاری از گرد و غبار و کثیفی نگه دارید تا از آسیب به اجزای داخلی و اتصالات آن جلوگیری کنید.
    از یک پارچه یا برس نرم برای تمیز کردن ktag و لوازم جانبی آن به صورت مرتب استفاده کنید.
  • بررسی اتصالات: به صورت مرتب کانکتورها، آداپتورها و کابل‌های ktag را از نظر سایش، آسیب یا شل شدن اتصالات بررسی کنید.
    برای اطمینان از عملکرد قابل اعتماد و جلوگیری از مشکلات ارتباطی با ECU، قطعات فرسوده یا آسیب دیده را سریعاً تعویض کنید.
  • نگهداری مناسب: در صورت عدم استفاده، ktag و لوازم جانبی آن را در مکانی خشک و تمیز، محافظت شده از دماهای شدید، رطوبت و نور مستقیم خورشید نگهداری کنید.
    ذخیره سازی مناسب عمر ابزار و اجزای آن را افزایش می‌دهد.
  • پیروی از دستورالعمل‌های سازنده: همیشه به دستورالعمل‌ها و توصیه‌های سازنده برای استفاده و نگهداری از ktag پایبند باشید.
    این امر شامل استفاده از روش‌های صحیح برای برنامه ‌نویسی، خواندن و نوشتن و همچنین، تأیید داده‌ها در ECU و هر دستورالعمل نگهداری خاص است.
  • تعمیر و نگهداری منبع تغذیه: به صورت منظم واحد منبع تغذیه ktag را بررسی کنید تا مطمئن شوید که به درستی کار کرده و برق پایداری را برای ابزار و ECU تأمین می‌کند.
    برای حفظ عملکرد قابل اطمینان، قطعات فرسوده یا آسیب دیده واحد منبع تغذیه را در صورت نیاز تعویض کنید.

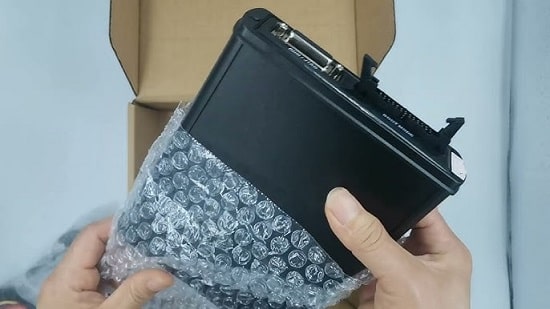

7# انتخاب ابزار برنامه نویسی Ktag

انتخاب ابزار برنامه نویسی Ktag

انتخاب ابزار برنامه نویسی Ktag ECU مناسب برای نیازهای تجاری نیازمند بررسی دقیق چندین عامل است:

  • سازگاری: ابزار ktag باید با مدل‌های خودرو سازگار باشد. تحقیق و انتخاب ابزاری که از ECU اکثر خودروهای موجود در بازار هدف پشتیبانی می‌کند، برای جلوگیری از محدودیت‌ها بسیار مهم است.
  • عملکرد: ابزار مختلف ktag عملکردهای متفاوتی دارند.
    توصیه می‌شود از دستگاهی با ویژگی‌های جامع، از جمله خواندن و نوشتن داده‌ها، شبیه ‌سازی کلیدها و به‌ روز رسانی ECU‌ها استفاده کنید.
    چنین ابزاری تمام خدمات لازم را ارائه داده و در نتیجه نیاز به سرمایه گذاری در ابزارهای بیشتر را از بین می‌برد.
  • کیفیت و قابلیت اطمینان: به دلیل وجود بسیاری از ابزارهای K-tag موجود در بازار، خرید ابزار با کیفیت و قابل اطمینان از تأمین کنندگان معتبر توصیه می‌شود.
    چنین ابزارهایی از نظر عملکرد و دقت سازگار بوده و به حفظ عملکرد بهینه خودرو و کاهش خطاها کمک می‌کند.
  • پشتیبانی و به‌ روز رسانی: انتخاب یک ابزار K-tag که به ‌روز رسانی‌های منظم و پشتیبانی فنی را ارائه می‌کند، حیاتی است.
    صنعت خودرو همیشه در حال تغییر بوده و مدل‌های جدید معرفی و مدل‌های موجود به روز می‌شوند.
    ابزار ktag با به ‌روز رسانی‌ها به کاربران کمک می‌کند تا با آخرین برنامه‌ نویسی و عملکردهای تشخیصی ECU در جریان باشند.
  • بودجه: ابزارهای برنامه نویسی ktag در قیمت گذاری متفاوت هستند.
    با این حال، توصیه می‌شود بودجه معقولی را کنار بگذارید و در مورد ابزاری که متناسب با بودجه شما است، تحقیق کنید.
    مهمتر از آن، کیفیت را به خطر نیندازید.

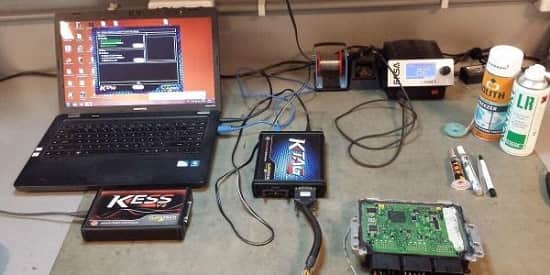

8# نحوه انجام تست با Ktag

نحوه انجام تست

اصلاح نرم ‌افزار ذخیره‌ شده در واحد کنترل موتور (ECU) یک وسیله نقلیه برای بهبود عملکرد، بهره‌ وری سوخت یا سایر ویژگی‌ها است.

ktag یکی از ابزارهایی است که معمولاً توسط تکنسین‌ها و تیونرهای خودرو برای خواندن و نوشتن داده‌ها در ECU استفاده می‌شود.

در این بخش یک راهنمای کلی در مورد نحوه انجام تنظیم ECU با استفاده از ktag ارائه خواهیم داد.

1-8# آماده سازی

مطمئن شوید که تجهیزات لازم را دارید:

  • ابزار ktag
  • کابل OBD
  • کابل‌های آداپتور ECU
  • منبع تغذیه

و یک کامپیوتر که با نرم افزار مناسب نصب شده است.

مدل خاص ECU را در خودرو شناسایی کنید و نمودارهای سیم کشی صحیح و اطلاعات پین اوت را به دست آورید.

2-8# اتصال ktag به ECU

ECU را در خودرو قرار دهید که معمولاً داخل محفظه موتور قرار دارد، اگرچه مکان دقیق ممکن است بسته به نوع و مدل وسیله نقلیه متفاوت باشد.

کابل OBD را از ابزار ktag به پورت OBD خودرو وصل کنید.

این امکان ارتباط بین ابزار KTAG و ECU را فراهم می‌کند.

کابل‌های آداپتور ECU را از ابزار ktag به ECU وصل کنید.

برای اطمینان از اتصالات صحیح، نمودارهای سیم کشی و اطلاعات پین اوت را دنبال کنید.

3-8# خواندن اطلاعات از ECU

نرم افزار ktag را روی رایانه خود راه اندازی کنید.

گزینه خواندن داده‌ها از ECU را انتخاب کنید.

نرم افزار با ECU ارتباط برقرار کرده و داده‌های سیستم عامل موجود را بازیابی می‌کند.

دستورالعمل‌های روی صفحه را دنبال کنید تا داده‌های خوانده شده را در رایانه خود ذخیره کنید.

این یک نسخه پشتیبان از سیستم عامل اصلی ایجاد می‌کند که در صورت نیاز می‌توان آن را بازیابی کرد.

4-8# اصلاح داده‌ها

از نرم افزارهای تخصصی مانند WinOLS برای تجزیه و تحلیل و اصلاح داده‌های سیستم عامل استفاده کنید.

این امر ممکن است، شامل تنظیم پارامترهای مربوط به موارد زیر باشد:

  • تحویل سوخت
  • زمان جرقه زنی
  • فشار بوست توربو
  • و سایر پارامترهای موتور

بر اساس اهداف تیونینگ خود، با در نظر گرفتن عواملی مانند مشخصات موتور، کیفیت سوخت و استفاده مورد نظر از وسیله نقلیه، تغییراتی ایجاد کنید.

5-8# نوشتن داده‌های اصلاح شده در ECU

پس از انجام تغییرات مورد نظر، داده‌های اصلاح شده را با استفاده از نرم افزار تنظیم ذخیره کنید.

در نرم افزار ktag گزینه نوشتن اطلاعات در ECU را انتخاب کنید.

دستورالعمل‌های روی صفحه را دنبال کرده تا داده‌های سیستم عامل تغییر یافته را از رایانه خود به ECU منتقل کنید.

منتظر بمانید تا مراحل نوشتن کامل شود. اطمینان از یک منبع تغذیه پایدار برای جلوگیری از هرگونه وقفه در طول فرآیند نوشتن بسیار مهم بوده؛ زیرا ممکن است، منجر به آسیب ECU شود.

6-8# تأیید و تست

پس از نوشتن داده‌های اصلاح شده در ECU، ابزار ktag را از خودرو جدا کنید.

خودرو را روشن کنید و مطمئن شوید که بدون هیچ مشکلی کار می‌کند.

ممکن است برای بهینه سازی عملکرد و اطمینان از قابلیت اطمینان، آزمایش و تنظیم دقیق اضافی انجام شود.

9# مزایا و معایب استفاده از ktag چیست؟

مزایا و معایب استفاده از ktagچیست؟

در این بخش به بررسی مزایا و معایب استفاده از ktag می‌پردازیم.

1-9# مزایای استفاده از ktag چیست؟

Ktag برای کار با طیف وسیعی از وسایل نقلیه از جمله:

  • اتومبیل
  • کامیون
  • موتور سیکلت
  • و ماشین آلات کشاورزی

طراحی شده است. با بسیاری از برندها و مدل‌ها سازگار است و آن را به ابزاری همه کاره برای حرفه ای‌های خودرو تبدیل می‌کند.

با غیرفعال کردن قطعات غیرضروریECU، هزینه‌های آن ارزان تر شده و می‌توان با بسیاری از انواع خودروها کار کرد.

تنظیمات را می‌توان به روشی عمیق‌تر نسبت به زمانی که از ابزار خاصی مانند ktag استفاده نمی‌کردید، تجزیه و تحلیل کنید و سپس تغییر دهید.

کاربر می‌تواند آن را با توجه به نیازهای خود سفارشی سازی کرده، زیرا این دستگاه همه کاره است.

2-9# معایب ktag چیست؟

باید تمام خطرات احتمالی مرتبط با ktag را به وضوح درک کرد.

در استفاده از ktag باید مراقب آن باشید؛ زیرا اگر به درستی کار نشود، ممکن است به شدت به ECU آسیب برساند.

اگر ECU خودرو توسط فردی غیر از فروشنده خودرو تغییر داده شود، ممکن است، گارانتی آن باطل و نامعتبر شود.

حتی اگر بتوان در برنامه نویسی اصلی خودرو این کار را به صورت قانونی انجام داد. برای استفاده ایمن از ktag باید به سطح خاصی از تخصص دست یافته باشید.

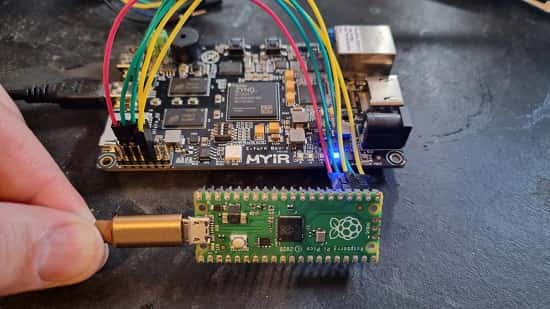

10# تفاوت jtag با ktag چیست؟

تفاوت jtag با ktag چیست؟

JTAG یک روش یکپارچه برای آزمایش اتصالات روی بردهای مدار چاپی (PCB) است که در سطح مدار مجتمع (IC) پیاده سازی می‌شوند.

JTAG پذیرش و محبوبیت زیادی پیدا کرده و عمدتاً در مراحل توسعه و ساخت برای برنامه ‌ریزی و آزمایش مدارها استفاده می‌شود.

این وسیله امکان دسترسی مستقیم به میکروکنترلر را فراهم کرده و به توسعه دهندگان کمک می‌کند تا رجیسترها را بخوانند و بنویسند و محتویات حافظه و نرم افزار اشکال زدایی را مشاهده کنند.

با این حال، همان عملکردی که JTAG را برای توسعه مفید می‌کند، می‌تواند توسط افرادی مورد سو استفاده قرار گیرد.

این در حالی است که ktag یک ابزار برنامه نویسی روی میز است که به تیونر امکان دسترسی کامل به ECU را می‌دهد.

استفاده از ابزار برنامه نویسی رومیزی آسان است و می‌تواند ریزپردازنده، EEPROM و حافظه فلش را از ECU بخواند.

ktag ابزاری مطمئن و حرفه ای است که طیف وسیعی از وسایل نقلیه قادر به استفاده از آن هستند.
