مفاهیم ورودی دیجیتال و آنالوگ، اولین مفهومی است که شما به عنوان یک مهندس و تکنسین باید به آن تسلط داشته باشید.

با فراگیری این مطلب، به راحتی قادر خواهید بود که بین سیگنال یا ورودی دیجیتال و آنالوگ و خروجی ها تفکیک قائل شوید.

تجهیزات مختلفی را با هم بررسی خواهیم کرد و با سیگنال های مختلف آشنا خواهیم شد.

مدرس: مهندس مجید گودینی

انواع ورودی و خروجی (بخشی از بسته PLC PRO)

داده‎هایی که ما با آنها سر و کار داریم و به PLC یا ARM یا هر کنترلر دیگر ارسال می‌شوند،
به سه دسته زیر تقسیم می گردند:

  1. دیجیتال
  2. آنالوگ
  3. قطار پالس‌ها (قطار ضربه‌ها)

خروجی و ورودی دیجیتال

داده‌هایی که به صورت ۰ و ۱ یا به عبارت دیگر ON/OFF هستند.

ورودی دیجیتال

برای درک بهتر این مسئله بهتر است با یک مثال، کار را ادامه بدهیم.

فرض کنید که شما یک کلید برق دارید که به یک لامپ متصل است،
هنگامی که کلید را میزنید، لامپ روشن می شود و
وقتی که کلید را قطع می کنید، لامپ خاموش می شود.

این بدان معناست که شما فقط دو وضعیت دارید، که از آن تعبیر به صفر و یک می شود.

در تصاویر زیر، تعدادی از تجهیزات ارسال کننده‌ی سیگنال‌های دیجیتال (پرکاربرد در صنعت) را مشاهده می‌کنیم.

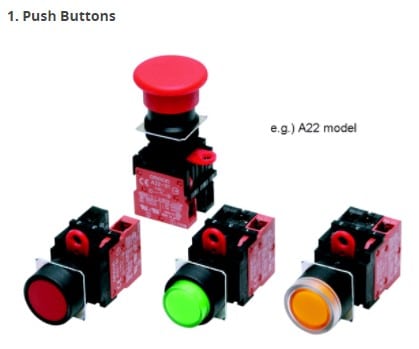

Push Button (پوش باتن) یا کلید فشاری، سویچی است که در صنعت و کارخانجات برای قطع و وصل استفاده می شود.

بستگی به آنکه کلید فشاری از نوع Normally closed) NC) باشد یا Normally Open) NO)، عملکرد متفاوتی دارند.

اما همواره یا وصل بوده یا قطع می باشند (۰ و ۱)

کنتاکت های NO: به صورت پیش فرض، باز هستند.
هنگامی که کلید فشاری را بزنیم، مسیر جریان متصل شده و برق وصل می‌گردد.

کنتاکت های NC: به صورت پیش فرض بسته می باشند و با عبور جریان، مسیر را تکمیل می‌کنند.
پس از زدن سوئیچ، کنتاکت باز شده و جریان قطع می‌شود.

اگر برایتان سوال شده است که هریک از تجهیزات فوق (۳ تجهیز انتهایی)، چه عملکردی دارند،
بر روی عکس مربوطه کلیک کنید و توضیحات تکمیلی را مطالعه نمایید.

در ادامه نحوه عملکرد چند ورودی دیجیتال را مشاهده می کنیم:

و اما خروجی دیجیتال!

خروجی دیجیتال به این نحو عمل می کند که با رسیدن برق (فعال شدن)، عمل کرده و در صورت نبود برق، غیر فعال می شود.

مثلا یک بخاری برقی را فرض کنید که فط دو حالت دارد، یا برقدار می شود و روشن می گردد، یا

اتصال برق با آن قطع می شود و بخاری برقی خاموش می گردد.

در کلیپ زیر، نحوه کار چند خروجی دیجیتال را مشاهده می کنید:

آنالوگ

داده‌ هایی که به صورت پیوسته ارسال‌ شده و می‌ توانند هر مقداری را بین ماکزیمم و مینیمم داده‌ ها اختیار کنند.

در تصاویر زیر، نمونه‌هایی از تجهیزاتی ارسال کننده‌ی سیگنال‌های آنالوگ را مشاهده می‌کنیم.

در صورتی که بر روی هر یک از تصاویر فوق کلیک کنید، می توانید از آموزش بیشتری هم برای هر کدام بهره مند شوید.

در ادامه دو فیلم آموزشی از تجهیزات ورودی و خروجی آنالوگ مشاهده می‌ کنیم.

حالا با دیدن فیلم زیر، مجددا ورودی و خروچی های دیجیتال و آنالوگ را با تاکید بر سنسورهای متصل به پی ال سی بررسی می کنیم.
این ویدئو جذاب رو هم مشاهده کنید:

قطار پالس (داده های سریال از این جنس می باشند)

داده‌هایی که رفتاری مشابه با رفتار داده‌های دیجیتال داشته، ولیکن به صورت مداوم و با سرعت بالا این رفتار را تکرار می‌کنند.
به عبارت دیگر داده‌هایی که متشکل از ۰ , ۱ ها و ON/OFF های پی‌درپی و به صورت پالس‌های پی‌درپی هستند.

در تصاویر زیر، نمونه‌هایی از تجهیزات ارسال کننده‌ی سیگنال‌های قطاری را مشاهده می‌کنیم

در دو فیلم زیر، عملکرد اینگونه سیگنال ها را هم به عنوان ورودی و خروجی مشاهده می کنیم:

امیدواریم از این مطلب لذت برده باشید.

همچنین ما سعی کردیم در بسته PLC PRO و +۳۰ تمامی این مفاهیم رو پر بار تر و کامل تر بیان کنیم.
