رعایت نکردن موارد استاندارد جوشکاری در صنایع، سالیانه دلیل خسارات جانی و مالی زیادی می باشد.
این استانداردها توسط سازمان هایی نظیر ASME و AWS تهیه شده اند.
برای آشنایی با استانداردهای جوشکاری و انواع آن ها می توانید از مقاله زیر استفاده کنید.
۱- منابع استاندارد جوشکاری
شاید تا به حال با نام هایی چون AWS ،API و یا ASME برخورد کرده باشید ولی ندانید که این نام ها به چه معنا می باشد.
AWS نام انجمن جوشکاری آمریکا می باشد که نام کامل آن American Welding Society است.
کار اصلی این انجمن تحقیق و تهیه انواع دستورالعمل ها برای جوشکاری و بازرسی جوش می باشد.
اما ASME، این سازمان که با نام جهانی American Society of Mechanical Engineers شناخته می شود نیز شبیه به سازمان AWS می باشد.
اما سازمان ASME به صورت بسیار گسترده تر در زمینه های مکانیکی و ساخت انواع سازه ها فعالیت می کند.
سازمان API نیز که نام اصلی آن American petroleum institute می باشد در زمینه تحقیق و توسعه ساخت و بهره برداری از انواع لوله های گازی و نفتی فعالیت می کند.
این سه سازمان برای هر نوع سازه و یا قطعه ای استاندارد های جوشکاری خاص خود را دارا می باشند.
۲- معرفی مهم ترین استاندارد های جوشکاری

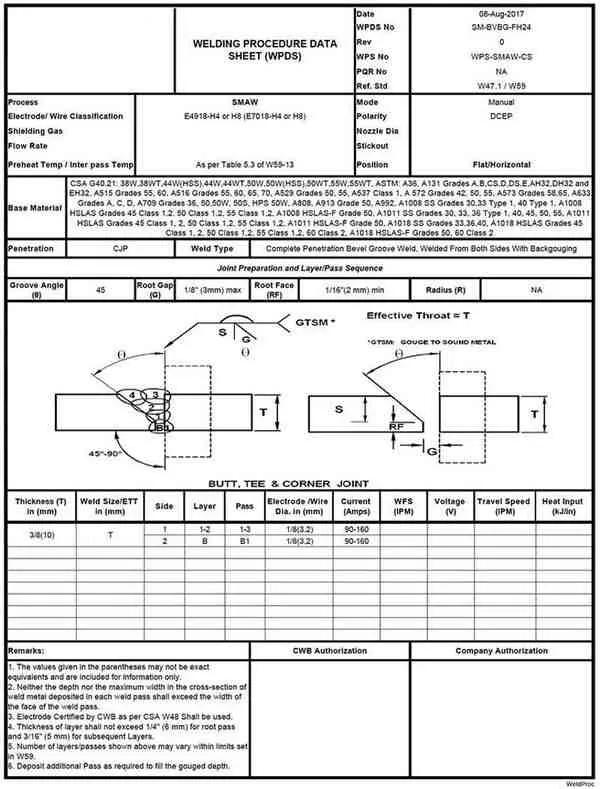

ابتدا قبل از شروع جوشکاری نیاز به تهیه دستورالعمل جوشکاری و یا به اختصار WPS می باشیم.
WPS ها توسط مهندسین جوشکاری واجد شرایط نوشته می شود.
این مهندسان دوره های مخصوص نوشتن WPS را گذرانده اند و با چگونگی استفاده از انواع استاندارد ها آشنایی دارند.
معمولا بر حسب نیاز از دو یا چند کد مختلف برای تهیه دستورالعمل جوشکاری استفاده می شود.
دستورالعمل های جوشکاری مجموعه فرآیند هایی هستند که از قبل از جوشکاری آغاز و پس از آن نیز ادامه دارند.
برای مثال می توان به مراحل آماده سازی قطعه، انتخاب روش و الکترود، وضعیت جوشکاری و یا آمپر جوشکاری و همچنین شیوه بازرسی و تایید جوش اشاره کرد.
معمولاً بسته به نوع قطعه از انواع استاندارد ها نظیر ASME و AWS و API استفاده می شود.
در زیر به بررسی انواع استانداردهای جوشکاری ASME و AWS و API می پردازیم.
۲-۱- استاندارد ASME
سازمان ASME دارای تعالیف بسیار زیادی در زمینه مکانیک و ساخت انواع تجهیزات می باشد.
در زیر تعالیف مربوط به جوشکاری و بازرسی جوش آورده شده است:
ASME SECTION 2: این استاندارد برای انتخاب متریال جوشکاری می باشد.
ASME SECTION 8: این استاندارد موارد مورد نیاز برای ساخت منابع تحت فشار می باشد.
ASME SECTION 9: این کد به صورت کامل به انتخاب روش جوشکاری مناسب و دیگر پارامتر های مربوط به آن و همچنین چگونگی بازرسی جوش می پردازد.
ASME SECTION 5: تمامی مباحث مربوط به بازرسی جوشکاری به صورت غیر مخرب (NDT) در این بخش می باشد.
این SECTION ها اصلی ترین تالیفات مورد استفاده از استاندارد ASME برای جوشکاری و تهیه WPS می باشد.
ASME B16.25: این کد برای لبه های جوش شونده در خطوط لوله استفاده می شود.
ASME B16.9: برای فیتینگ های جوشکاری به سراغ این استاندارد می رویم.
ASME B16.49: برای لبه سازی جوش های خم از این استاندارد استفاده می شود.
۲-۲- استاندارد AWS
AWS D10.10: این استاندارد برای تایین گرمایش سرجوش ها در پایپینگ به کار می رود.
AWS A5.30: برای استفاده از فیلتر های جوشکاری از این استاندارد استفاده می شود.
AWS A5.18: در این استاندارد به بررسی الکترود های موجود برای جوشکاری قوسی در فولادات کربنی پرداخته شده است.
AWS A5.4: این استاندارد نیز در مورد الکترود های جوشکاری SMAW می باشد.
AWS A5: متریال های مورد استفاده در جوشکاری در این بخش جمع آوری شده است.
AWS D1.1: کد های موجود برای جوشکاری در این استاندارد آمورده شده است.
AWS A1.1: بررسی ابعادی جوشکاری به صورت کامل در این تالیف می باشد.
استاندارد های جوشکاری AWS یکی از معتبر ترین و در عین حال پرکاربرد ترین استانداردها برای جوشکاری می باشند.
۲-۳- استاندارد API
API 2X: برای تست NDT استراکچرهای خشکی استفاده می شود.
API 1104: مهم ترین استاندارد برای جوشکاری خطوط لوله استاندارد API 1104 می باشد.
API 1111: در این استاندارد به طراحی و شناخت و تعمیر خطوط لوله سازه های OFFSHORE می باشد.
API 1110: از این استاندارد برای بازرسی و تست خطوط لوله انتقال استفاده می شود.
API 598: این استاندارد برای بررسی ولوها استفاده می شود.
API RP 572: برای بازررسی و تست مخازن تحت فشار از این استاندارد استفاده می شود.
API 20D: این استاندارد منحصراً به بررسی و چگونگی آزمون های NDT برای تجهیزات نفت و گاز می پردازد.
API 582: این استاندارد روش های جوشکاری را در صنایع نفت و گاز بررسی می کند.
API 577: مباحث جوشکاری و بازرسی آن در این استاندارد آورده شده است.
تمامی استاندارد هایی که در بالا آورده شده اند در نوشتن WPS استفاده می شوند.
یک مهندس جوش با استفاده از استاندارد جوشکاری، دستورالعمل جوشکاری را تهیه می کند.
