یک جوشکار باید در تمامی روش های جوشکاری، در وضعیت های گوناگون جوشکاری کند که هر کدام از این وضعیت ها نیاز به مهارت های خاص خود دارند.
برای هر روش بسته به جوشکاری نسبت به وضعیت قرارگیری سطوح صاف و یا لوله ها وضعیت ها تغییر می کنند.
در این مقاله به دسته بندی انواع وضعیت های جوشکاری مهم و اساسی می پردازیم، با ما همراه باشید.
۱- وضعیت های جوشکاری
وضعیت های جوشکاری در تمامی روش های مثل SMAW ،GMAW و GTAW بسته به سطح و نوع آن متغیر می باشد.
در این مقاله ما وضعیت های جوشکاری را بر اساس استاندارد AWS بررسی می کنیم.
برای آشنایی بیشتر با این وضعیت ها ویدیوی زیر را مشاهده کنید.
در اولین قدم به بررسی وضعیت های جوشکاری در جوشکاری صفحه ای (Plate) می پردازیم.
۲- انواع وضعیت های جوشکاری صفحه ای (Plate)
۲-۱- جوشکاری تخت یا 1G
این وضعیت که به وضعیت Flat نیز معروف می باشد و در این وضعیت، جوشکاری به صورت تخت انجام شود.
۲-۲- جوشکاری افقی یا 2G
نام دیگر این وضعیت، Horizontal می باشد.
در این نوع جوش، جوشکاری در راستای افق صورت می گیرد.
۲-۳- وضعیت جوشکاری عمودی یا 3G
در این وضعیت جوشکاری به صورت عمود انجام می شود و به همین علت به آن وضعیت Vertical نیز می گویند.
این وضعیت خود به دو دسته 3Gu و 3Gd تقسیم می شود که نشانگر جهت حرکت جوشکاری از پایین به بالا (3Gu) و از بالا به پایین (3Gd) است.
۲-۴- وضعیت جوشکاری بالاسری یا 4G
این نوع از جوشکاری زمانی استفاده می شود که محل جوش بالای سر جوشکار قرار می گیرد و به همین علت هم به آن جوشکاری بالاسری یا Overhead گویند.
حالا که با وضعیت های جوشکاری در صفحات تخت آشنا شدیم به سراغ لوله ها و وضعیت های جوشکاری در آن ها می رویم.

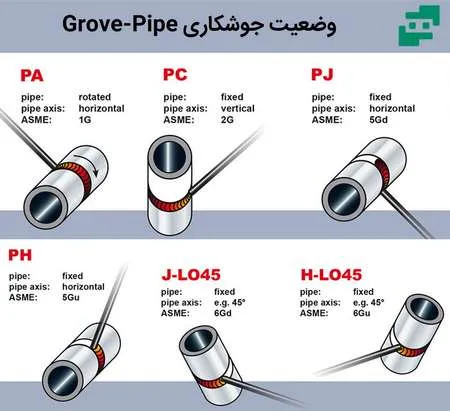

۳- انواع وضعیت های جوشکاری لوله ای (Pipe)
۳-۱- جوشکاری تخت یا 1G در Pipe
این وضعیت درست مثل وضعیت Flat در جوشکاری صفحه ای است با این تفاوت که جوشکار از بالا به لوله مسلط می باشد و لوله در حال چرخش است.
۳-۲- وضعیت جوشکاری افقی یا 2G
همانند وضعیت Horizontal در Plate در اینجا هم جوشکاری به صورت افقی انجام می گیرد.
در این وضعیت لوله یا باکس تیوب، می توانند دوار یا ثابت باشند.
۳-۳- جوشکاری 5G
در این وضعیت لوله همانند وضعیت 1G می باشد اما با این تفاوت که این بار لوله ثابت است و جوشکار به دور آن می چرخد.
این وضعیت ترکیبی از وضعیت های عمودی، تخت و بالاسری می باشد و به دو دسته 5Gu و 5Gd تقسیم می شود.
۳-۴- وضعیت جوشکاری 6G
این وضعیت از تمامی وضعیت های قبلی سخت تر می باشد.
در این روش، محور لوله با افق زاویه 45 درجه می سازد و همین شرایط جوشکاری را سخت تر می کند.
اصولاً جوشکاری که توانایی جوشکاری این وضعیت را داشته باشد، می تواند دیگر وضعیت ها را نیر به راحتی جوشکاری کند.
این وضعیت نیست دو دسته از پایین به بالا و از بالا به پایین دارد.

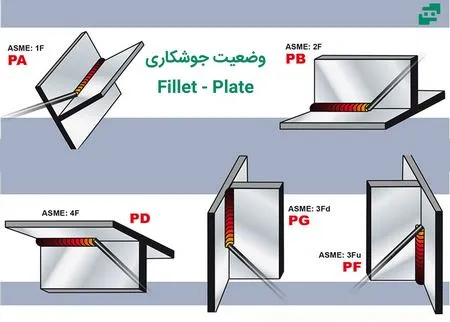

۴- انواع وضعیت های جوشکاری نبشی بر روی ورق (Fillet-Plate)
۴-۱- وضعیت جوشکاری تخت یا 1F در جوش Fillet
هنگامی که دو ورق به صورت عمود بر هم، برای جوشکاری آماده می شوند از این وضعیت استفاده می شود.
اما لازم به ذکر است که برای استفاده از این وضعیت همانند شکل بالا باید ورق ها با افق زاویه 45 درجه داشته باشند به صورتی که الکترود عمود بر ناحیه جوش قرار گیرد.
۴-۲- جوشکاری 2F یا افقی
اگر شرایط جوشکاری به شکل گوشه ای باشد، مثل جوشکاری پایین دیوار یا ستون، به این شرایط، وضعیت جوشکاری 2F گویند.
۴-۳- وضعیت جوشکاری عمودی یا 3F
در این وضعیت جوشکاری به صورت عمودی انجام می شود.
این وضعیت نیست دو مدل پیاده سازی up و down را دارد.
۴-۴- وضعیت جوشکاری بالاسری یا 4F
این وضعیت همانند وضعیت بالاسری در صفحات Plate می باشد.

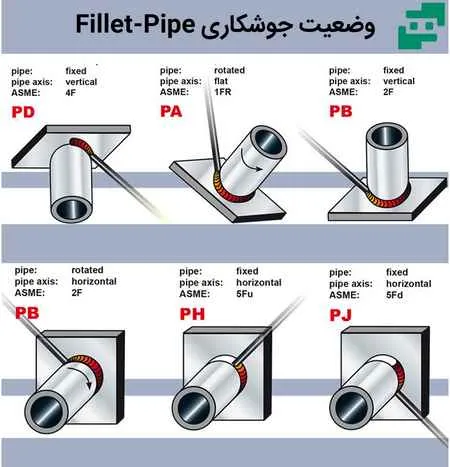

۵- انواع وضعیت های جوشکاری نبشی بر روی لوله (Pipe-Fillet)
۵-۱- وضعیت تخت یا 1F در جوش Pipe-Fillet
لوله در این وضعیت به صورت 45 درجه قرار می گیرد و به صورت دوار حرکت می کند.
در نتیجه جوشکار از بالا به منطقه جوش مسلط می باشد.
۵-۲- وضعیت افقی یا 2F
این نوع جوشکاری کاملاً شبیه به جوشکاری در حالت 2F در Fillet-Plate می باشد.
۵-۳- وضعیت جوشکاری بالاسری یا 4F
این وضعیت همان وضعیت Overhead می باشد که لوله چرخان یا ثابت باشد در آن فرقی ایجاد نمی کند.
۵-۴- وضعیت جوشکاری میکس یا 5F
این وضعیت ترکیبی از وضعیت های قبلی می باشد.
