آموزش نقشه خوانی صنعتی
آنچه در دوره نقشه خوانی صنعتی خواهید آموخت
- مفاهیم اصلی مبانی اولیه نقشهخوانی را یاد میگیرید و پایه لازم برای ورود به مباحث تخصصیتر را میسازید.
- با تمرین روی جوشکاری و رزوه، توانایی اجرای کاربردی مطالب را در شرایط واقعی تقویت میکنید.
- یاد میگیرید مسائل مربوط به یاتاقانهای غلتشی را تحلیل کنید و راهحل مناسبتری انتخاب کنید.
- در پایان میتوانید دانش خود را در یک پروژه یا موقعیت واقعی مرتبط با عملیات حرارتی به کار بگیرید.
1مبانی اولیه نقشهخوانی7 جلسه·3:13
- تعریف نقشه، ویژگیها و الزامات کاغذ نقشه40 دقیقه
- موارد مهم عمومی در نقشههای فنی و مهندسی15 دقیقه
- اصطلاحات مهم در نقشههای صنعتی12 دقیقه
- انواع خطوط در نقشه و استاندارد آنها14 دقیقه

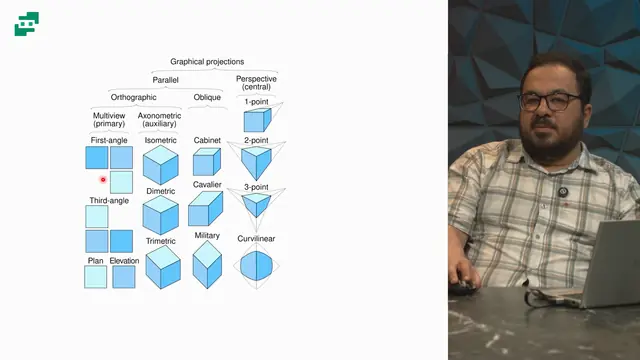

- انواع نما و سیستم فرجه اروپایی و آمریکایی34 دقیقه
- انواع برش در نقشه و اشتباهات رایج37 دقیقه
- بررسی نقشه نمونه39 دقیقه
2تلرانس5 جلسه·2:52
- استاندارد تلرانس38 دقیقه
- تلرانس حدی37 دقیقه
- تلرانس هندسی25 دقیقه
- تعاریف تلرانس32 دقیقه
- انطباقات و جدول تلرانس ISO37 دقیقه
3پرداخت سطح1 جلسه·0:43
- صافی و زبری سطوح43 دقیقه
4جوشکاری2 جلسه·1:44
- علائم جوشکاری12 دقیقه
- استاندارد AWS و ISO1 ساعت و 32 دقیقه
5متریال4 جلسه·1:50
- فولاد: ترکیبات، درصد کربن و استانداردها19 دقیقه
- نامگذاری فولادها52 دقیقه
- چدن: ویژگیها و نامگذاری13 دقیقه
- آلیاژ غیرآهنی25 دقیقه
6رزوه7 جلسه·3:00
- تعریف رزوه46 دقیقه
- استانداردهای اندازهگیری54 دقیقه
- پیچ و مهره41 دقیقه
- قلاویز و برقوزنی7 دقیقه
- پین و اشپیل و اندازههای استاندارد15 دقیقه
- استاندارد گاه آزاد در رزوههای متریک8 دقیقه
- انواع خار در اتصالات مکانیکی6 دقیقه
7چرخدنده4 جلسه·1:11
- تعریف چرخدنده19 دقیقه
- پارامترهای چرخدنده26 دقیقه
- ایجاد چرخدنده در سالیدورکس14 دقیقه
- نکات تکمیلی چرخدنده11 دقیقه
8یاتاقانهای غلتشی2 جلسه·0:51
- تعریف یاتاقانهای غلتشی43 دقیقه
- روانکاری و آببندی یاتاقانهای غلتشی7 دقیقه
9فنر3 جلسه·0:33
- تعریف فنر17 دقیقه
- بوش سوراخکاری4 دقیقه
- انواع تسمه گوهای و پارامترهای چرخ زنجیر11 دقیقه
10نقشه9 جلسه·5:27
- تعریف نقشه16 دقیقه
- پیادهسازی نقشه33 دقیقه
- بررسی کاتالوگ و ابعاد مهم الکتروموتورها18 دقیقه
- حل مثال در خصوص خمکاری38 دقیقه
- نقشه مونتاژ و دمونتاژ59 دقیقه
- نقشه سازهای17 دقیقه
- حل مثال در نرمافزار کتیا38 دقیقه
- حل مثال نقشهگیری پارتهای نقشه - بخش اول1 ساعت و 7 دقیقه
- حل مثال نقشهگیری پارتهای نقشه - بخش دوم36 دقیقه
11عملیات حرارتی2 جلسه·2:11
- طبقهبندی عملیات حرارتی و پوششدهی19 دقیقه
- ویدیو در خصوص عملیاتهای حرارتی1 ساعت و 51 دقیقه
گالری دوره
نمایش 1–3 از 9
مدرس دوره
طراح انواع تجهیزات مکانیکی با سالیدورکس
دکتری مهندسی مکانیک در گرایش تبدیل انرژی کارشناسی ارشد مهندسی مکانیک در گرایش تبدیل انرژی مدیرعامل شرکت فناوران سپهر صنعت الماسه طراح شرکت امرسان طراحی سازه و استراکچر نگهداری تجهیزات برای شرکت اطلس پترو کیان بیش از 2000 ساعت تدریس دوره نرم افزار سالیدورک در سطوح مقدماتی و پیشرفته
اعطای گواهینامه معتبر
با قبولی در آزمون نماتک، مدرک معتبری میگیرید که مهارت شما را تأیید میکند.
گارانتی ویژه نماتک
در خرید یک محصول آموزشی، قطعا ریسکِ مناسب نبودن محتوا برای همه ما وجود دارد. نماتک با گارانتی طلایی خود، برای شما این ریسک را به صفر رسانده است. اگر تا ۳۰ روز از آموزشی که دریافت کردید راضی نبودید، فقط با یک تماس، تمام وجه خودتان را دریافت کنید.
سوالات متداول
آیا آموختن این بسته پیش نیاز قبلی دارد؟
خیر، آموزش در این بسته از ابتدایی ترین مفاهیم بوده و نیاز به زمینه قبلی نمی باشد.
آیا بعد از این آموزش میشه وارد بازار کار شد؟
با توجه به اینکه صنعت کشور در حال رشد و توسعه بوده و یکی از موقعیت های شغلی برای دانشجویان مهندسی مکانیک، نقشه کشی صنعتی بوده و حتی در موقعیت های مختلف دیگر هم در صنعت نیاز به درک مفاهیم و استانداردهای نقشه کشی می باشد، لذا با مطالعه این بسته گامی مهم و بزرگ در راستای ارتقا دانش فنی خود برداشته اید.
علت انتخاب این سرفصل ها چه بوده؟
با توجه به نیاز صنعت و تجربه چندساله مستقیم در صنعت، به نیازها و دغدغه های دانشجویان و صنعتگران پی برده ایم و بر آن شدیم تا مطالب مورد نیاز را برای مخاطبین عزیز به صورت کاملا کاربردی بیان کنیم.
آیا تلرانس ابعادی و هندسی هم آموزش داده میشود؟
بله. یک فصل کامل به تلرانس اختصاص دارد و علائم ابعادی و هندسی روی نقشه، مفهوم هر کدام و اثرشان بر ساخت و بازرسی قطعه بررسی میشود.
چه نوع نقشههایی در دوره تمرین میشود؟
نقشههای صنعتی شامل جوشکاری، رزوه، چرخدنده، یاتاقان غلتشی، فنر و عملیات حرارتی، به همراه علائم پرداخت سطح و مشخصات متریال روی همان نقشهها.
تفاوت نقشه خوانی صنعتی و نقشه کشی صنعتی چیست؟
تفاوت نقشه خوانی صنعتی و نقشه کشی صنعتی در نوع مهارت است. در نقشه خوانی صنعتی، هدف درک و تفسیر نقشههای فنی، علائم، ابعاد، تلرانسها، جنس قطعه، علائم جوشکاری و نحوه مونتاژ قطعات است؛ اما در نقشه کشی صنعتی، فرد نحوه ترسیم و تهیه نقشههای فنی را بر اساس اصول و استانداردهای مهندسی یاد میگیرد. به بیان ساده، نقشهخوانی یعنی توانایی فهم یک نقشه صنعتی و نقشهکشی یعنی توانایی ایجاد و ترسیم آن.
این آموزش برای چه رشتهها و مشاغلی مناسب است؟
افراد علاقمند و متخصص در حوزه های مهندسی مکانیک، ساخت و تولید، طراحی صنعتی، ماشینکاری، CNC، کنترل کیفیت و تعمیر و نگهداری و تمامی افرادی که به حوزه نقشه خوانی صنعتی علاقمند هستند.
در این دوره GD&T بهصورت کامل آموزش داده میشود؟
اصول تلرانسهای ابعادی و هندسی در این دوره آموزش داده میشود، اما برای آموزش تخصصیتر میتوانند دوره تلرانسگذاری هندسی و ابعادی را ببینند.
این بسته آموزشی فایل های ضمیمه دارد؟
بله
جزوه تدریس شده مدرس در فایل های ضمیمه این بسته آموزشی قرار دارد؟
خیر
در تدریس این بسته آموزشی از نرمافزاری استفاده شده است؟
بله، از نرمافزارهای SOLIDWORKS 2025 SP 2.0 و CATIA V5 استفاده شده است.
سوالی درباره این دوره دارید؟
از کارشناسان نماتک بپرسید؛ پاسخ را از طریق پشتیبانی دریافت میکنید.
دیدگاهها
۲ دیدگاه- مهرنوش صلصالی۲ آبان ۱۴۰۵
در فایل های ضمیمه بسته برای بخش علائم جوش و رزوه نقشه های نمونه و تمرین هم در اختیارمون قرارگرفته؟
- تیم پشتیبانی نماتک۱۲ آبان ۱۴۰۵
سلام وقت بخیر بله قرار دارند
- کاظمی۲ آبان ۱۴۰۵
اگر هدفم فعلا فهمیدن نقشهها باشه میتونم از همینجا شروع کنم؟
- تیم پشتیبانی نماتک۳ آبان ۱۴۰۵
بله، اگر هدفتان فعلاً فهمیدن و تفسیر نقشههای صنعتی است، میتوانید از همین دوره شروع کنید. آموزش از مبانی نقشهخوانی آغاز میشود و علائم، تلرانسها، جوشکاری، رزوه و نقشههای نمونه را پوشش میدهد.
