نقشه خوانی برق ساختمان مهارتی است که به شما کمک میکند زبان بصری نقشههای الکتریکی را درک کنید؛ نقشههایی که مجموعهای از خطوط و نمادهای تصادفی نیستند، بلکه با هدف انتقال دقیق اطلاعات فنی طراحی شدهاند.
میتوان نقشه خوانی برق ساختمان را شبیه یادگیری یک الفبای جدید دانست. در ابتدا، نمادهای الکتریکی ممکن است گیجکننده به نظر برسند، اما زمانی که مفهوم آنها را یاد بگیرید، به دستورالعملهایی روشن برای اجرای صحیح کار تبدیل میشوند.
در نقشههای برق، هر خط، نماد و اختصار مفهوم مشخصی دارد و اطلاعاتی مانند مسیر سیمکشی، اندازه سیمها، محل تجهیزات و نحوه اتصال اجزای مختلف را منتقل میکند.
در واقع، نقشه خوانی برق ساختمان به معنای یادگیری همین زبان تخصصی است؛ مهارتی که به درک بهتر شماتیکهای الکتریکی، اجرای صحیح تأسیسات و افزایش ایمنی کمک میکند.
در این مقاله، انواع نقشههای برق، اهمیت نقشه خوانی برق ساختمان، علائم و نمادهای پرکاربرد، مسیرهای سیمکشی و اصول تفسیر نقشههای الکتریکی ساختمان را بررسی میکنیم.

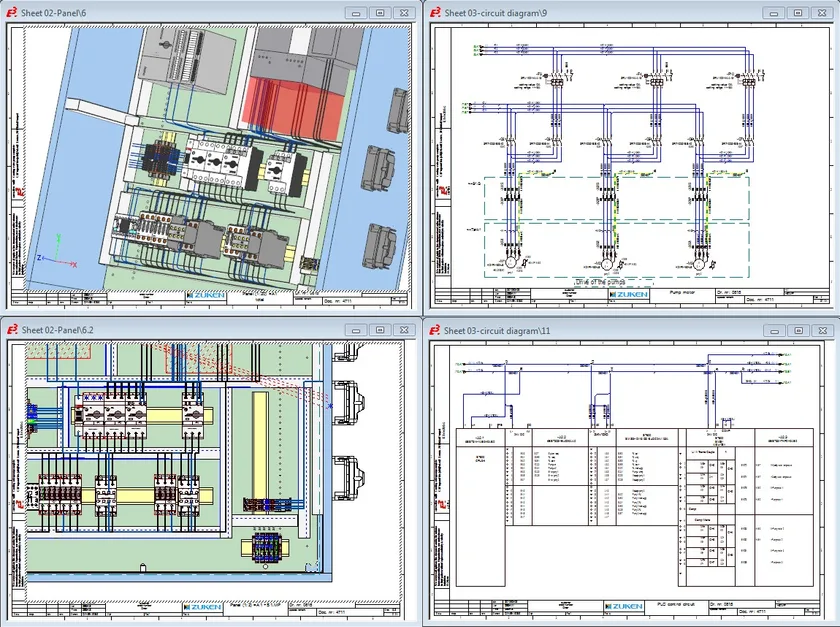

۱- انواع نقشههای برق
همان گونه که یک ساختمان دارای سطوح و اجزای مختلفی است، نقشههای الکتریکی نیز به اشکال مختلفی ارائه میشوند که هر کدام تمرکز خاصی دارند:
- نقشههای سایت: مانند یک نمای کلی، نقشههای سایت، طرح کلی پروژه، از جمله موقعیت ساختمان، سیم کشی خارجی و هرگونه خطوط برق ورودی به ملک را نشان میدهند. آنها یک مرور کلی از زیرساختهای الکتریکی پروژه را ارائه میدهند.
- نقشههای طبقات: با بررسی جزئیات، نقشههای طبقات، طرح الکتریکی هر طبقه را نشان میدهند. آنها محل قرارگیری پریزها، چراغها، کلیدها و سایر اجزای الکتریکی را نشان داده و تصویری واضح از سیم کشی داخلی هر فضا ارائه میدهند. این نمایش دقیق تضمین میکند که تأسیسات الکتریکی با طراحی ساختمان همسو هستند.
- نمودارهای سیم کشی: این نمودارها، راهنماهای گام به گام مدار هستند که مسیر دقیق هر سیم، اجزایی که به آنها متصل میشوند و نوع مدار مربوطه (روشنایی، برق و مواردی از این قبیل) را نشان میدهند. برای اطمینان از نصب دقیق، اندازه سیمها، تعیین محل کلیدها و حتی کدگذاری رنگی را مشاهده خواهید کرد. این نمودارها که اغلب نمودارهای شماتیک نامیده میشوند، برای برق کارها در حین نصب ضروری هستند.
- برنامهها: جدول زمانی و فرمهای سفارش پروژه. این جداول همه چیز را از توالی کار گرفته تا انواع خاص وسایل و اجزای مورد نیاز را با جزئیات شرح میدهند و همه را در مسیر درست نگه میدارند و از سفارش مواد مناسب مطمئن میشوند. برنامهها به عنوان ستون فقرات لجستیکی پروژه عمل کرده و مواد و وظایف را هماهنگ میکنند.
۲- علل اهمیت نقشه خوانی برق ساختمان
نقشههای کارگاهی برق چیزی بیش از طرحهای فنی هستند.
آنها ابزار ضروری برای تضمین موفقیت یک پروژه هستند.
- دقت: نقشههای کارگاهی جزئیات دقیق و مختص به محل را ارائه میدهند و تضمین میکنند که نصبها کاملاً با هدف طراحی مطابقت دارند.
- بهبود ارتباطات: آنها به عنوان یک نقطه مرجع مشترک برای معماران، مهندسان و پیمانکاران عمل میکنند و احتمال سوتفاهم را کاهش میدهند.
- تهیه مواد: با فهرست کردن مشخصات دقیق سیم کشی، لولهها و قطعات، تهیه مواد مناسب در مقادیر مناسب آسان تر میشود.
- کنترل کیفیت: نقشههای کارگاهی به عنوان یک چک لیست برای بازرسان و مدیران پروژه عمل کرده و تضمین میکنند که نصبها مطابق با استانداردهای کد و طراحی انجام میشوند.
- عیب یابی: پس از ساخت و ساز، این نقشهها با ارائه یک نمای کلی از سیستم الکتریکی، به برق کارها کمک میکنند تا مشکلات را به طور مؤثر عیب یابی کنند.
بدون وجود نقشههای کارگاهی برق، خطر بروز خطا، تأخیر و دوباره کاری افزایش مییابد که میتواند، تأثیر قابل توجهی بر زمان بندی و بودجه پروژه داشته باشد.
۳- علائم، مسیرها و نمادها در نقشه خوانی برق ساختمان
نمادها و خطوط درون یک نقشه الکتریکی، زبانی را منتقل میکنند که هر فرد درگیر در طراحی، ساخت و عیب یابی سیستمهای الکتریکی باید آن را درک کند.

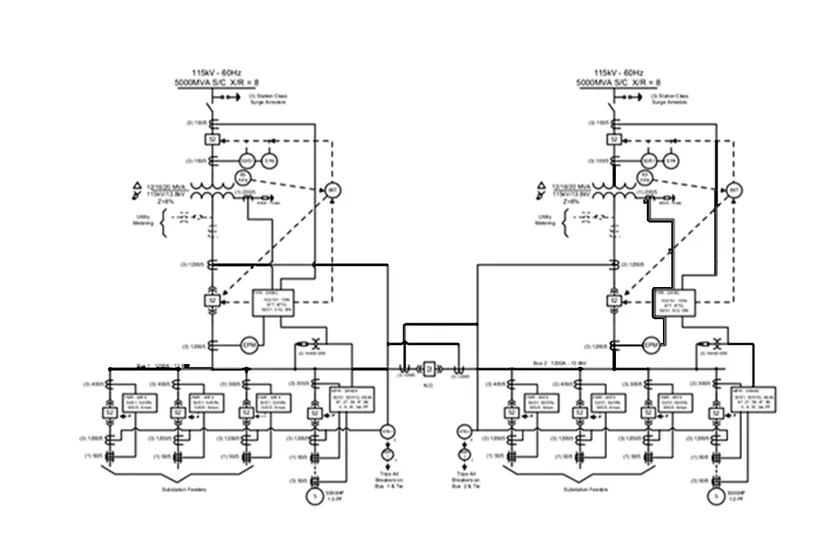

۳-۱- نمودار تک خطی
وقتی به یک دید کلی از یک سیستم قدرت نیاز دارید و برای نقشه خوانی برق ساختمان، نمودار تک خطی اغلب اولین نقشه ای است که باید به آن مراجعه کنید.
این نقشهها که نمودارهای تک خطی نیز نامیده میشوند، جریان برق یا مسیر مدارهای الکتریکی و نحوه اتصال آنها را نشان میدهند.
روابط فیزیکی معمولاً در نمودار تک خطی نادیده گرفته میشوند؛ با این حال، آنها باید تمام اجزای اصلی سیستم قدرت را نمایش داده و تمام مقادیر نامی مهم را فهرست کنند.
ولتاژ سیستم، امپدانس ترانسفورماتور، مقادیر نامی قطع و همچنین جریان خطا تنها تعدادی از موارد اساسی موجود در نمودار تک خطی هستند.
این نقشهها باید در اتاق کنترل اصلی یک مرکز نگهداری شوند تا با شناسایی فیدرها و بارهایی که به آنها سرویس میدهند، به هدایت عملیات سوئیچینگ کمک کنند.
ولتاژ سیستم، فرکانس، فاز و موقعیتهای عملیاتی عادی را معمولاً شامل میشوند.
موارد دیگر، مانند نسبتهای ترانسفورماتور ابزار دقیق و رلههای حفاظتی، را میتوان در یک نمودار تک خطی یافت.
اگر نمودار نتواند، تمام اجزای درگیر را پوشش دهد، میتوان نمودارهای اضافی را همراه با نمودار اصلی رسم کرد.

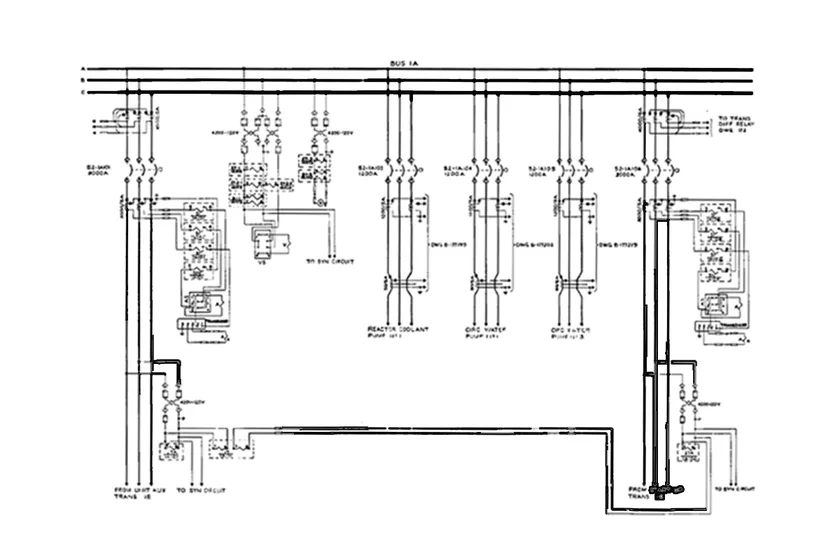

۳-۲- نمودار سه خطی
برای مشاهده دقیق تر سیستم توزیع برق، از نمودار سه خطی برای نشان دادن رابطه فازها استفاده میشود.
در سیستمهای چند فاز AC، این نقشهها اتصالات مختلف A، B، C، نول و زمین را نشان میدهند که هر کدام با خط مخصوص به خود نمایش داده میشوند.
نمودارهای سه خطی با ارائه یک راهنمای بصری اولیه برای کابل کشی واقعی فیدر، اتصالات ترانسفورماتور ابزار دقیق و دستگاههای محافظ، نمودارهای تک خطی را گسترش میدهند.
این نقشهها نحوه سیم کشی فازها و پیکربندیهای خاص سیم پیچها را بدون توجه به موقعیت فیزیکی آنها نشان میدهند.

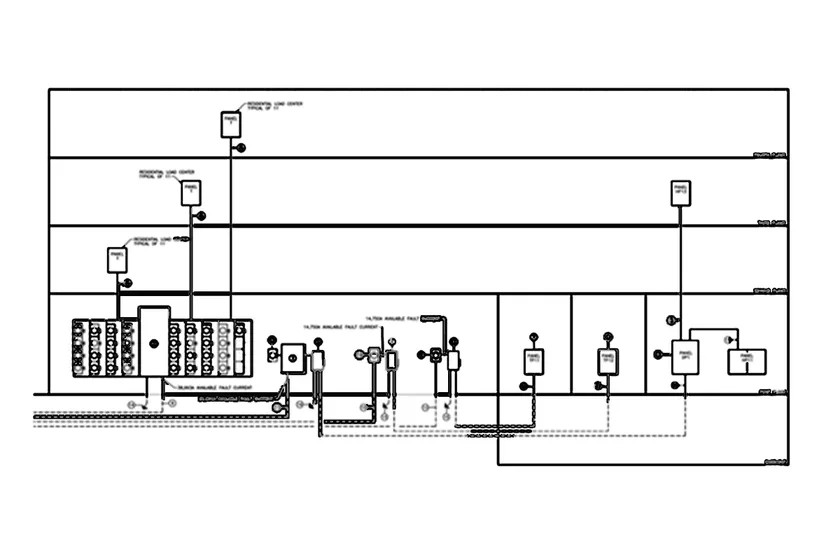

۳-۳- نمودار رایزر
برای کمک به نشان دادن سیستم توزیع برق یک ساختمان چند طبقه، از نمودار رایزر استفاده میشود.
این نقشهها رابطه ای مشابه نقشههای تک خطی دارند، اما اغلب بر نحوه جریان برق از یک طبقه ساختمان به طبقه دیگر متمرکز هستند.
نمودارهای رایزر، اجزای توزیع مانند رایزرهای باس، دوشاخههای باس، تابلوهای توزیع و ترانسفورماتورها را از نقطه ورود تا مدارهای شاخه کوچک در هر طبقه نشان میدهند.
این نقشهها گاهی اوقات میتوانند، طرح بندی را با سیستمهای هشدار، مخابرات و کابلهای اینترنت به اشتراک بگذارند.
۳-۴- نمودار شماتیک
هدف اصلی یک نمودار شماتیک در نقشه خوانی برق ساختمان، تأکید بر عناصر مدار و نشان دادن چگونگی ارتباط عملکرد آنها با یکدیگر است.
شماتیکها به عنوان ابزار عیب یابی بسیار ارزشمندی عمل کرده و مشخص میکنند، کدام اجزا به صورت سری یا موازی قرار دارند و چگونه به یکدیگر متصل میشوند.
قطعاتی که معمولاً در نمودارهای شماتیک یافت میشوند، شامل:
- مقاومتها
- خازنها
- سلفها
- دیودها
- گیتهای منطقی
- فیوزها
- کنتاکتورها
- سوئیچها
هستند.
هر قطعه در نمودار مدار نماد خاص خود را برای نمایش دارد.
نمودارهای شماتیک باید برای سادگی و سهولت درک، بدون توجه به مکان فیزیکی واقعی هر جز و تنها با تمرکز بر نحوه اتصال آنها به یکدیگر، تنظیم شوند.
این نمودارها همیشه باید با سوئیچها و کنتاکتهایی که در موقعیت بدون برق نشان داده شده اند، رسم شوند.

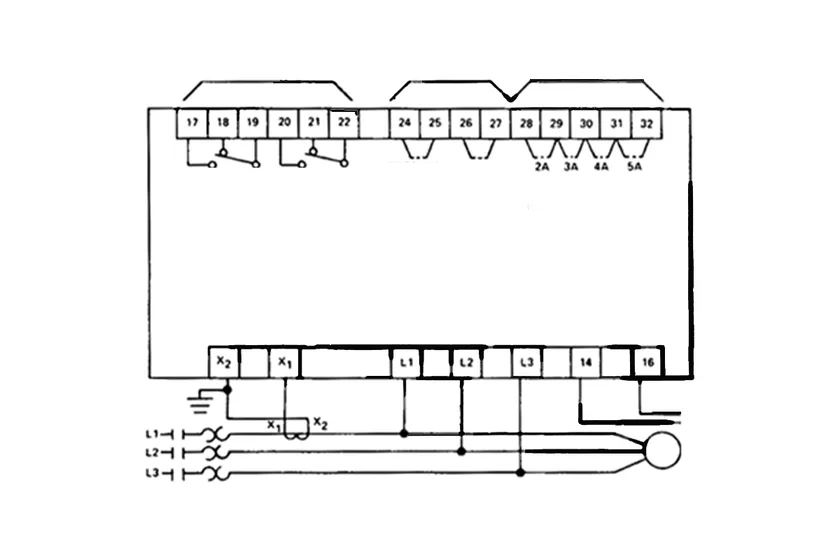

۳-۵- نمودار سیم کشی
هدف اصلی نمودار سیم کشی، نشان دادن تمام اجزای یک مدار الکتریکی و مرتب کردن آنها برای نشان دادن موقعیت فیزیکی واقعی آنها است.
برخلاف نمودار شماتیک که میتواند، یک نقشه مفهومی در نظر گرفته شود، نمودار سیم کشی برای کاربران نهایی و نصابهایی طراحی شده که بر ایجاد اتصالات و عیب یابی اجزا تمرکز دارند.
نمودارهای سیم کشی باید تمام قطعات تجهیزات، دستگاهها و نوارهای ترمینال را با شمارهها، حروف یا رنگهای مناسب آنها مشخص کنند.
تعیین ترمینالها و اتصالات بین اجزا به وضوح مشخص شده تا به ساخت یا تعمیر تجهیزات نشان داده شده در نقشه کمک کند.

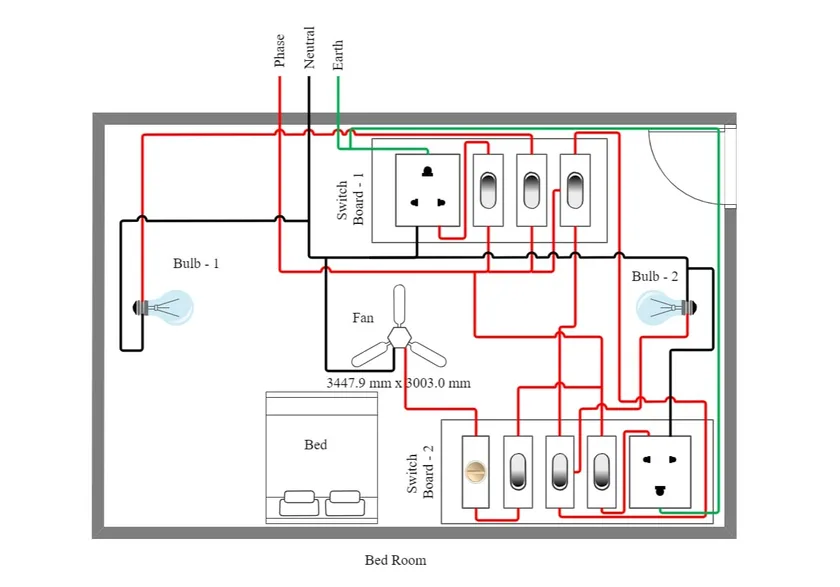

۳-۶- نمودار بلوکی
مسلماً ابتدایی ترین نوع نقشه الکتریکی، نمودارهای بلوکی هستند که اجزای اصلی یک سیستم پیچیده را به شکل بلوکهایی که توسط خطوطی به هم متصل شده اند و نشان دهنده ارتباط آنها با یکدیگر است، نشان میدهند.
این نمودارها را نباید با نقشههای تک خطی اشتباه گرفت، زیرا هیچ اطلاعات فنی را منتقل نمیکنند، بلکه فقط اجزای اصلی یک سیستم پیچیده را نشان میدهند.
نمودار بلوکی، ایده ای مفهومی از چگونگی تکمیل یک فرآیند، بدون توجه به نمادها یا اصطلاحات الکتریکی، ارائه میدهد.
هر بلوک، یک مدار پیچیده را نشان میدهد که میتوان آن را با استفاده از نقشههای دیگر مانند شماتیک و نمودارهای سیم کشی توضیح داد.
۳-۷- نمودار منطقی
رلههای حفاظتی مدرن از نمودارهای منطقی برای نمایش مدارها و فرآیندهای پیچیده استفاده میکنند که در آنها سیگنال به صورت دودویی (۱ یا ۰) در نظر گرفته میشود.
توابع منطقی در این نمودارها با نمادهای مربوطه نمایش داده میشوند، در حالی که از بلوکها برای نمایش مدار منطقی پیچیده استفاده میشود.
بلوکهای یک نمودار منطقی برای درک بهتر و بدون آشکار کردن ساختار داخلی، برچسب گذاری شده و توسط خطوطی که ورودیها و خروجیهای سیگنالهای دودویی را نشان میدهند، به هم متصل شده اند.
نمودارهای منطقی معمولاً ویژگیهای الکتریکی مانند ولتاژ، جریان و توان را نشان نمیدهند.
۳-۸- برنامهها
هنگام فهرست کردن مواردی مانند قطع کنندههای تغذیه کننده و اندازه سیم برای یک پروژه خاص یا قطعه ای از تجهیزات توزیع، از برنامه استفاده میشود.
اصطلاح برنامه همچنین میتواند به تاریخهایی که یک فعالیت خاص باید تکمیل شود، اشاره داشته باشد که معمولاً به عنوان برنامه پروژه به آن اشاره میشود.
در زمینه توزیع برق، جداول زمانی اغلب در نقشههای تابلو برق و تابلوهای توزیع برق درج میشوند تا تعداد مدارشکنها، اندازه آنها و بارهایی که به آنها سرویس میدهند را فهرست کنند.
جداول زمانی تغذیه کنندهها برای کمک به شناسایی اندازه و تعداد سیمهای مورد استفاده برای سرویس ورودی و بارهای خروجی در یک پروژه ساختمانی استفاده میشوند.
برنامهها معمولاً به صورت جدولی بیان میشوند و به شیوه ای خودآموز سازماندهی میشوند که شناسایی سریع اطلاعات را آسان میکند.
اطلاعات موجود در یک برنامه معمولاً شامل نمودارهای تک خطی یا اتصال نیست، اما معمولاً این اطلاعات را با نقشههای مرجع، راهنماها و یادداشتها مشخص میکند.
۳-۹- نقشههای ساخت
هر زمان که یک پروژه ساختمانی تکمیل میشود، نقشه همان گونه که ساخته میشود، یک نقشه اصلاح شده است که توسط پیمانکار ایجاد و ارائه میشود تا هرگونه تغییر ایجاد شده نسبت به نقشههای طراحی اولیه در طول فرآیند ساخت را برجسته کند.
این نقشهها بازتاب دقیقی از یک پروژه پس از تکمیل آن بوده و باید شکل، ابعاد و مکانهای دقیق همه عناصر در محدوده پروژه را با جزئیات شرح دهند.
هرگونه اصلاح، هر چقدر هم کوچک، در صورت متفاوت بودن با نقشههای ذکر شده در طرح اصلی، باید در نقشههای هنگام ساخت لحاظ شود.
نقشههای هنگام ساخت باید شامل سوابق تأییدیهها برای همراهی با تغییرات اعمال شده باشند.
۴- نقشه خوانی برق ساختمان
نقشه خوانی برق ساختمان ممکن است، در ابتدا دشوار به نظر برسد، اما با تقسیم این فرآیند به مراحل مختلف، هر کسی میتواند، یاد بگیرد که چگونه نقشههای برق را به طور مؤثر بخواند.
۴-۱- آشنایی با نمادهای اولیه
نقشههای کارگاه برق از مجموعه ای استاندارد از نمادها برای نمایش اجزای مختلف استفاده میکنند.
آشنایی با این نمادها اولین قدم در درک نحوه نقشه خوانی برق ساختمان است.
نمادهای رایج عبارت اند از:
- سوئیچها: اغلب با حرف S به همراه یک خط یا کمان نمایش داده میشوند.
- پریزها: به صورت یک دایره کوچک با دو یا سه خط نشان داده شده است.
- وسایل روشنایی: به صورت دایره ای با علامت X یا نماد یک وسیله خاص نشان داده میشود.
با یادگیری این نمادها، میتوانید به سرعت اجزای موجود در نقاشی را شناسایی کرده و عملکرد آنها را درک کنید.
۴-۲- درک الگو
نقشههای کارگاه برق از یک طرح ساختاریافته پیروی میکنند که نشان دهنده تأسیسات دنیای واقعی است.
با شناسایی منبع تغذیه اصلی، معمولاً پنل توزیع اصلی (MDP) شروع کرده و مدارهایی را که به سیستمهای مختلف مانند روشنایی، پریزها و تهویه مطبوع منشعب میشوند، ردیابی کنید.
هر مدار با اطلاعاتی مانند گیج سیم، اندازه لولهها و رتبه بندیهای کلید برق برچسب گذاری شده است.
به الگوهای توزیع برق و طرح بندی شاخه مدارها توجه زیادی داشته باشید.
جریان برق از پنل اصلی به بارها و مدارهای جداگانه اغلب بر اساس نوع (مثلاً روشنایی یا برق) گروه بندی میشوند.
ردیابی این مدارها کمک میکند تا نحوه توزیع برق در سراسر ساختمان را تجسم کنید.
همیشه توضیحات نمادها و نمادهای خاص را در راهنما بررسی کنید.
این کار تضمین میکند که الگوها و ارتباطات را به درستی تفسیر کنید.
۴-۳- درک نامها و مقادیر
هر قطعه در نقشه کارگاهی با یک نام و مقدار مربوطه برچسب گذاری شده است.
نامها، مانند CB برای مدارشکن یا XFMR برای ترانسفورماتور، به شناسایی قطعات کمک میکنند، در حالی که مقادیر، مانند CB 20A، 240V، مشخصات ضروری را نشان میدهند.
توجه کنید به:
- اندازه لولهها: از مسیر صحیح سیم کشی و محافظت از آن مطمئن شوید.
- انواع سیم: نوع عایق و ضخامت آن را مشخص کنید؛ مثلاً THHN، Romex
- رتبه بندی بار: به محاسبه بار مدار برای جلوگیری از اضافه بار کمک میکند.
با درک این برچسبها، میتوانید از سازگاری و نصب صحیح اجزا مطمئن شده و خطاها را در طول ساخت به حداقل برسانید.
۴-۴- آشنایی با جزئیات
فراتر از نمادها و الگوها، نقشههای کارگاه برق اغلب شامل جزئیات دقیقی در مورد مواد و فرآیند نصب هستند، مانند:
- انواع و اندازههای لوله: مشخص میکند که آیا لوله فلزی است یا PVCو قطر آن چقدر است.
- انواع سیم کشی: نوع کابل مورد استفاده را نشان میدهد.
- سیستمهای اتصال به زمین: جزئیات مربوط به هادیها و اتصالات ارت برای اطمینان از ایمنی را بیان میکند.
بررسی دقیق این جزئیات به اطمینان از رعایت ضوابط و استانداردهای الکتریکی کمک میکند و خطر خطا یا مشکلات ایمنی را به حداقل میرساند.
۴-۵- نمادهای الکتریکی استاندارد
دانستن معانی نمادهای الکتریکی پایه در نقشه خوانی برق ساختمان کمک میکند تا مدار را به سرعت درک و عیب یابی کنید.
۴-۵-۱- لامپ
معمولاً به صورت دایره ای با یک ضربدر درون آن نمایش داده میشود.
وقتی جریان از لامپ عبور میکند، نور تولید میکند.
۴-۵-۲- کلیدها
با یک شکاف یا شکستگی در خط نشان داده میشوند.
شبیه چرخاندن کلید برق به نظر میرسند.
۴-۵-۳- ترموستات
نوعی کلید حرارتی است که با تغییر دما فعال میشود.
۴-۵-۴- فیوز
با یک زیگزاگ کوچک در خط نشان داده میشود.
موتورها با برآمدگیهایی در امتداد خط نمایش داده میشوند.
شبیه یک M با ۵ یا ۶ برآمدگی است.
۴-۵-۵- سیم ارت
به صورت مثلثی که رو به پایین است یا مجموعه ای از خطوط موازی که با ظاهر شدن در زیر یکدیگر کوتاه تر میشوند، نمایش داده میشود و در واقع نشان دهنده ناحیه داخلی مثلث رو به پایین است.
زمین یک نقطه مرجع رایج است که شماتیکها برای نشان دادن وحدت کلی عملکردهای مختلف مدار از آن استفاده میکنند.
۴-۵-۶- سیمها
برای اتصال دستگاهها به یکدیگر استفاده میشوند.
تمام نقاط در امتداد سیم یکسان و متصل هستند.
سیمها ممکن است، در یک نقشه الکتریکی از روی یکدیگر عبور کنند، اما این امر لزوماً به معنای اتصال آنها نیست.
اگر به هم متصل نباشند، یکی به صورت نیم دایره دور دیگری حلقه زده است.
اگر به هم متصل باشند، از روی هم عبور میکنند و در نقطه ای که خطوط از هم عبور میکنند، نقطه ای دیده میشود.
۴-۵-۷- مقاومتها
تا حدی که مقدار مقاومت مورد استفاده تعیین میکند، مانع جریان مدار میشوند.
آنها برای مقیاس بندی و شکل دهی سیگنال استفاده میشوند.
۴-۵-۸- خازنها
برای کنترل سیگنالهای با تغییرات سریع استفاده میشوند، برخلاف سیگنالهای ایستا یا با تغییرات آهسته که توسط مقاومتها کنترل میشوند.
استفاده سنتی از خازنها در مدارهای مدرن ، دور کردن نویز، که ذاتاً یک سیگنال با تغییرات سریع بوده، از سیگنال مورد نظر و تخلیه آن به زمین است.
۴-۶- آموختن الگوی خواندن
شماتیکها را با الگویی که متن را میخوانید، بخوانید.
به جز موارد استثنای نادر، شماتیکها باید از چپ به راست و از بالا به پایین خوانده شوند.
سیگنال تولید شده یا استفاده شده توسط مدار در این جهت جریان خواهد داشت.
کاربر میتواند، همان مسیری را که سیگنال استفاده میکند، دنبال کند تا بفهمد سیگنال چه کاری انجام میدهد یا چگونه اصلاح میشود.
۴-۷- شناسایی قطبیت
برخی از اجزای یک برد مدار، قطبی هستند، به این معنا که یک طرف مثبت و طرف دیگر منفی است.
این بدان معنا است که شما باید آن را به روش مشخصی وصل کنید.
برای اکثر نمادها، قطبیت در نماد گنجانده شده است.
برای شناسایی قطبیت قطعه فیزیکی، یک قاعده کلی این است که بفهمید، کدام سیم فلزی بلندتر است.
قسمت بلندتر، طرف + است.
۴-۸- درک نامها و مقادیر
مقادیر به تعریف یک قطعه کمک میکنند.
برای قطعات الکتریکی مانند مقاومتها، خازنها و سلفها، مقدار به ما میگوید که چند اهم، فاراد یا هانری دارند.
برای سایر قطعات، مانند مدارهای مجتمع، مقدار ممکن است، نام تراشه باشد.
کریستالها ممکن است، فرکانس نوسان خود را به عنوان مقدار خود فهرست کنند.
مقدار یک قطعه شماتیکی، مهمترین مشخصه آن را نشان میدهد.
۴-۹- اجزای رایج و پیشوندهای نام آنها
د رادامه نقشه خوانی برق ساختمان باید با اجزا و نام آنها آشنا شویم.
نام قطعات معمولاً از یک یا دو حرف و یک عدد تشکیل شده است.
قسمت حرفی نام، نوع قطعه را نشان میدهد:
- R برای مقاومتها
- C برای خازنها
- U برای مدارهای مجتمع
نام هر قطعه در یک نقشه الکتریکی باید منحصر به فرد باشد؛ برای مثال، اگر چندین مقاومت در یک مدار دارید، باید آنها را R1، R2، R3 و به همین ترتیب نامگذاری کنید.
نام قطعات به ما کمک میکند تا به نکات خاص در شماتیک اشاره کنیم.
پیشوندهای نامها کاملاً استاندارد شده اند.
برای برخی از قطعات، مانند مقاومتها، پیشوند فقط حرف اول قطعه است.
۵- نکاتی در مورد نقشه خوانی برق ساختمان
با پیشرفت فناوری و روشها، نقش مستندسازی و ارتباطات شفاف حتی برجسته تر میشود.
نقشههای الکتریکی ای که به خوبی نگهداری شده، به عنوان اسناد زنده در طول چرخه عمر ساختمان عمل میکنند و نه تنها در طول ساخت و ساز، بلکه مدتها پس از آن، برای نگهداری و ارتقاهای نهایی، نقاط مرجع ارائه میدهند.
علاوه بر این، پرورش فرهنگ گفتگوی آزاد بین همه شرکت کنندگان در پروژه، از کارآموزان در محل گرفته تا مهندسان باتجربه محیطی را ایجاد میکند که در آن پرسشها تشویق شده و بینشها به اشتراک گذاشته میشوند.
این خرد جمعی نه تنها به شناسایی خطاها قبل از تبدیل شدن به اشتباهات پرهزینه کمک کرده، بلکه نوآوری و بهبود مستمر را در این رشته نیز هدایت میکند.
در نهایت، تسلط بر نقشه خوانی برق ساختمان و تفسیر نقشههای برق یک سفر است.
این سفر برای کسانی که کنجکاو، کوشا و اهل همکاری هستند، پاداش دارد و تضمین میکند که هر پروژه، هر چقدر هم پیچیده، میتواند به ایمنی و تعالی در اجرا دست یابد.
