بررسی علت یکسره روشن ماندن چراغ LED و چشمک نزدن آن در تمرین مربوط به سنسور نوری

Question

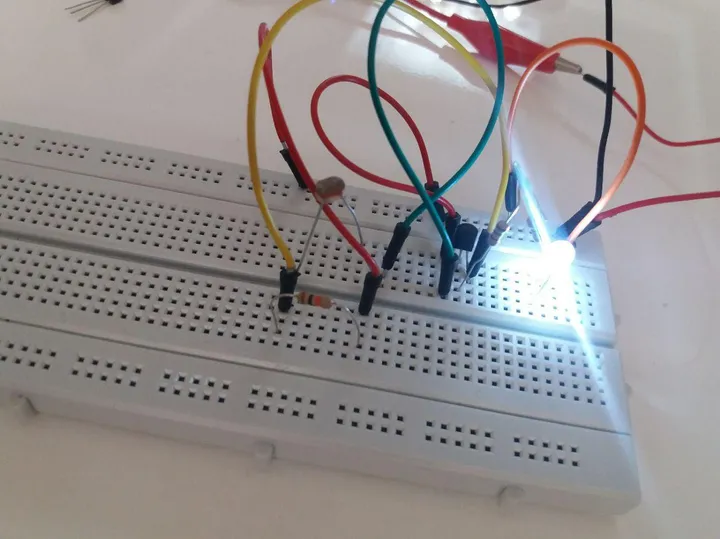

سلام این مدار مربوط به تمرین سنسور نور ولی هر کاری میکنم led یکسره روشن میشه راهنمایی بفرمایید ترانزیستور bc 640 پایه ایمیتر به + منبع پایه کلکتور به مقاومت ۳۳۰ و led و سر دیگر led به سر - منبع و پایه بیس به مقاومت نوری و مقاومت ده کیلو و سر دیگر مقاومت به منفی منبع پنج ولت سر دیگر مقاومت نوری هم به پایه یک که همون ایمیتر هست وصل شده ولی نمیدونم چرا led یکسره روشن هست ممنون میشم راهنمایی کنید 2020-01-01/1577869206-829737-photo-2020-01-01-12-29-47.jpeg1280×959 137 KB

مهراد معین · Accepted Answer

سلام، مولتی متر دارید؟ ولتاژ بیس چقدر هست؟ ولتاژ منبع چقدر هست؟ مقاومت فوتورزیستور در حالت پر نور و کم نور چقدر هست؟ عملکرد ترانزیستور رو تست کردید کلا؟ مدار سمت بیس رو باز کنید و خود بیس رو با مقاومت یکبار به + و یکبار به - منبع وصل کنید. ال ای دی در این دو حالت چه وضعیتی دارد؟

محمدرضا علیخواه · Answer

مهندس اندازه گرفتم ولتاژ بیس ۴/۷۰ ولتاژ منبع ۵ولت مقاومت در حالت پر نور ۹۲کیلو اهم در حالت تاریکی ۷۷۰مگا اهم بیسم جدا کردم با مقاومت به مثبت و منفی وصل کردم led در هر دو حالت خاموش بود خود ترانزیستورم با مولتی متر چک کردم سالمه البته فتو رزیستور رو از مدار در میارم چراغ همچنان روشنه

مهراد معین · Answer

الان عملکرد عادی یک ترانزیستور PNP رو می تونید تست کنید؟‌ کلا فتورزیستور رو باز کنید. فقط با تحریک خود بیس سعی کنید ال ای دی رو روشن و خاموش کنید. مطمئن هستید که پایه های ترانزیستور رو درست پیدا کردید؟ دیتاشیت رو حتما چک کنید. بعضی وقتا ترتیب پایه ها با حالت های نرمال فرق دارن.

محمدرضا علیخواه · Answer

مهندس کار فتورزیستور تو این مدار چیه چون با نبودنشم led یکسره روشن تو مدارم که هست باز یکسره led روشن باید دقیقا چه کاری انجام بده که تو حالت پر نوری مدار خاموش و تو حالت کم نوری مدار روشن شه مقاومتش باید چقدر باشه فتورزیستوری که من دارم تو روشنایی ۲۶ کیلو اهم و تو تاریکی ۲۴۵ کیلو اهمه با ترانزیستورای دیگم تست کردم ولی باز مشکل رفع نشد

مهراد معین · Answer

تستی که گفتم رو انجام دادید؟ تونستید در یک ترانزیستور pnp با تحریک بیس ال ای در رو خاموش و روشن کنید؟ کار اون فتورزیستور اینه که در تاریکی مقاومتش خیلی خیلی زیاده نسبت به مقاومتی که باهاش سری شده و در اون تقسیم مقاومتی، تقریبا همه ولتاژ روش میفته و روی اون مقاومت سری ولتاژ کمی میفته و باعث میشه که ترانزیستور در حالت روشن بمونه. وقتی که نور تابیده میشه، مقاومتش کم میشه و در تقسیم مقاومتی با مقاومتی که باهاش سری شده، دقیقا برعکس اون اتفاق میفته و بیشتر ولتاژ روی مقاومت دوم میفته و ترانزیستور خاموش میشه و ال ای دی خاموش میشه. پایه ها رو درست دارید استفاده می کنید؟ الان یک مدار ساده ببندید، اگه به بیس pnp با یک مقاومت گراند وصل کنید باید روشن بشه و اگه vcc وصل کنید باید خاموش بشه. اگر غیر از این هست مدار رو یا اشتباه بستید یا ترانزیستورتون اون چیزی که فکر می کنید نیست یا پایه هاش رو اشتباه کردید. سیم های مدار رو با دقت نگاه کنید.

محمدرضا علیخواه · Answer

مهندس مقاومت فتورزیستور باید چقدر باشه یادم گفته بودین یک مگا باید باشه ولی اینجا چیزی که من دارم تو تاریکی میشه ۲۴۵ کیلو میشه شکل این مدار برام بکشین دیگه واقعا موندم از صبح درگیرشم مدارهای دیگر بستم ولی این جور در نیومد

مهراد معین · Answer

ممکنه مدل مال شما اینطوری باشه.

محمدرضا علیخواه · Answer

ممکنه مدل مال شما اینطوری باشه.

محمدرضا علیخواه · Answer

یعنی میزان مقاومتش تاثیری نداره؟

مهراد معین · Answer

تاثیر توی انتخاب مقاومتی که با فتورزیستو سری میشه میذاره. تست بعدی این هست که کلا ترانزیستور رو بذارید کنار و فتورزیستور و یک مقاومت ( که مال شما ۱۰ کیلو هست) رو با هم سری کنید و یک سر فتورزیستور به vcc و یک سر اون مقاومت به gnd. حالا ولتاژ وسط اینها رو در حالت روشن و خاموش چک کنید. ولتاژ هاش رو به من بگید بعد.

محمدرضا علیخواه · Answer

مهندس با گذاشتن مقاومت بیست کیلو مشکل رفع شد ممنون از راهنمایتون🙏
