سلام عرض ميكنم خدمت استاد برنده فرد
در ابتدا خيلي تشكر ميكنم از تدريس هاي فوق العاده شما

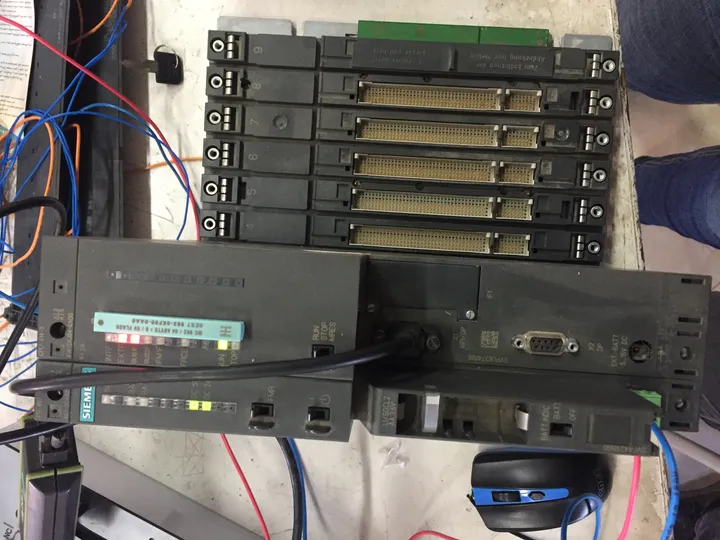

استاد من سوالم در مورد پي ال سي ٤٠٠ بودش به اين صورت كه من با يك cpu400 ميخاستم دانلود رو از طريق mpi انجام و اصلا mpi رو نميشناخت و اجازه دانلود نمي داد و pc adapter رو هم روي auto گذاشتم و باز هم در قسمت سرچ چيزي رو پيدا نكرد،
من از يه جايي اين موضوع رو پرسيدم و گفتن كه به خاطر اين هست كه power supply باتري بك آپ نداره، و حتي گفتن كه اگه باتري بك آپ نباشه امكان پروفي باس با يك cpu ديگه رو هم نخواهيم داشت، ميخاستم بدونم كه آيل اين موضوع درسته؟
و چه جوري ميتونم دانلود رو با mpi انجام بدم چون هر تلاشي كردم انجام نشد،
استاد موضوع ديگه اينكه همين پي ال سي ٤٠٠ رو از طريق cp اترنت تونستم با كابل lan دانلود رو انجام بدم و همه چي اوكي بود و حتي تونستم با يك et200 هم كامل پروفي باسش كنم و درست هم كار ميكرد ، ولي در تست بعدي كه خواستم با پي ال سي ٣٠٠ شبكه پروفي باس رو انجام بدم به هيچ وجه انجام نشد و plc 300 اِرور sf و باس فالت ميداد و plc400 هم اِرور external, internal و باس فالت ميداد ميخاستم بدونم كه علت چي ميتونه باشه،

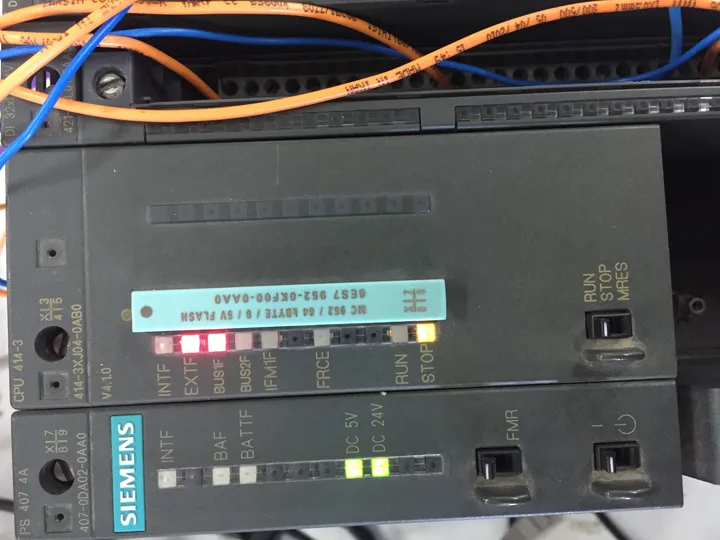

و موضوع ديگه اينكه بعد از اينكه اين پروفي باس رو با Plc 300 انجام دادم كلا plc400 اين سه تا اِرور ext,int و باس فالت روش موند و حتي ديگه با دانلود از طريق cp اترنت با برنامه خالي روي Plc 400 هم اين اِرور نرفت
و حتي ديگه cpu بعد از روشن شدن اون self test چند دقيقه اي رو انجام نميده و بعد از روشن شدن اين چراغ ها روشن ميشه
ممنون ميشم راهنمايي كنين استاد
حل شده
دانلود از طريق mpi با يك cpu400
فرزاد فلاحتکارپرسیده شده ۶ سال پیش۷۳ بازدید۹ پاسخپاسخ منتخب
علیرضا برنده فرداستاد· ۶ سال پیشسلام روز بخیر
اگه CPU استفاده نشده باشه یا قبلا کانفیگ نشده باشه شما از طریق mpi باید بتونی ارتباط بگیری و هیچ ربطی به باتری و سایر موارد نداره تنها در حالت selftest که توی پکیج هم توضیح داده شده شما امکان ارتباط ندارید
اگه ارتباط نمیگیرید مشکل میتونه مربوط به pc adapter کابل یا تنظیمات باشه و شاید هم پورت plc مورد داشته باشه
اگه plc قبلا کانفیگ شده ممکنه پورت مربوطه روی پروفیباس تنظیم شده باشه یا سرعت ارتباط تغییر داده شده باشه
پاسخها (۹)
- فرزاد فلاحتکار· ۶ سال پیش
- فرزاد فلاحتکار· ۶ سال پیش
- علیرضا برنده فرداستاد· ۶ سال پیشدر مورد دوم که خطا پیش اومده میتونه عدم تطابق کانفیگ و سخت افزار موجود باشه ،میتونه اشکال در کابلهای پروفیباس باشه و میدونی که خطا رو در PLC 300 با چراغ SF نشون میده و در PLC 400 با external fault و internal fault
- علیرضا برنده فرداستاد· ۶ سال پیشبا ارسال برنامه خالی به سیستم اشکال رفع نشده میتونه اشکال مربوط به کانفیگ باشه وقتی خطا در سخت افزار دارید بدون برنامه هم شما خطا رو خواهید داشت
- علیرضا برنده فرداستاد· ۶ سال پیشدر مورد اینکه سیستم به حالت self test نمیره چون سیستم برنامه داره این اتفاق میتونه بیافته،اگه میخوای این اتفاق بیافت سیستم رو خاموش کن اموری رو خارج کن اگه باتری هم داره دربیار بعد روشن کن حتما self test رو میبینی
- علیرضا برنده فرداستاد· ۶ سال پیشالبته CPU شما قابلیت self test نداره فقط CPU سری H این امکان رو دارن
- فرزاد فلاحتکار· ۶ سال پیش@barandehfard#690 جناب مهندس خيلي ممنونم از پاسخ هاتون من از پاسخ هاي شما اطلاعات زيادي به دست آوردم، مهندس pc adaptor رو تست گرفتم و اوكي هستش و من تنظيمات سرعت mpi رو هم در cpu و هم در set pg/pc رو ١٨.٧٥ گذاشتم و cpu رو هم روي mpi تنظيم كردم، و حتي سرعت هاي مختلف رو هم تست گرفتم و متاسفانه دانلود انجام نميشه و اصلا mpi رو نميشناسه، جناب مهندس براي كردن اينكه ببينم پورت هاي ٤٠٠ cpu سالم هست يا خير ،من تست ولتاژ پورت ها رو گرفتم و روي پورت mpi بين پايه ٣ و ٨ ولتاژ ٠.٦ ولت رو داشتم، و اين ولتاژ بين پايه ٣و ٨ يك cpu ٣٠٠ گرفتم ٢.٤ ولت بودش، و يك سوال اينكه آيل اين مدل تست گرفتن از پورت درست هستش؟ جناب مهندس با اين توضيحاتي كه خدمتتون عرض كردم چه مشكلي و جود داره؟ و اين عكسي كه فرستادم با ماژول cp اترنت كه interface دانلود از طريق اترنت رو ميشناسه اين اِرور رو ميده در هنگام دانلود كردن
- علیرضا برنده فرداستاد· ۶ سال پیشدر مورد تستی که برات پورت انجام دادی به این روش نمیشه گفت که پورت حتما سالم هست ولی اگه روالی رو که گفتم اجرا کردین و هنوز ارتباط نگرفت حتما پورت مشکل داره در مورد این پیغام که رو صفحه اومده برای ارسال کانفیگ به سیستم مشکلی هست که باید تو قسمت detail ببینید چی هست بعد بر اساس اون ببینید چه کاری باید انجام داد
