بررسی علت عدم انتقال اطلاعات از ورودی به خروجی در حالت Manual هنگام استفاده از بلاک PID Compact

Question

سلام وقتتون بخیر. یک اشکال در نرم افزار برام پیش

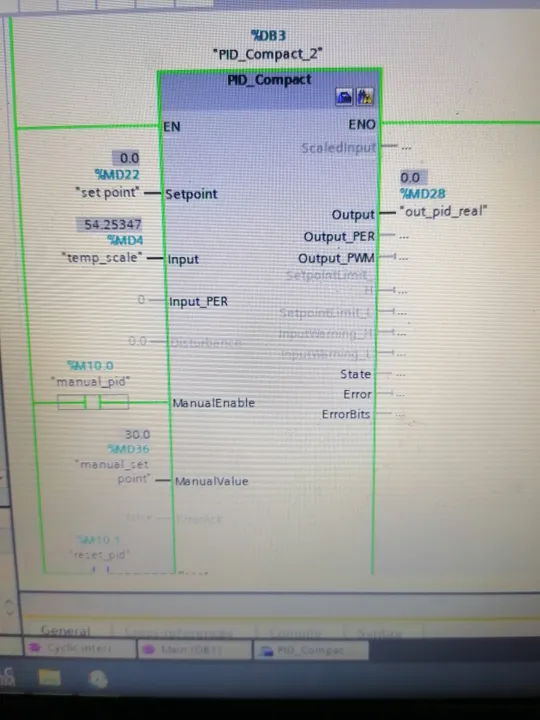

اومده 2021-03-05/1614960338-322820-img-20210305-193254.jpeg3000×4000 3.57 MB

اینه که موقع استفاده از بلاک pid Compact زمان فعال شدن مد Manual مقدار set point دستی وارد خروجی نمیشه. مشکل چیه؟؟

علیرضا برنده فرد · Accepted Answer

سلام وقت بخیر
یک ورودی mode داره که ممکن روی مود اجرا نباشه و یا ممکنه pid خطا داشته باشه که باید ورودی reset و یک لحظه فعال کنید

مسعود معبودی زنوز · Answer

با عرض سلام و وقت بخیر.منم همین مشکل رو دارم.متاسفانه مقدار ورودی در حالتmanual به خروجی انتقال داده نمیشه .مقدار ورودی رو هم ریست میکنم اما باز هم همون حالت قبل هست

علیرضا برنده فرد · Answer

سلام وقت بخیر

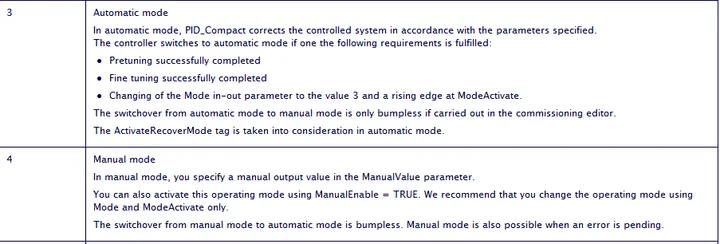

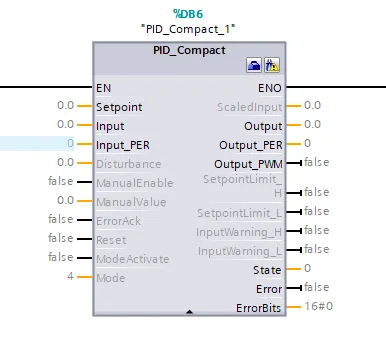

اگه ببینید پارامتری داریم mode
که تعیین وضعیت عملکرد pid رو کنترل میکنه و با تغییر وضعیت این پارامتر و active کردن مود میتونیم نحوه عملکرد pid رو کنترل کنیم

علیرضا برنده فرد · Answer

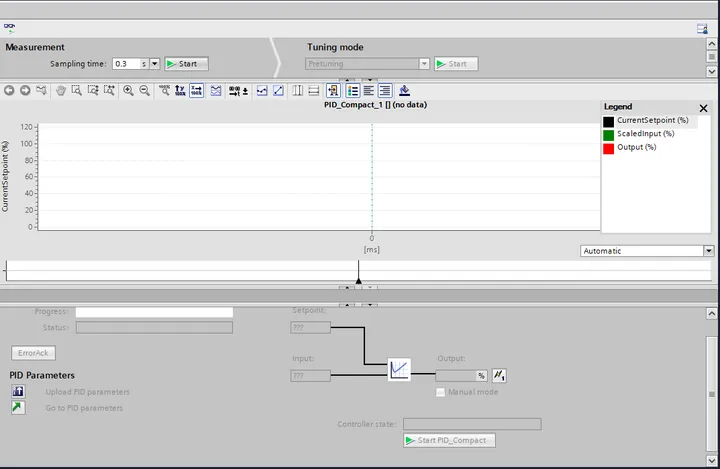

همینطور در حالت online هم که باشید با فشردن کلید open commissioning window به صفحه اجرا رفته و پس از start با تعیین controller stat وضعیت را انتخابکنید
