نحوه ی برقراری ارتباط بیسیم بین نرم افزار Wincc Pro و PLC

Question

با سلام…

در ویدئوهای دوره زیمنس، استاد برنده فرد در خصوص برنامه نویسی و مانیتورینگِ PLC به صورت بیسیم توضیحاتی ارائه دادند. حال، چنانچه بخواهیم، ارتباط بین نرم‌افزار مانیتورینگ (که روی لپ تاپ نصب شده‌است - Wincc Pro) و 1200-PLC به صورت بی‌سیم (از طریق Wifi) باشد، باید چه کرد؟ آیا کارت مخصوصی باید به PLC اضافه شود؟ تنظیمات بخش Devices & Networks به چه صورت خواهد بود؟ توجه شود که امکان استفاده از نرم افزار Any Desk به علت نبود اینترنت و عدم امکان استفاده از دو تجهیز مانیتورینگ، وجود ندارد.

علیرضا برنده فرد · Accepted Answer

سلام وقت بخیر

یک نمونه میتونه به این صورت باشه که plc به مودمی یا هاب سوییچ که وای فای داره با کابل وصل بشه و شما هم از طریق وای فای لب تاب به هاب سوییچ متصل باشید در این صورت اگه ip سیستم ها درست و در یک گروه انتخاب شده باشن امکان ارتباط ، ارسال برنامه ، مانیتور کردن برنامه و مانیتورینگ با wincc رو خواهید داشت

موفق باشی

سینا مهاجر · Answer

اگه از مودم خانگی استفاده کنیم:

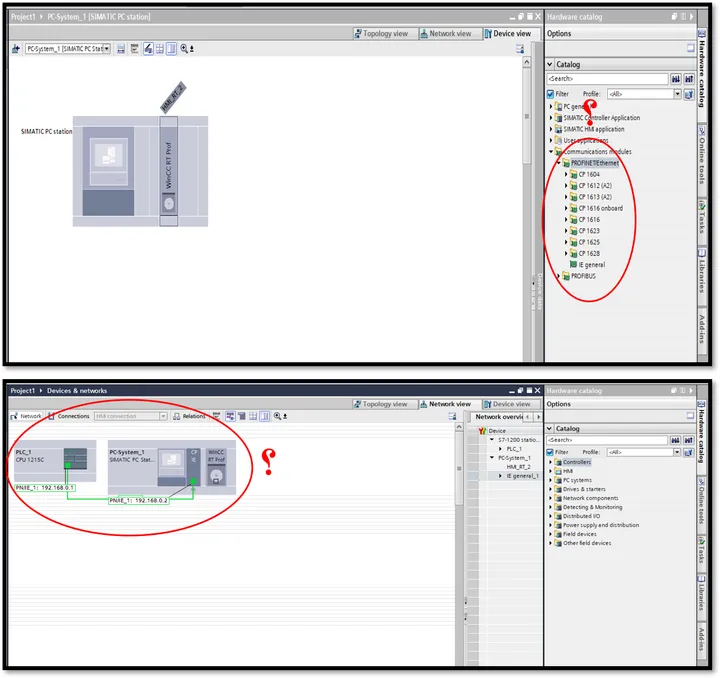

1- چه ماژولی رو باید به Wincc RT Pro (PC Station) اضافه کنیم (تصویر پیوست) ؟

2- تنظیمات بخش Devices & Networks به چه صورت هست؛ آیا مثل شبکه PE/IE باید پورت های LAN به هم متصل شوند(تصویر پیوست)؟؟ در واقع در نرم‌افزار TIA کجا تعریف میکنیم که ارتباط بین WinCC و PLC به صورت بیسیم هست؟!!

3- اگه از مودم خانگی استفاده نکنیم، زیمنس ماژولی برای انجام این کار ارائه داده؟!

علیرضا برنده فرد · Answer

تجهیزات بیسیم شبکه زیمنس

علیرضا برنده فرد · Answer

SCALANCE W788 RJ45

علیرضا برنده فرد · Answer

سلام وقت بخیر

نیازی نیست تجهیزی در config اضافه بشه و تنظیمات جدیدی نیاز ندارید ،مودم خانگی از لحاظ عملکرد با مودم صنعتی تفاوتی نداره میتونید از زیمنس هم استفاده کنید
