آموزش ترسیم شماتیک کنترل فاز در نرم افزار اتوکد مطابق با استانداردهای مربوطه

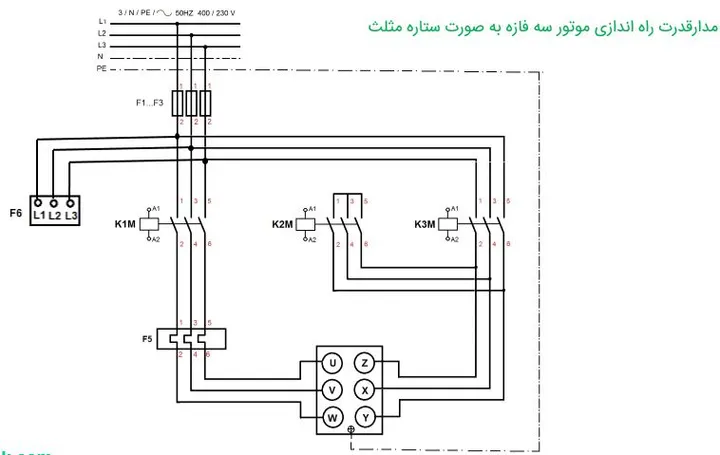

با سلام خدمت شما دوست عزیز کنترل فاز مثل سایر المانها علامت و سمبل مشخص نداره معمولی در دو مدل سه سیمه و چهار سیمه است برای ترسیم در مدار قدرت در نرم افزار eplan یک باکس مستطیل شکل ترسیم میشه و سه فاز در سه پایه ۱ ۳ ۵ متصل میکنید(توجه داشته باشید متناسب با برند کنترل فاز ها اسم و شماره پایه های قدرت فرق داره) کنترل فاز خروجی قدرت نداره در مدار فرمان مانند بیمتال کنتاکت باز و بسته داره که شما باید از کنتاکت باز ان که با شماره های معمولا ۱۵ و ۱۸ است استفاده کنید توجه داشته باشید که شماره پایه ها در برنده های مختلف متفاوت است
