بررسی الزامات محاسبه ی URV و LRV در Level Transmitter

Question

سلام.استاد شما موقع محاسبه LRV قسمتی که LP هست و تبدیل ب wet leg کردیم رو 1m لحاظ کردین.آیا برای LRV همیشه باید مقدار رو اندازه ستون مایع در HP لحاظ کرد؟
و موقع محاسبه HRV باید ستون مایع رو ماکزیمم مقدار لحاظ کرد؟

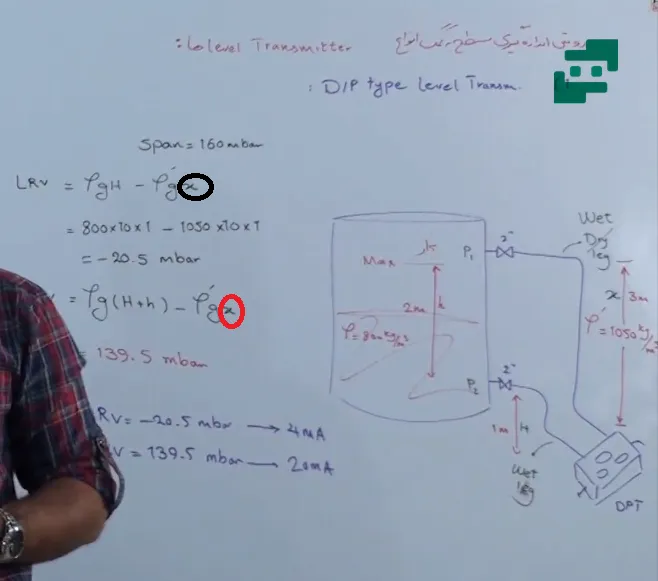

من عکسی فرستادم در زیر با توجه به تدریس شما رو تخته
این عکس مربوط به فایل سوم سطح و تایم 01:02 می باشد 2020-10-02/1601635261-613322-20.png658×581 200 KB

2020-10-02/1601635274-64892-20.png658×581 200 KB

فرزاد لطفی · Accepted Answer

هنگامی که کپیلاری تیوب داریم این محاسبات انجام نمیشه

پریسا قدیمی · Answer

میشه بفرمایید دو X دقیقا باید با توجه به چه پارامترهایی اندازه اش نوشته بشه؟ چون شما طول کل رو 3 نوشتین

پریسا قدیمی · Answer

ببخشید استاد زمانیکه کپیلاری هم داریم نیازه که مثل بالا ستون مایع لحاظ کنیم؟ یا فقط زمانیکه tube داریم باید مثل بالا محاسبه کنیم؟

فرزاد لطفی · Answer

من قبلا در خصوص این مورد توضیح دادم یه اشتباه کوچک محاسباتی بوده موارد قبل رو سرچ کنین و‌پیدا کنین
