بررسی علت عدم عملکرد صحیح مدار مولتی ویبراتور (چشمک زن)

Question

سلام خدمت استاد گرامی استاد من میخواستم مدار مولتی ویبراتور (چشمک زن) رو ببندم اما به یه مشکلی خوردم.اون هم این بود که وقتی ولتاژ رو به مدار میدادم ،مدار هیچ عکس العملی نشون نمیداد …میخواستم بدونم آیا به خاطر ظرفیت خازنی بود که استفاده کردم (1میکرو فاراد 5ولت)یا نه ؟البته رو خود خازن چنین چیزی نوشته بود(0.1 میکرو فاراد) که اگه اشتباه نکنم همون 1میکرو فاراد هست. البته اتصالات هم به درستی برقرار بود. باتشکر

مهراد معین · Accepted Answer

سلام دوست عزیز، با یک مولتی متر، ولتاژ ها رو دنبال کنید و ببینید که آیا ترانزیستورهای شما بهشون ولتاژ میرسه یا نه. به احتمال خیلی زیاد یک جای مدار رو اشتباه بستید. اگر دوست داشتید چند تا عکس خوب بگیرید از مدار و برای من بفرستید اینجا. دوستان زیادی تا حالا این مدار رو بستن و کار نکرده و با دیدن عکس مشخص شده که مدار رو اشتباه بسته بودن. در مورد ظرفیت خازن هم، مقدار 0.1 میکرو فاراد به معنی 100 نانو فاراد هست که خازن کوچکی حساب میشه.

محمد رجبلو · Answer

@Mehrad#3078

محمد رجبلو · Answer

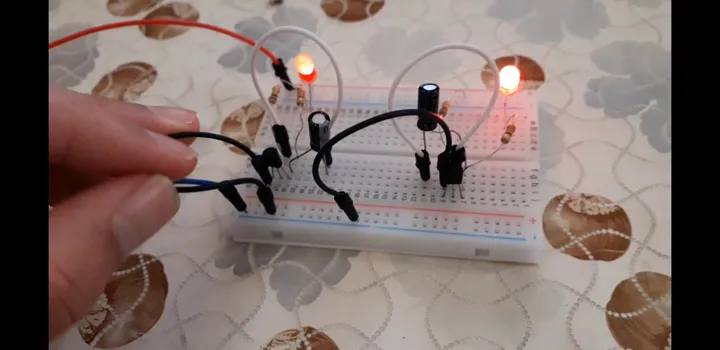

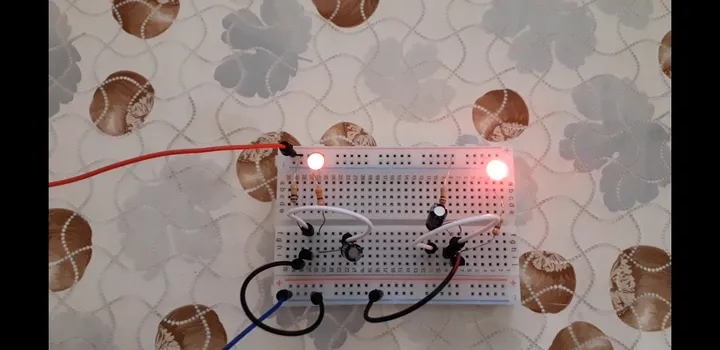

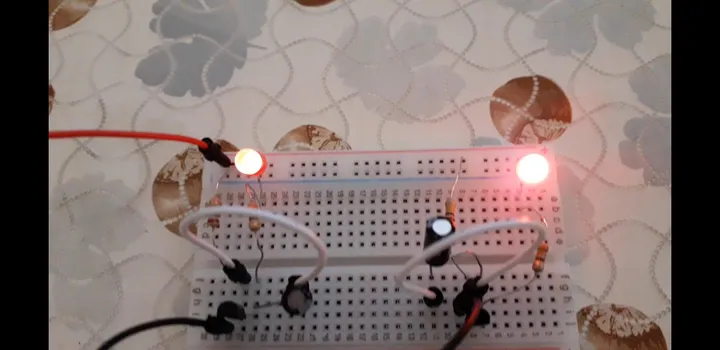

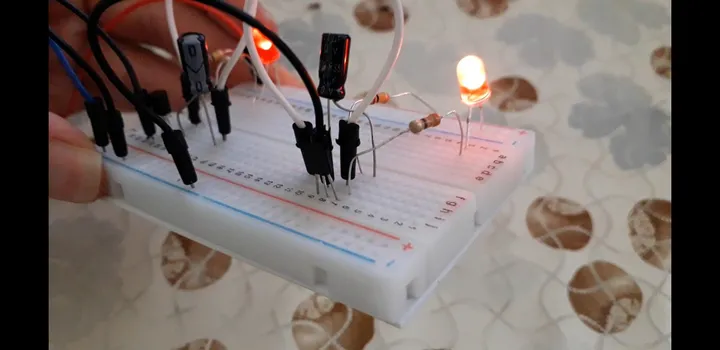

@Mehrad#3078 باسلام …استاد مولتی متر ندارم ولی قطعات رو جداگونه تست کردم …(یه led روشن کردم با ترانزیستور) خازن هم همینطور

مهراد معین · Answer

سلام دوست عزیز، من فکر کردم کلا روشن نمیشه مدارتون. ولی اینطوری که به نظر میاد، مدار شما داره کار میکنه ولی انقدر سرعت چشمکش بالا هست که شما هردو led رو همیشه روشن میبینید. فرکانس نوسان مدار با مقدار خازن و مقاومت رابطه عکس داره و هرچی که خازن و مقاومت بزرگتر باشن، فرکانس کمتر میشه. شما میتونید با زیاد کردن مقدار خازن ها و یا مقاومت ها، سرعت چشمک رو کندتر کنید که با چشم دیده بشه.

محمد رجبلو · Answer

@Mehrad#3083 خیلی ممنونم استاد
