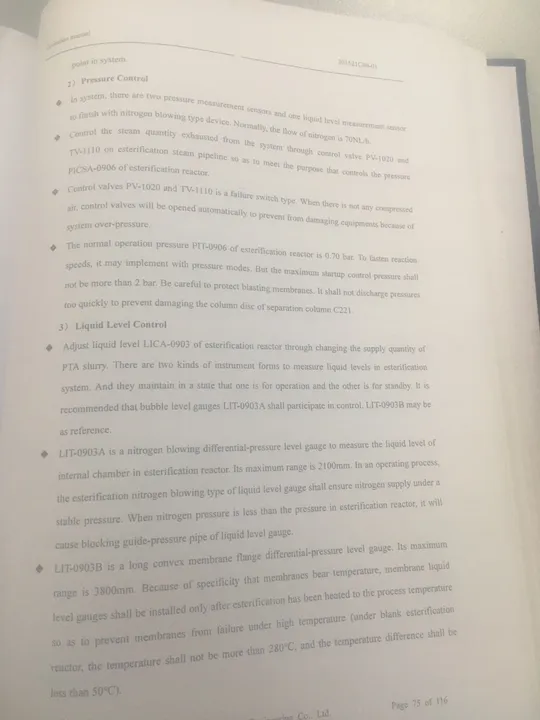

بررسی نحوه ی عملکرد دوتا Level Controller در راکتور

پاسخ‌ها (۱)

• استادرضا عسگری· ۲ ساعت پیش

  با سلام
  دو کنترلر سطح (Dual Level Controller) معمولاً به سیستمی اطلاق می‌شود که به جای یک نقطه، دو نقطه تنظیم مجزا برای کنترل سطح مایع دارد: یک نقطه برای روشن کردن تجهیز (مثلاً پمپ) و یک نقطه برای خاموش کردن آن. این عملکرد به جلوگیری از روشن و خاموش شدن مکرر (Cycling) پمپ کمک می‌کند و یک باند کنترل (Differential) بین دو نقطه ایجاد می‌کند.اصول عملکرد این کنترلرها بسته به نوع سنسور (شناور، رسانایی، خازنی و...) متفاوت است، اما منطق کلی کنترل در همه آن‌ها مشترک است. در ادامه، نحوه کارکرد دو نوع رایج آن را بررسی می‌کنیم:
  عملکرد کنترلرهای دومکانی با پروب رسانایی (Conductivity Probes)
  این روش برای مایعات رسانا (مثل آب) بسیار رایج است. در این سیستم، از سه پروب در مخزن استفاده می‌شود:

  • پروب مشترک (COM): همیشه در مایع غوطه‌ور است و نقش زمین (Reference) را بازی می‌کند.
  • پروب سطح پایین (L1): نقطه روشن شدن پمپ (در حالت پرکردن) یا نقطه خاموش شدن پمپ (در حالت تخلیه) را تعیین می‌کند.
  • پروب سطح بالا (L2): نقطه خاموش شدن پمپ (در حالت پرکردن) یا نقطه روشن شدن پمپ (در حالت تخلیه) را تعیین می‌کند.

  عملکرد کنترلرهای دومکانی با سوئیچ شناور (Float Switch)
  در این روش، از یک شناور مغناطیسی استفاده می‌شود که روی یک میله یا کابل حرکت می‌کند. این شناور با بالا و پایین رفتن سطح مایع، سوئیچ‌های مغناطیسی (Reed Switch) داخل میله را فعال یا غیرفعال می‌کند.
  برای کنترل دومکانی، یک شناور واحد می‌تواند طوری طراحی شود که دارای هسترزیس (Hysteresis) یا فاصله عملکردی از پیش تنظیم شده باشد. این یعنی شناور در یک سطح مشخص (مثلاً بالا) سیگنال "خاموش" و در سطحی دیگر (مثلاً پایین‌تر) سیگنال "روشن" تولید می‌کند. به این ترتیب، یک سوئیچ شناور به تنهایی می‌تواند نقش دو کنترلر مجزا را ایفا کند.
  جمع‌بندی و مزیت اصلی
  صرف‌نظر از نوع سنسور، فلسفه وجودی یک کنترلر سطح دومکانی ایجاد یک باند مرده (Dead Band) یا دیفرانسیل بین نقاط روشن و خاموش شدن است. این ویژگی دارای مزایای کلیدی زیر است:

  • جلوگیری از فرسایش تجهیزات: با جلوگیری از روشن/خاموش شدن سریع و مکرر پمپ یا شیر برقی، عمر مفید آن‌ها افزایش می‌یابد.
  • پایداری فرآیند: از نوسانات مکرر در سطح مایع و به تبع آن، نوسانات در فشار یا دبی سیستم جلوگیری می‌کند.

  اگر در مورد کاربرد خاصی از این کنترلرها (مثلاً در دیگ بخار، مخازن ذخیره یا سیستم‌های تصفیه آب) سوال بیشتری دارید، می‌توانید بپرسید تا دقیق‌تر راهنمایی‌تان کنم.

  با تشکر
