راهنمایی جهت تبدیل لپتاپ به HMI و برقراری ارتباط با PLC

Question

سلام مهندس انشاا… حالتون خوب باشه میخواستم بپرسم من یه plc دارم ۱۲۰۰میخوام لب تاب رو تبدیل به hmi کنم یعنی به عنوان hmi به plc وصل کنم ولی نمیتونم میخواستم بدونم آیا این کار امکان پذیر هست و چطوری

علیرضا برنده فرد · Accepted Answer

سلام وقت بخیر

چند حالت داریم اگه بخواید دقیقا برنامه hmi رو روی کامپوتر اجرا کنید از کلید سیمولیشن در نرم افزار tia portal میتونید استفاده کنید و یا میتونید برنامه رو تبدیل کنید به pc و بعد برنامه رو کامپوتر اجرا کنید در اینصورت باید تنظیمات گرافیکی رو با کامپیوتر مجدد انجام بدید

امین واحدیان اردکانی · Answer

جناب مهندس میشه کامل تر توضیح بدید چطور با کلید سیمولیشن یا روی کامپیوتر pc یه توضیح بدید چون من hmi ندارم و فقط pc دارم

علیرضا برنده فرد · Answer

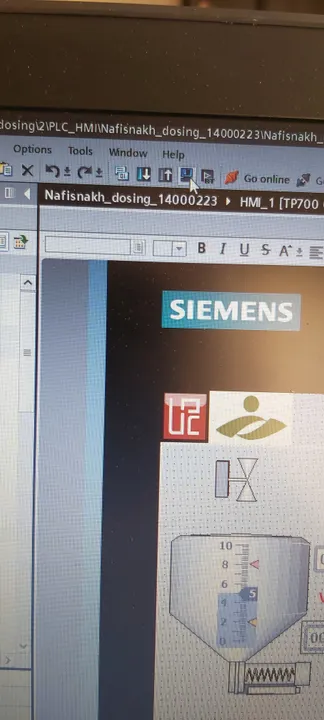

این کلید که موس روش هست کلید سیمولیشن هست و hmi رو براتون شبیه سازی میکنه

امین واحدیان اردکانی · Answer

سلام .‌دقیقا همین رو میزنم ولی نمیشه نمی دونم چرا ولی چشم یکبار دیگه امتحان میکنم

علیرضا برنده فرد · Answer

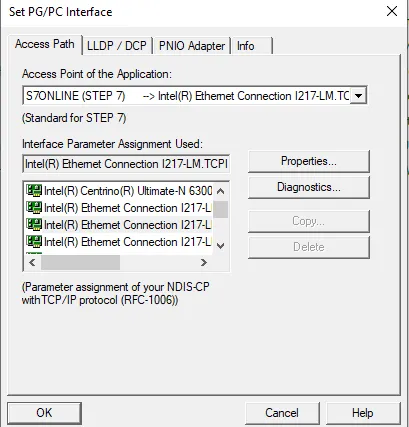

set pg pc interface رو در control panel تنظیم کرده اید؟

امین واحدیان اردکانی · Answer

و یه بخش دیگه ای دیدم نمیدونم چیه به نام start runtime on the pc که فکر میکنم این هست البته همیشه خاموش هست نمیدونم چرا ، و البته بگم که من هنوز تمام آموزش ها رو ندیدم و الان در آموزش hmi شما بزرگوار هستم میشه بگید این هست یا نه و چی هست در کنار توضیح که قرار بود بدید و بهتون گفتم که همون تنظیم pgو pc در control panel تشکر

علیرضا برنده فرد · Answer

در کنترل پنل کامپیوتر set pc pg interface رو باز کنید و سیمولاتور رو انتخاب کنید

امین واحدیان اردکانی · Answer

لطفا راهنمایی کنید که چطور میتونم این کار رو انجام بدم:pray:

امین واحدیان اردکانی · Answer

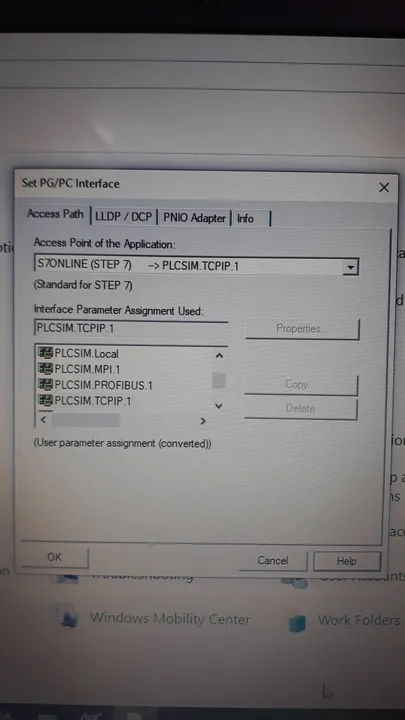

تصویر کنترل پنل مربوط به تنظیم عکس پایین مربوط به ارتباط این دو

امین واحدیان اردکانی · Answer

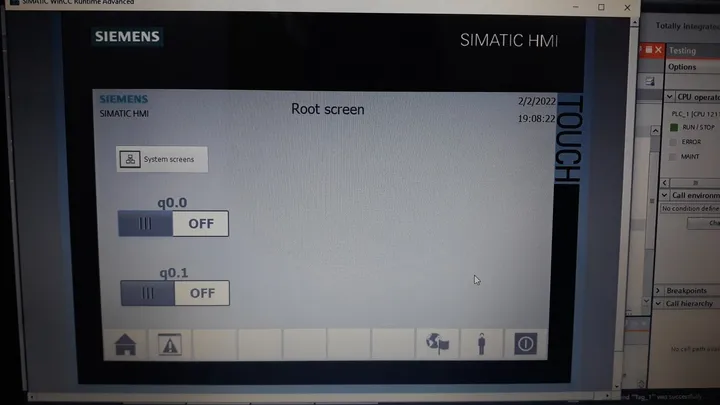

عکس بالا مربوط به برنامه hmi و سیمولیشن گرفتن از آم

امین واحدیان اردکانی · Answer

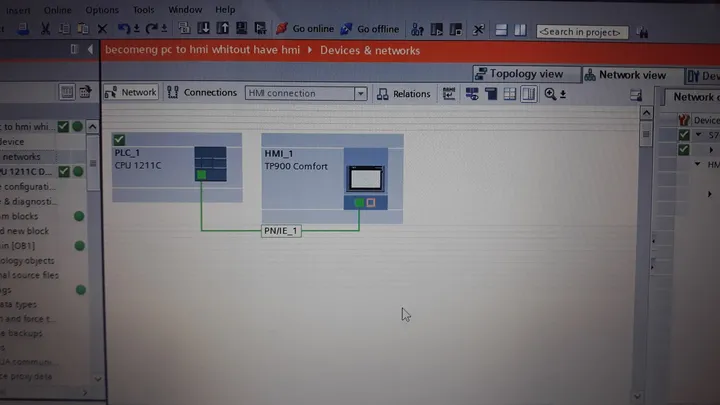

عکس ارتباط با plc
