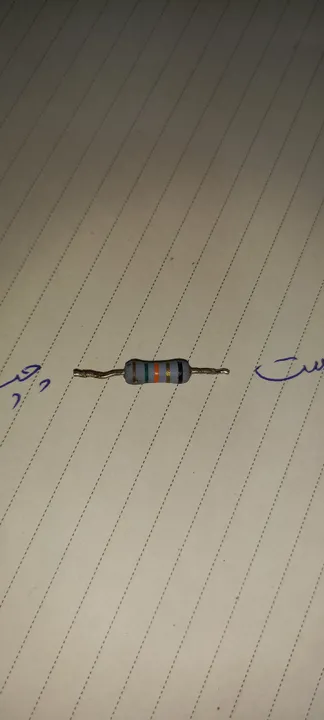

راهنمایی جهت خواندن مقدار اهم یک مقاومت با پنج نوار رنگی

سلام دوست عزیز، نوار پنجم در مقاومت ها نسبتا کم کاربردتر است و نحوه خواندن مقاومت های ۵ رنگ متفاوت هست. ولی رنگ مشکی برای نوار پنجم کمی عجیب هست. شما با مولتی متر این مقاومت رو اندازه گرفتید؟ مقدارش چقدر هست؟

من دو تا رفرنرس برای شما ارسال میکنم برای مقاومت های ۵ رنگ:

circuitdigest.com

5-Band Resistor Color Code Calculator

Calculate the resistance of a 5-band resistor using this resistor color code calculator

zalophusdokdo.github.io

5 Band Resistor Color Code Calculator and Chart

The Resistor Color Code Calculator decodes and identifies a value and tolerance of 5 band wire wound resistors. More online conversion calculators.

در هردوی این رفرنس ها، رنگ مشکی برای نوار آخر وجود نداره.

من در اینترنت سرچ کردم و یک نفر که سوال مشابهی پرسیده بود رو پیدا کردم:

electronics.stackexchange.com

4 (5) band 5% resistor with superfluous black end?

resistors

asked by

Oliver Jobson

on 12:55PM - 16 Jul 16 UTC

پاسخ یکی از کامنت ها جالب بود. بعضی کارخانه ها برای تحویل سفارش های یک دستگاه خاص، ممکن هست که یک نوار مشکی رنگ در انتها قرار بدن که نشون بدن این قطعه مقاومت هست و با قطعه دیگری اشتباه نشود.

به هر حال، کارخانه های زیادی مقاومت تولید میکنن و من مواردی رو دیدم که رنگ های عجیب و غیر استاندارد استفاده شده باشه. شاید این قطعه هم یکی از همون موارد باشه.
