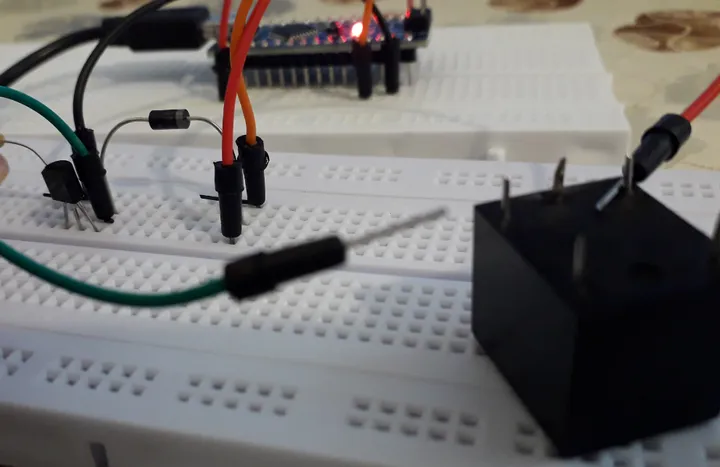

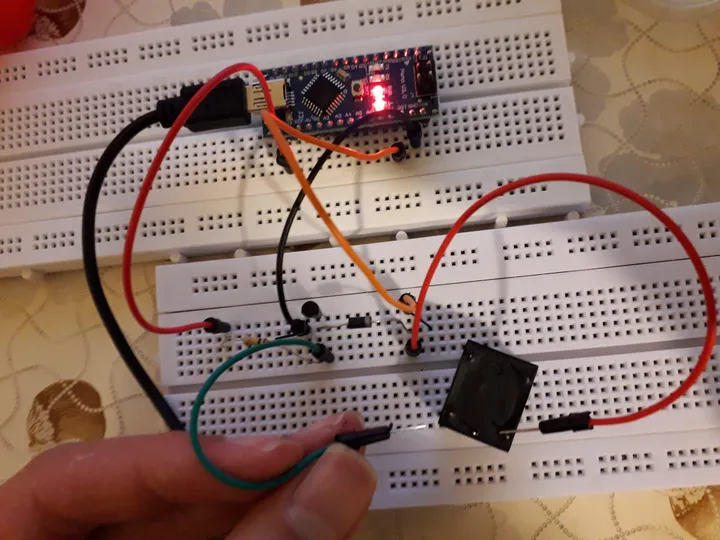

باسلام و خسته نباشید… 2020-11-26/1606423748-219692-233819.jpeg4128×3096 1.93 MB
2020-11-26/1606423749-121881-233842.jpeg4128×3096 1.91 MB
2020-11-26/1606423749-980204-233946.jpeg4128×3096 1.54 MB
میخواستم رله رو با ترانزیستور که ولتاژ بایاسش رو از آرودینو میگیره روشن کنم که رله روشن نمیشد …
میخواستم بدونم مشکل از کجاست؟
حل شده
راهنمایی جهت عیب یابی رله
محمد رجبلوپرسیده شده ۵ سال پیش۲۰۸ بازدید۱۰ پاسخ
پاسخ منتخب
مهراد معیناستاد· ۵ سال پیشسلام دوست عزیز، وقتی که بدون ترانزیستور رله رو به vcc و gnd وصل می کنید، روشن می شه؟

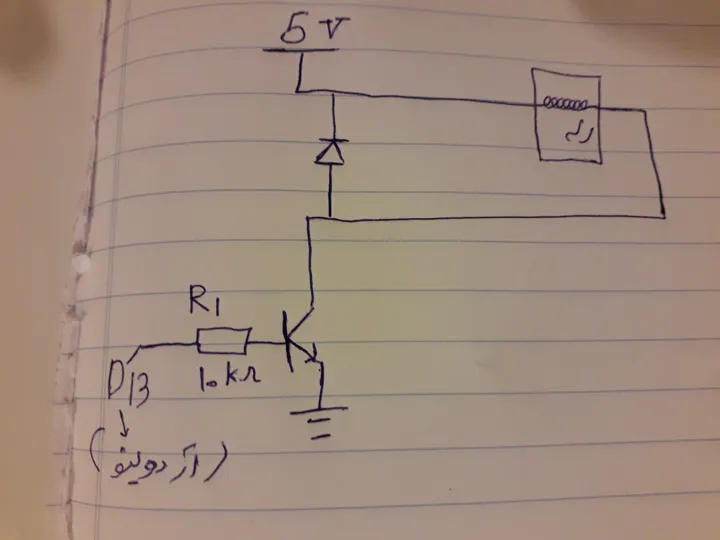

من تلاش کردم که از روی عکس متوجه مداری که بستید بشم ولی کامل معلوم نیست. میشه شماتیک مداری که بستید رو روی یک کاغذ بکشید و از اون عکس بذارید؟
پاسخها (۱۰)
- محمد رجبلو· ۵ سال پیش@Mehrad#3184
- محمد رجبلو· ۵ سال پیش@Mehrad#3184 بله در اون صورت رله روشن میشه
- محمد رجبلو· ۵ سال پیشهمون مدار اول فصل دو هستش که به وسیله آردوینو ،LEDچشمک زن رو انجام میدیم و در آخر چراغ رو به با استفاده از رله ،چشمک زن میکنیم
- مهراد معیناستاد· ۵ سال پیشبه جای اون 10K یک 1K بذارید. مقاومت 10K جریان لازم برای اشباع شدن ترانزیستور رو نمیتونه تامین کنه. نتیجش رو به من خبر بدید.

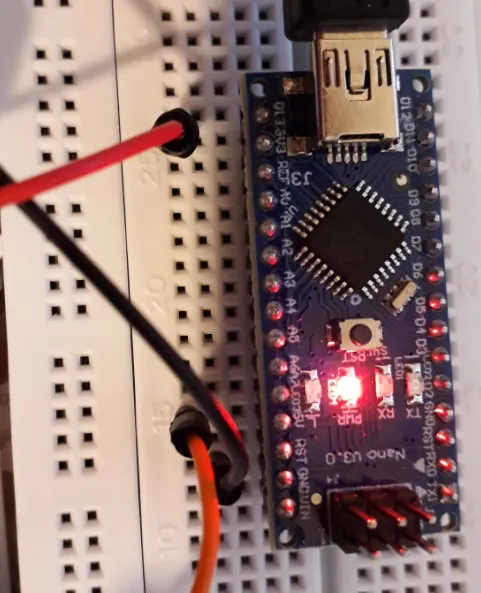

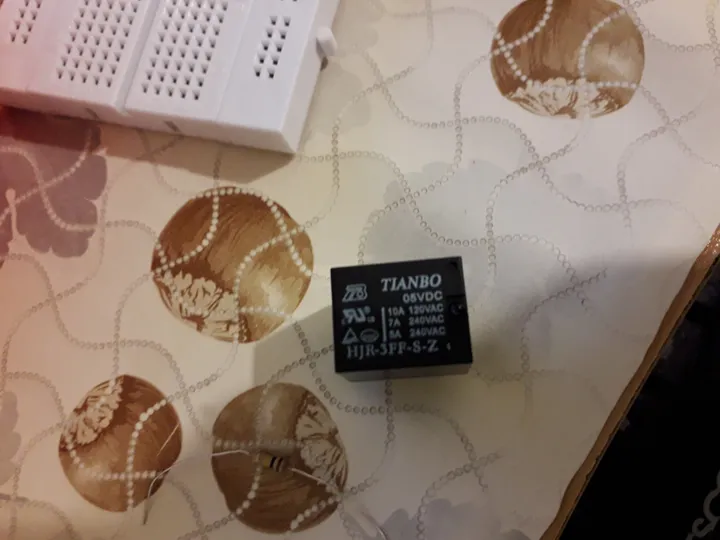

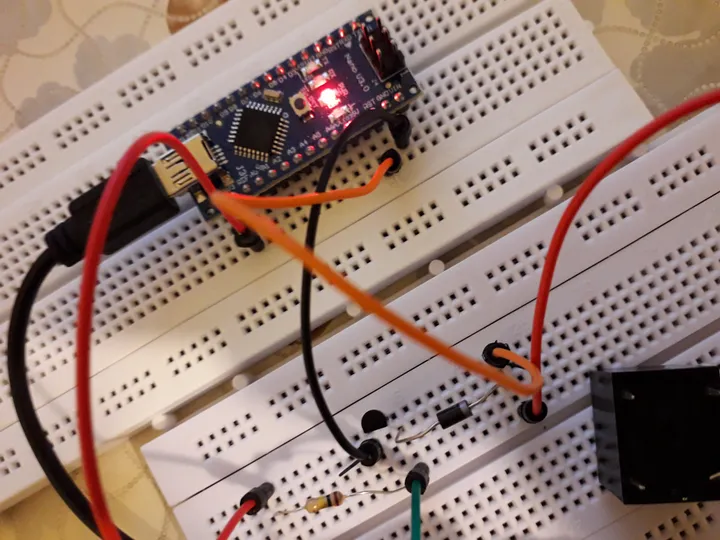

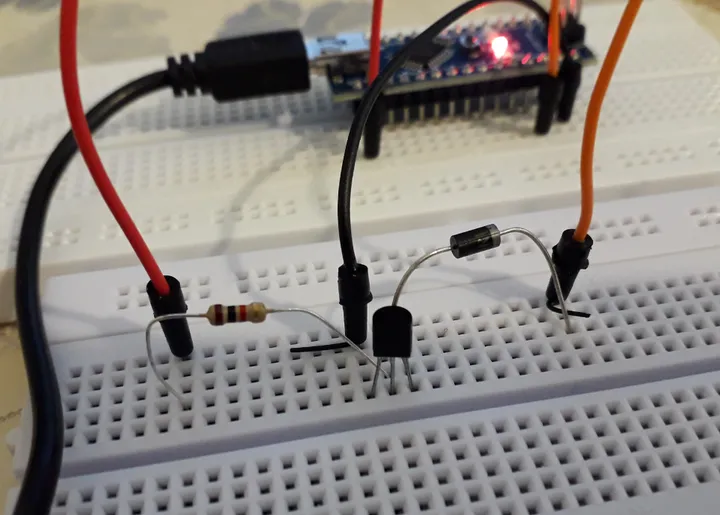

- محمد رجبلو· ۵ سال پیش@Mehrad#3190 باسلام استاد مقاومت رو هم عوض کردم ولی باز هم روشن نشد…البته ترانزیستور هم سالمه.چون جای رله تو مدار led که میزارم روشن میشه … عکس های بهتری از مدار میگیرم که اتصالات هم ببینید…
- محمد رجبلو· ۵ سال پیشیک پایه رله رو به کلکتور ترانزیستور وصل میکنم . و اون یکی پایش رو از (5v) آردوینو
- محمد رجبلو· ۵ سال پیشاستاد جای ترانزیستور رو برای اینکه بهتر عکس بگیرم عوض کردم…الان رله روشن شد…دلیلش رو متوجه نشدم
- مهراد معیناستاد· ۵ سال پیشسلام دوست عزیز، یعنی الان مشکل حل شد؟ اگر با جابجایی این اتفاق افتاده، به نظرم با توجه به اینکه از bread board استفاده می کنید، احتمالا جایی اتصالات درست وصل نشده بوده و این اتفاق افتاده.
- محمد رجبلو· ۵ سال پیش@Mehrad#3198 بله درست شد …خیلی ممنونم…
