معرفی اقدامات لازم برای اختلاط دو جریان غیر هم فشار

تصویر محمد داودوندیمهارت‌جومحمد داودوندیپرسیده شده ۲ سال پیش۱۶۷ بازدید۲ پاسخ
با عرض سلام

برای اختلاط دو جریان غیر هم فشار و یا تزریق یک سیال به خط اصلی در مواقعی که فشار جریان اصلی بیشتر از سیال تزریق شونده است چه اقداماتی می توان انجام داد؟ آیا نیاز به تجهیز پایپینگی خاصی است؟

پاسخ منتخب

تصویر امیر بهروزی فراستادامیر بهروزی فر· ۲ سال پیش
پاسخ منتخب
سلام

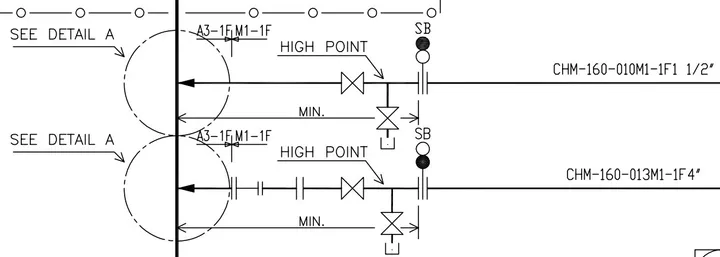

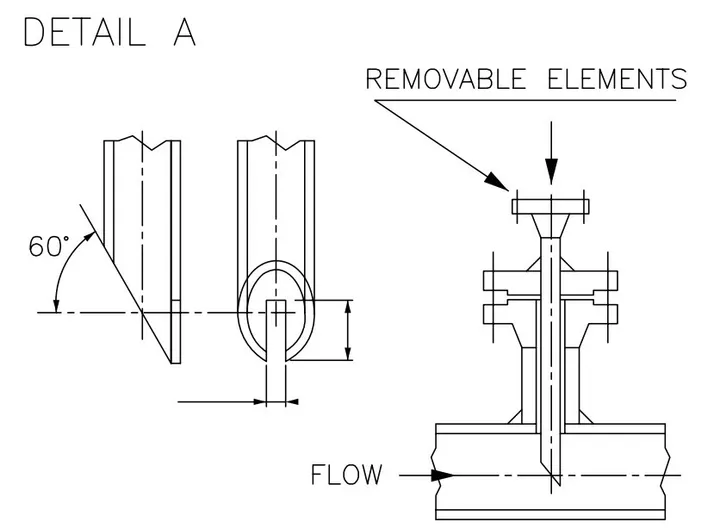

اگه فشار جریان اصلی بیشتر از جریان تزریق شونده باشه، سیال پر فشار ممکنه وارد خط تزریق بشه و به طبع امکان تزریق وجود نداره. معمولا برای تزریق یک سیال (با دبی کم) به یک خط از یک آرایش مشابه عکس های پیوست استفاده میشه

موفق باشید

بهروزی فر
  • پیوست تصویری
  • پیوست تصویری

پاسخ‌ها (۲)

  • تصویر زهرا ییاتمهارت‌جوزهرا ییات· ۱ سال پیش
    با سلام و احترام خیلی هم عالی

    اقای دکتر امکانش هست بیشتر در این مورد بفرمایید؟
    • تصویر امیر بهروزی فراستادامیر بهروزی فر· ۱ سال پیش
      سلام

      در واقعیت امکان اختلاط دو جریان غیر هم فشار وجود نداره، اون جریانی که فشار کمتری داره، نیروی لازم برای وارد شدن به ناحیه پرفشار رو نداره. باید یا یک شیر روی خط پرفشار قرار داده بشه که فشار رو به فشار خط کم فشار کاهش بده یا اینکه فشار خط کم فشار با یک پمپ یا کمپرسور افزایش داده بشه.

      جدای این، به دلیل نوسانات فرآیندی ممکنه در عمل این دو خط در شرایطی هم فشار نباشن. به همین دلیل معمولا روی اون خطوط بهتره از یک شیر یک طرفه (check valve) استفاده بشه که جریان معکوس اتفاق نیافته.

      موفق باشید
