نحوه ی تعریف نوع اتصال لوله و فلنج در محیط Paragon نرم افزار PDMS

تصویر سروش رحیمی پور بهبهانیمهارت‌جوسروش رحیمی پور بهبهانیپرسیده شده ۳ سال پیش۱۶۸ بازدید۲ پاسخ
سلام جناب دکتر ، وقت بخیر

فلنج so که در آموزش در محیط پارگون مدل شد نرم افزار از کدوم پارمتر تشخیص میده که لوله باید به درون فلنج برود و نه اینکه پشت فلنج جوش بخورد؟ زیرا در نقشه های iso در محاسبه cutting pipe نرم افزار باید محل جوش رو بتونه تشخیص بده و دچار اشتباه نشه؟

با تشکر

پاسخ منتخب

تصویر علی مانی زادهاستادعلی مانی زاده· ۳ سال پیش
پاسخ منتخب
سلام و عرض ادب

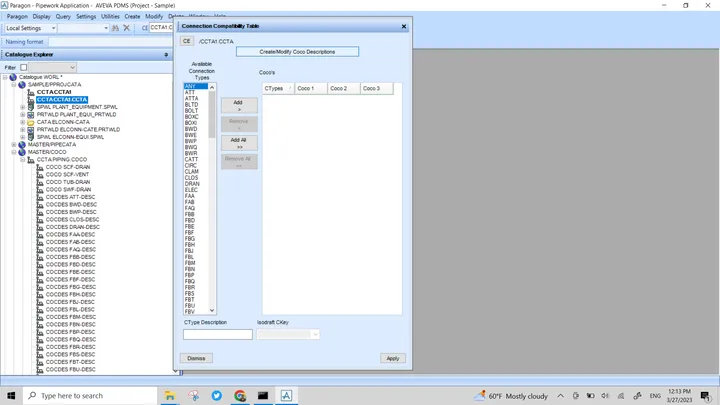

در واقع تمام اطلاعات مربوط به کانکشن و نحوه اتصال در coco تعریف می شود. لذا این موضوع در این پارمتر دیده می شود.

COCO دو جز پایپینگ با هم می بایست شبیه باشد.
  • پیوست تصویری

پاسخ‌ها (۲)

  • تصویر علی مانی زادهاستادعلی مانی زاده· ۳ سال پیش
    در عمل با مشحص شدن COCO محل جوش و میزان نفوذ لوله درون فلج SO و … همگی مشخص میشود
    • تصویر سروش رحیمی پور بهبهانیمهارت‌جوسروش رحیمی پور بهبهانی· ۳ سال پیش
      ممنون از توضیحاتون ، در این صورت coco مناسب فلنج so چی هست ؟
    • تصویر علی مانی زادهاستادعلی مانی زاده· ۳ سال پیش

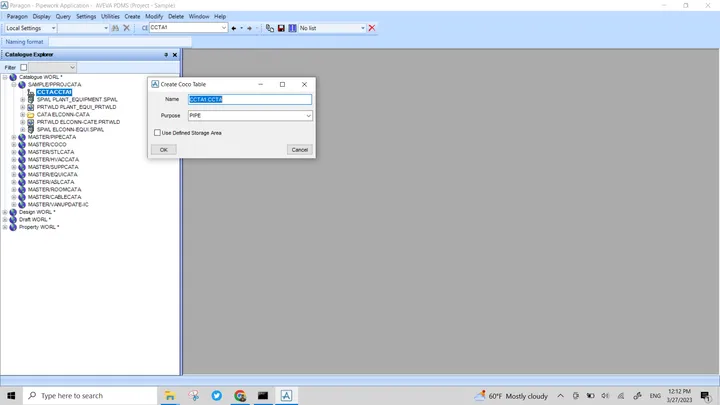

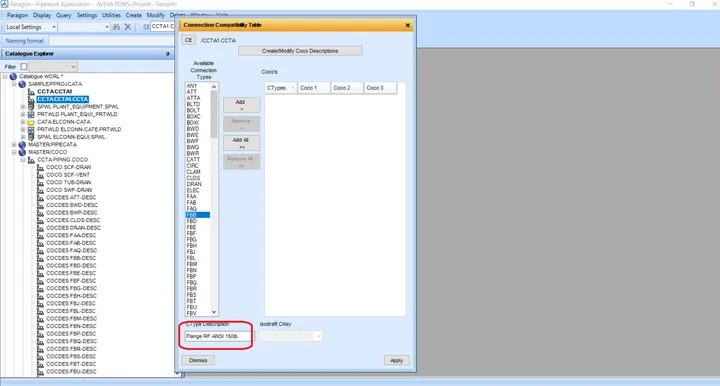

      در مسیر ارسالی برای شما تمامی COCO عنوان شده است. COCO یا همان کانکشن تایپ به نوع فیس فلنج و ریتینگ شما وابسته است. برای مثال اگر بخواهید یک فلنج SO با کلاس 150 و نوع سطح RF داشته باشید، COCO ان به طریق زیر است:

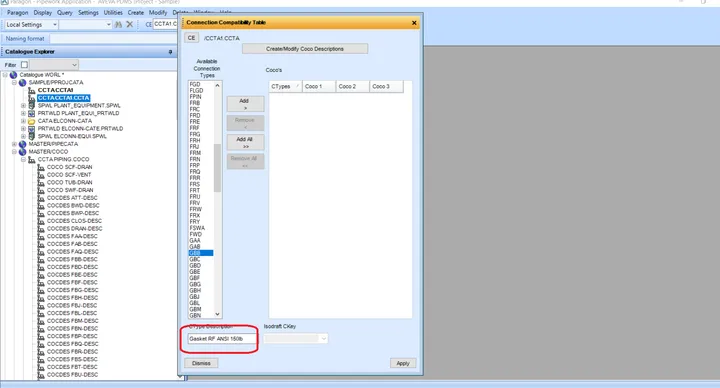

      حال اگر بخواهید گسکتی با این فلنج هم خوانی داشته باشد که پیغام خطا نداشته باشید می بایست گستکت مناسب کلاس 150 و سطح RF را بیابید:

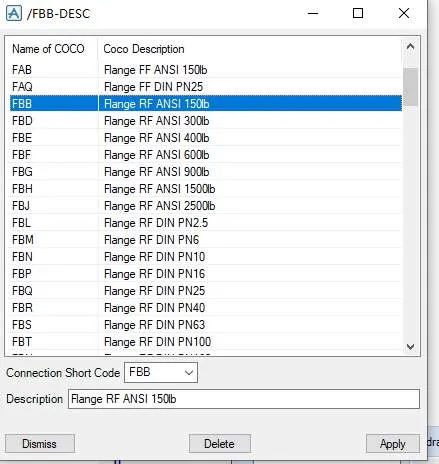

      این بدان معنی است که FBB و GBB با یکدیگر همخوانی دارند و دارای COCO یکسان هستند و نرم افزار اتصال این دو را می پذیرد.
      • پیوست تصویری
      • پیوست تصویری
