آشنایی با نحوه ی کارکرد شیرهای برقی سه راهه

درود به شما دوست عزیز.

تصویری که ارسال کردید گویای همه چیز نیست و بهتر بود از روی بدنه شیر برقی نیز برای مشخص کردن طرف های A ، B و AB عکس ارسال می کردید، اما با فرض اینکه نصب شیر برقی صحیح انجام شده، توضیح میدم تصویر رو.

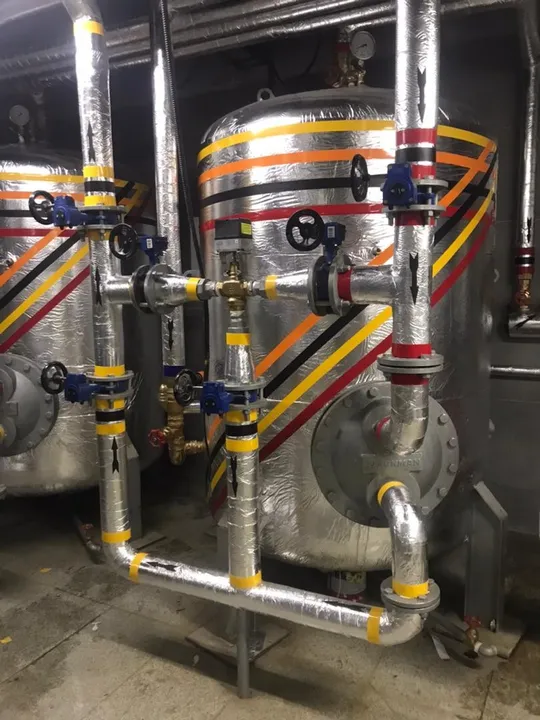

همین طور که میدونید این یک منبع کویلی است که با شیر سه راهه کنترل دما میشه. این شیر سه راهه روی خط برگشت نصب شده و شیرهای Isolator در سه سمت شیر سه راهه قابل مشاهده است.

شیر دستی که در سمت چپ و پایین دیده میشه شیر bypass هستش (که در اینجا از توع پروانه ای نصب شده که ای کاش به صورت GLOBE بود) که در عملکرد نرمال بسته هست و میتونید برای درک صحیح عملکرد شیر سه راهه اون خط رو فعلا توی ذهنتون حذفش کنید.

خطوط آب گرم رفت (HWS) با لیبل قرمز و خطوط آب گرم برگشت (HWR) با لیبل زرد رنگ مشخص شده اند.

به نظر میرسه فلش روی خط وسط (زیر شیر سه راهه) اشتباه کشیده شده و جهت آب برعکس هستش.

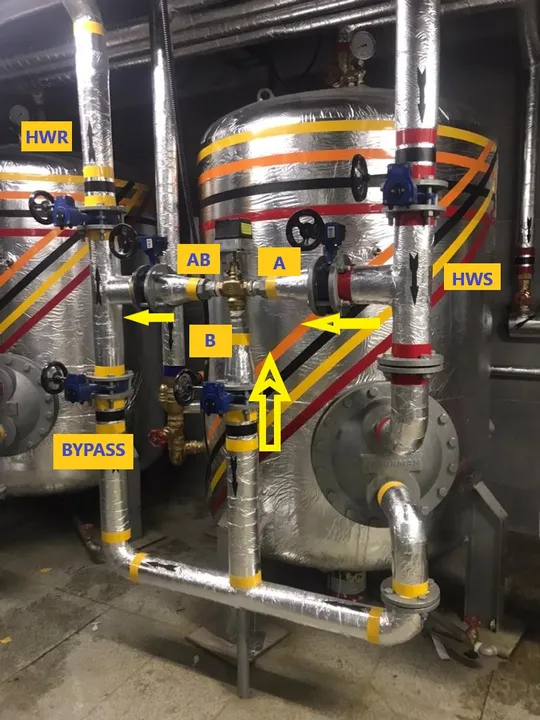

با این توضیحات سمت راست شیر سه راهه در تصویر پورت A و سمت چپ پورت AB و به تبع پایین شیر سه راهه پورت B خواهد بود.

آب گرم رفت HWS به میزانی که شیر سه راهه تعیین میکنه برگشت میشه به خط آب گرم برگشت HWR (مسیر A به AB) و الباقی ناچاراً به سمت کویل منبع کویلی میره. همونطور که میدونید هم پورت A و پورت B با هم رابطه معکوس دارند یعنی (A=100-B).

اگر مسیر از A به AB کاملا باز باشه، یعنی از B به AB کاملا بسته است و تمام آب از شیر سه راهه برمیگرده و داخل کویل نمیره.

اگر مسیر از B به AB کاملا باز باشه، یعنی از A به AB کاملا بسته است و تمام آب گرم رفت از کویل رد میشه و سپس به مسیر برگشت وارد میشه.

در تصویر زیر سعی کردم نشان بدم.

باز هم اگر نیاز به توضیح بیشتری بود، خوشحال میشم پیام بدین.

سپاس از شما.
