بررسی الزامات Joint گذاری نقشه های ISO در نرم افزار PDMS

پاسخ منتخب

علی مانی زادهاستاد· ۳ سال پیش

پاسخ منتخب

سلام وقت بخیر در آینده نزدیک به بسته بخشی اضافه خواهد شد که شامل همه تنظیمات ایزوادمین هست. به زودی به دست همه دوستان خواهد رسید.

مفید۰غیر مفید۰

پاسخ

پاسخ‌ها (۴)

• علی مانی زادهاستاد· ۳ سال پیش

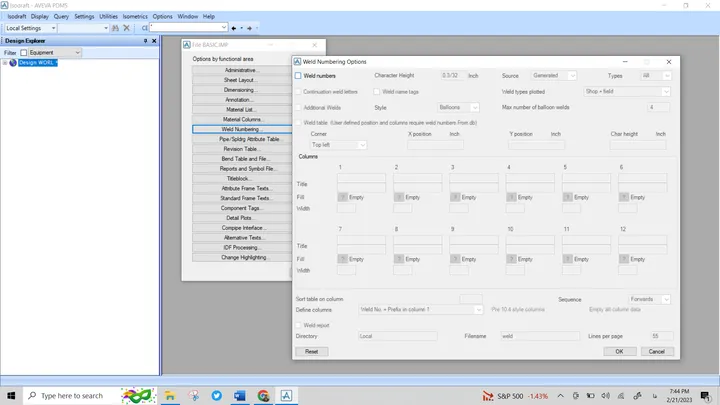

  البته با استفاده از تصاویر پایین بصورت کاملا اجمالی نیز میتوان این کار را انجام داد ولی تنظیمات دقیق تر به منظور قطعه بندی اسپول در ماژول spooler ایجاد میشود.

  •
  •
  •
  •
  •

  مفید۰غیر مفید۰

  پاسخ
• سروش رحیمی پور بهبهانی· ۳ سال پیش

  سلام ، ممنون از پاسختون ولی در این روش جوینت های TRD رو شماره گذاری نمیکنه همچنین لوله های بالای 12متر هم جوینتی براشون در نظر نمیگره؟ در روش ماژول spooler پاسخی که نرم افزار در نظر میگره برا اسپول سازی و جوینت گذاری منطقی و قابل اعتنا هست؟

  مفید۱غیر مفید۰

  پاسخ

  • علی مانی زادهاستاد· ۳ سال پیش

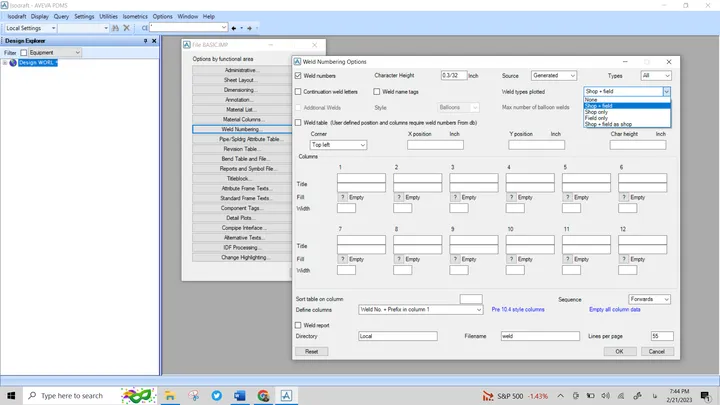

    سلام و عرض ادب در خصوص ماژول SPOOLER بسته به منطقی شما در ATT TYPE هر کامپوننت تعریف میکنید می توان استناد نمود. یعنی در واقع با توجه به دانش خودتون برای هر JOINT مشخص میکنید که SHOP باشه (همان معادل FW) و یا FABRICATION ( معادل اسپول). در خصوص تنظیم برای اتصالات روزه ای اگر هدفتون این هست که شماره بخوره باید از گزینه اخر تنظیمات در قسمت TYPE استفاده کنید و عبارت رو SHOP+FIELD AS SHOP قرار بدین
    مفید۰غیر مفید۰
