با سلام خدمت استاد لطفی بزرگوار. در اسپک پروژه ای، برای سنجش ارتفاع یک مخزن سوخت، گفته شده که از سنسور پرشر ترنسمیتر با اتصال فلنج ۲ اینچ استفاده بشه. میخواستم نحوه نصب این سنسور بر روی مخزن به چه صورت باشه و کانکشن ها چه چیزهایی باشن و در کل سنسور چطور نصب بشه؟ آیا برای مخازن نیاز به هواگیری سوخت نیز هست و باید منیفولد هم نصب کنیم یا خیر؟ اگر جواب مثبت هست، نحوه نصب سنسور پرشر با اتصال فلنج ۲ اینچ بر روی منیفولد را هم لطفا بفرمایین. متشکرم
حل شده
بررسی الزامات نصب سنسور Pressure Transmitter به صورت فلنجی بر روی مخزن
محمد قنبری گرجیپرسیده شده ۴ سال پیش۱۱۶ بازدید۴ پاسخپاسخ منتخب
فرزاد لطفیاستاد· ۴ سال پیشدرود نیازی به نصب واتصالات خاصی نیست، ترنسمیتر فشار از نوع سنسور دیافراگمی انتخاب میشه و با فلنج روی فلنج مخزن پیچ و مهره میشه، نیازی به منیفلد نداره
پاسخها (۴)

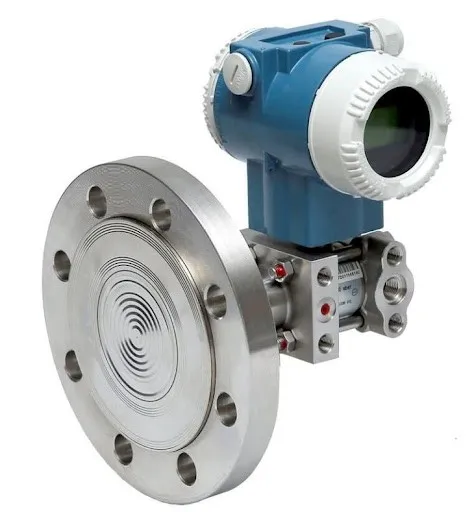

- فرزاد لطفیاستاد· ۴ سال پیش2021-09-25/1632552700-430990-deeb0a77-a6c3-4bd3-8010-bd5137eb5066.jpeg474×512 38.4 KB
- محمد قنبری گرجی· ۴ سال پیشمتشکرم از پاسختون. سوالی که برام پیش اومده این هست که چرا برای نصب سنسور فشار بر روی پایپ، نیاز به منیفولد دو راهی برای هوا گیری داریم، اما برای اندازه گیری سطح مخزن با استفاده از سنسور فشار، منیفولد در نظر نگرفتین؟ چرا بر روی مخزن نیاز به هواگیری نداریم؟
- فرزاد لطفیاستاد· ۴ سال پیشمهندس جان اتصال فلنجی هست نمیشه منیفلد رزوه ای نصب کرد فقط به عنوان توصیه، می تونین فلاش رینگ نصب کنین تا نیازی به باز و بسته کردن مداوم تجهیز جهت شستشو نباشه
