سلام خسته نباشید
برای یک درایو موتور dc از ماسفت استفاده کردم که توسط یک ایسی ۵۵۵ به شکل موج مربعی درایو می شوند
با استفاده ار ۳ ماسفت irfp260 n که با هم مواز هستند تقریبا یک بار ۴۰۰ وات رو کنترل می کنند چون در خروجی یک سری خازن و جود دارد از مدار اسبابر استفاده کردم به مقاومت ۳۹ اهم خازن ۱۰۰ نانو که در فرکانس ۳ تا ۸۰ کیلو هرتز خازن در لحظه اول اتصال کوتاه است تلفات رو کاهش بده
اما نمی دونم چرا وقتی فقط ۲۰۰ وات از مدار می کشم مدار ماسفت ها به سرعت داغ می شوند برای دیود هرز گرد هم از دیود ۶a۱۰ استفاده کردم
ماسفت ها هم با ولتاژ ۱۲ ولت درایو می شوند و ایا می توان از دیود شاتکی هم میشه به عنوان دیود هرز گرد در مدار استفاده کرد
حل شده
بررسی امکان استفاده از دیود شاتکی به عنوان دیود هرز گرد در مدار
محمد حسن صدیقی سامانیپرسیده شده ۵ سال پیش۳۴۵ بازدید۱۴ پاسخپاسخ منتخب
مهراد معیناستاد· ۵ سال پیشسلام دوست عزیز، لطفا شماتیک کامل مدارتون رو ارسال کنید که بشه بررسی کرد.
پاسخها (۱۴)
- محمد حسن صدیقی سامانی· ۵ سال پیشسلام ولتاژ ترانس فور ماتور ۳۳ ولت بوده که بعد از فیلتر شدن به ۴۲ ولت افزایش می یابد

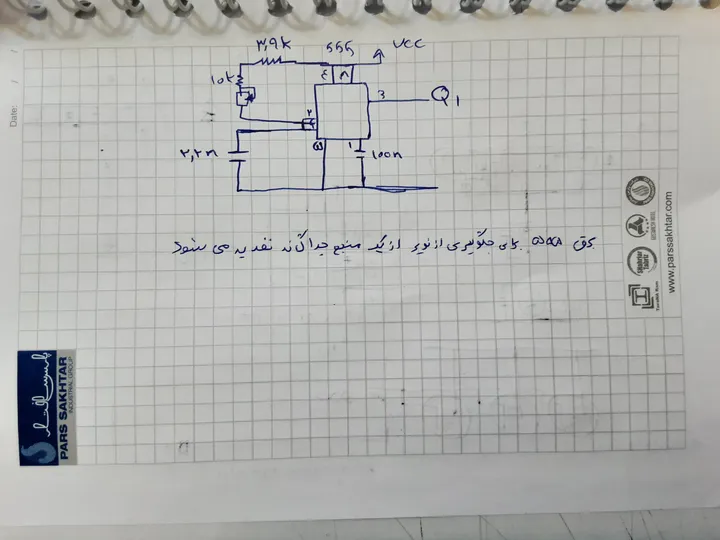

- محمد حسن صدیقی سامانی· ۵ سال پیششماتیک اولیه
- محمد حسن صدیقی سامانی· ۵ سال پیش
- محمد حسن صدیقی سامانی· ۵ سال پیشسلام
- محمد حسن صدیقی سامانی· ۵ سال پیش@Mehrad#4911
- محمد حسن صدیقی سامانی· ۵ سال پیش@Samane#4898

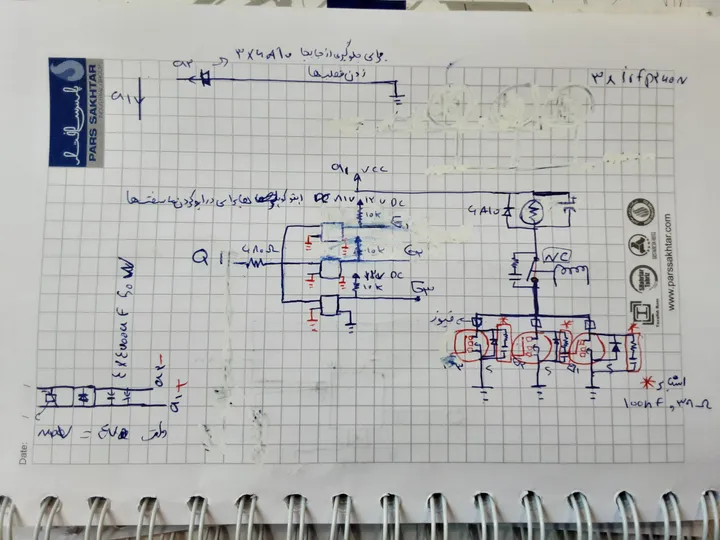

- محمد حسن صدیقی سامانی· ۵ سال پیششماتیک مدار

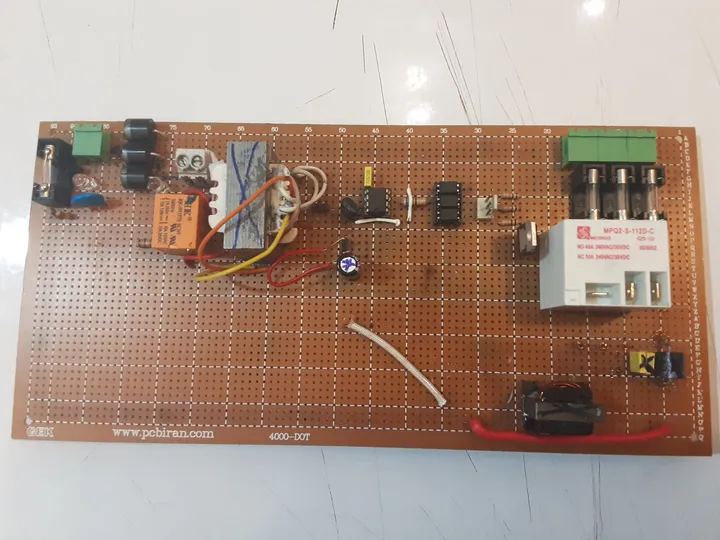

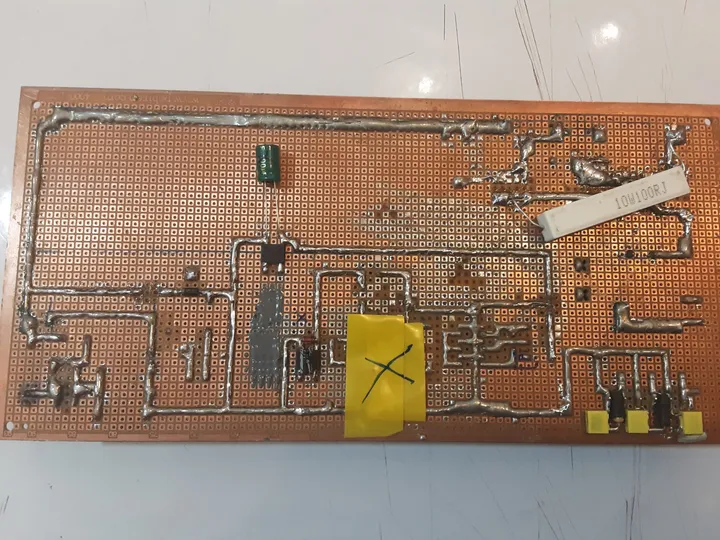

- محمد حسن صدیقی سامانی· ۵ سال پیشنقشه مدار
- محمد حسن صدیقی سامانی· ۵ سال پیشسلام ببخشید اون چاپر اون گوشه الکی بوده و خودم یک چیزی فرضی درست کرده که مشکل دارد ایجاد نویز می کند و باید در آورده شود اون ترانس بر روی مدار برای جدا کردن تغذیه ۵۵۵ است
- محمد حسن صدیقی سامانی· ۵ سال پیشسلام مهندس اون سه عدد سو کت کنار هم مال ماسفت ها هستند که به هیت سینک متصل هستند او سو کت تکی مال برق ورودی و اون ترمینال سفید مال تغذیه ترانس بوده و سوکت ۳ پین مخابراتی هم برای په گیت ماسفت ها است در کل بخش اصلی مدار همان شماتیک است که ارسال کرده ام ممنون

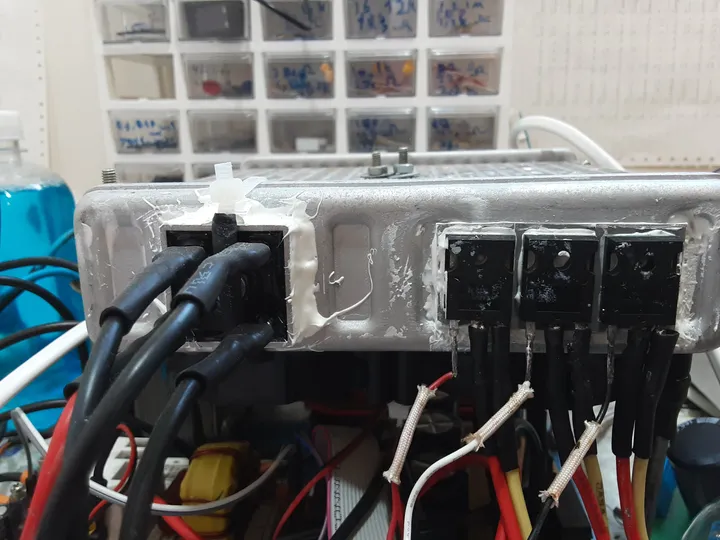

- محمد حسن صدیقی سامانی· ۵ سال پیشسلام عکس ماسفت ها که توسط عایق سیلیکون جدا سازی شده اند و کنار آن پل دیود که همه آنها بر روی رادیاتور نصب شده اند پس از اتصال یک المنت که جریانی حدود ۵ امپر مصرف می کنند ماسفت ها در مدت زمان حدودا ۴ها ۵ ثانیه دمای ماسفت ها به حدود ۱۰۰ درجه سانتی گراد می رسد این را هم بگم که بعد از این که فرکانس ذا کم و زیاد می کنم یک صدای جیغ بسیار کمی از مدار منتشر می شود
- مهراد معیناستاد· ۵ سال پیشسلام مجدد، یکم شماتیک شلوغ بود ولی سعی کردم متوجه منظورتون بشم. به نظر من اگر اسنابر رو برای فرکانس کاری خودتون طراحی کردید و جواب نگرفتید، باید از ماسفت های بهتری استفاده کنید. کلا جدیدا زیاد از اسنابر برای ماسفت استفاده نمیشه و بهتره که ماسفت بهتری تهیه کنید و هزینه قطعه اضافه هم نداشته باشید. به نظرم ولتاژ گیت ماسفت ها و رفتار ماسفت در لحظه روشن و خاموش رو هم با اسیلوسکوپ ببینید. ممکنه که درایو مناسبی هم نداشته باشه. اینکه از ۳ تا ماسفت هم استفاده کردید به جای ۱ ماسفت بزرگتر هم باید با دلیل مناسب باشه و ممکن هست با اینکار حتی تلفات بیشتر هم بشه.
- ایمان زارع· ۱ سال پیشسلام میگم اگه بجای یک دیود ، دو تا دیود یا سه تا دیود بر روی موتور الکتریکی نصب بکنیم ، چه اتفاقی میوفته آیا موتورمون نمیسوزه و خراب نمیشه یا اینکه یک دیود برای وصل کردن موتور الکتریکی به برق خانه کافی هست ؟؟ میخوام موتور رو به برق مستقیم خونه وصلش بکنم .
