متاسفانه نتونستم در استاندارد بخشی رو که مشخص کرده میتوان ارت ابزاردقیق و ارت الکتریکال را در یک نقطه به همدیگر متصل نمود پیدا کنم
لطفا راهنمایی کنید.
لطفا کاتالوگ یک نمونه از surge arrester که معمولا در پروژه ها استفاده کردید رو برام بفرستید
ارت ابزاردقیق و ارت الکتریکال رو در اتاق کنترل به هم وصل کنیم یا سر چاه ارت ابزاردقیق؟
حل شده
بررسی امکان برقراری اتصال میان ارت ابزار دقیق و ارت الکتریکال در یک نقطه
محمد علی نعمتیپرسیده شده ۶ سال پیش۱٬۵۷۹ بازدید۱۴ پاسخپاسخ منتخب
فرزاد لطفیاستاد· ۶ سال پیشپیاده سازی ارت در پروژه توسط واحد الکتریکال انجام میشه لطفا از همکاران واحد برق بخاین موارد رو در اختیارتون بزارن چون این قسمت در حوزه کار ابزار دقیق نیست و من هم کاتالوگی از تجهیز ندارم
دو تا ارت رو در اتاق بهم وصل نکنین تمام ارت های الکتریکال به چاهک برق و تمام ارت های ابزار دقیق به چاهک ابزار دقیق وصل میشه و بعد دو تا چاهک ( یعنی دو تا ارت رادها) بهم وصل میشه
اگه به هم وصل نکنین به علت ایجاد اختلاف پتانسیل خاک همواره نویز روی سیستم ابزار دقیق خواهین داشت
پاسخها (۱۴)
- ارش زارعی· ۶ سال پیشسلام.عذر خواهی میکنم که دخالت میکنم در پاسخگوییه مهندس لطفی.فکر کنم به علت اینکه ما سیستم لحظه ای تخلیه بار و با response بالا از ابزار دقیق میخوایم نمیشه که الکتریکال و اینسترومنتال رو با هم در یک نقطه ارت کرد! البته این استدلال منه و منتظر جواب مهندس میمونم
- محمد علی نعمتی· ۶ سال پیشالبته من شنیدم که ارت رو یکی میکنند فقط نمیدونستم چطوری؟ اگر مهندس لطفی توضیح بیشتری بدهند خصوصا در رابطه با نقطه ای که دو ارت رو یکی میکنیم خیلی از ابهامات رفع میشه
- فرزاد لطفیاستاد· ۳ سال پیشدر این رابطه در قسمت جعبه تقسیم و وایرینگ توضیح داده شده است. الزامات ارت در ابزاردقیق بررسی نمی گردد.و مربوط به حیطه الکتریکال هست و الزاماتش در IPS-E-EL-100 آمده است.
- ارش زارعی· ۶ سال پیشخب پس اگر چنین چیزی هست منتظر میمونیم ببینیم پاسخ چی میشه. ممنون سوال خوبی بود پرسیدید.
- محمد علی نعمتی· ۶ سال پیشر مبحث کابل و گلند مهندس لطفی توضیح دادند که در یک نقطه ارت ابزاردقیق و ارت الکتریکال رو توسط surge arrester به یکدیگر وصل میکنند. ظاهرا این recomend جدید IEC هستش ولی من نمیدونم کدوم شماره؟ تا کنون هم خودم از این surge arresterها استفاده نکردم و در این رابطه اطلاعات بیشتری نیاز دارم.
- فرزاد لطفیاستاد· ۶ سال پیشدر خیلی از پروژه های فولاد که همین الان مشغول انجامش هستم ارت ها یکی نشده بود و دائما سیگنال ها فالتی میشد پس از اجرای هم بند شد توسط واحد الکتریکال مشکل کاملا حل شد جالبه بدونین که دو هفته پیش در پتروشیمی توعسلویه که تدریس داشتم همین مشکل وجود داشت و الان پرسنل اونجا دارن همین کار رو انجام میدن ومشکل رو حل خواهند کرد
- ارش زارعی· ۶ سال پیشیعنی شما میگید بهتره که به وسیله ی ارستر دیود هر دو به clean earth متصل بشن؟!
- فرزاد لطفیاستاد· ۶ سال پیشسمت دیود باید به طرف چاهک برق باشه یعنی از ارت راد برق به سمت ارت راد ابزار دقیق راه نده
- اشکان چنگیزی· ۵ سال پیش@822#72 با سلام خدمت شما. بله خیلیها از جمله خود بنده در این مورد شک و شبهه دارم. ولی دیدم که با کمک spark gap اینکار انجام میشه. و یکسری از دوستان استدلالشون اینه که با وصل شدن همه ارتها به هم امپدانس پایین میاد و میتونه مفید باشه
- فرزاد لطفیاستاد· ۳ سال پیشالزامات ارت در ابزاردقیق بررسی نمی گردد.و مربوط به حیطه الکتریکال هست و الزاماتش در IPS-E-EL-100 آمده است.

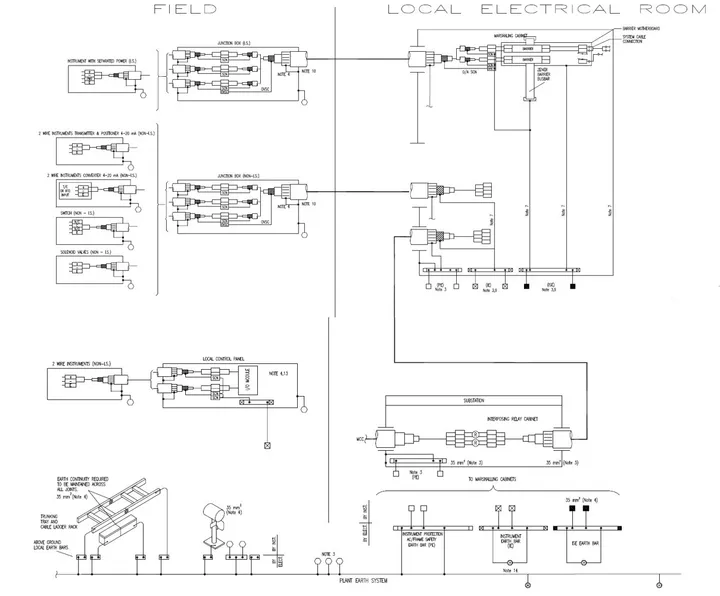

- فرزاد لطفیاستاد· ۳ سال پیشPicture21209×1001 139 KB
- فرزاد لطفیاستاد· ۳ سال پیشدرود متاسفانه دسترسی به فایل کدش ندارم و این تنها موردی هست که مجاز به share کردنش هستم چون مدرک پروژه هست.
- جعفر طهماسبی· ۶ ماه پیشبا سلام و عرض ادب خدمت کلیه حضار در بسیاری از پروژه های صنعتی سیستم ارت برق و ابزاردقیق از هم جدا هستند ولی در بین مهندسین و طراحان این اختلاف نظر همیشه وجود داشته عده ای بخاطر مقاومت اعتقاد به همبندی دارند و این کار و با spark gap انجام میدهند،خیلی جاها هم همبندی صورت نمیگیرد
- فرزاد لطفیاستاد· ۶ ماه پیشدر این خصوص قبلا بحث شده است و در دوره ابزاردقیق 90 ساعته نیز بیان شده است. طبق الزامات IEC و IPS ارت برق و ابزاردقیق تنها در یک نقطه توسط Surge Arrestor می بایست همبند گردد. IPS-EL-100و IEC-61511 , 61131 , 60364 و IEEE std 142 , ISA-RP12.6 فکر کنم با این همه مرجع مشخص است جایی که انجام نمی گردد غیر اصولی و استانداردی است
