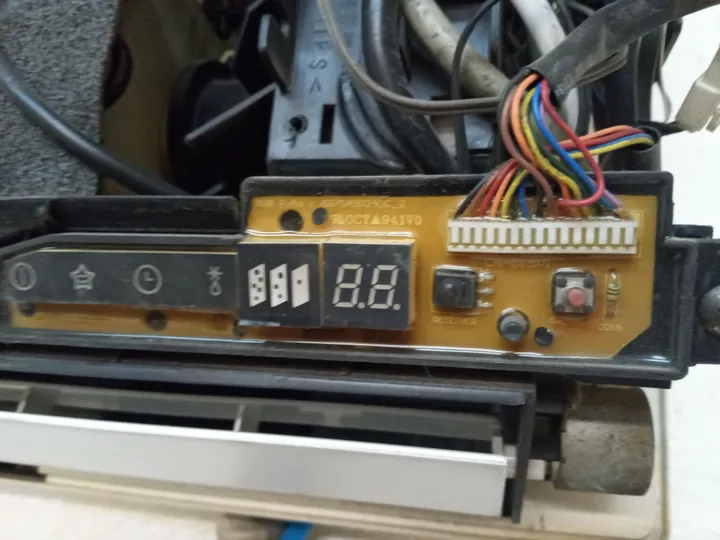

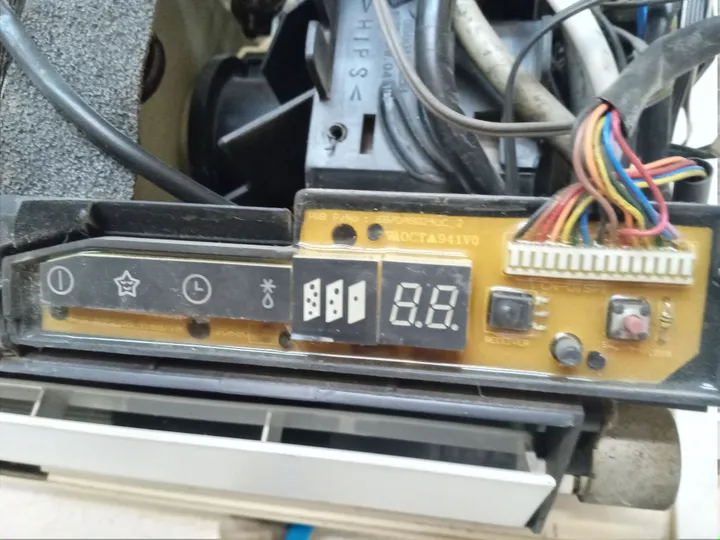

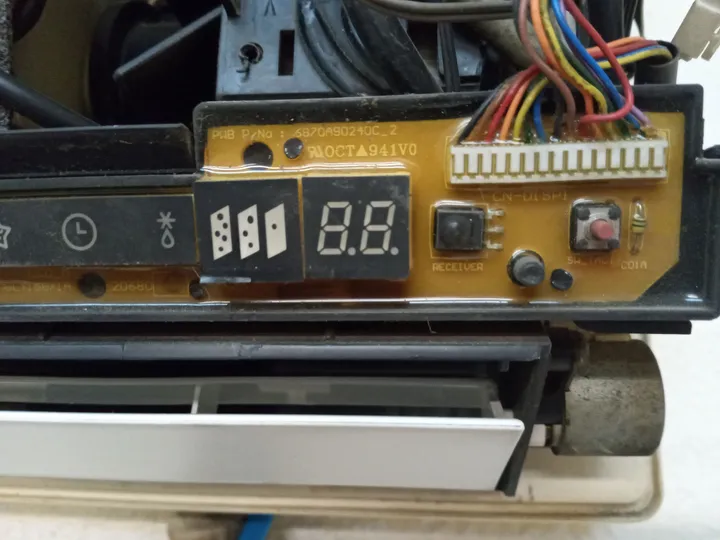

سلام استاد معین پیرو سوال قبلیم میخواستم بدونم گیرنده و فرستنده هایir سه پایه همه باهم یکی هستن و همین طور گیرنده های دوپایه ir یکی هستن چون الان یه دونه از گیرنده ها یir سه پایه ما خراب هست ومشخصاتی روش نداره و میخوایم بخریم کدی یا پارت نامبر مخصوصی چیزی داره وبر چه اساسی باید بخریم؟ و اینکه پایه هاشو چه جوری تشخیص بدیم ؟ واینکه گیرنده های ir دوپایه چه جوری کار میکنند ممنون مرسی 2021-04-27/1619518523-853729-110008.jpeg4160×3120 2.94 MB
2021-04-27/1619518575-858667-105950.jpeg4160×3120 2.61 MB
2021-04-27/1619518576-597354-110008.jpeg4160×3120 2.94 MB
2021-04-27/1619518577-490798-110000.jpeg4160×3120 2.61 MB
حل شده
بررسی امکان جایگزینی گیرنده ی IR سه پایه با نمونه های موجود در بازار
یوسف ویسانی نیاپرسیده شده ۵ سال پیش۲۳۹ بازدید۳ پاسخ
پاسخ منتخب
مهراد معیناستاد· ۵ سال پیشسلام دوست عزیز، معمولا همه این گیرنده ها می تونن جای هم وصل بشن چون رنج ولتاژ خوبی دارن. در اینترنت سرچ کنید “گیرنده IR سه پایه” و فروشگاه هایی که این قطعه رو دارن رو ببینید. مدل VS838 از معروف ها هست.
پاسخها (۳)
- مهراد معیناستاد· ۵ سال پیشدر مورد گیرنده های 2 پایه: گیرنده های ۲ پایه IR در واقع دیود هایی هستن که با دریافت امواج IR اجازه عبور جریان رو میدن. بنابراین در مدار معمولا در کنار یک مقاومت به منبع تغذیه وصل میشن و در صورتی که امواج IR دریافت کنن، جریان عبور می کنه و افت ولتاژ دو سر مقاومت ایجاد میشه و با اندازه گیری اون میتونن امواج رو تشخیص بدن. ولی مدارهای بیشتری لازم هست که جلوی نویز گرفته بشه. مثلا نور خورشید هم روی این گیرنده ها تاثیر بدی میذاره و این مدل های ۳ پایه کار رو راحت کردن و یک فیلتر میان گذر روی 38KHz دارن که خیال شما رو از بابت نویز با حد خوبی راحت می کنن.
- یوسف ویسانی نیا· ۵ سال پیشممنون متشکر
