بررسی تاثیر ناخالصی خوراک اولیه بر ویسکوزیته ذاتی سیال در فرآیند تولید پلی اتیلن تر فتالات

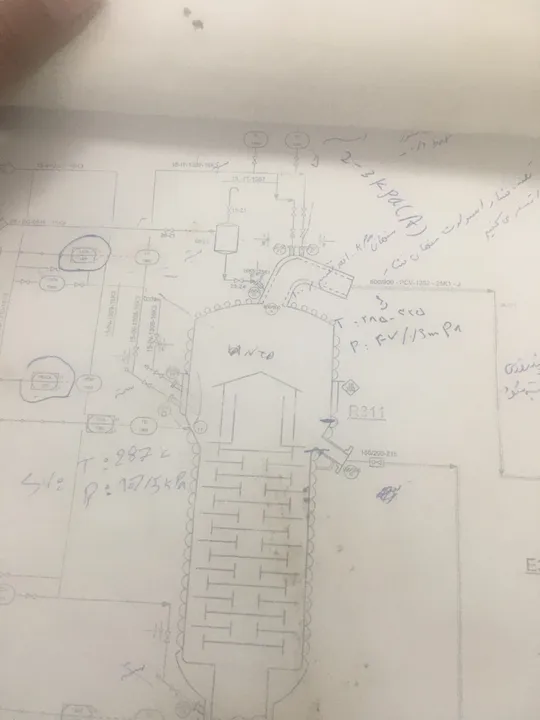

تصویر1920×2560 160 KB تصویر1920×1440 121 KB تصویر1920×1440 126 KB تصویر1920×1440 122 KB تصویر1920×1440 124 KB سلام در واحد ما فرایند پلی اتیلن ترفتالات تولید می‌شود در مرحله پایانی و قبل از اورحال مدیران دستور دادند که از EGیا همان اتیلن گلایکول برگشتی که همراه با ناخالصی بود استفاده کنیم برا تولید که باعث شد در روز ما یک (IV)با همان ویسکوزیته ذاتی داشته باشیم و در شب حوالی ساعت ۴به بعد صبح IV ما به شدت افت کند و دوباره روز حوالی ساعت ۷به بعدIV دوباره بالا میرفت به نظر شما دلیل چه میتونه باشه سیستم از یک راکتور تولید استر هستش که خوراک آن دوغاب اتیلن گلایکول با اسید فتالیک و ایزوفتالیک اسید و اکسید انتیم وان(به عنوان کاتالیست هستش ) بخارت در راکتور استر به یک برج تقطیر جدا ساز آب (واکنش جانبی)راکتور تولید استر هستش راه دارند و آنجا جدا سازی آب و EG انجام می‌شود استر به طرف یکcoulm RACTION که شامل ۱۶ تا سینی bubbl cup هستش و در شرایط خلا کار می‌کند در فشار ۱.۵میلی بار و مازاد EG واکنش نداده از طریق خلا و دمای ۲۷۵ درجه به سمت کندانسور بالای راکتور هدایت می‌شود که کندانسور متصل به خلا توسط تماس مستقیم EG خنک به بخارات EG که از طرف برج واکنشی می آید خنک می‌شود و بخارت غیره قابل کنداس EG توسط اجکتور و پمپ خلا به سمت سیستم خلا کشیده می‌شود و پلیمر هم که الان باید به پلیمر ۹۸ درصد رسیده باشد از بالی برج واکنشی سرریز شده و به سمت راکتور نهایی که یک راکتور پلاک افقی داری میکسر با مش هستش فرستاده می‌شود این راکتور هم به همان سیستم خلا وصل هستش و یک کندانسور مشابه کندانسور راکتور قبل دارد و فشار و دمایی عملیاتی آن به ترتیب ۱بار و ۲۸۵ درجه سانتی گراد هستش. این اتفاق هم در زمستان پیش آمده است
