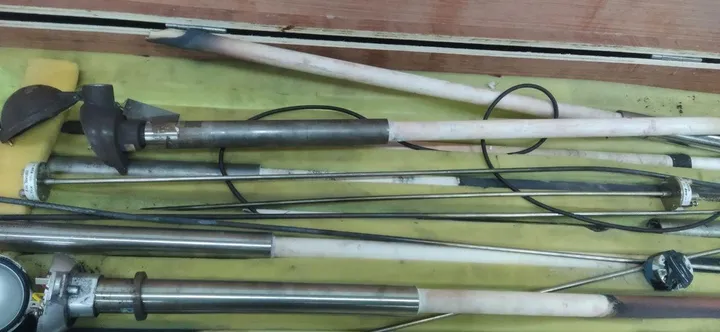

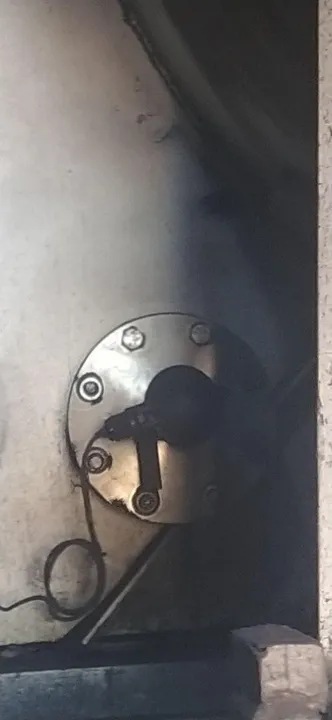

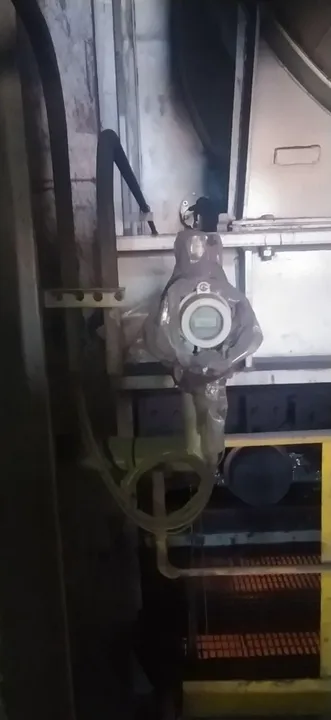

سلام من وارد کارخانه گندله سازی شدم سوالی داشتم توی سایت ترموکوپل هایی که هست یک کابل وارد ترانسمیتر شده ویک کابل هم ازترانسیمترخروجی داریم به plcعکسشاشون میفرستم .اما شما توی فیلما گفتین head mounted مستقیم خروجی به plc دارد شما گفتین ترانسیمتردوتا گلندنداردفقط local indicatorدوتا گلنددارد آیا این تجهیز داخل سایت indicatorهست.-
2020-08-01/1596284155-940580-photo-2020-08-01-16-45-05.jpeg590×1280 73.9 KB
2020-08-01/1596284161-679661-photo-2020-08-01-16-45-10.jpeg590×1280 92.5 KB
2020-08-01/1596284172-51735-photo-2020-08-01-16-45-13.jpeg1280×590 119 KB
2020-08-01/1596284176-112223-photo-2020-08-01-16-45-17.jpeg589×1280 61.3 KB
درضمن طبق عکسی که فرستادم نوشته ورودی ولتاژ هست یعنی کابل خروجی ترموکوپل نارنجی ولتاز هست
حل شده
بررسی ساختار Temprature Transmitter های بکار رفته در کارخانه گندله سازی
رضا پورخسروانیپرسیده شده ۶ سال پیش۱۱۵ بازدید۵ پاسخ
پاسخ منتخب
فرزاد لطفیاستاد· ۶ سال پیشدستگاه شما ترنسمیتر دما هست که سنسورش دورتر قرار گرفته المنت با سیم وارد ترنسمیتر میشه و بعد از اون هم به اتاق کنترل ارسال میشه. مطلبی که من در فیلم گفتم چیز دیگری بوده که ترنسمیترها با دو خروجی جریان وجود نداره که شما متوجه بحث نشدید. اینجا ما یه ترموکوپل داریم که مثلا سه متر اون ورتر هست و سیگنال ولتاژی رو به داخل ترنسمیتر میاره و بعد هم به کمک سیگنال جریان به اتاق کنترل ارسال میشه
پاسخها (۵)
- فرزاد لطفیاستاد· ۶ سال پیشنوع این ترنسمیتر هم remote هست لطفا مجددا فیلم رو ببینین
- رضا پورخسروانی· ۶ سال پیشممنون مهندس .نوع remote شما گفتین حالت کلاهی شکل که head mountedهست رو نداشت اما اینجا headmountedهست درسته؟
- فرزاد لطفیاستاد· ۵ سال پیشنوع head mounted به نوعی گفته میشه که در داخل سر ترنسمیتر قرار می گیره لطفا تو اینترنت مدل rosemount 644 یا 248 رو ببینین متوجه head mounted میشین . یک مغزی نسبتا کوچک است که داخل کلاهک قرار می گیره
- رضا پورخسروانی· ۵ سال پیشممنون
