بررسی ضرورت انجام PQR مجدد به دلیل تغییر برند سیم جوش مطابق با الزامات استاندارد AWS D1.1

پاسخ منتخب

استادمحمد گنجی· ۲ سال پیش

پاسخ منتخب

سلام و خسته نباشید و ممنون از سوال خوبتون،

در مورد سوال اول، پاسخ، خیر است. اگر به جدول 6.5 استاندارد AWS D1.1 که به معرفی متغیرهای ضروری می‌پردازد، مراجعه کنید، در بخش اول، موضوعات مختلفی که در فیلر متال، باعث نیاز به یک PQR جدید می‌شوند را نوشته که برند تجاری سیم جوش، جزو آنها نیست.

در مورد سوال دوم، مشخص نمودن انجام تست ضربه، جزو وظایف مهندسی و طراحی ساخت سازه است، که در نتیجه باعث می‌شود این موضوع در قرارداد بین سازنده و کارفرما قرار بگیرد. کلا انجام تست ضربه در PQR‌ زمانی نیاز می‌شود که قرارداد یا طراحی، برای کلیت ساخت سازه، تست ضربه را الزام کرده باشد. برای درک بهتر این موضوع، به بندهای 1.5.1،

6.2.1.3

و همچنین

6.26.1

مراجعه فرمایید.

موفق باشید.

مفید۰غیر مفید۰

پاسخ

• مهارت‌جومحمدرضا اکبرزاده· ۲ سال پیش
  ممنون

  مهندس ولی تو جدول 6.7 استاندارد که مربوط به متغیرهای اساسی تکمیلی هستش گفته به شرط داشتن تست ضربه باید PQR مجدد گرفته بشه
  مفید۰غیر مفید۰
• استادمحمد گنجی· ۲ سال پیش
  همچنان که در پاسخ قبل نیز عرض کردم، وقتی در طراحی مهندسی و به تبع آن، قرارداد بین کارفرما و پیمانکار ساخت، تست ضربه برای ساخت سازه یا تجهیز الزام شده باشد، آنگاه تغییر در متغیرهای ضروری تکمیلی، نیازمند به PQR مجدد هست. در غیر اینصورت، این متغیرها را نادیده بگیرید.

  لازم به ذکر است که این موضوع، مخصوص استاندارد AWS D1.1 نیست و دیگر استانداردها (بطور مثال ASME Sec IX) نیز به همین صورت هستند.
  مفید۰غیر مفید۰

پاسخ‌ها (۲)

• استادابراهیم خیر· ۲ سال پیش

  سلام و ادب

  در استاندارد AWS D1.1 مبنای الزام تست ضربه متفاوت از استانداردهایی نظیر ASME Sec VIII / ASME B31.3 است. در این استاندارد الزام به تست ضربه بر اساس بررسی موارد زیر است

  1- در صورتی که متریال از نوع TMCP استفاده شده باشد

  2- در صورتی که الزام PWHT داشته باشید، زیرا PWHT بر روی خواص چقرمگی تاثیر می گذارد

  3- در صورتی که دمای محیط از دمای تست ضربه گرفته شده در متریال خام پایین تر باشد

  4- در صورتی که نیاز به خواصی نظیر خستگی داشته باشید، به عنوان مثال سازه مجاور مترو، میتوانید از تست چارپی CVN و بهتر از آن از تست CTOD استفاده نمایید.

  اما در استاندارد ASME Sec IX این الزام به شرایط الزامات استانداردهای ساخت نظیر بند UCS-66 از ASME Sec VIII-Div1 یا بند 323 از ASME B31.3 سپرده شده است، البته که جنابعالی در دوره ASME Sec VIII بنده شرکت نموده اید و شرایط را برای ظروف تحت فشار کامل مسلط شده اید.

  در مورد استاندارد ASME Sec IX نیز مطابق تقاطع ضربدری جدول QW -253 و بند QW-404.12 زمانی تغییر برند الکترود متغیر الزامی است که اولا تست ضربه الزامی باشد و ثانیا الکترود مصرفی نیز دارای پسوند G باشد زیرا پسوند G به معنای General است , و هر سازنده ای ترکیب خاص خود را دارد.

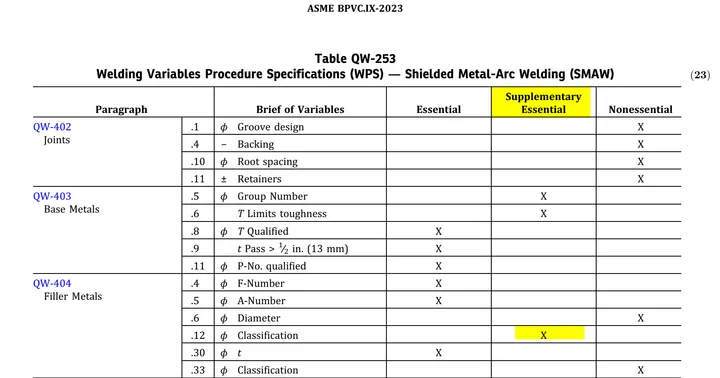

  ابتدا جدول QW-253 در مورد نوع متغیر QW-404.12 را مشاهده نماییم

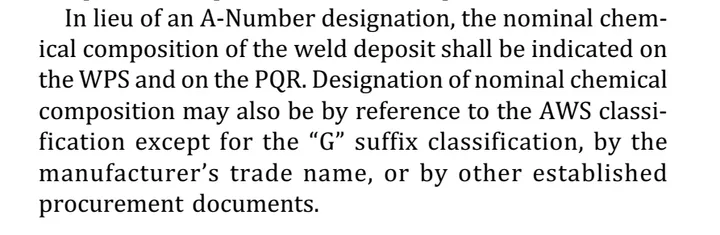

  با توجه به اینکه بند QW-404.12 یک بند متغیر تکمیلی است، در نتیجه زمانی الزامی است که تست ضربه آن مطابق استانداردهای ساخت نظیر API 650 / ASME Sec VIII / ASME B31 الزامی باشد و در این بند اشاره شده تغییر برند الکترود برای الکترودهایی که پسوند G دارند الزامی است

  •
  •

  مفید۱غیر مفید۰

  پاسخ

  • مهارت‌جومحمدرضا اکبرزاده· ۲ سال پیش
    سلام وقت بخیر

    ممنون از راهنمایی خوبتون
    مفید۱غیر مفید۰
  • استادابراهیم خیر· ۲ سال پیش
    خواهش میکنم
    مفید۰غیر مفید۰
