بررسی علت بروز پیغام خطا هنگام جدا کردن گراند و VCC آنالوگ در نرم افزار Altium Designer

Question

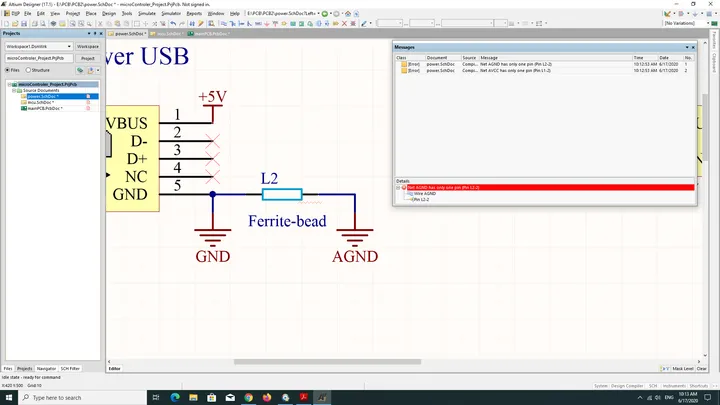

2020-06-17/1592372632-31904-image.png1920×1080 164 KB مهندس من گراند و vcc انالوگ رو با فریت بید از هم جدا کردم.ولی ارور میده.مشکلش چیه؟

مهراد معین · Accepted Answer

اتصالات دقیق برقرار هستن؟ بعضی مواقع به نظر میاد که وصل هستن ولی وقتی کلیک رو نگه میدارید میبینید که وصل نیستن. این کار شما هیچ ایرادی نداره و به نظرم یا پروژه رو recompile کنید که همه چیز رو دوباره compile کنه یا اینکه ایراد از جای دیگه پروژه هست.

مهراد معین · Answer

از AGND جای دیگه استفاده کردید؟ اگر جاهای دیگه استفاده کنید احتمالا مشکل حل میشه. اگه نشد همینجا به من بگید.

محمد افتخاری · Answer

پروژه رو بارها کامپایل کردم.اما حل نشد.از AGND تو شیت دیگه برای گراند انالوگ میکرو استفاده کردم.و تو هر دو شیت ارور فلوتینگ میده و میگه فقط یک پین داره.در حالی که همه وصلن.حتی فکر کردم التیومم اکسپایر شده.ولی هنوز اکتیو هست.VCC رو هم با یه فریت بید به vcc انالوگ زدم.اونم ارور میداد…نهایتا تصمیم به حذف همه گرفتم

مهراد معین · Answer

سلام، نباید اینطوری باشه. شاید قطعه فریت بیدی که استفاده کردید مشکلی داره. به جاش یک مقاومت ساده هم امتحان کنید ببینید باز هم ایراد میگیره؟

محمد افتخاری · Answer

چشم مهندس.امتحان میکنم
