با سلام.plcsim15.1 را روی سیستم نصب کردم ولی فقط برای شبیه سازی سری ۱۲۰۰ و ۱۵۰۰ کار میکنه.سری ۳۰۰ و ۴۰۰ رو خطا میده.نرم افزار plc sim simulation modules را باز نمیکنه.
IMG_20230326_0029444624×3472 6.89 MB
حل شده
بررسی علت بروز پیغام خطا هنگام شبیه سازی PLC سری 300 و 400 با نرم افزار PLCSIM
رامین عطائیپرسیده شده ۳ سال پیش۸۸۸ بازدید۱۷ پاسخ
پاسخ منتخب
علیرضا برنده فرداستاد· ۳ سال پیشسلام وقت بخیر

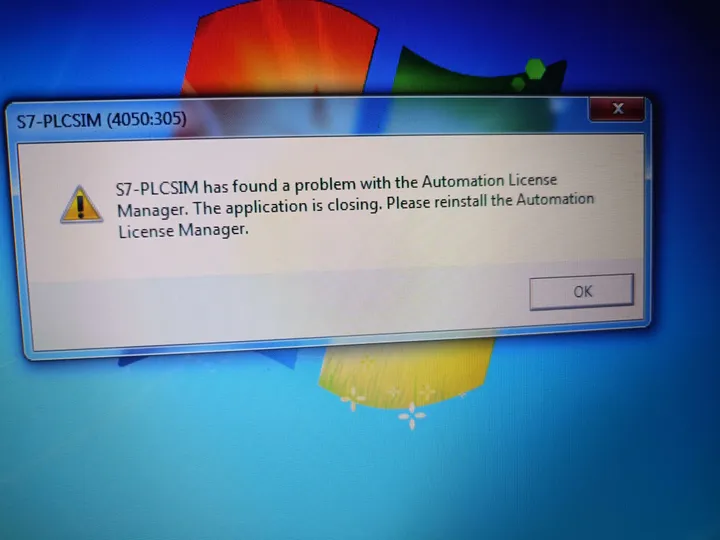

خطایی که نشون میده مربوط به Automation License Manager هست که میگه مجددنصب باید بشه ولی شاید License مربوط به plc sim رو نصب نکردید یا نرم افزار plc sim رو نصب نکرده باشد
لطفا این موارد رو چک کنید
من لینک دانلود plc sim رو برتون می ذارم
موفق باشی
- رامین عطائی· ۳ سال پیشسلام استاد . تشکر از راهنماییتون.انجام دادم و درست شد. من دوره اتوماسیون زیمنس شما رو برا عید تهیه کردم و دارم میبینم.بسیار عالی و کاربردیه.خدا خیرتون بده
پاسخها (۱۷)
- علیرضا برنده فرداستاد· ۳ سال پیشپی سی دانلود – 1 Mar 19 دانلود siemens SIMATIC step 7 professional (TIA Portal) + wincc + plcsim +... Siemens simatic STEP 7 professional نرم افزار قدرتمند شرکت زیمنس برای برنامه نویسی plc های تولید شده توسط این شرکت است که در این نرم افزار تمام ورودی و خروجی های plc اعم از ورودی و خروجی های آنالوگ و دیجیتال٬ مدول شمارشگر٬ مدول وضعیت و غیره تعبیه شده...
- علیرضا برنده فرداستاد· ۲ سال پیشسلام وقت بخیر این 4 فایل مشکل پیدا کردن نرم افزار رو دوباره نصب کنید و موقع نصب repair رو انتخاب کنید موفق باشی
- علیرضا برنده فرداستاد· ۲ سال پیشسلام وقت بخیر ورژن 13 با سیمولاتور کار نمیکنه از 14 به بعد سیمولاتور داره اگه امکانش رو دارید ورژن 15.1 یا جدیدتر رو نصب کنید موفق باشی
- علیرضا برنده فرداستاد· ۲ سال پیشhttps://downloadly.ir/software/engineering-specialized/simatic-tia-portal/
- علیرضا برنده فرداستاد· ۲ سال پیشاز اینجا میتونید ورژن های دیگه رو دانلود کنید
- علیرضا برنده فرداستاد· ۲ سال پیشسلامت باشی
- علیرضا برنده فرداستاد· ۲ سال پیشسلام وقت بخیر در منوی options قسمت پایین set pc pg interface برید و plc sim mpi رو انتخاب کنید تا ارتباط برقرار بشه موفق باشی
- علیرضا برنده فرداستاد· ۲ سال پیشخیر مربوط ورژن نمیشه
- علیرضا برنده فرداستاد· ۲ سال پیشورژن 13 و بالا تر مربوط به tia portal هست و به simatic manager نمیخوره
- علیرضا برنده فرداستاد· ۲ سال پیشموردی بنظرم نمیرسه میتونم هر موقع امکانش باشه به سیستم شما بصورت remote وصل بشم با any desk چک کنم
- علیرضا برنده فرداستاد· ۲ سال پیشمیتونم هر موقع امکانش باشه به سیستم شما بصورت remote وصل بشم با any desk چک کنم
- کاربر انجمن· ۱ سال پیشسلام وقت بخیر من هم همین مشکل رو دارم اگه درست شده لطف کنید راه حل رو به من بگید
- علیرضا برنده فرداستاد· ۱ سال پیشسلام وقت بخیر این مشکل معمولا نرم افزاری هست اول PLC SIM رو مجدد نصب کنید اگه نشد باید ویندوز رو عوض کنید موفق باشی
- منوچهر کیا· ۱ سال پیشسلام روزتون بخیر مهندس من برای سیمولیشن با مشکل روبرو هستم در واقع خطای دانلود سخت افزار میده که تصویرش رو براتون میفرستم در صورت امکان راهنمایی بفرمایید با تشکر
- علیرضا برنده فرداستاد· ۱ سال پیشسلام وقت بخیر قبل از دانلود برنامه رو کامپایل کنید ببینید خطا دارید یا خیر؟ از چه ورژن تیا استفاده میکنید؟ ممنون
- منوچهر کیا· ۱ سال پیشسلام مجدد ممنون از پاسخ گویی شما ورژن 14 تیا و plcsim استفاده میکنم هم سخت افزار و هم نرم افزار را کامپایل میکنم ولی همین خطا میاد زمانی که به خود plc وصل میشم دانلود و آپلود بدون مشکل اجرا میشه ولی برای شبیه سازی این خطا میاد یعنی مجبورم برای تست هر برنامه plc را به لب تاب متصل کنم
- علیرضا برنده فرداستاد· ۱ سال پیشسلام وقت بخیر در منوی options قسمت پایین set pc pg interface برید و plc sim mpi رو انتخاب کنید تا ارتباط برقرار بشه و اگه نشد مجدد plc sim رو نصب کنید ممکنه نیاز بشه ورژن جدیدتر تیا رو نصب کنید چون ورژن 14 اولین ورژنی هست که سیمولاتور داره شاید مشکل داشته باشه موفق باشی
- منوچهر کیا· ۱ سال پیشسلام وقت بخیر سپاس فراوان از راهنمایی های شما. پایدار باشید.
- محمد جم· ۲ ماه پیشسلام و خسته نباشید رلستش خواستم بپرسم آیا واسه شبیه سازی مدارات فرمان و … توی برنامه simatic manager باید سخت افزار plc حتما به لپ تاپ وصل باشه ؟ و اگه plc موجود نبود چطور شبیه سازی ها رو انجام بدم . موقع داتلود سخت افزار به نرم افزار تو برنامه خطایی میده که چطور باید برطرفش کنم ؟
- علیرضا برنده فرداستاد· ۲ ماه پیشسلام وقت بخیر شما با شبیه ساز simatic manager میتونید plc رو شبیه سازی کنید و برنامه تون رو بدون داشتن PLC تست کنید و این کار رو بطور کامل تو بسته آموزشی توضیح دادیم شبیه ساز مدار فرمان رو شبیه سازی نمیکنه ، PLC رو شبیه سازی میکنه اگه خطایی دارید تصویرش رو بفرستید که بتونم کمک کنم با سپاس
