بررسی میزان اجرایی بودن طرح های اتصال به شبکه LV / MV

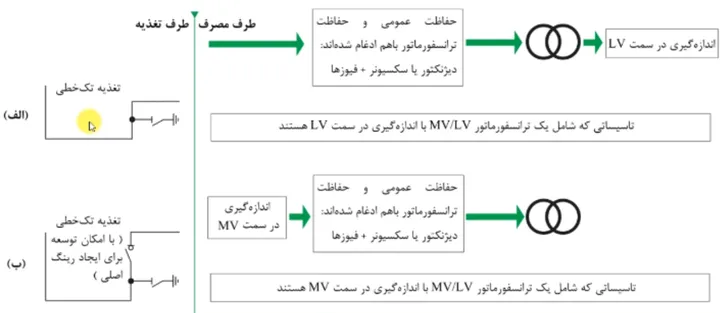

سلام استاد در بخش اول فصل 4 ، تصویری به صورت زیر نمایش داده شده است . آیا شکل (( الف )) اجرایی است ؟ چون زمانی می توان کابل ها را زمین کنیم که برق شبکه قطع باشد ، همچنین زمان برق دار شدن شبکه را نمی دانیم تا از اتلاف توان عبوری به زمین جلوگیری کنیم . در شکل (( ب )) کلیدی که خط را به زمین وصل می کند ، نباید بعد از کلید سری که روی خط وصل است باشد ؟ 2020-10-06/1601969923-948211-image-300.png1058×460 114 KB این مشکل در شکل زیر ، که مریوط به اتصال به دو فیدر است تکرار شده است (در شکل مربوط به اتصال به رینگ اصلی هم چنین مشکلی وجود دارد) . 2020-10-06/1601976344-423047-image-301.png885×404 74.8 KB ای کاش مثلا نقشه توزیع برق یک شهر یا شهرک صنعتی که چنین معماری دارند رو هم نشون میدادین تا با مثال های واقعی هم آشنا می شدیم .
