سلام خسته نباشید

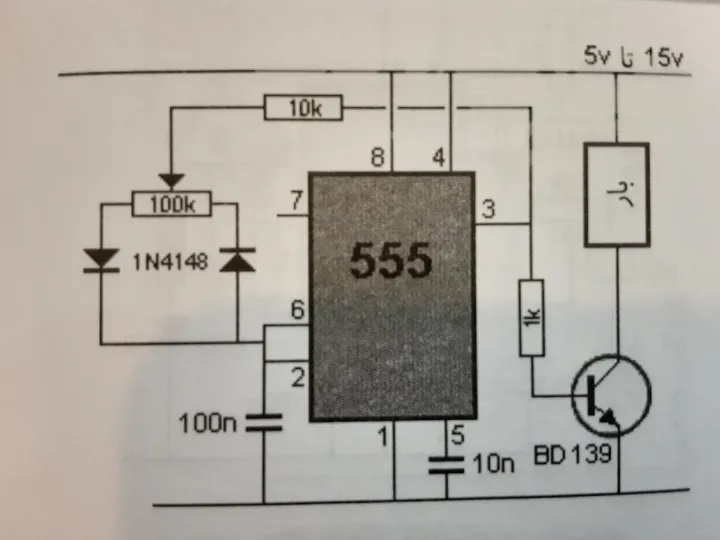

ببخشید نقش دو دیود در مدار زیر چیست می شود راهنمایی کنید ممنون 2021-06-23/1624454283-282185-174506.jpeg3264×2448 651 KB
حل شده
بررسی وظیفه ی IC - 555 در مدار
محمد حسن صدیقی سامانیپرسیده شده ۵ سال پیش۲۶۹ بازدید۱ پاسخ
پاسخ منتخب
مهراد معیناستاد· ۵ سال پیشسلام دوست عزیز، کاربردها و مدارهای آی سی 555 انقدر زیاد هست که در موردش کتاب نوشتن. این مدار به نظر یک pwm کنترلر هست که با یک مقاومت متغیر میشه duty cycle اون رو تغییر داد.
این دو دیود به دو سر یک مقاومت متغیر رفتن و مسیر رفت و برگشت جریان رو از هم جدا کردن.
