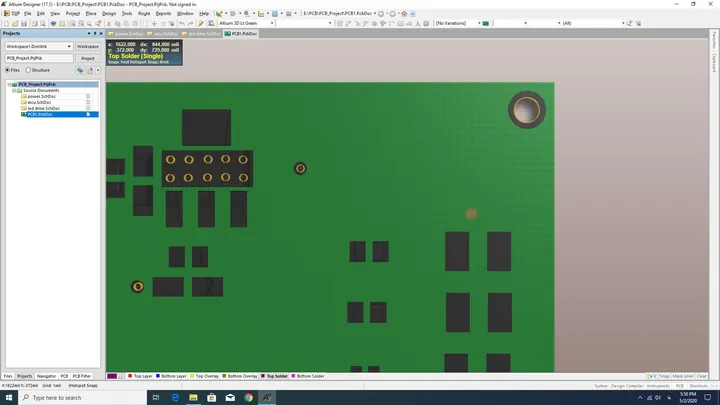

بررسی کاربرد مس بکار رفته در دور Pad

پاسخ منتخب

مهراد معیناستاد· ۶ سال پیش

پاسخ منتخب

سلام، متوجه سوالتون نشدم. ولی کلا هر قسمتی از مدار که در لایه top solder و bottom solder روش چیزی قرار نگرفته باشه، solder mask روش قرار میگیره. اون pad مد نظرتون رو هم اگه در اون لایه ها بررسی کنید می بینید که حتما روش چیزی کشیده شده.

مفید۰غیر مفید۰

پاسخ

پاسخ‌ها (۴)

• محمد افتخاری· ۶ سال پیش

  ممنون پس جاهایی که ما خودمون جزو top solder یا bottom solder انتخاب میکنیم و solder paste میریزیم اونجها نگاتیوش soldermask میخوره؟ الان دور سوراخ جزو top solder بوده پس نگاتیوش نباید هیچی روش بیاد؟

  •

  مفید۰غیر مفید۰

  پاسخ
• مهراد معیناستاد· ۶ سال پیش

  درسته. در حقیقت شما دارید شکل یک قالب رو می کشید که روی برد گذاشته میشه و بعد ماده solder mask روش ریخته میشه. پس هر جایی که شما چیزی رو بکشید، داره ماسک میکنه برد رو و روش solder mask ریخته نمیشه.

  مفید۰غیر مفید۰

  پاسخ
• محمد افتخاری· ۶ سال پیش

  ممنون مهندس

  مفید۰غیر مفید۰

  پاسخ
