بررسی یک نمونه سیستم پایپینگ اجرا شده در خروجی راکتور و نکات فرآیندی آن

پرسش فنی حل شده
تصویر سید فرهنگ سید فرهنگ بالوایهمهارت‌جوسید فرهنگ سید فرهنگ بالوایهپرسیده شده ۳ سال پیش۱۴۰ بازدید۲ پاسخ


سلام

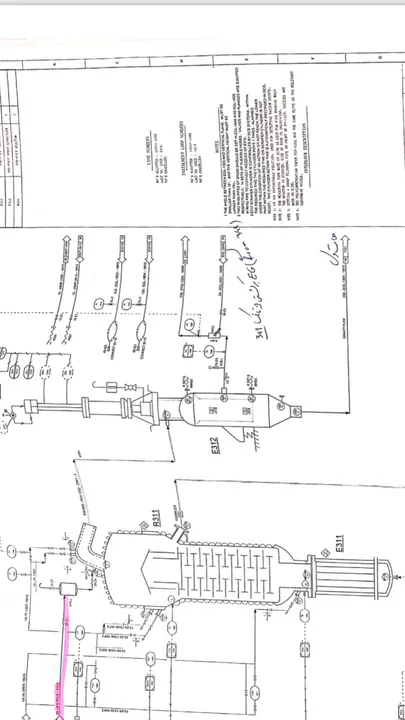

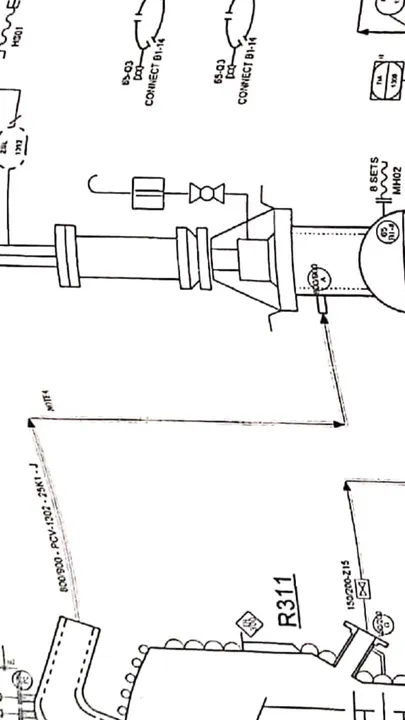

دلیل استفاده از این شیب و حالت یو خروجی از راکتور

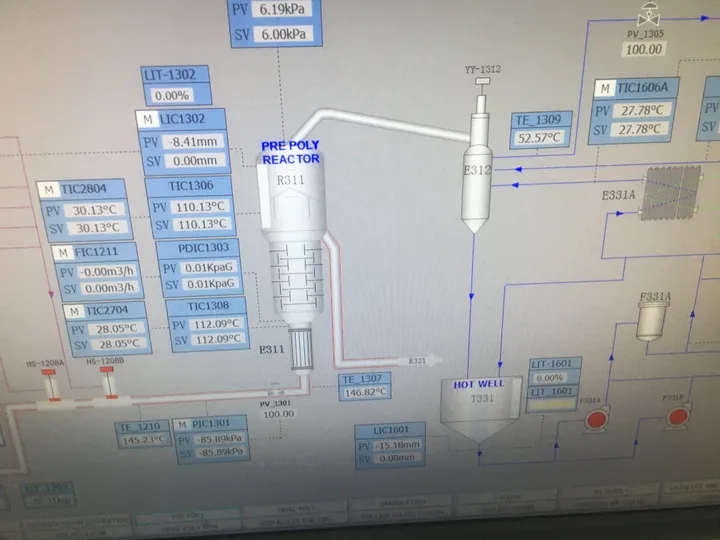

ورودی به E321 چه می‌تواند باشد

مواد داخل خط بخارت اتیلن گلایکول و مقداری پلیمر ناقص یا الیگومر یا استر هستش سیستم تحت خلا کار میکنه دمای نزدیک به ۲۸۰ درجه هستش

تصویر750×1334 140 KB

تصویر750×1334 171 KB

تصویر750×1334 91.5 KB
  • پیوست تصویری
  • پیوست تصویری
  • پیوست تصویری
  • پیوست تصویری

پاسخ منتخب

تصویر علی مانی زادهاستادعلی مانی زاده· ۳ سال پیش
پاسخ منتخب
سلام و عرض ادب

سوال شما به موارد محتلفی وابسته است و در پلنت خاصی این مورد اتفاق می افتد که باید از یک مهندس فرآیند درخصوص سوال پرسیده شود

البته پاسخ درست از سوی لایسنس و لایسنسور مشخص میشود

پاسخ‌ها (۲)

  • تصویر رضا عسگریاستادرضا عسگری· ۴ روز پیش

    با سلام
    به نظر من، احتمالاً با هدف کنترل جریان دوفازی، جلوگیری از تجمع مواد سنگین و مدیریت تخلیه و مواد پلیمری طراحی شده است.
    دلایل احتمالی استفاده از شیب در خط خروجی راکتور

    1. چند دلیل فرآیندی و مکانیکی مطرح است:
    2. جلوگیری از تجمع الیگومر و پلیمر: الیگومرها و مواد سنگین ممکن است در نقاط کم‌سرعت یا سردتر خط تجمع پیدا کنند. شیب مناسب کمک می‌کند مواد مایع به سمت نقطه تخلیه یا مبدل حرکت کنند.
    3. جلوگیری از تشکیل Liquid Pocket: در سیستم خلأ، تجمع مایع در نقاط پایین خط می‌تواند باعث ایجاد نوسان فشار، اختلال در جریان بخار و افزایش افت فشار شود.
    4. تخلیه ثقلی مواد مایع: اگر بخشی از بخار اتیلن گلایکول در طول مسیر کندانس شود، شیب می‌تواند به تخلیه ثقلی آن کمک کند.
    5. کاهش احتمال گرفتگی: در صورت وجود الیگومر یا مواد پلیمری با ویسکوزیته بالا، باقی ماندن مواد در خط می‌تواند احتمال رسوب و گرفتگی را افزایش دهد.

    با تشکر
