سلام استاد جوانبخت
روزتون بخیر
یک سیستم آموزشی داریم که مخزنش چندان استاندارد تهیه نشده و در تشخیص خطوط مکش و برگشت و موارد دیگه مشکل دارم. ممنون میشم در رابطه با چند سوال من رو راهنمایی کنید:
1- خطوط مکش و برگشت مخزن چطور تشخیص داده میشه؟
2- شیر محدود کننده فشار رو نمی بینم اما روی بلوک متصل به مخزن نمادش وجود داره. ممنون میشم که در صورت وجود این شیر اون رو مشخص کنید.
3- از چه اتصالاتی باید برای متصل کردن شلنگ ها استفاده کرد؟

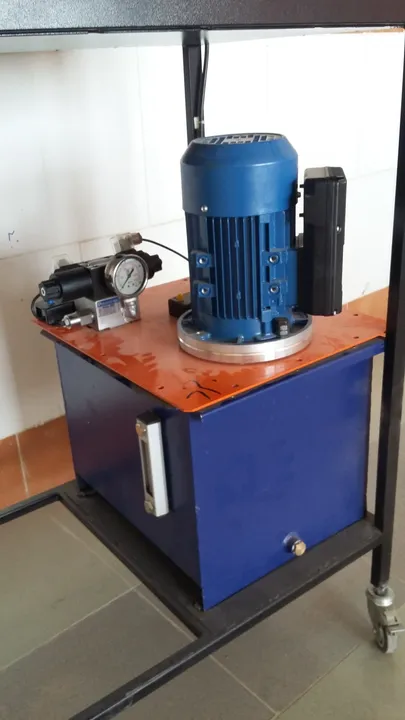

20220409_1058481836×3264 248 KB

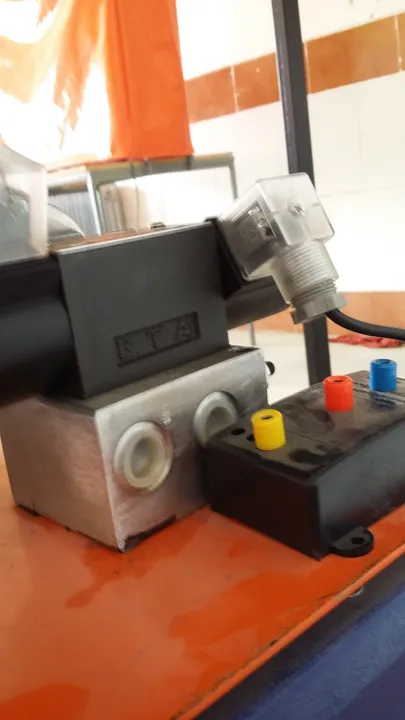

20220409_1059191836×3264 273 KB
20220409_1059331920×1080 96.9 KB

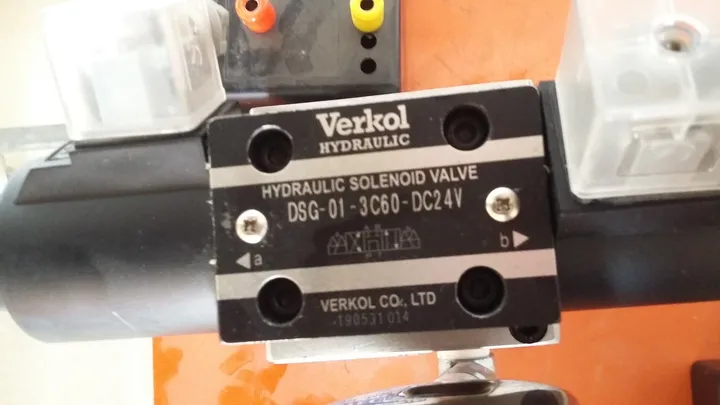

20220409_1100101836×3264 218 KB
حل شده
راهنمایی جهت آشنایی با یک نمونه مخزن هیدرولیک و تشخیص آن
محمد بامدادیپرسیده شده ۴ سال پیش۲۲۱ بازدید۱ پاسخ
پاسخ منتخب
امیر جوانبختاستاد· ۴ سال پیشبا سلام

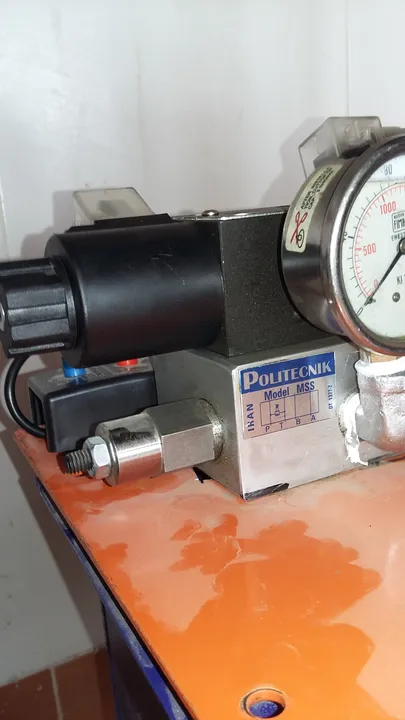

پاورپک هیدرولیک شما کاملا دربردارنده اجزا اولیه است. بعنوان مثال شیر رلیف در شکل دوم کاملا مشهود است که بدنه آن از فلز براق می باشد. در مورد شلنگ ها نیز باید فشار کاری سیستم هیدرولیک شما مشخص باشد که بتوان راهنمایی کامل رو انجام داد.
جهت دریافت توضیحات تکمیلی با مجموعه نماتک هماهنگی نمایید و شماره تماس خود را به دوستان اعلام کنید.
باتشکر
