راهنمایی جهت انتخاب روش کندانس و کندانسور مناسب در فرآیند

پرسش فنی
تصویر سید فرهنگ سید فرهنگ بالوایهمهارت‌جوسید فرهنگ سید فرهنگ بالوایهپرسیده شده ۳ سال پیش۲۵۹ بازدید۱ پاسخ
سلام

چه زمانی ما میتوانیم از روش مستقیم برای کنداس(Quenching )کردن استفاده (برخورد مستقیم سیال فرایندی سیستم مورد نظر من در خلا کار میکند فشار 0.25kpas). و چه زمانی از کندانسور های افقی و چه زمانی از کندانسورهای عمودی shell and tube استفاده میشود.

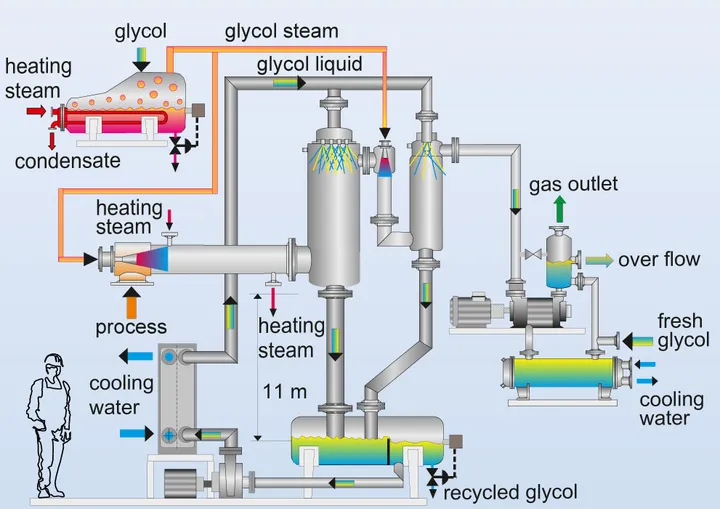

miko-prozessdampf-EN991×700 148 KB

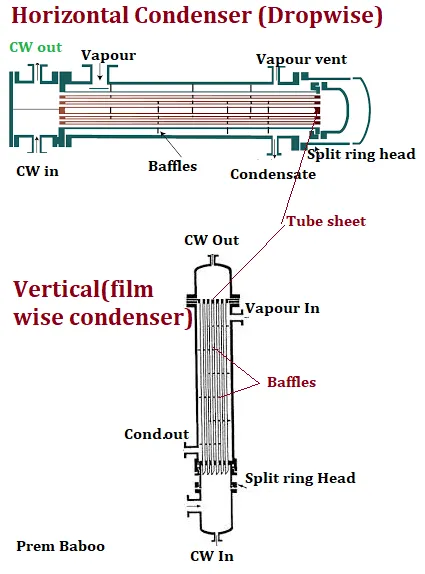

Vertical+and+Horizontal+Condenser425×574 20.2 KB

,و دلیل اینکه قسمتی از کندانسور عمودی لوله های در قسمت پایین برش خورده و به صورت نوک تیز در آمده چه میباشد. در ورودی بخار به برج و کندانسورها هم همین نوع شکل لوله و پایپ استفاده شده.
  • پیوست تصویری
  • پیوست تصویری

پاسخ‌ها (۱)

  • تصویر رضا عسگریاستادرضا عسگری· ۴ روز پیش

    با سلام
    انتخاب بین Direct Contact Quench، Horizontal Shell & Tube Condenser و Vertical Shell & Tube Condenser باید بر اساس ماهیت سیال، مکانیسم کندانس‌شدن، میزان رسوب‌گذاری و محدودیت افت فشار انجام شود.
    1-کندانس مستقیم یا Direct Contact Quench
    در این روش، سیال سردکننده مستقیماً با بخار فرایندی تماس پیدا می‌کند و از طریق انتقال حرارت و جرم، بخار را سرد و در صورت امکان کندانس می‌کند.
    مزایا:

    1. ضریب انتقال حرارت بالا به دلیل تماس مستقیم دو سیال.
    2. حذف دیواره انتقال حرارت و مقاومت حرارتی آن.
    3. مناسب برای جریان‌های حاوی ذرات، مواد چسبنده و بخارات رسوب‌گذار.
    4. امکان شست‌وشوی مداوم محفظه و جلوگیری از تجمع برخی رسوبات.
    5. کاهش احتمال گرفتگی سطوح انتقال حرارت نسبت به مبدل‌های غیرمستقیم.

    محدودیت‌ها:

    • آلودگی یا اختلاط سیال خنک‌کننده با محصول.
    • نیاز به جداسازی و بازیافت مایع در پایین‌دست.
    • احتمال تشکیل امولسیون یا واکنش شیمیایی.
    • نیاز به کنترل دقیق توزیع مایع و جلوگیری از Carryover.
    • افزایش بار سیستم خلأ در صورت تبخیر مایع Quench.

    مناسب برای بخاراتی که رسوب‌گذاری شدید دارند و اختلاط سیال خنک‌کننده با محصول مجاز است.
    2-کندانسور افقی Shell & Tube
    این نوع کندانسور معمولاً زمانی انتخاب می‌شود که بخواهیم بخار فرایندی بدون تماس مستقیم با سیال خنک‌کننده کندانس شود. کاربردهای آن به شرح ذیل میباشد :

    • بخار فرایندی در سمت Shell قرار می‌گیرد.
    • آب خنک‌کننده در سمت Tube جریان دارد.

    البته آرایش دقیق به شرایط فرایندی بستگی دارد.
    مزایا:

    1. دسترسی نسبتاً مناسب به تیوب‌ها برای تعمیرات و تمیزکاری.
    2. امکان طراحی با چند Pass در سمت Tube.
    3. مناسب برای حجم زیاد بخار و بار حرارتی بالا.
    4. امکان تخلیه مایع کندانس‌شده از قسمت پایین Shell.
    5. امکان طراحی به‌صورت Flooded یا Partial Condensation بر اساس نیاز فرایند.

    معایب:

    • احتمال تجمع مواد پلیمری و چسبنده در قسمت پایین Shell.
    • در صورت توزیع نامناسب بخار، احتمال تشکیل نواحی مرده وجود دارد.
    • در فشار خلأ، افت فشار سمت بخار اهمیت بسیار زیادی دارد.
    • در صورت تشکیل رسوب روی تیوب‌ها، عملکرد حرارتی به‌مرور کاهش می‌یابد.

    معمولا در شرایط ذیل استفاده میگردد:

    • بار حرارتی زیاد باشد.
    • سطح انتقال حرارت موردنیاز قابل‌توجه باشد.
    • امکان تمیزکاری مکانیکی وجود داشته باشد.
    • کندانس‌شدن روی سطح تیوب‌ها قابل‌کنترل باشد.
    • محدودیت فضای ارتفاعی داشته باشیم.

    3-کندانسور عمودی Shell & Tube

    • ) Vertical Condenser با بخار در سمتShellبخار وارد قسمت بالایی یا پایینی Shell می‌شود (بسته به طراحی) و پس از تماس با سطح تیوب‌ها کندانس می‌شود. جهت جریان بخار و کندانس باید با توجه به نوع کندانسور و شرایط عملیاتی تعیین شود.
    • ) Vertical Condenser با بخار در سمت Tubeبخار داخل تیوب‌ها جریان پیدا می‌کند و کندانس از طریق نیروی جاذبه تخلیه می‌شود.
    • مزایا:
    1. تخلیه ثقلی بهتر کندانس در آرایش مناسب.
    2. کاهش احتمال باقی‌ماندن مایع در سطح انتقال حرارت.
    3. مناسب برای بعضی سرویس‌های Condensing و Thermosiphon.
    4. اشغال فضای کمتر در سطح زمین.
    5. امکان استفاده در سیستم‌های Vacuum Condensation.

    معایب:

    • محدودیت در تمیزکاری مکانیکی بعضی آرایش‌ها.
    • حساسیت به توزیع جریان در تیوب‌ها.
    • احتمال گرفتگی در تیوب‌های کوچک در صورت وجود مواد پلیمری.
    • نیاز به کنترل دقیق فشار استاتیک ستون مایع در شرایط خلأ.

    با تشکر
