سلام.
من یه مدار دارم که خروجی 9 ولت داره و میخوام با این یه منبع تغذیه 0 الی 9 ولت متغیر بسازم. چه پتانسیومتری با چه مشخصاتی درسر راه ان بزارم؟
حل شده
راهنمایی جهت انتخاب پتانسیومتر مناسب برای استفاده در مدار کنترل ولتاژ
موسی ابولیپرسیده شده ۵ سال پیش۲۲۸ بازدید۲۲ پاسخپاسخ منتخب
مهراد معیناستاد· ۵ سال پیشسلام دوست عزیز، برای ساخت منبع تغذیه متغیر، نمیشه از پتانسیومتر استفاده کرد چرا که خود مقاومت باعث میشه که انرژی تلف بشه و همچنین اینکه با توجه به مقاومت مصرف کننده، ولتاژتون تغییر کنه. برای این کار باید از رگولاتور های متغیر استفاده کرد. هم مدل های سوییچینگ دارن و هم مدل های خطی. سرچ کنید مدارها و قطعات رو پیدا می کنید.
پاسخها (۲۲)
- موسی ابولی· ۵ سال پیشسلام. ممنون از پاسخ شما حالا اگه بخوام از رگلاتور استفاده کنم که دامنه 0 الی 9 ولت خیلی خوب بهم بده از چه مشخصه یا شماره ایی استفاده کنم؟
- موسی ابولی· ۵ سال پیشجناب مهندس پیشنهاد شما که تجربه خوبی دارید چیست؟ میخوام از ای سی رگلاتور متغیر استفاده کنم. چه شماره ایی مناسب هست؟
- مهراد معیناستاد· ۵ سال پیشبه نظر من برای شروع و راحتی می تونید از رگولاتور های خطی استفاده کنید. مثلا LM317 میتونه گزینه مناسبی باشه: میتونه از ۱.۲ ولت تا ۳۷ ولت رو بهتون بده (البته باید ورودی هم به همون اندازه باشه و ولتاژ رو بالاتر از ولتاژ اصلی نمیتونه ببره) Output voltage range: 1.2 to 37 V ۱.۵ آمپر هم جریان می تونه بهتون بده. (البته باید ولتاژ اصلی هم بتونه این جریان رو تامین کنه و منظور این هست که ۱.۵ آمپر رو می تونه تحمل کنه) Output current in excess of 1.5 A مدار ساده ای هم داره. مدار زیر رو باهاش ببندید و با استفاده از یک پتانسیومتر اون رو تنظیم کنید: رابطه بین خروجی و مقاومت ها به صورت زیر است: معمولا R1 رو برابر ۲۴۰ اهم و R2 رو یک مقاومت متغیر در رنج 2K اهم انتخاب می کنن. Vin که همون ولتاژ ورودی شما و Vout هم مقدار مطلوب شما هست. 0V هم که منظور زمین مدار (ترمینال منفی منبع ولتاژ) هست.
- موسی ابولی· ۵ سال پیشسلام استاد مگه خروجي ADJ و R1و R2 خودش پتانسيومتر نيست در مدار ؟ جثارتا اگه نيست سرهاي پتانسيومتر هم مشخص فرمائيد كه به كجا وصل ميشن.ممنون
- موسی ابولی· ۵ سال پیشاگه سرهاي پتانسيومتر هم مشخص فرمائيد ممنون ميشم چون گنگ هست.ممنون
- مهراد معیناستاد· ۵ سال پیشمعمولا R1 ثابت و R2 مقاومت متغیر هست (مقاومت متغیر یعنی پایه وسط و یکی از پایه های دیگر یک پتانسیومتر سه پایه)

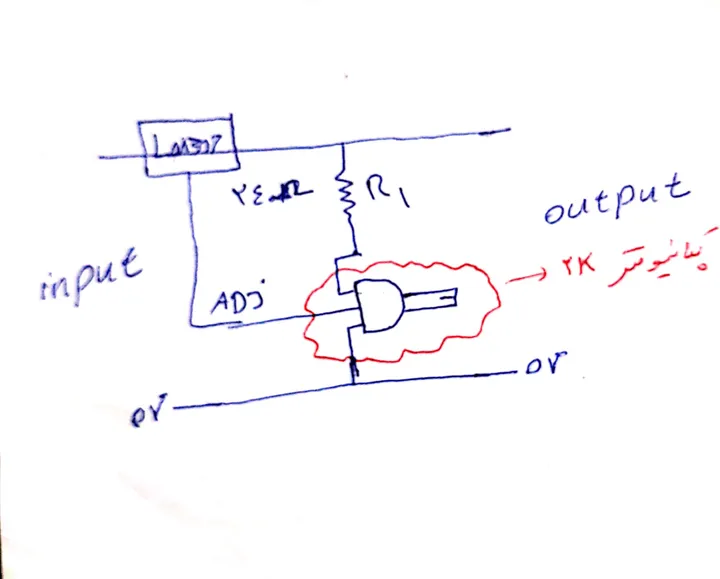

- موسی ابولی· ۵ سال پیش[upl-image-preview
- موسی ابولی· ۵ سال پیشسلام مهندس من متوجه منظور شما هستم طريقه بستن پتانسيومتر طبق شكل بالا هست .منظورم سه سر پتانسيومتر هست؟
- موسی ابولی· ۵ سال پیشمنظورم طريقه سه سر پتانسومتر هست كه درسته اينجوري مونتاژ كنم ؟
- موسی ابولی· ۵ سال پیش@amir_mhdi#3779
- موسی ابولی· ۵ سال پیشپس سروسط و بالا بهم وصل ميشن( مقاومت R1 كه 240 اهم هست و خروجي رگلاتورنيز به انجا ارتباط داده ميشن )درسته؟
- مهراد معیناستاد· ۵ سال پیشسلام، ممنون از پاسخ دوستان. کلا باید از دوتا پایه پتانسیومتر استفاده کنید. (یا بالا و وسط و یا پایین و وسط، وسط حتما باید یکی از پایه ها باشه) یا طبق فرموده دوستمون سر وسط و بالای پتانسیومتر رو به هم وصل کنید. میشه شکل زیر: میتونید هم از پایه وسط و پایینی استفاده کنید. می تونید هم پایه وسط رو به بالا و یا پایین وصل کنید که در واقع مثل این هست که وصل نشده باشه.
- موسی ابولی· ۵ سال پیشسلام. جناب مهندس ممنون. الان کاملا متوجه شدم.
- موسی ابولی· ۵ سال پیشدم تون گرم مهندس.
- موسی ابولی· ۵ سال پیشجناب مهندس معینی یه فروشگاه معتبر قطعات الکترونیکی که واقعا معتبر باشه و شما روش اعتماد دارید و روی برگشت قطعات احیانا خرابی میتونه مطمئن باشه معرفی کنید. که خرید اینترنتی داشته باشه و قیمت هاش هم خوب باشه
- موسی ابولی· ۵ سال پیشجناب مهندس معین عزیز ایمیل خودتون رو میشه داشته باشیم؟
- موسی ابولی· ۵ سال پیشیه سوال دیگه ایا ولتمترهای DC تابلویی دیجیتالی هستند که بدون تغذیه سون سگمنت ها مستقیم بشه جهت ولتاژ 0 الی 35 ولت مورد استفاده قرارداد؟ امپرمتر دیجیتالی بدون تغذیه سون سگمنت چی؟
- موسی ابولی· ۵ سال پیشچون چند جا دیدم که جدیدا هست ولی اعتماد نکردم. راهنمایی لازم رو ممنون میشم انجام بدین
- موسی ابولی· ۵ سال پیشچون نمیخوام تغذیه مجزا بزاشون بزارم.
- مهراد معیناستاد· ۵ سال پیشسلام دوست عزیز، لطفا برای سوال های جدید، تاپیک های جدید ایجاد کنید و نکته دیگه برای اینکه دوستان دیگری که ممکن هست همین مشکل رو داشته باشن بتونن سوال خودشون رو پیدا کنن، تاتر سوال رو با دقت انتخاب نمایید. با تشکر. در مورد تجهیزات تابلویی، سوال خودتون رو در زیر شاخه صنعتی تر مثلا ابزار دقیق بپرسید.
- موسی ابولی· ۵ سال پیشممنون از راهنمایی تون
