راهنمایی جهت تعیین مقدار خطای مجاز برای Expansion Gap در Socket Weld

پاسخ منتخب

علی مانی زادهاستاد· ۴ سال پیش

پاسخ منتخب

@Milad7768#6955 با سلام در اموزش به طور کامل توضیح دادم 1.5 میلی متر بر اساس فصل 5 کد asme b31,3

مفید۰غیر مفید۰

پاسخ

پاسخ‌ها (۲)

• ابراهیم خیراستاد· ۲ سال پیش

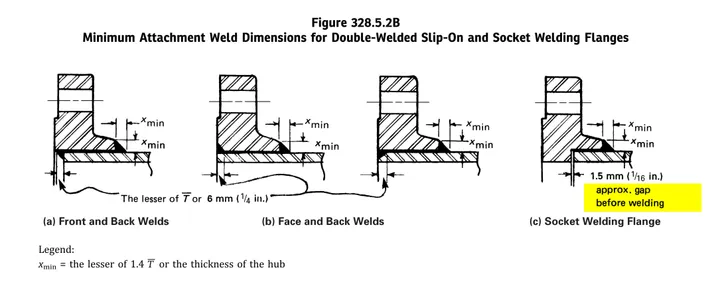

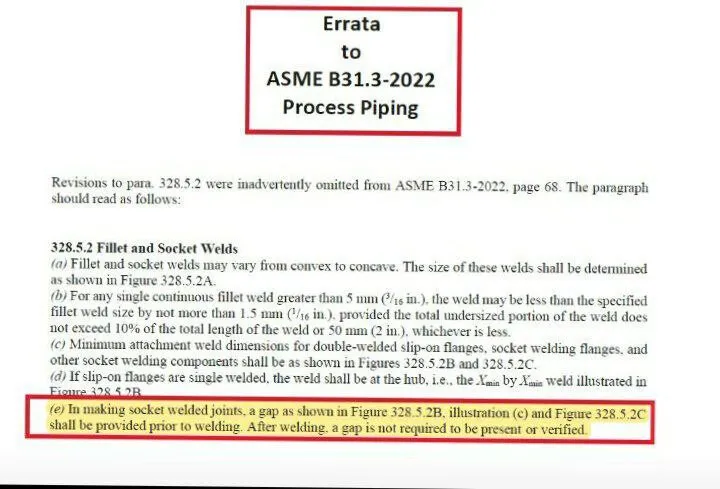

  به نام یزدان با سلام و اهدای ادب احتراما مقدار ذکر شده در استاندارد حداقل مقدار گپ قبل از جوشکاری است، خوب دقت فرمایید این قضیه به حدی مهم شد که آپدیت جدید مطابق asme b31.3 2022 errata اون‌ گپی ‌که در اتصالات socket weld در تصویر 328.5.2c استاندارد به میزان همان ۱.۵ میلیمتر ذکر شده برای قبل جوشکاری است و بعد از جوشکاری الزامی به آن‌گپ‌نیست تازه نیازی به verify و بررسی کردن وجود یا عدم وجود گپ نیست یعنی الزام رادیوگرافی بعد از جوش مطابق استاندارد ندارید بخواهی هم انجام دهید قبل از جوشکاری Rt کن تا بعد از جوش نخواهید دوباره جوش برش بزنید. و باید زمان فیتاپ قبل از فیتاپ و تک زنی نهایی بازرس با مارکینگ نیز verify کرده باشد‌ نه اینکه بگذاریم بعد جوشکاری RT برای این مورد انجام دهیم جوشکار و پیمانکار را الکی‌نچزانیم با رادیوگرافی بعد از جوشکاری هر کاری میخواهیم verify کنیم قبل از جوشکاری

  •
  •

  مفید۱غیر مفید۰
